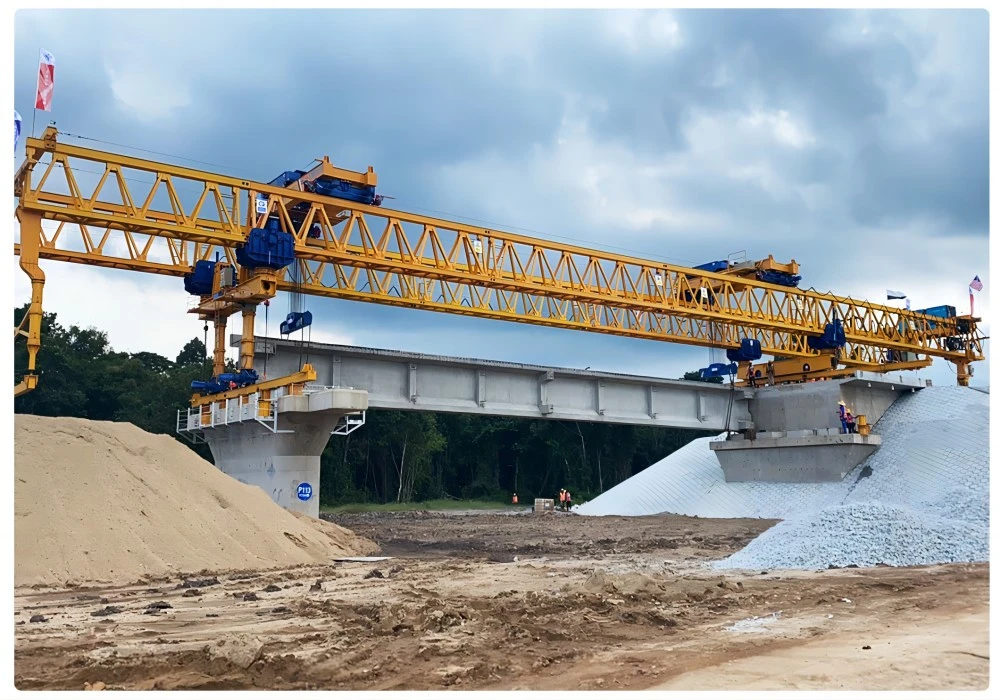

Meaisín Tógála Droichead Frithmheáchain 300 Ton

Píosa trealaimh tromshaothair a úsáidtear chun droichid a thógáil is ea meaisín tógála droichid frithmheáchain 300-tonna, go háirithe chun deighleoga nó girdéirí réamhtheilgthe móra a ardú agus a chur. Tá na meaisíní seo riachtanach chun droichid a chur le chéile go héifeachtach, go háirithe i dtimpeallachtaí dúshlánacha mar mhórbhealaí, aibhneacha, nó gleannta doimhne.





Is píosa trealaimh tromshaothair é meaisín tógála droichid frithmheáchain 300-tonna atá deartha chun deighleoga droichead móra a thógáil agus a shuiteáil, go hiondúil ar mhodhanna tógála teascánacha réamhtheilgthe nó cantilever cothromaithe. Seo thíos a príomhghnéithe:

1. Cumas Luchtaithe Ard (300 Tonna)
Tá siad deartha chun deighleoga coincréit réamhtheilgthe nó girders cruach a mheáchan suas le 300 tonna méadrach a láimhseáil.

Cinntíonn dearadh struchtúrach láidir cobhsaíocht le linn ardaithe agus suite.

2. Córas Frithmheáchan
Úsáideann sé frithmheáchan inchoigeartaithe chun an meaisín a chothromú le linn tógáil deighleog.

Cinntíonn sé cobhsaíocht agus seachnaíonn sé tipping nuair a bhíonn ualaí troma á láimhseáil.

3. Féin-Seoladh & Féin-Cumas Spreagtha
Is féidir dul ar aghaidh ar feadh deic an droichid gan gá le craenacha seachtracha.

Feistithe le seacanna hiodrálacha nó córais iarnróid le haghaidh gluaiseacht rialaithe.

4. Réise & Airde Adjustable
Ceadaíonn dearadh modúlach oiriúnú d'réisí agus d'airde éagsúla droichead.

Booms teileascópacha nó insínte le haghaidh suite beacht.

5. Córas Ardaithe & Suite Hiodrálacha
Sorcóirí hiodrálacha ard-chruinneas le haghaidh ardú agus ísliú mín.

Cumais mhionchoigeartaithe-le haghaidh ailíniú beachta míre.

6. Córas Rialaithe Ríomhairithe
Rialuithe uathoibrithe nó leath-uathoibríoch le haghaidh oibríochtaí beachta.

Monatóireacht fíor-ama ar dháileadh ualaigh, strus agus ailíniú.

7. Meicníochtaí Sábháilteachta
Braiteoirí cosanta ró-ualaithe.

Córais coscánaithe agus glasála éigeandála.

Córais hiodrálacha agus leictreacha iomarcacha le haghaidh oibriú sábháilte gan teip.

8. Córas Greama Ilfheidhmeach
Ag luí le cineálacha éagsúla teascán (girders bosca, bíomaí T, srl.).

Roghanna clampála folúis nó meicniúla le láimhseáil slán.

9. Aimsir-Dearadh Frithsheasmhach
Is féidir oibriú i gcoinníollacha crua (gaoth, báisteach, teochtaí foircneacha).

Ábhair atá frithsheasmhach do chreimeadh le haghaidh marthanachta.

10. Cóimeáil Tapa & Díchóimeáil
Comhpháirteanna modúlacha le haghaidh iompair éasca agus cóimeáil ar-suíomh.

Laghdaíonn sé aga neamhfhónaimh idir tionscadail.

11. Comhoiriúnacht le Cineálacha Droichead éagsúla
Feiliúnach do starrtha cothromaithe, réise-de réir réise, agus modhanna seolta incriminteacha.

Oibríonn sé le droichid deighilte coincréite, droichid chruach, agus struchtúir hibrideacha.

12. Éifeachtúlacht Fuinnimh
Tá córais hiodrálacha athghiniúna i roinnt samhlacha chun tomhaltas cumhachta a laghdú.

Córais cumhachta leictreacha nó hibrideacha roghnacha le haghaidh oibríocht chairdiúil don éiceachóras.





Sonraíochtaí Ginearálta
Cineál Meaisín:

Tógálaí Droichid Frithmheáchain / Ag Seoladh Gantraí / Meaisín Tógála Giorra

Uaschumas Ardaithe:

300 tonna méadrach (is féidir iad a athrú bunaithe ar chumraíocht)

Raon Réise:

20m go 50m (inchoigeartaithe do raonta droichead éagsúla)

Leithead Oibre:

Inoiriúnaithe do leithead deic an droichid (10m–20m de ghnáth)

Airde Ardaithe:

10m–30m (inchoigeartaithe bunaithe ar airde na céibhe)

Córas Gluaiseachta:

Gluaisteán féin le córas siúil hiodrálach nó iarnróid-suiteáilte

Luas taistil: 3-5 m/nim

Soláthar Cumhachta:

Leictreach + Córas hiodrálacha

Voltas: 380V/50Hz (nó de réir riachtanais an tionscadail)

Córas Rialaithe:

PLC-rialaithe le cumas cianoibríochta

Braiteoirí le haghaidh monatóireachta ualaigh agus sábháilteacht

Córas Frithmheáchain:

Frithmheáchan inchoigeartaithe 100-300 tonna le haghaidh cothromaíocht le linn seolta

Is féidir bloic choincréite nó meáchain chruach a úsáid

Ábhar Struchtúrtha:

Cruach-ard-neart (Q345B nó a chomhionann)

Gnéithe Sábháilteachta:

Cosaint ró-ualach

Braiteoirí in aghaidh-tilt

Córas coscánaithe éigeandála





Is píosa trealaimh tromshaothair é lainseálaí droichead 500 tonna a úsáidtear i dtógáil droichead chun deighleoga droichead móra a ardú, a iompar agus a chur. Seo thíos na príomhchodanna de chóras den sórt sin:

1. Príomh-Chomhpháirteanna Struchtúracha
Ag Seoladh Gantry (Príomhfhráma) - An príomh-struchtúr cruach a théann trasna an limistéir tógála agus a thacaíonn leis an meicníocht seolta.

Tacaíochtaí Tosaigh & Cúil - Tacaíochtaí sealadacha a chobhsaíonn an tosaitheoir le linn socrúcháin deighleog.

Srón Lainseála (Roghnach) - Cuid tosaigh insínte a chuidíonn le codanna an droichid a threorú isteach sa suíomh.

2. Córas Ardaithe & Láimhseála
Jacks Hiodrálacha (toilleadh 500-tonna) – Seaicéid ard-acmhainne le haghaidh codanna droichead a ardú agus a shuíomh.

Winches & Ardaitheoirí – Córais leictreacha nó hiodrálacha chun teascáin a bhogadh go cothrománach.

Meicníocht Tralaí & Taistil – Ligeann sé gluaiseacht an chórais ardaithe feadh an droichid.

3. Córas Gluaiseachta & Tiomáinte
Córas Brú/Tarraing Hiodrálacha – Bogtar an tosaitheoir ar aghaidh feadh ailíniú an droichid.

Rian nó Córas Iarnróid - Soláthraíonn sé cosán treoraithe do ghluaiseacht an lainseálaí.

Líomaí/Padaí Sciorrtha – Tacaigh le dromchlaí le haghaidh sleamhnáin mhín le linn seolta.

4. Córais Hiodrálacha & Cumhachta
Aonad Cumhachta Hiodrálacha (HPU) – Soláthraíonn sé ola bhrúite do sheiceanna agus do shorcóirí.

Painéal Rialaithe (PLC-bunaithe nó Lámhleabhar) – Bainistíonn sé oibríochtaí amhail ardú, seoladh agus ailíniú.

Gineadóirí Leictreacha - Soláthraíonn cumhacht do mhótair, rialtáin agus soilsiú.

5. Córais Ailínithe & Suite
Braiteoirí Suirbhéireachta & Monatóireachta - Treoracha léasair nó GPS chun deighleog a shocrú go beacht.

Tacaíochtaí Inchoigeartaithe - Go mion-teagmháil le suíomh an lainseálaí le haghaidh cruinnis.

Jacks Leibhéalta - Cinntigh cobhsaíocht ar an tír-raon míchothrom.

6. Comhpháirteanna Sábháilteachta & Cúnta
Frith-{0}}Coscáin Sciorrtha & Pionnaí Glasála – Cosc ar ghluaiseacht neamhbheartaithe.

Córais Stop Éigeandála – Le múchadh láithreach i gcás teipe.

Ardáin Oibre & Dréimirí Rochtana – Do rochtain oibritheora le linn cóimeála agus cothabhála.

7. Comhpháirteanna Iompair & Tionóil
Codanna Modúlach – Ligeann sé díchóimeáil le hiompar go suíomhanna nua.

Pointí Ceangail Craein - Chun an tosaitheoir a ardú agus a chur le chéile.









Píosa trealaimh tromshaothair a úsáidtear chun droichid mhóra a thógáil, go háirithe chun teascáin réamhtheilgthe nó girders a chur is ea meaisín tógála droichid frithmheáchain 300-tonna. Seo cuid de na príomhbhuntáistí a bhaineann leis:

1. Cumas Luchtaithe Ard
Tá sé in ann codanna de dhroichid throma a láimhseáil (suas le 300 tonna), rud a fhágann go bhfuil sé oiriúnach do dhroichid réise mhóra, do tharbhealaí mhórbhealaigh agus do dhroichid iarnróid.

Laghdaíonn sé an gá atá le craenacha iolracha nó struchtúir tacaíochta breise.

2. Cobhsaíocht & Sábháilteacht Feabhsaithe
Déanann an córas frithmheáchain an meaisín a chothromú le linn ardú agus suite, rud a íoslaghdaíonn an baol tipping.

Cinntíonn sé socrú beacht na gcodanna droichead, ag laghdú timpistí agus earráidí tógála.

3. Próiseas Tógála Éifeachtach
Cuireann sé dlús le tógáil droichid i gcomparáid le modhanna traidisiúnta (eg scafall nó craenacha).

Ceadaíonn tógáil leanúnach le cur isteach íosta, feabhas a chur ar amlínte tionscadail.

4. Inoiriúnaitheacht do Chineálacha Droichid Éagsúla
Oiriúnach do dhroichid teascánacha, girders bosca, bíomaí T, agus droichid choincréite réamhtheilgthe.

Is féidir é a úsáid i réimsí éagsúla, lena n-áirítear ceantair uirbeacha, aibhneacha agus gleannta.

5. Spleáchas Laghdaithe ar Thacaíocht ar an Talamh
Murab ionann agus obair bhréagach thraidisiúnta, teastaíonn níos lú ullmhúcháin talún uaidh, rud a fhágann go bhfuil sé oiriúnach do thionscadail thrasnaithe ithir bhog nó uisce.

Laghdaíonn sé cur isteach ar an gcomhshaol.

6. Costas-Éifeachtach do Thionscadail Mhóra
Íslíonn sé costais saothair trí ardaitheoirí troma a uathoibriú.

Laghdaíonn sé dramhaíl ábhar agus athoibriú mar gheall ar chruinneas ard.

7. Uathoibriú & Rialú
Gné meaisíní nua-aimseartha córais rialaithe PLC le haghaidh oibriú rianúil.

Ceadaíonn monatóireacht iargúlta agus coigeartuithe le haghaidh cruinneas níos fearr.





Píosa trealaimh tromshaothair a úsáidtear chun droichid mhóra a thógáil is ea meaisín tógála droichid frithmheáchain 300-tonna, go háirithe chun deighleoga réamhtheilgthe, girders, nó girders bosca a ardú agus a chur le linn an phróisis tógála. Cinntíonn an córas frithmheáchain cobhsaíocht agus cothromaíocht nuair a bhíonn ualaí troma á láimhseáil, rud a chuireann cosc ​​ar an meaisín a dhíbirt le linn oibríochtaí.

Príomhfheidhmchláir:
Tógáil Deighleog Réamhtheilgthe - Úsáidtear é i dtógáil cothrom cantilever chun codanna trom coincréite (meáchan suas le 300 tonna nó níos mó) a ardú agus a chur le haghaidh droichid girder bosca.

Girders & Box Girders a Lainseáil – Éascaíonn sé suiteáil criosanna cruach nó coincréit fadréise i dtionscadail tógála droichid.

Cábla-Droichid Fhanaithe & Fionraí – Cabhraíonn sé le codanna de dheic mhóra a shuíomh nuair nach bhfuil craenacha traidisiúnta indéanta.

Droichid Iarnróid & Highway – Úsáidtear go coitianta iad i dtionscadail droichid ardchumais óna dteastaíonn socrúchán beacht na gcomhpháirteanna troma.





Tá roinnt céimeanna ríthábhachtacha i gceist leis an nós imeachta táirgthe le haghaidh meaisín tógála droichid frithmheáchan 300-tonna, lena n-áirítear dearadh, soláthar ábhar, monarú, cóimeáil, tástáil agus coimisiúnú. Anseo thíos tá miondealú céim ar chéim-mionsonraithe:

1. Dearadh & Innealtóireacht
Anailís Riachtanas: Déan toilleadh ualaigh (300 tonna), fad réise, airde ardaithe, agus coinníollacha oibriúcháin a chinneadh.

Dearadh Struchtúrtha:

Anailís Eiliminte Chríochnaithe (FEA) le haghaidh dáileadh struis.

samhaltú CAD ar an bpríomhléas, na cosa, an córas frithmheáchain, agus na comhpháirteanna hiodrálacha/aeir.

Córais Mheicniúla & Leictreacha:

Dearadh meicníocht ardaithe hiodrálacha.

Córas rialaithe (PLC-bunaithe ar uathoibriú le haghaidh beachtas).

Córais sábháilteachta (coscáin, cosaint ró-ualaithe, stad éigeandála).

Faomhadh & Deimhniú: Comhlíonadh caighdeáin idirnáisiúnta (ISO, EN, AISC).

2. Soláthar Ábhar
Cruach -Ard-Láidre: Le haghaidh príomh-gráitéir, borradh agus struchtúir tacaíochta (m.sh., Q690 nó ASTM A572).

Comhpháirteanna Hiodrálacha: Caidéil, sorcóirí, comhlaí (ó sholáthraithe a bhfuil cáil orthu mar Bosch Rexroth nó Parker).

Comhpháirteanna Leictreacha: Mótair, braiteoirí, PLCanna (Siemen/ABB).

Frithmheáchan: Bloic choincréite réamhtheilgthe nó cruach (calabraithe le haghaidh comhardú).

3. Próiseas Déantúsaíochta
A. Déantúsaíocht Main Girder
Gearradh: plasma CNC/ocsa- gearradh breosla de phlátaí cruach.

Táthú: Táthú stua báite (SAW) le haghaidh seams fadaimseartha; táthú robotic le haghaidh cruinneas.

Meaisínithe: Druileáil agus muilleoireacht na bpoll nasctha.

Tástáil Neamh-Mhillteach (NDT): Cigireacht táthúcháin ghathanna Ultrasonach/X-.

B. Cosa Tacaíochta & Boom
Cosa teileascópacha a chóimeáil (má bhaineann) le sorcóirí hiodrálacha.

Tógáil borradh le dearadh rannáin laitíse nó bosca.

C. Córas Frithmheáchain
Tógáil Fráma: Fráma cruach chun frithmheáchan 300 tonna a sheasamh.

Meicníocht Coigeartaithe: Córas hiodrálacha/ulóige do chothromú dinimiciúil.

D. Córais Hiodrálacha & Leictreacha
Píobáin & Sreangú: Suiteáil píobáin, caidéil agus painéil rialaithe.

Comhtháthú: Braiteoirí gléasta le haghaidh monatóireachta ualaigh agus braite tilt.

4. Tionól
Tógáil Príomhshraith: Craenacha a úsáid chun an crios a chur ar na cosa tacaíochta.

Greamú Frithmheáchain: Daingnithe le bioráin ghlasála.

Suiteáil Hiodrálaic: Sorcóirí a nascadh leis an meicníocht ardaithe.

Comhtháthú Leictreach: Rialaitheoirí sreangaithe, HMI, agus feistí sábháilteachta.

5. Tástáil & Rialú Cáilíochta
Tástáil Luchtaithe:

Tástáil statach: 125% den acmhainn rátáilte (375 tonna) le haghaidh cobhsaíochta.

Tástáil dhinimiciúil: Ardú agus trasnú insamhlaithe le 300 tonna.

Tástálacha Feidhme:

Seiceálacha brú ar an gcóras hiodrálacha.

Freagairt stad éigeandála.

Fíorú cothromaíocht frithmheáchain.

Deimhniú: Cigireacht tríú páirtí (m.sh., TÜV, Lloyd's Register).

6. Péinteáil & Cosaint Creimeadh
Ullmhú Dromchla: Sandblasting (caighdeán SA 2.5).

Cumhdach: primer eapocsa + topcoat polúireatán le haghaidh friotaíocht aimsire.

7. Coimisiúnú & Seachadadh
Ar-Cóimeáil Láithreáin: Iompraíodh i modúil; athchruinnithe ag láithreán tógála an droichid.

Oiliúint Oibreora: Prótacail oibríochta agus cothabhála sábháilte.

Aistriú Deiridh: Doiciméadúchán (lámhleabhair, tuarascálacha tástála, barántas).

8. Cothabháil & Tacaíocht
Cigireachtaí Tréimhsiúla: Measúnú Caith-agus-chuimilte.

Soláthar Páirteanna Spártha: Le haghaidh rónta hiodrálacha, comhpháirteanna leictreacha, etc.





Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
