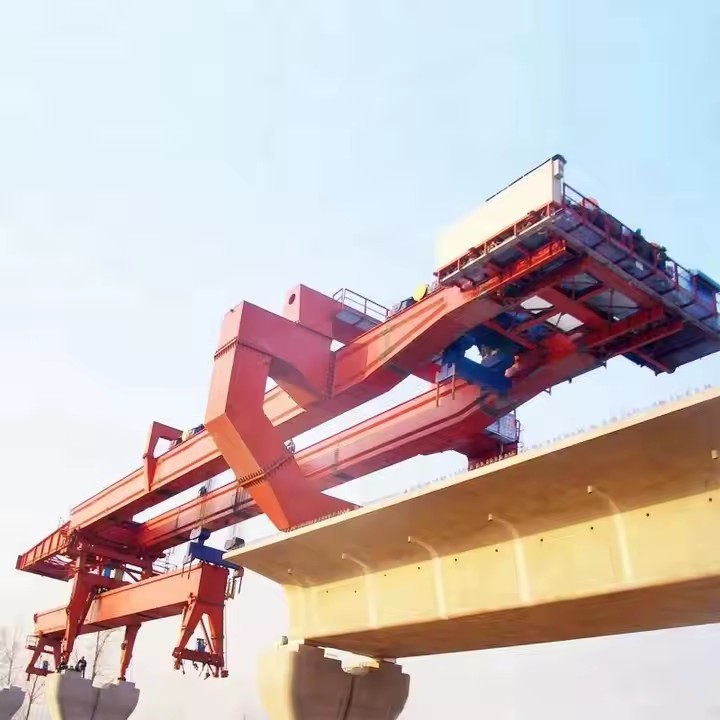

Meaisín tógála droichid mhórbhealaigh

Is trealamh tógála speisialaithe é meaisín tógála droichid mhórbhealaigh atá deartha chun comhpháirteanna droichid a chur le chéile agus a shuiteáil, mar shampla girders, bíomaí, agus deighleoga, le linn tógáil droichid mhórbhealaigh. Tá na meaisíní seo riachtanach do thionscadail bhonneagair ar mhórscála, ag cinntiú éifeachtúlacht, beacht agus sábháilteacht.

Cineálacha meaisíní a thógáil droichid
Girder Seoladh Gantry (GLG): Úsáidte chun girders réamhtheilgthe a chur i ndroichid mhórbhealaigh agus iarnróid.
Trealamh seolta bíoma: Láimhseálann sé bíomaí troma i ndroichid fad-réise.
Iompróirí modúlach soghluaiste (MMT): Chun deighleoga móra droichid a bhogadh isteach sa suíomh.
Córais Crane (Droichead & Forchostais): Cabhrú le heilimintí struchtúracha a ardú agus a chur.

Cumais theicniúla
Is féidir leis na réisí a láimhseáil níos mó ná 80 méadar agus ualaí suas le 900 tonna.
Feistithe le córais hiodrálacha le haghaidh suíomh beacht.
Tá meicníochtaí féin-bhunaithe le haghaidh soghluaisteachta ar shuíomhanna tógála i roinnt samhlacha.


Sonraíochtaí teicniúla
Cumas ardaithe: 100 tonna

Fad girder is infheidhme: de ghnáth 20m - 50 m (is féidir é a athrú bunaithe ar dhearadh)

Cineálacha Girder: Girders coincréite réamhtheilgthe, girders cruach, bíomaí, nó girders bosca

Fad réise: 20m - 50 m (ag brath ar riachtanais an tionscadail)

Féinmheáchan Meaisín: Thart. {80 - 200 tonna (athraíonn de réir dearaidh)

Modh seolta:

Dearadh aon-girder nó dúbailte

Oibriú forchostais nó tearc

Córas Tralaí Féin-Phroinnte

Córas rialaithe:

Rialú Uathoibríoch Uathoibríoch PLC-bhunaithe

Oibriú iargúlta & cábáin

Soláthar cumhachta:

Tiomáinte leictreach (380V\/50Hz nó saincheaptha)

Córas hiodrálach chun gluaiseacht a sheoladh

Luas taistil:

Taisteal fadaimseartha: 2-5 m\/min

Luas Ardaithe: 0. {5-2 m\/min

Gluaiseacht trasnach: 1-3 m\/min

Gnéithe sábháilteachta:

Cosaint ró -ualaigh

Córas coscánaithe éigeandála

Feistí frith-tilt agus frith-duillín

Lasca a theorannú le haghaidh rialú gluaiseachta

Glais sábháilteachta hiodrálacha

Is píosa trealaimh casta é meaisín tógála droichid mhórbhealaigh atá deartha chun comhpháirteanna droichid a ardú, a iompar agus a shuíomh go beacht (mar shampla girders, bíomaí, agus deighleoga réamhtheilgthe) le linn na tógála. Anseo thíos tá a phríomh -chomhpháirteanna:
1. Príomhfhráma droichead (Tosaitheoir Beam)
An príomhchreat struchtúrach a chuimsíonn limistéar tógála an droichid.
Déanta as cruach ard-neart chun tacú le hualaí troma.
Go minic modúlach le haghaidh faid réise éagsúla.
2. Córas Ardaithe
Ardaitheoirí & Winches: Córais leictreacha nó hiodrálacha le haghaidh ardú ingearach.
Scapálaithe & Bíomaí ardaithe: Déan ualach a dháileadh go cothrom chun damáiste do dheighleoga droichid a chosc.
Jacks hiodrálacha: Cuir coigeartuithe mín ar fáil le linn socrúcháin.
3. Cosa Tacaíochta & Outriggers
Cobhsaíocht a sholáthar le linn oibríochtaí ardaithe.
Tá rothaí féin-bhunaithe nó crawlers ag roinnt samhlacha le haghaidh soghluaisteachta.
Airde inchoigeartaithe chun freastal ar airde droichid éagsúla.
4. Meicníocht taistil
Córais iarnróid: bogann sé ar feadh rianta sealadacha suiteáilte ar phiaraí.
Rothaí\/boinn féin-bhunaithe: le haghaidh gluaiseachta solúbtha ar shuíomhanna tógála.
Siúlóirí hiodrálacha: Úsáidte i meaisíní tromshaothair le haghaidh dul chun cinn céim ar chéim.
5. Córas hiodrálach & rialaithe
Caidéil agus sorcóirí hiodrálacha: Ardú, Cothromú, agus Suíomh Cumhachta.
PLC (Rialaitheoir Loighic In -ríomhchláraithe): Cinntíonn sé gluaiseachtaí beachta agus sioncrónú.
Rialú cianda: Cuireann sé ar chumas oibreoirí gluaiseachtaí a rialú go sábháilte ó fhad.
6. Córais Chúnta
Frithmheáchain: Cothromaigh an meaisín agus ualaí troma á láimhseáil agat.
Gléasanna Sábháilteachta: Lasca Teorann, Braiteoirí Ró -ualaithe, agus Coscáin Éigeandála.
Tacaíochtaí sealadacha & obair bhréagach: a úsáidtear chun deighleoga a chobhsú roimh an tsuiteáil deiridh.
7. Ceangaltáin speisialaithe (ag brath ar dhearadh)
Sealbhóirí deighleog: le haghaidh droichid deighilte coincréite réamhtheilgthe.
Cinn rothlacha: Chun uillinneacha girder a choigeartú le linn socrúcháin.
Arms Cantilever: Chun girders a sheoladh i dtógáil chothromaithe cantilever.

Buntáistí a bhaineann le Meaisíní Droichead Highway a Thógáil
Éifeachtúlacht agus luas
Laghdaíonn sé go mór an t-am tógála i gcomparáid le modhanna traidisiúnta (m.sh. cóimeáil láimhe nó ardú craenach-bhunaithe) trí chur ar chumas socrú tapa de ghirders, bíomaí, agus deighleoga réamhtheachtaithe.
Córais uathoibrithe (m.sh., rialuithe hiodrálacha, PLCanna) oibríochtaí a shruthlíniú, earráid dhaonna a íoslaghdú.
Beachtas & Sábháilteacht
Feistithe le seacanna hiodrálacha agus rialuithe cianda le haghaidh cruinneas leibhéal milliméadair i gcomhpháirteanna droichid a shuíomh.
Laghdaíonn gnéithe sábháilteachta comhtháite (m.sh. braiteoirí ró -ualaithe, coscáin éigeandála) rioscaí timpiste.
Solúbthacht
Inoiriúnaithe do chineálacha éagsúla droichid (m.sh., girders bosca, bíomaí T, droichid deighilte) agus tír-raon (m.sh., mórbhealaí, iarnróid, idirthuras uirbeach).
Ceadaíonn dearaí modúlach saincheapadh do réisí suas le 80 méadar agus ualaí níos mó ná 900 tonna.
Cost-éifeachtúlacht
Laghdaíonn sé costais saothair agus dramhaíl ábhartha trí phróisis mheicnithe.
Ath-inúsáidte ar fud ilthionscadail, ag tairiscint sochair eacnamaíocha fhadtéarmacha.
Teicneolaíocht nuálach
Ionchorpraíonn sé dearaí frith-sheismic agus frithsheasmhach in aghaidh na gaoithe le haghaidh cobhsaíochta i dtimpeallachtaí dúshlánacha.
Tá meicníochtaí féin-bhunaithe i roinnt samhlacha (m.sh. crawlers, córais iarnróid) le haghaidh soghluaisteachta gan díshealbhú.

Iarratais ar Dhroichead Highway Meaisíní a Thógáil
Droichid Iarnróid Highway & Ardluais
Úsáidtear é i mórthionscadail cosúil le Tionscadal Athstiúrtha Uisce Ard-Luas Beijing-Shanghai sa tSín.
Go hidéalach chun girders agus bíomaí coincréite réamhtheilgthe a sheoladh thar réisí fada.
Bonneagar uirbeach
Tógann sé bóithre ardaithe, tarbhealaí meitreo, agus rianta traenach Maglev (m.sh., Shanghai Maglev).
Droichid speisialaithe
Tacaíonn sé le suiteálacha cumhachta gaoithe, innealtóireacht long, agus tionscadail atreorú uisce.
Cumasaíonn sé tógáil cantilever do dhroichid thar aibhneacha nó gleannta.
Tionscadail idirnáisiúnta
Onnmhairithe go dtí an Bhrasaíl, an Rúis, an Mhalaeisia, agus tíortha eile le haghaidh forbairt bonneagair dhomhanda.
Iarfheistiú agus cothabháil
Cabhraíonn sé le hatreisiú droichid (m.sh., ag baint úsáide as snáithín carbóin prestressed le haghaidh girders bosca scáinte).

1. Dearadh agus Innealtóireacht
Anailís ar riachtanais: Bailigh sonraíochtaí custaiméirí, lena n -áirítear méid girder, réise droichid, agus dálaí oibre.

Dearadh Struchtúrach: Ríomhaireachtaí Meicniúla a dhéanamh, Anailís Ualach, agus Anailís Eilimint Finite (FEA) chun neart agus cobhsaíocht a chinntiú.

Dearadh an Chórais Leictreachais agus Hiodrálacha: Ciorcaid rialaithe, gnéithe sábháilteachta, agus córais chumhachta hiodrálacha a fhorbairt.

Faomhadh & Fréamhshamhlú: Faigh ceadú cliant ar an dearadh sula dtéann tú chuig déantúsaíocht.

2. Soláthar ábhair
Roghnú Cruach: Faightear plátaí agus rannóga cruach struchtúracha ard-neart.

Comhpháirteanna caighdeánacha: Faightear mótair, winches, sorcóirí hiodrálacha, painéil leictreacha, agus braiteoirí.

Iniúchadh cáilíochta: Déantar tástáil ardchaighdeáin ar amhábhair agus ar chomhpháirteanna roimh an táirgeadh.

3. Monarú & meaisínithe
Gearradh cruach: Úsáidtear meaisíní gearrtha CNC chun plátaí agus próifílí cruach a ghearradh i gcruthanna riachtanacha.

Táthú: Déantar táthú ardchruinnithe le haghaidh na bpríomh-struchtúir girder, tralaí agus tacaíochta.

Meaisíniú: Cinntíonn druileáil, muilleoireacht, agus meilt na bpríomh -chomhpháirteanna tionól beacht.

Cóireáil dromchla: Cuirtear pléascadh lámhaigh agus bratuithe frith-rust i bhfeidhm chun an struchtúr a chosaint.

4. Tionól
Príomhthionól Girder: Tá an príomhstruchtúr bhíoma le chéile le boltaí agus táthú ard-neart.

Suiteáil Tralaí: Tá tralaithe winch agus seacanna hiodrálacha suiteáilte le haghaidh oibríochtaí tógála.

Tionól an chórais hiodrálacha: Tá caidéil hiodrálacha, sorcóirí, agus píobáin ceangailte.

Comhtháthú an Chórais Leictreachais: suiteáiltear painéil rialaithe, braiteoirí, agus córais rialaithe cianda.

5. Tástáil & Rialú Cáilíochta
Tástáil neamh-millteach (NDT): Déantar joints táthaithe a thástáil le haghaidh scoilteanna agus lochtanna.

Tástáil ualaigh: Déantar an meaisín a thástáil faoi choinníollacha gan ualach agus ualach chun feidhmíocht a fhíorú.

Tástálacha Gluaiseachta & Feidhm: Déantar tástáil ar an gcóras seolta, ar na meicníochtaí ardaithe, agus ar na hidirghabhálacha sábháilteachta.

6. Cumhdach Dromchla & Péinteáil
Cóireáil Frith-Creimthe: Cuirtear bratuithe cosanta i bhfeidhm chun meirge a chosc.

Péintéireacht dheiridh: Cuirtear sraitheanna éagsúla de phéint thionsclaíoch i bhfeidhm le haghaidh marthanacht.

7. Pacáil & iompar
Disassembly: Tá an meaisín dí -chomhdhlúite go páirteach le haghaidh iompair níos éasca.

Pacáistiú: Tá comhpháirteanna íogaire pacáilte i gcliathbhoscaí adhmaid, agus tá struchtúir cruach daingnithe le haghaidh loingseoireachta.

Loingsiú: Iompraítear na codanna chuig suíomh an chustaiméara trí trucailí nó longa.

8. Suiteáil ar an láthair agus coimisiúnú
Tionól: Déantar an Tosaitheoir Girder a athchruthú ag láithreán an tionscadail.

Ailíniú & Calabrú: Déantar coigeartuithe deiridh chun oibriú beacht a chinntiú.

Oibriú trialach: Déantar an meaisín a thástáil le hualaí caochadáin sula seoltar an girder iarbhír.

Oiliúint Oibreoirí: Tá foireann an chliaint oilte ar oibriú agus ar chothabháil shábháilte.

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
