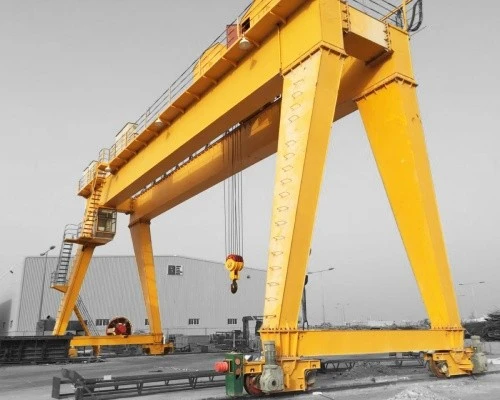

Craein Gantraí Feistithe Iarnróid 30t MG Girder Dúbailte

Príomhthréithe

Iarnród-suiteáilte:Murab ionann agus droichead tuirseach rubair (RTGanna), ritheann RMGanna ar ráillí cruach fosaithe atá leabaithe i bhfondúireacht choincréite. Soláthraíonn sé seo cobhsaíocht eisceachtúil agus ceadaíonn sé suíomh an-bheacht.

Dearadh Girder Dúbailte:Gnéithe dhá phríomh girders bosca, ag tairiscint neart níos fearr, rigidity, agus airde hook i gcomparáid le dearaí girder aonair.

Cumhacht Leictreach:Tá na feidhmeanna go léir á gcumhachtú le leictreachas, a tharraingítear de ghnáth ó fhoinse cumhachta seachtrach trí chábla solúbtha nó córas seoltóir.

Cumas Ard agus Réise:Tá siad deartha le haghaidh ualaí an-troma (20 go 500+ tonna) agus is féidir leo achair fhairsing a chumhdach, go minic ag clúdach sraitheanna iolracha coimeádán nó lasta.



Comparáid: RMG vs RTG

Gné	MG Girder Dúbailte RMG	Rubair-Tired Gantry (RTG)
Soghluaisteacht	Ráillí seasta, teoranta do chosán iarnróid	An-soghluaiste ar bhoinn rubair
Beachtas	Ard, mar gheall ar ráillí seasta	Measartha, éilíonn oibriú oilte
Bonneagar	Éilíonn suiteáil iarnróid seasta	Ní gá ach dromchla pábháilte
Costas	Costas bonneagair tosaigh níos airde	Costas bonneagair níos ísle, breosla/cothabháil níos airde
Dlús Cruachta	An-ard, oiriúnach le haghaidh stórála dlúth	Ard, ach beagán níos lú ná RMG
Timpeallacht	Leictreach, astuithe íseal	Go hiondúil, faoi chumhacht díosail, astuithe níos airde



Cumas Ardaithe 320 tonna
Réise (Leithead) 3 - 12 méadar (inchoigeartaithe)
Airde Ardaithe 3 - 10 méadar
Aicme Oibre A3-A5 (éadrom go meándleacht)
Luas Ardaithe 0.5 - 8 m/nim (inathraithe)
Cineál Príomh-Líoma crios singil/dúbailte (cineál-bosca)
Soláthar Cumhachta 220V/380V 3-chéim nó lámhleabhar
Mód Rialaithe Rialú siogairlín / cianda gan sreang
Cineál Ardaitheoir Ardaitheoir slabhra leictreach/ardaitheoir rópa sreinge
Tiomána Taisteal Lámhleabhar bhrú nó mótair
Cosaint ar chreimeadh Péint te-ghalbhánuithe nó mara-grád
Friotaíocht Gaoithe Suas go scála Beaufort 6 (le húsáid lasmuigh)
Teocht Oibriúcháin -20 céim go +50 céim

Is córas casta agus láidir é RMG MG (Gantry, Hook) atá deartha le haghaidh láimhseáil ábhar tromshaothair, ardchruinneas i gcosán fosaithe, go hiondúil i gclóis chalafoirt, i gcríochfoirt idirmhódúla, agus i limistéir mhóra stórála tionsclaíochta. Tá a chuid comhpháirteanna tógtha le haghaidh marthanacht mhór, rialú beacht, agus go minic, uathoibriú.

Is féidir na comhpháirteanna a chatagóiriú i gcúig phríomhchóras:



1. Córas Struchtúrtha

Is é seo creatlach na craein, atá deartha chun ualaí ollmhóra a láimhseáil gan mórán sraonadh.

Príomhsheoltóirí (2):Na bíomaí cothrománacha príomhúla a fhoirmíonn an droichead. Tá siad déanta mar táthaithegirders boscale haghaidh neart agus rigidity uasta. Tá an dearadh girder dúbailte seo riachtanach chun réimsí leathan a chuimsiú agus chun tacú le hualaí troma.

Cosa / Tacaíochtaí:De ghnáth ceithre struchtúr ingearach (dhá cheann ag gach ceann) a nascann na príomh-girders leis na trucailí deiridh. Cinneann airde na gcosa an airde cruachta faoin gcraen.

Braces Trasnánach & Cothrománach:Bracing cruach idir na cosa agus na girders. Tá siad seo ríthábhachtach chun fórsaí cliathánach a ionsú (amhail ualach gaoithe) agus chun an struchtúr iomlán a chosc ó luascadh, ag cinntiú cobhsaíocht le linn oibriú.



2. Córas Ardaithe agus Tralaí

An córas atá freagrach as an ualach a ardú, a ísliú agus a thrasnú.

Tralaí Ardaithe:Fráma tromshaothair a ritheann ar ráillí atá suite ar anbarrde na príomh-girders.

Príomhaonad Ardaithe:Suite ar an tralaí, is córas winch cumhachtach é seo comhdhéanta de:

Mótar Ardaithe:Mótar -chasmhóiminte ard, leictreach.

Laghdaitheoir Ardaithe (Gearbox):Giarbhosca beachtais a thiontaíonn ardluas mótair go chasmhóimint chumhachtach, ísealluais le haghaidh ardaithe.

Droim:Sorcóir mór cruach timpeall ar a bhfuil an rópa sreang spooled.

Rópa Sreang:Téad cruach ard-láidre, neamh-rothlach le fachtóir sábháilteachta suntasach.

Coscáin:Teip príomhúil agus tánaisteach-coscáin shábháilte (cineál diosca de ghnáth) a ghabhann go huathoibríoch chun an t-ualach a choinneáil.



Scaipeadh:Tá an gléas speisialaithe thíos-an-ghléas duán le haghaidh láimhseáil coimeádán. Áiríonn sé:

Twistlocks:Bioráin a oibrítear go hidrealach a fhostaíonn teilgin cúinne coimeádán loingseoireachta.

Meicníocht Teileascópach:Ligeann sé don scaiptheoir an fad a choigeartú le haghaidh coimeádáin 20 troigh, 40 troigh agus 45 troigh.

Córas Taistil Tralaí:

Mótair Tiomána Tralaí:Cumhacht gluaiseacht an tralaí feadh na girders droichead.

Rothaí Tralaí:Rothaí cruach a ritheann ar ráillí ar bharr na girders is mó.

Laghdaitheoirí Tralaí:Giarbhoscaí a sholáthraíonn chasmhóimint rialaithe do na rothaí.





3. Córas Taistil Gantry (Tiomáint Crane)

Bogann an córas seo an craein ar fad feadh an rúidbhealaigh sheasta.

Trucailí Deiridh:Na tionóil ag bun gach cos ina bhfuil na rothaí taistil, acastóirí, imthacaí, agus innealra tiomána.

Rothaí Taistil:Rothaí móra cruach brionnaithe iolracha in aghaidh an trucail deiridh chun meáchan ollmhór na craein a dháileadh ar na ráillí.

Mótair Gantry Drive:Mótair leictreacha cumhachtacha a sholáthraíonn an chasmhóimint chun an struchtúr craein ollmhór a bhogadh.

Laghdaitheoirí Gantry (Gearbhoscaí):Laghdaigh an luas mótair go dtí an luas roth riachtanach.

Coscáin Gantry:Earraigh-socraigh na coscáin chun an craein a stopadh agus a choinneáil ina háit.





4. Córas Iarnróid agus Rúidbhealaigh

An bonneagar seasta a threoraíonn agus a thacaíonn leis an gcraenach.

Ráillí Rúidbhealaigh:Ráillí cruach tromshaothair (m.sh., caighdeáin QU100, QU120) atá ailínithe go beacht agus grúite isteach i mbunsraith ollmhór coincréite. Tá an bunús seo ríthábhachtach chun na hualaí dinimiciúla a láimhseáil.

Gearrthóga Iarnróid agus Bonnchláir:Daingnigh an t-iarnród chuig an bhíoma bunús coincréite.

5. Córas Leictreach agus Rialaithe

Is é an lárionad nerve a chumhachtaíonn agus a ordaíonn gach feidhm craein, go minic le leibhéal ard uathoibrithe.

Soláthar Cumhachta:

Córas Barra Seoltóra (Rian Iniata):An modh is coitianta agus iontaofa. Ritheann córas iarnróid leictrithe comhthreomhar leis an rúidbhealach craein, agus tarraingíonn na bailitheoirí ar an gcraen cumhacht uaidh. Tá sé seo oiriúnach le haghaidh achair taistil fhada agus oibriú uathoibrithe.

Ríl Cábla:Druma mótairithe a íocann cábla cumhachta trom agus a tharraingíonn siar de réir mar a ghluaiseann an craein.

Painéal Rialaithe / Comh-Aireachta:Tithe na córais rialaithe Chliste:

Tiomántáin Minicíochta Athraitheacha (VFDs):Le haghaidh luasghéarú réidh, rialaithe agus luasmhoilliú gach tairiscint (ardaitheoir, tralaí, droichead), rud atá riachtanach chun luascadh coimeádán a shuíomh go beacht agus a chosc.

Rialaitheoir Loighic In-ríomhchláraithe (PLC):An "inchinn" an crann. Bainistíonn sé gach loighic rialaithe, comhghlasáil sábháilteachta, agus seichimh uathoibrithe.

Córais Uathoibrithe:Maidir le RMGanna, is minic a chuimsíonn sé seo bogearraí le haghaidh cruachta uathoibrithe (Craenacha Cruachta Uathoibrithe ASC -), bainistiú coimeádán agus seachaint imbhuailtí.

Comhéadan Oibreora:

Cianrialú Raidió:Caighdeán le haghaidh oibriú láimhe, ag tabhairt soghluaisteacht an oibreora agus an radharc is fearr.

Cabán an Oibreora:Is féidir é a shuiteáil ar an gcraen le haghaidh oibríocht lánaimseartha, cé go bhfuil go leor RMG nua-aimseartha deartha le haghaidh stáisiúin chianrialaithe nó uathoibriú iomlán.

Braiteoirí agus Gléasanna Sábháilteachta:

Táscaire Nóiméad Luchtaithe (LMI):Monatóireacht a dhéanamh ar an meáchan ualach chun ró-ualach a chosc.

Córas frith{0}}Sway:Úsáideann sé halgartaim agus rialú VFD chun luascadh coimeádáin a íoslaghdú.

Córas Frith{0}Imbhuailte:Úsáideann braiteoirí léasair nó radair chun constaicí agus craenacha eile a bhrath, ag stopadh gluaiseachta go huathoibríoch chun timpistí a chosc.

Ainéimiméadar:Tomhaiseann sé luas na gaoithe agus féadann sé oibríochtaí a mhoilliú nó a stopadh go huathoibríoch má sháraítear teorainneacha.

Lasca Teorainn:Cuir cosc ​​ar an tralaí agus ar an ardaitheoir dul thar-.

Córais Suiteála:Córais GPS nó léasair-chun suíomh beacht na craein ar an rúidbhealach le haghaidh uathoibriú a aimsiú.

Sceitse



Príomh-theicniúil



Buntáistí MG Double Girder RMG Craenacha

Eascraíonn na buntáistí a bhaineann le RMGanna as a ndearadh iarnróid seasta, a struchtúr crios dúbailte, agus a n-oibríocht leictrithe, rud a fhágann go bhfuil siad níos fearr ná roghanna soghluaiste eile cosúil le RTGanna i socruithe ar leith.

1. Cobhsaíocht Eisceachtúil agus Beachtas

Treoir Iarnróid Seasta:Má ritheann sé ar ráillí cruach atá ailínithe go beacht agus atá leabaithe i bhfondúireacht choincréite, cuireann sé deireadh le sruth agus cinntíonn sé taisteal díreach díreach. Ligeann sé seo dosuíomh thar a bheith cruinn, atá ríthábhachtach le haghaidh oibríochtaí uathoibrithe agus cruachta ard-dlúis.

Struchtúr Girdéar Dúbailte:Soláthraíonn sé neart ollmhór agus íoslaghdaíonn sé sraonadh agus sway, fiú nuair a láimhseáil uasta ualaí ag luas ard. Tá an chobhsaíocht seo riachtanach do shocrúchán ualaigh beacht.

2. Ard-Éifeachtúlacht agus Táirgiúlacht

Luasanna Gasta Rothaíochta:Ceadaíonn an t-ardán cobhsaí do luasanna taistil níos airde tralaí agus droichead gan cur isteach ar shábháilteacht nó ar rialú, rud a fhágann go mbogann níos mó in aghaidh na huaire (táirgiúlacht níos airde).

Oibriú Smooth:Feistithe leTiomántáin Minicíochta Athraitheacha (VFDs)ar gach tairiscint le haghaidh luasghéarú agus luasmhoilliú rialaithe, luascadh ualaigh a laghdú agus cruinneas pinpoint a chumasú.

3. Dlús Cruachta Superior agus Úsáid Spáis

Cumas Réise Leathan:Is féidir RMGanna a dhearadh le raonta an-fhada, rud a ligeann dóibh clúdach8 nó níos mó sraitheanna coimeádánagus coimeádáin chairn5-6 ar airde.

Oibríocht Ais Chaol:Ceadaíonn an cosán seasta cruachadh le pasáistí an-chúng idir ráillí craein,acmhainn stórála a uasmhéadúar thalamh luachmhar i gcalafoirt agus i gcríochfoirt.

4. Costais Oibriúcháin níos ísle agus Buntáistí Comhshaoil

Cumhacht Leictreach:Ceangailte leis an eangach trí bharraí seoltóirí nó ríleanna cábla, úsáideann siad fuinneamh leictreach glan. Cuireann sé seo deireadh le costais breosla díosail aguslaghdaíonn sé go mór astuithe gáis cheaptha teasa agus truailliú torainni gcomparáid le díosal -Rubair-Tired Gantries (RTGs).

Cothabháil Laghdaithe:Gan innill, tarchur, nó boinn rubair a chothabháil agus a athsholáthar, tá costais chothabhála i bhfad níos ísle. Tá an córas iarnróid ina chúis le níos lú caitheamh agus cuimilt ar an gcraen féin i gcomparáid le pábháil míchothrom.

5. Ideal do Uathoibriú agus Comhtháthú

Conair Intuartha:Déanann an t-iarnród seasta é an t-iarrthóir foirfe le haghaidh uathoibriú iomlán. Is féidir RMGanna a chomhtháthú go héasca i gCórais Oibriúcháin Teirminéil (TOS).Craenacha Cruachta Uathoibrithe (ASCanna), ag feidhmiú gan fhoireann 24/7.

Ardchórais Shábháilteachta:Áirítear ar phacáistí uathoibrithecórais frith-imbhuailte, próifíliú coimeádán(chun coimeádáin mí-ailínithe a bhrath), agusuathoibríoch-stiúrtha, a fheabhsaíonn sábháilteacht agus éifeachtúlacht thar chumas láimhe.

6. Cumas Ardaithe agus Marthanacht

Tógtha le haghaidh Dualgas Tromchúiseach:Tá dearadh an bhosca girder dúbailte in ann a láimhseáilualaí an-trom, de ghnáth ó 40 go 60 tonna(agus níos mó) le haghaidh gnáthláimhseála coimeádán, a tógadh chun timthriallta leanúnacha tromshaothair a sheasamh.



Feidhmchláir MG Double Girder RMG Craenacha

Tá cur i bhfeidhm RMGanna thar a bheith speisialaithe, dírithe ar thimpeallachtaí a bhaineann leas as a gcobhsaíocht, a ndlús agus a n-acmhainneacht uathoibrithe.

1. Teirminéil agus Calafoirt Coimeádán (Príomhiarratas)

Úsáid Cás:An t-iarratas bunúsach. Is iad RMGanna cnámh droma clóis coimeádáin nua-aimseartha, a úsáidtear le haghaidh:

Coimeádáin chruachtaaistrithe ón long-go-chraenacha cladaigh.

Trucailí a luchtú agus a dhíluchtúagusráillíi gclóis idirmhódúla.

Aistriú stoic idir-agus eagraíocht stórála.

2. Críochfoirt Iarnróid Idirmhódúil

Úsáid Cás:Coimeádáin a bhogadh go díreach ó charranna ráille go stoic stórála agus chuig trucailí. Tá beachtas RMG oiriúnach chun oibriú le bonneagar iarnróid.

3. Páirceanna Lóistíochta agus Stáisiúin Lastais

Úsáid Cás:Lárionaid dáileacháin ar mhórscála agus stáisiúin lasta coimeádáin (CFS) a éilíonn-stóráil eagraithe ard-dlúis do choimeádáin agus lasta trom.

4. Tionscal Trom agus Déantúsaíocht

Úsáid Cás:Cé nach bhfuil sé chomh coitianta i gcalafoirt, úsáideann monarchana móra déantúsaíochta (m.sh. le haghaidh innealra trom, tuirbíní gaoithe) RMG chun comhpháirteanna móra troma a láimhseáil i gclós stórála struchtúrtha.



An próiseas táirgthe aCraein bád soghluaiste/ardaithe mara 200 tonnaTá roinnt céimeanna i gceist, ó dhearadh agus innealtóireacht go monarú, cóimeáil agus tástáil. Seo thíos miondealú mionsonraithe ar an bpróiseas táirgthe tipiciúil:

---

1. Dearadh & Innealtóireacht

Dearadh Coincheapúil:Cruthaíonn innealtóirí sceitsí tosaigh agus samhlacha 3D bunaithe ar acmhainn ualaigh (200 tonna), teacht, soghluaisteacht, agus coinníollacha comhshaoil ​​(úsáid mhuirí).

Anailís Struchtúrtha:Cinntíonn Anailís Eilimint Chríochnaithe (FEA) gur féidir leis an gcraen ualaí dinimiciúla, fórsaí gaoithe agus tonnta a láimhseáil.

Córais Hiodrálacha & Leictreacha:Dearadh sorcóirí hiodrálacha, winches, agus córais rialaithe le haghaidh oibríochtaí ardaithe mín.

Roghnú Ábhar:Cruach-ard-neart (m.sh., ASTM A514) le haghaidh frithsheasmhacht in aghaidh creimeadh i dtimpeallachtaí mara.

Comhlíonadh Rialála:Buaileann caighdeáin cosúil leDNV-GL, ABS, nó Lloyd's Registerle haghaidh craenacha mara.

---

2. Soláthar Ábhar

Plátaí Cruach & Bíomaí:Foinsithe don bhorradh, don chassis, agus don chreat struchtúrach.

Comhpháirteanna Hiodrálacha:Caidéil, sorcóirí, píobáin, agus comhlaí ó sholáthraithe deimhnithe.

Córais Leictreacha:Mótair, braiteoirí, agus painéil rialaithe (go minic uiscedhíonach le haghaidh úsáide mara).

Rópaí Sreanga & Sheaves:Cáblaí cruach de ghrád ard -le haghaidh ardaithe.

---

3. Déantúsaíocht

A. Déantúsaíocht Struchtúrtha

Gearradh & Múnlú:plasma CNC / gearradh léasair le haghaidh páirteanna beachtais.

Táthú:Táthú uathoibrithe agus láimhe (Táthú Arc Báite le haghaidh rannóga tiubh).

Tógáil Boom:Dearadh laitíse nó teileascópach le haghaidh neart agus soghluaisteachta.

Cassis & Outriggers:Treisithe le haghaidh cobhsaíochta le linn ardaitheoirí.

B. Comhthionól Hiodrálacha & Meicniúla

Córas hiodrálacha:Suiteáil caidéil, sorcóirí, agus píobáin.

Winches & Drumaí:Feistithe le haghaidh oibríochtaí ardaithe agus ísliú.

Meicníocht Sleamhnáin:Ceadaíonn rothlú 360 céim (más infheidhme).

C. Córais Leictreacha & Rialaithe

Cábáin Rialaithe:Stáisiún oibreora uiscedhíonach le luamhán stiúrtha/braiteoirí.

Monatóireacht Luchtaithe:Luchtaigh cealla agus lasca teorann ar mhaithe le sábháilteacht.

Soláthar Cumhachta:Inneall díosail nó mótar leictreach (grád mara).

---

4. Cóimeáil & Comhtháthú

Suiteáil Boom:Feistithe ar an bhfonnadh le pointí maighdeog.

Frithmheáchan:Curtha leis mar chomhardú (má theastaíonn).

Sreangú Deiridh & Pluiméireacht:Córais hiodrálacha agus leictreacha a nascadh.

Péinteáil & Cumhdach:Péint in aghaidh-chreimeadh (bratuithe eapocsa nó since).

---

5. Tástáil & Rialú Cáilíochta

Tástáil Luchtaithe:200 tonna á ardú (+25% tástáil ró-ualaithe, de réir caighdeáin).

Tástálacha Feidhme:Seiceáil gluaiseachtaí hiodrálacha, rothlú, agus cobhsaíocht.

Tástálacha Comhshaoil:Tástálacha spraeála salainn le haghaidh marthanacht mhara.

Seiceálacha Sábháilteachta:Córais stad éigeandála, aláraim ró-ualaithe.

---

6. Seachadadh & Coimisiúnú

Iompar:Díchumtha le haghaidh loingseoireachta nó seachadta mar aonad soghluaiste.

Ar-Tionól an tSuímh:Reassembled ag an duga nó longchlós.

Oiliúint Oibreora:Prótacail láimhseála agus sábháilteachta.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
