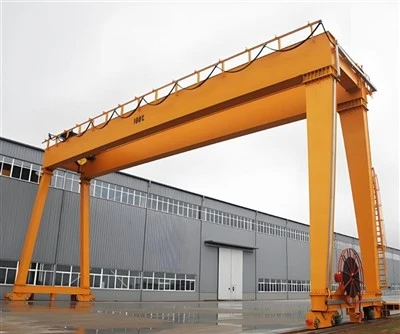

Craein Gantry Double Girder i gCeardlann Allamuigh

Príomhghnéithe de Double Girder Gantry Crane i gCeardlann lasmuigh

1. Aimsir-Tógáil Frithsheasmhach

Cosaint ar chreimeadh– Cruach ghalbhánuithe nó bratuithe speisialta frith-meirge.

Comhpháirteanna Leictreach Séalaithe– IP55 nó cosaint níos airde ar dheannach agus uisce.

Gaoth{0}}Dearadh Frithsheasmhach– Áirítear ar roinnt samhlachaainéimiméadarchun monatóireacht a dhéanamh ar luas na gaoithe agus ar chórais choscánaithe uathoibríocha.

2. Cumas Luchtaigh Ard & Réise

Go hiondúil raonta ó5 go 500+ tonna.

Is féidir le réise a leathnúsuas le 40m nó níos mó(saincheaptha).

3. Córas Soghluaisteachta Sturdy

Iarnród-Rothaí Feistithe nó Rubair-Rothaí Tuirseach– Ag brath ar choinníollacha na talún.

Mótair Taisteal Trom-Dleachta– Le haghaidh gluaiseachta mín ar thalamh míchothrom nó garbh.

4. Ardchórais Rialaithe

Cianrialú Raidió– Ceadaíonn oibriú solúbtha ó achar sábháilte.

Tiomántáin Minicíochta Athraitheacha (VFDs)– Cinntigh luasghéarú mín agus coscánaithe.

Rialú cábáin nó siogairlín– Le haghaidh láimhseála beachtas.

5. Feabhsuithe Sábháilteachta & Cobhsaíochta

Frith{0}}Sway Technology– Laghdaíonn sé luascadh ualaigh i gcoinníollacha gaofar.

Cosaint Overload– Cuireann sé cosc ​​ar oibriú craein thar theorainneacha sábháilte.

Teanntáin Iarnróid & Coscáin– Cosc a chur ar ghluaiseacht neamhbheartaithe.



Cineálacha Craein Gantry Girder Dúbailte i gCeardlann lasmuigh

Cineál	Is Fearr Le haghaidh	Gnéithe
Iarnród-Gantra Feistithe (RMG)	Calafoirt, tionscail throma	Ritheann ar ráillí seasta, cruinneas ard
Rubair-Tired Gantry (RTG)	Clóis coimeádán, talamh míchothrom	Soghluaiste, ní gá ráillí
Gantry cos inchoigeartaithe	Láithreáin tógála sealadacha	Is féidir le cosa síneadh le haghaidh airde éagsúla
Leath-Gantry Crane	Taobh amháin tacaithe (balla/colún)	Sábhálann spás, go maith do cheardlanna le húsáid páirteach amuigh faoin aer



Cumas Ardaithe 320 tonna
Réise (Leithead) 3 - 12 méadar (inchoigeartaithe)
Airde Ardaithe 3 - 10 méadar
Aicme Oibre A3-A5 (éadrom go meándleacht)
Luas Ardaithe 0.5 - 8 m/nim (inathraithe)
Cineál Príomh-Líoma crios singil/dúbailte (cineál-bosca)
Soláthar Cumhachta 220V/380V 3-chéim nó lámhleabhar
Mód Rialaithe Rialú siogairlín / cianda gan sreang
Cineál Ardaitheoir Ardaitheoir slabhra leictreach/ardaitheoir rópa sreinge
Tiomáint Taisteal Lámhleabhar bhrú nó mótair
Cosaint ar chreimeadh Péint te-ghalbhánuithe nó mara-grád
Friotaíocht Gaoithe Suas go scála Beaufort 6 (le húsáid lasmuigh)
Teocht Oibriúcháin -20 céim go +50 céim



Seo miondealú mionsonraithe ar na comhpháirteanna in anCraein Gantry Double Girder i gCeardlann lasmuigh, curtha i láthair i bhformáid tábla soiléir le haghaidh tagartha éasca:

1. Struchtúr an Droichid - Príomhbhrístíní (2) Lód príomhúil-léasanna iompair déanta as codanna bosca cruach táthaithe nó dearadh trusanna
- Carráistí deiridh Struchtúir tacaíochta a nascann girders le cosa le cóimeálacha rotha
- Tras-sreanga Soláthróidh cobhsaíocht chliathánach agus cuir cosc ​​ar chasadh criosach



2. Córas Ardaithe - Ardaitheoir leictreach (príomh) Meicníocht ardaithe príomhúil (5-550+ toilleadh tonna)
- Cóimeáil tralaí Aonad mótair a thaistealaíonn feadh girders ag iompar an ardaitheoir
- Téad sreang & bloc crúca Meán ardaithe le crúca sclóine le haghaidh ceangaltán ualaigh
- Ardaitheoir cúnta roghnach Gléas ardaithe tánaisteach le haghaidh ualaí níos éadroime



3. Córais Tairisceana - Meicníocht taistil Gantry Rothaí mótair (4-16 roth san iomlán) le córas clampála iarnróid
- Meicníocht taistil tralaí Gluaiseacht mhótaraithe feadh fad na gcrannán
- Córas iarnróid ar talamh-rianta gléasta nó leabaithe le haghaidh gluaiseacht craein (ráillí QU70-QU120 go hiondúil)



4. Cumhacht & Rialú - Córas festoon/barraí seoltóra Córas seachadta cumhachta do ghluaiseacht tralaí
- Painéal rialaithe le VFDanna Rialú láraithe le tiomántáin minicíochta athraitheacha le haghaidh oibriú rianúil
- Comhéadain oibritheora Stáisiún siogairlín (rátáil IP65), cianrialtán raidió, nó cábáin iata

5. Córas Leictreach - Príomhsholáthar cumhachta (415V 3-chéim) Príomhfhoinse fuinnimh le bainistíocht ríl cábla
- Lasca teorann Rialú suímh le haghaidh taistil ardaitheoir/tralaí
- Córas stad éigeandála Scor sábháilteachta ag go leor suíomhanna







6. Gnéithe Sábháilteachta - Teorantóir ró-ualaithe Córas leictreonach monatóireachta ualaigh
- Córas frith-imbhuailte Léasair nó radair-bunaithe le haghaidh oibríochtaí craein iolracha
- Ainéimiméadar (samhlacha lasmuigh) Monatóireacht ar luas na gaoithe le múchadh uathoibríoch
- Córas maolánach & tuairteora Ionsú fuinnimh ag teorainneacha taistil



7. Extras Struchtúrtha - Siúlbhealaí & ardáin Rochtain cothabhála le dromchlaí frithsleamhnáin
- Soilsiú limistéar oibre LED don chóras soilsithe le haghaidh oibríochtaí oíche
- Cosaint ar chreimeadh Bratuithe speisialta nó galbhánú lena n-úsáid lasmuigh

Sceitse



Príomh-theicniúil



Buntáistí Craenacha Gantry Girder Leictreach Dúbailte

Gné	Sochar	Sonraíocht Theicniúil
1. Cumas Luchtaithe Ard	Láimhseálann sé 5-550+ tonna (vs. teorainn 1-20 tonna le crios singil)	Laghdaítear sraonadh (<1/1000 span)
2. Réise Leathnaithe	Clúdaíonn sé raonta 10-40m gan tacaíocht idirmheánach	Spásáil cos inchoigeartaithe le haghaidh solúbthachta suímh
3. Superior Hook Airde	Ardaitheoir breise 1-2m i gcomparáid le crios aonair (gan aon bhacainn bhíoma níos ísle)	Uasmhéadaíonn céimseata girder optamaithe an spás ingearach
4. Marthanacht Feabhsaithe	saolré 25-30 bliain le cothabháil cheart (cruach grád strus M25)	Cosaint IP55 do chomhpháirteanna lasmuigh
5. Rialú Beachtais	Cruinneas suite ±5mm le VFDs agus aiseolas ionchódóra	Córas coscánaithe 4-chéim le haghaidh stadanna mín
6. Iomarcaíocht Sábháilteachta	Coscáin dhé-chiorcaid + teorannóir ró-ualaithe + ainéimiméadar (do mhúnlaí lasmuigh)	Córais sábháilteachta rátáilte SIL-3
7. Saincheapadh	Inchumraithe le maighnéid, grabs, nó córais suite uathoibrithe	Suas le 3 ardaitheoir neamhspleách ar chraein amháin
8. Éifeachtúlacht Fuinnimh	Aisghabhann coscánaithe athghiniúna 15-20% fuinnimh le linn ísliú	Éifeachtúlacht préimhe IE4



Déantúsaíocht Trom

Muilte Cruach: Láimhseáil corna (suas le 400 céim comhthimpeallach)

Gné Speisialta:Cáblaí resistant teasa + íomháú teirmeach

Longthógáil: Craenacha gantry le réisí 50m+

Sampla:Samhlacha cumais 800 tonna Hyundai Heavy Industries

Tionscadail Bonneagair

Tógáil Droichid: Suiteáil deighleog réamhtheilgthe

Cás-Staidéar:Hong Cong{0}}Zhuhai-D'úsáid Macao Bridge craenacha réise 32m

Gléasraí Cumhachta: Tógáil tuirbín (cruinneas<10mm alignment)

Pointe Sonraí:2,000+ craenacha den sórt sin in earnáil chumhachta na Síne



Tá roinnt céimeanna i gceist le próiseas táirgthe aDouble Girder Gantry Crane i gCeardlann lasmuigh, ó dhearadh agus innealtóireacht go monarú, cóimeáil agus tástáil. Seo thíos miondealú mionsonraithe ar an bpróiseas táirgthe tipiciúil:

---

1. Dearadh & Innealtóireacht

Dearadh Coincheapúil:Cruthaíonn innealtóirí sceitsí tosaigh agus samhlacha 3D bunaithe ar acmhainn ualaigh (200 tonna), teacht, soghluaisteacht, agus coinníollacha comhshaoil ​​(úsáid mhuirí).

Anailís Struchtúrtha:Cinntíonn Anailís Eilimint Chríochnaithe (FEA) gur féidir leis an gcraen ualaí dinimiciúla, fórsaí gaoithe agus tonnta a láimhseáil.

Córais Hiodrálacha & Leictreacha:Dearadh sorcóirí hiodrálacha, winches, agus córais rialaithe le haghaidh oibríochtaí ardaithe mín.

Roghnú Ábhar:Cruach-ard-neart (m.sh. ASTM A514) le haghaidh frithsheasmhacht in aghaidh creimeadh i dtimpeallachtaí mara.

Comhlíonadh Rialála:Buaileann caighdeáin cosúil leDNV-GL, ABS, nó Lloyd's Registerle haghaidh craenacha mara.

---

2. Soláthar Ábhar

Plátaí Cruach & Bíomaí:Foinsithe don bhorradh, don chassis, agus don chreat struchtúrach.

Comhpháirteanna Hiodrálacha:Caidéil, sorcóirí, píobáin, agus comhlaí ó sholáthraithe deimhnithe.

Córais Leictreacha:Mótair, braiteoirí, agus painéil rialaithe (go minic uiscedhíonach le haghaidh úsáide mara).

Rópaí Sreanga & Sheaves:Cáblaí cruach de ghrád ard -le haghaidh ardaithe.

---

3. Déantúsaíocht

A. Déantúsaíocht Struchtúrtha

Gearradh & Múnlú:plasma CNC / gearradh léasair le haghaidh páirteanna beachtais.

Táthú:Táthú uathoibrithe agus láimhe (Táthú Arc Báite le haghaidh rannóga tiubh).

Tógáil Boom:Dearadh laitíse nó teileascópach le haghaidh neart agus soghluaisteachta.

Cassis & Outriggers:Treisithe le haghaidh cobhsaíochta le linn ardaitheoirí.

B. Comhthionól Hiodrálacha & Meicniúla

Córas hiodrálacha:Suiteáil caidéil, sorcóirí, agus píobáin.

Winches & Drumaí:Feistithe le haghaidh oibríochtaí ardaithe agus ísliú.

Meicníocht Sleamhnáin:Ceadaíonn rothlú 360 céim (más infheidhme).

C. Córais Leictreacha & Rialaithe

Cábáin Rialaithe:Stáisiún oibreora uiscedhíonach le luamhán stiúrtha/braiteoirí.

Monatóireacht Luchtaithe:Luchtaigh cealla agus lasca teorann ar mhaithe le sábháilteacht.

Soláthar Cumhachta:Inneall díosail nó mótar leictreach (grád mara).

---

4. Cóimeáil & Comhtháthú

Suiteáil Boom:Feistithe ar an bhfonnadh le pointí maighdeog.

Frithmheáchan:Curtha leis mar chomhardú (má theastaíonn).

Sreangú Deiridh & Pluiméireacht:Córais hiodrálacha agus leictreacha a nascadh.

Péinteáil & Cumhdach:Péint in aghaidh-chreimeadh (bratuithe eapocsa nó since).

---

5. Tástáil & Rialú Cáilíochta

Tástáil Luchtaithe:200 tonna á ardú (+25% tástáil ró-ualaithe, de réir caighdeáin).

Tástálacha Feidhme:Seiceáil gluaiseachtaí hiodrálacha, rothlú, agus cobhsaíocht.

Tástálacha Comhshaoil:Tástálacha spraeála salainn le haghaidh marthanacht mhara.

Seiceálacha Sábháilteachta:Córais stad éigeandála, aláraim ró-ualaithe.

---

6. Seachadadh & Coimisiúnú

Iompar:Díchumtha le haghaidh loingseoireachta nó seachadta mar aonad soghluaiste.

Ar-Tionól an tSuímh:Reassembled ag an duga nó longchlós.

Oiliúint Oibreora:Prótacail láimhseála agus sábháilteachta.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
