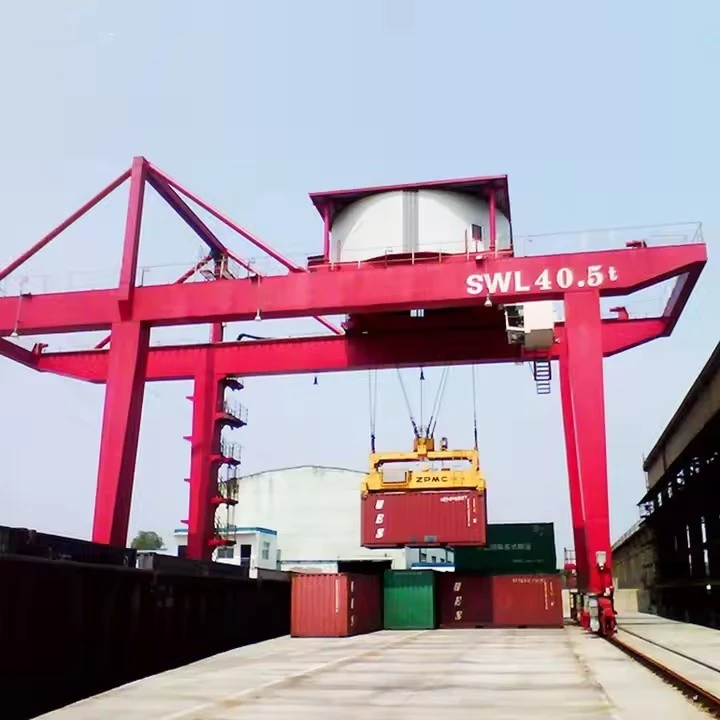

Craein Gantry Le haghaidh Coimeádáin

Cineálacha Craenacha Gantry Coimeádán

1. Craenán Gantraí Tuirseach (RTG) rubair

Soghluaisteacht:Ritheann sé ar bhoinn rubair (ní gá ráillí).

Úsáid Cás:Cruachta coimeádán i gclóis, críochfoirt idirmhódúla.

Airde Cruachta:De ghnáth 4-5 ard (1-over-4).

Roghanna Cumhachta:Díosal, leictreacha (E-RTG), nó hibrideach.

2. Craen Iarnróid-Geantraí Feistithe (RMG).

Soghluaisteacht:Bogann sé ar ráillí seasta.

Úsáid Cás:Críochfoirt-arddlúis, poirt uathoibrithe.

Airde Cruachta:Suas go dtí 6-7 ard (1-over-6).

Cumhacht:Leictreach go hiondúil (cumhacht greille).

3. Seol-go-Chladach (STS) Gantry Crane

Soghluaisteacht:Ritheann sé ar ráillí feadh an ché.

Úsáid Cás:Longa á luchtú/díluchtú (long-go-aistriú talún).

Cumas Ardaithe:50-100+ tonna (do shoithí ultra-mór).

4. Craein Gantry Soghluaiste (Níos lú, Inaistrithe)

Soghluaisteacht:Rothaí nó rian-bunaithe le haghaidh socruithe sealadacha.

Úsáid Cás:Láithreáin tógála, iostaí beaga, lóistíocht éigeandála.

Cumas Ardaithe:10-50 tonna.



Roghnú an Gantry Crane Ceart

Ar mhaithe le solúbthacht agus soghluaisteacht → RTG

Le haghaidh uathoibriú ard & cruachta dlúth → RMG

Le haghaidh oibríochtaí ar ché an chalafoirt → STS



RTG vs RMG vs STS Craenacha Gantry

Gné	Craein RTG	RMG Craein	Craein STS
Soghluaisteacht	Boinn rubair	Ráillí	Ráillí (taobh na cé)
Airde Stack	4-5 ar airde	6-7 ar airde	N/A (a sheoladh-go-i dtír)
Uathoibriú	Is féidir	Coitianta	Casta
Costas	Meánach	Ard	An-Ard
Is Fearr Le haghaidh	Clós meánach	Críochfoirt-arddlúis	Céanna calafoirt



Comhpháirteanna Croí PLC, Inneall, Bearing, Giarbhosca, Mótar, Soitheach brú, Gear, Caidéal

Áit Tionscnaimh Henan, an tSín

Barántas 1 Bliain

Meáchan (KG) 30000 kg

Iarratas Clós réamhtheilgthe, láithreán tógála, stóras, etc.

Ainm an táirge iompróir straddle 40 tonna rubair craenacha gantry girder aonair tuirseach

Crane Cineál Cineál A, Girdéar Aonair, Iompróir Straddle Giorra Dúbailte

Meicníocht ardaithe Riachtanais an Chustaiméara

Modh Rialaithe Rialú cábáin + Cianrialú

Cumas Ardaithe 5~1200 Ton

Modhanna Il Stiúrtha Téigh díreach, taisteal trasna, stiúradh timpealláin, etc.

Suiteáil ar-suíomh agus ar líne

Motor branda cáiliúil

Dleacht Oibre A3~A5



A crann gantry coimeádánmeaisín casta atá deartha chun coimeádáin loingseoireachta a láimhseáil go héifeachtach. Anseo thíos tá miondealú mionsonraithe ar a phríomhchodanna:



1. Comhpháirteanna Struchtúracha

A. Fráma Gantry (Príomhdhroichead)

An príomh-ualach-struchtúr iompair thar an réimse oibre.

Déanta as cruach-ard-neart chun ualaí troma a sheasamh.

Tacaíonn antralaí, ardaitheoir, agus scaiptheoir.

B. Cosa & Carráistí Deiridh

Tacaíochtaí ingearacha a choinníonn an fráma gantry.

Feistithe le:

Boinn rubair (RTG)le haghaidh soghluaisteachta.

Rothaí iarnróid (RMG/STS)le haghaidh gluaiseachta treoraithe.

Tá roinnt samhlachacosa hiodrálachale haghaidh cobhsaíochta.

C. Boom (Do Chraenacha STS)

Lámh insínte chun dul thar long.

Luffing (uillinn inchoigeartaithe-) nó dearadh fosaithe.

2. Córas Ardaithe & Láimhseála

A. Meicníocht Ardaithe

Mótair leictreacha nó hiodrálachacumhacht an ardú.

Áirítear:

Rópaí sreinge & sguabanna(le haghaidh ardaithe).

Drumaí & ulóga(do bhainistiú cábla).

Cumas ardaithe:30–100+ tonna(ag brath ar an gcineál).

B. Córas Tralaí

Bogann sé go cothrománach ar feadh an léas gantry.

Déanann anardaitheoir agus scaiptheoirle haghaidh suíomh beacht.

Is féidir a bheithláimhe, leath-uathoibríoch, nó go hiomlán uathoibrithe.

C. Scaipeadh (Ardaitheoir Coimeádán)

Ag gabháil le coimeádáin viaglais twist.

Inchoigeartaithe le haghaidh20 troigh, 40 troigh, 45 troigh, agus -ciúb ar airdecoimeádáin.

Tá ag cuid acuuathoibríoch-latálale haghaidh oibríochtaí níos tapúla.

3. Córas Soghluaisteachta & Céide

A. Meicníocht Taistil

RTG:Boinn rubair (8-16 rothaí) le haghaidh saorghluaiseachta.

RMG/STS:Iarnród-rothaí treoraithe le haghaidh ailíniú beacht.

B. Mótair Tiomána & Foinse Cumhachta

Díosal-leictreach(RTGanna traidisiúnta).

Leictreach (E-RTG)trí ríl cábla nó ceallraí.

hibrideach(díosal + ceallraí le haghaidh coigilteas breosla).

C. Stiúradh & Coscánú

Modhanna Stiúrtha RTG:

Stiúradh portán(gluaiseacht trasnánach).

90 céim stiúrtha(casadh daingean).

Córas coscánaithe:

Coscáin diosca + coscánaithe athghiniúna (do E-RTG).

Feidhmeanna stad éigeandála.

4. Córais Rialaithe & Uathoibrithe

A. Cábáin Oibreora

Suite ar an droichead le haghaidh infheictheachta.

Feistithe leluamhán stiúrtha, scáileáin tadhaill, agus ceamaraí.

B. Cianrialú (Roghnach)

Oibriú gan sreang ó leibhéal na talún.

Feabhsaítear sábháilteacht i gclóis ghnóthach.

C. Gnéithe Uathoibriú & Cliste

Córas frith{0}}sway(láimhseáil ualaigh níos moille).

Scanóirí léasair & ceamaraí(brath constaicí).

Suíomh GPS/RTK(le haghaidh cruachta uathoibrithe).

Optamú bunaithe ar AI-(do phleanáil bealaigh).

5. Comhpháirteanna Sábháilteachta & Cúnta

A. Outriggers/Cobhsaitheoirí

Tacaíochtaí insínte chun tipping a chosc le linn ardaitheoirí.

B. Córais Friotaíocht Gaoithe

Ainéimiméadar(braiteoir luas gaoithe).

Múchadh uathoibríoch i gaotha arda.

C. Soilsiú & Braiteoirí

Soilse oibre faoi stiúirle haghaidh oibríochtaí oíche.

Braiteoirí luchtaithe(cosc ar ró-ualach).

Braiteoirí cóngarachta(imbhualadh a sheachaint).

6. Breiseáin Roghnacha{{1}Ar

Leagann gineadóir(cumhacht cúltaca).

Pacáistí ceallraí(do RTGanna leictreacha).

Bogearraí cruachta uathoibrithe(le haghaidh críochfoirt chliste).



sceitse





Buntáistí Craenacha Gantry Coimeádán:

Ard-Éifeachtúlacht

Láimhseáil tapa coimeádán (30-50 bogadh / uair an chloig le haghaidh RTGanna)

Níos tapúla ná cruachóirí nó forklifts a bhaint amach

Cumas gluaiseachta cothrománach/ingearach comhuaineach

Optamú Spáis

Cruachta ingearach (suas le 7 gcoimeádán ar airde do RMGanna)

Pasanna caola oibre (chomh beag le 15m do RTGanna)

Úsáid spáis chlós 40-60% níos fearr ná sliotáin talún

Solúbthacht Oibriúcháin

Is féidir RTGanna soghluaiste a athshuíomh de réir mar is gá

Láimhseáil méideanna coimeádáin iolracha (20'-53')

Is féidir oibriú i ngach aimsir

Éifeachtúlacht Costas

Costais saothair níos ísle (1 oibreoir in aghaidh na craein)

Ídiú breosla laghdaithe (Úsáideann E{0}RTGanna ~50% níos lú fuinnimh)

Bonneagar talún íosta ag teastáil

Acmhainneacht Uathoibrithe

Leaganacha go hiomlán uathoibrithe ar fáil

Comhtháthú le córais oibriúcháin teirminéil

Cumais chianmhonatóireachta agus rialaithe

Gnéithe Sábháilteachta

Córais in aghaidh-imbhuailte

Táscairí nóiméad luchtaithe

Rialú uathoibríoch sway



Teirminéil Coimeádán Port

Cruacháil clóis agus aisghabháil

Oibríochtaí luchtaithe/díluchtaithe trucail

Aistrithe idir críochfoirt

Áiseanna Idirmhódúla

Iarnród-go-aistrithe trucaile

Bainistíocht clóis coimeádán

Trasna{0}}oibríochtaí cuála

Oibríochtaí Iosta

Stóráil coimeádán folamh

Cothabháil agus deisiú coimeádáin

Limistéir stáitse trealaimh

Feidhmchláir Speisialaithe

Láimhseáil lasta tionscadail

Oibríochtaí ardaithe troma

Tacaíocht loighistic mhíleata



1. Céim deartha: Déan paraiméadair an chraen a chinneadh, mar shampla ualach rátáilte, réise agus airde ardaithe, de réir riachtanais an chustaiméara agus timpeallacht oibre. Déan dearadh struchtúrach mionsonraithe, lena n-áirítear príomh-bhíoma, bhíoma deiridh, craein, meicníocht ardaithe, etc., chun a chinntiú go gcomhlíonann an dearadh caighdeáin sábháilteachta agus riachtanais úsáide. Roghnaigh ábhair chuí de réir an dearadh, cruach ard-neart de ghnáth chun cobhsaíocht agus marthanacht an struchtúir a chinntiú.

2. Céim déantúsaíochta: Ullmhaigh na hamhábhair agus na codanna riachtanacha de réir na líníochtaí dearaidh. Déan an cruach a ghearradh, a lúbadh agus a mhúnlú chun comhpháirteanna struchtúracha a ullmhú mar phríomh-bhíomaí agus bíomaí deiridh. Weld na comhpháirteanna éagsúla agus cuir le chéile iad i struchtúr iomlán. Éilíonn an chéim seo cáilíocht táthú ráthaithe chun neart agus cobhsaíocht a chinntiú.

3. Meaisínithe: Meaisínithe príomhchodanna cosúil le mótair, giaranna, imthacaí, etc. chun a chinntiú go gcomhlíonann a gcuid méid agus cruinneas na ceanglais. Méadaíonn cóireáil frith-chreimeadh na gcomhpháirteanna, mar phéinteáil agus ghalbhánú, marthanacht agus aeistéitic an trealaimh.

4. Suiteáil córas leictreach: Suiteáil comhpháirteanna leictreacha ar nós mótair, rialaitheoirí, lasca, braiteoirí agus córais aláraim. Ceangail agus cáblaí sreang chun gnáthoibriú an chórais leictreachais a chinntiú.

5. Céim an Tionóil: Bailigh na comhpháirteanna agus na córais go léir ina n-iomláine, ceangail an meicníocht ardaithe, meicníocht reáchtáil tralaí agus córas rialaithe. Déan iniúchadh cuimsitheach ar an gcraen cóimeáilte chun a chinntiú go bhfuil na comhpháirteanna agus na córais go léir ag obair i gceart, agus réamhdhífhabhtú a dhéanamh.

6. Céim tástála: Déan tástáil ualach statach ar an gcraen chun an neart agus an chobhsaíocht struchtúrach a sheiceáil. Déan tástáil dhinimiciúil ar an gcraenach, lena n-áirítear tástálacha ar ardú, bogadh, coscánaithe agus feidhmeanna eile, chun a chinntiú go gcomhlíonann a fheidhmíocht na ceanglais dearaidh. Seiceáil feidhmeanna feistí sábháilteachta, mar shampla lasca teorainn, cosaint ró-ualach, etc., chun sábháilteacht an trealaimh a chinntiú le linn oibriú.

7. Rialú cáilíochta: Rialú cáilíochta a dhéanamh ar gach nasc sa phróiseas táirgthe chun a chinntiú go gcomhlíontar caighdeáin tionscail agus riachtanais an chustaiméara. Taifead sonraí éagsúla agus torthaí cigireachta sa phróiseas táirgthe le haghaidh inrianaitheachta agus anailíse ina dhiaidh sin.

8. Seachadadh agus suiteáil: Pacáil agus ullmhaigh an craein críochnaithe le haghaidh iompair chun a chinntiú nach ndéantar damáiste dó le linn iompair. Seachadadh an craein chuig suíomh an chustaiméara lena suiteáil, agus déan dífhabhtú agus glacadh leis ar-suíomh. Oiliúint oibríochta a sholáthar do chustaiméirí chun a chinntiú go bhfuil siad inniúil in úsáid agus cothabháil na craein.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
