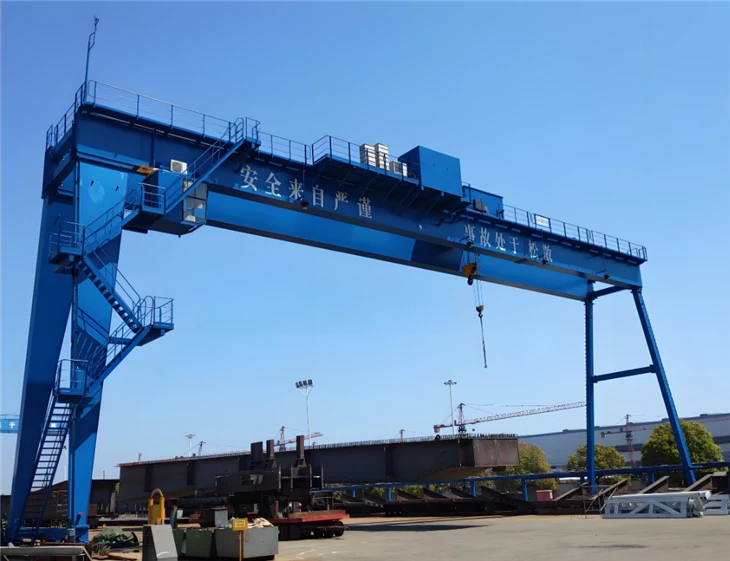

Ardéifeachtúlacht Ard&iso 5 Ton 10 Tona 20 Tona Craein Gantraí Gáirdín Dúbailte

Tá anArd-Éifeachtúlacht C&iso 5 tona 10 tona 20 tona Craein Gantraí Girder Dúbailteis réiteach ardaithe ardchumais, tromshaothair é a innealtóireacht go sonrach do thimpeallachtaí éilitheacha tionsclaíochta agus tógála. Deartha le dhá phríomh-bhíoma láidir agus á thiomáint ag córas tiomána mótair, cinntíonn an craein seo feidhmíocht iontaofa, rialú cruinneas, agus neart ardaithe eisceachtúil. De ghnáth bíonn sé feistithe le tralaí ardaitheoir a thrasnaíonn feadh bíomaí an droichid, rud a ligeann do láimhseáil ábhar solúbtha agus éifeachtach.

Tá an craein droichead seo oiriúnach le haghaidh oibríochtaí a éilíonn láimhseáil ualaí an-trom agus ró-mhór, mar shampla i longchlóis, déantúsaíocht innealra trom, clóis chruach, stáisiúin chumhachta agus tionscadail bhonneagair. Soláthraíonn a chumraíocht struchtúrach cobhsaíocht agus tacaíocht níos fearr, agus cumasaíonn an mheicníocht mhótair gluaiseacht craein go réidh agus go huathoibríoch ar mhaithe le héifeachtúlacht oibriúcháin feabhsaithe.

I measc na bpríomhbhuaicphointí tá:

Cumas Rátáilte:150 tonna

Réise & Airde Ardaithe:Inoiriúnaithe chun freastal ar riachtanais an tsuímh

Cineál Struchtúir:Droichead girder dúbailte le bíomaí bosca nó truss

Córas Tiomántáin:Mótaraithe le tarchur chun cinn le haghaidh gluaiseacht réidh

Cineál ardaitheoir:Tralaí ardaithe tromshaothair le gluaiseacht beacht ingearach agus cothrománach

Mód Oibriúcháin:Rialú cábáin, cianrialtán gan sreang, nó rialú siogairlín

Comhpháirteanna Croí PLC, Inneall, Bearing, Giarbhosca, Mótar, Soitheach brú, Gear, Caidéal

Áit Tionscnaimh Henan, an tSín

Barántas 1 Bliain

Meáchan (KG) 30000 kg

Iarratas Clós réamhtheilgthe, láithreán tógála, stóras, etc.

Ainm an táirge 40 ton iompróir straddle rubair craenacha gantry girder aonair tuirseach

Crane Cineál Cineál A, Girdéar Aonair, Iompróir Straddle Giorra Dúbailte

Meicníocht ardaithe Riachtanais an Chustaiméara

Modh Rialaithe Rialú cábáin + Cianrialú

Cumas Ardaithe 5~1200 Ton

Modhanna Stiúrtha Iolracha Téigh díreach, taisteal trasna, stiúradh timpealláin, etc.

Suiteáil ar-suíomh agus ar líne

Motor branda cáiliúil

Dleacht Oibre A3~A5

Príomhshrónbheannach Bhíoma Dúbailte

Cineál:Bosca-cineál nó truss-cineál struchtúr cruach táthaithe

Feidhm:Tacaíonn an tralaí ardaitheoir agus aistríonn sé an t-ualach chuig na carráistí deiridh

Gné:Ard-rigidity agus cumas iompair ualaigh le haghaidh oibríochtaí móra tonnáiste

Cosa Tacaíochta (Gantry Cosa)

Struchtúr:Cosa cruach dochta ag nascadh an príomh-bhíoma leis na carráistí deiridh

Feidhm:Tacaíonn sé le hualaí ingearacha agus coinníonn sé cobhsaíocht struchtúrach

Gnéithe Breise:Ardáin chothabhála agus dréimirí le haghaidh rochtana

Tralaí Ardaithe

Cumraíocht:Feistithe idir nó ar bharr na bíomaí dúbailte

Comhpháirteanna:Meicníocht ardaithe (mótar, druma, rópa sreang), fráma tralaí, agus córas roth

Feidhm:Feidhmíonn ardú ingearach agus gluaiseacht chothrománach feadh an droichid

Carráistí 3.End

Feidhm:Ceangail na príomhléasanna leis na rothaí reatha

Tiomáint:Feistithe le rothaí mótairithe le haghaidh taistil craein feadh na ráillí droichead

Dearadh:Áirítear maoláin, teanntáin iarnróid, agus lasca teorann le haghaidh sábháilteachta

Meicníocht Taistil 4.Ground

Cineál Tiomána:-rothaí mótair-tiomáinte (córas tiomántán singil nó dúbailte)

Tairiscint:Cumasaíonn sé gluaiseacht fadaimseartha na craein uile feadh rianta

Rialú:Gluaiseacht sioncronaithe trí rialtáin inverter nó PLC-bunaithe

Meicníocht Taistil 5.Ground

Cineál Tiomána:-rothaí mótair-tiomáinte (córas tiomántán singil nó dúbailte)

Tairiscint:Cumasaíonn sé gluaiseacht fadaimseartha na craein uile feadh rianta

Rialú:Gluaiseacht sioncronaithe trí rialtáin inverter nó PLC-bunaithe

Roth craein

Príomhghnéithe Rothaí Craein; Ábhar: De ghnáth déanta as cruach ard-neart nó ábhair chóimhiotalaithe chun ualaí troma a sheasamh agus cur i gcoinne caitheamh. Áirítear le hábhair choiteann cruach carbóin, cruach brionnaithe, nó cruach chóireáilte teasa chun marthanacht a fheabhsú.

Dearadh: Rothaí Maol: Úsáidte le haghaidh ráillí le barr cothrom, a cheadaíonn solúbthacht gluaiseacht cliathánach. Rothaí Flanged: Gné feire ar thaobh amháin chun cosc ​​a chur ar an ráillí agus chun ailíniú leis an ráille a choinneáil.

Próifíl Tread: Deartha chun an t-ualach a dháileadh go cothrom agus wear.Dimensions a laghdú:Athraíonn ag brath ar mhéid agus ar chumas na paraiméadair crane.Key trastomhas roth, leithead tread, agus flange tiús.Mounting:Feistithe ar acastóirí nó shafts, go díreach nó trí imthacaí.

Hook Crane

Príomhghnéithe Ábhar Hooks Crane: Go hiondúil déanta as ábhair ard-láidre amhail cruach bhrionnaithe nó cruach cóimhiotail. Deartha chun ualaí troma, fórsaí imbhuailte agus coinníollacha oibre crua a sheasamh

Dearadh: Hook Aonair: A simplí, dearadh díreach a úsáidtear le haghaidh ardaithe ginearálta tasks.Double Hook: Gnéithe dhá prongs, a úsáidtear le haghaidh chothromú ualaí níos troime agus strus a laghdú ar gach Hook Hook.Rotating: Ceadaíonn uainíocht 360-céim le haghaidh positioning.Safety ualach beacht Latch: Áirítear ar an chuid is mó crúcaí craein latch chun cosc ​​a chur ar an ualach ó slipping as an Hook.

Acmhainn Luchtaigh:Athraíonn go forleathan ag brath ar dhearadh agus ar fheidhmiú na craein.

Cruthanna Hook: C-Hook: Úsáidtear é chun cornaí agus ualaí sorcóireacha a láimhseáil. Hook Súile: Tá súil chiorclach ann chun an t-ardaitheoir nó an slabhra a cheangal go slán.

Mótar

Príomhghnéithe Mótair Crane Cineálacha Mótair:Mótair Ionduchtúcháin Cage Iora:A úsáidtear go coitianta le haghaidh a marthanachta agus cothabhála íseal.Feiliúnach d'fheidhmchláir a éilíonn luas tairiseach. Mótair Ionduchtúcháin Fáinne Slip:Úsáidte nuair a bhíonn gá le luas athraitheach, mar shampla i meicníochtaí ardaithe. Mótair Servo:Smacht beacht a sholáthar, a úsáidtear go minic in ardchraenacha.Córais choscánaithe: san áireamh {}córais choscánaithe san áireamh.

Rátáil Chumhachta:Raonta ó chúpla cileavata do chraenacha beaga go dtí na céadta cileavata do chraenacha tionsclaíocha tromshaothair. Braitheann an rátáil ar acmhainn ardaithe na craein agus ar riachtanais oibríochtúla.

Dearadh: Timthriall Dualgais: Deartha le haghaidh oibríochta eadrannach nó leanúnach, ag brath ar an bhfeidhmchlár.Insliú: Insliú de ghrád ard chun timpeallachtaí crua tionsclaíochta a sheasamh.

Gnéithe Rialaithe: Is minic a oibríonn mótair le Tiomántáin Minicíocht Athróg (VFD) nó le rialtóirí mótair le haghaidh: Luasghéarú rialaithe luais. luasghéarú réidh agus luasmhoilliú. tomhaltas cumhachta laghdaithe.

Córas aláraim fuaime agus solais & lasc teorann

Príomhghnéithe an Chórais Aláraim,Aláram Inchloiste (Fuaim)Astaíonn sé fuaim ard, ar leith, cosúil le siren nó dordánaí, chun oibrithe a chur ar an airdeall. pearsanra i dtimpeallachtaí torannacha nó nuair a úsáidtear cosaint éisteachta.

Comhtháthú Rialaithe;Gníomhachtú go huathoibríoch le linn oibríochtaí sonracha (m.sh., ardú, taisteal) nó de láimh ag an oibreoir.Is minic a chomhtháthaítear le córais sábháilteachta eile cosúil le-braiteoirí imbhuailte. Feidhmeanna an Chórais Aláraim Foláirimh Ghluaiseachta: Tabhair rabhadh d'oibrithe nuair a bhíonn an chraen nó an t-ualach ag gluaiseacht. Cosc ar Imbhualadh: Comhartha constaicí féideartha nó cóngaracht do threalamh eile.

Tásc Éigeandála: Aibhsigh lochtanna, coinníollacha ró-ualaithe, nó éigeandálaí eile. Leideanna Cothabhála Déan tástáil rialta ar leibhéil fuaime agus infheictheacht solais. Athsholáthair-bolgáin caite, LED, nó callairí. Cinntigh sreangú cuí agus nasc leis an gcóras rialaithe.

Feistí Sábháilteachta

Feistí Sábháilteachta i gCraenacha Gantraí an tSoláthair,Tá feistí sábháilteachta i gcraenacha droichead seasta riachtanach chun oibrithe, trealamh agus ábhair a chosaint le linn oibriú. Cuidíonn siad le timpistí a chosc, oibríochtaí craein réidh a chinntiú, agus cloí le rialacháin sábháilteachta san ionad oibre.

a úsáidtear i gcraenacha droichead seasta: Feidhm an Ghléis um Chosaint Ró-Ualaithe: Cosc ar an gcraen ualaí a ardú a sháraíonn a toilleadh rátáilte.

Meicníocht:Feistithe le cealla ualaigh nó tomhasairí brú chun an t-ualach a thomhas. Cuireann sé isteach go huathoibríoch ar an oibríocht ardaitheoir má sháraíonn an t-ualach an teorainn.

Gléasanna Frith-Imbhuailte,Feidhm: Aimsíonn sé cóngaracht do chraenacha, struchtúir nó constaicí eile. Meicníocht:Úsáideann sé braiteoirí cosúil le ultrasonaic, infridhearg, nó radar chun aláram rudaí.Triogairí a bhrath nó cuireann sé stop le gluaiseacht craein chun imbhuailtí a chosc.

Córas Stop Éigeandála,Feidhm: Ligeann sé d'oibreoirí stop a chur láithreach le gach oibríocht craein i gcásanna éigeandála. Meicníocht:Oibrithe trí chnaipí atá suite ar an bpainéal rialaithe, cianrialtán, nó ag suíomhanna inrochtana. Déanann sé cumhacht do chórais ríthábhachtacha a dhícheangal.

Córas Frith-Sway, Feidhm: Íoslaghdaíonn luascadh ualaigh le linn ardaithe agus gluaiseachta.Meicníocht:Fostú ardchórais rialaithe chun gníomhú in aghaidh éifeachtaí luascadán.Úsáideann braiteoirí agus bogearraí chun luasanna mótair a choigeartú go dinimiciúil.Tábhacht: Feabhsaítear beachtas agus sábháilteacht le linn láimhseála ualaigh.

Mód 11.Control

1. Cineálacha Modhanna Rialaithe le haghaidh Craenacha Gantraí an tSoláthair, Rialú siogairlín; Cur síos: Úsáideann an t-oibreoir aonad rialaithe crogall sreangaithe nó gan sreang chun an craein a oibriú ó achar sábháilte. Comhpháirteanna: Feiste ríomhaire boise le cnaipí nó luamhán stiúrtha chun gluaiseacht agus feidhmeanna a rialú.

2. Rialú cábáin;Cur síos: Tá an t-oibreoir lonnaithe i gcábán rialaithe atá suite ar an gcraen nó in aice le cosán oibriúcháin an chraenach. Comhpháirteanna: Feistithe le cnaipí, luamhán stiúrtha, pedals, agus uaireanta scáileáin tadhaill chun feidhmeanna craein a rialú.

3. Cianrialú; Cur síos: Úsáidtear gléas cianrialaithe gan sreang, ar féidir é a ríomhaire boise nó a chaitheamh ar chorp an oibreora. Comhpháirteanna: Feiste dlúth le cnaipí nó luamhán stiúrtha, cosúil le siogairlín rialaithe ach gan cábla.

4. Rialú Uathoibríoch (Rialú Uathoibríoch); Cur síos: Feidhmíonn an craein de réir orduithe agus seichimh réamhchláraithe gan idirghabháil oibreora. Comhpháirteanna: Áirítear leis braiteoirí, rialtóirí loighic ríomhchláraithe (PLC), agus bogearraí rialaithe a bhainistíonn feidhmeanna na craein.

sceitse

Príomh-theicniúil

Buntáistí Eochair:

1. Cumas Ardaithe agus Cobhsaíocht

Deartha chun láimhseáil suas go dtí150 tonna, tá sé oiriúnach le haghaidh ualaí ró-mhór agus an-trom.

Tá anstruchtúr girder dúbailtesoláthraíonn sé dáileadh ualaigh níos fearr agus sláine struchtúrach feabhsaithe.

2. Córas Tiomána Mótaraithe le haghaidh Oibriú Smooth

Feistithe le acóras taistil faoi thiomáint mótair, ag cinntiú gluaiseacht réidh agus beacht na craein feadh ráillí.

Inverter nó rialú minicíochtaa cheadaíonn tosú bog/stad, ag laghdú caitheamh meicniúil agus ag méadú cruinneas suímh.

3. Láimhseáil Ábhar Éifeachtach agus Solúbtha

Tá anmeicníocht ardaitheoir tralaíbogann feadh na bíomaí dúbailte, ag ligean do ghluaiseacht solúbtha i dtreonna ingearacha agus cothrománacha araon.

Ideal le haghaidh oibríochtaí nuairníl craenacha lasnairde indéantanó i gcás ina bhfuil gá le soghluaisteacht ard.

4. Customizable le haghaidh Iarratais Sonracha

Inchoigeartaitheréise, airde, agus luaschun freastal ar riachtanais tionscadail éagsúla.

Is féidir a bheith feistithe leceangaltáin ardaithe éagsúla(dubháin, grabs, leathadh) le haghaidh tascanna éagsúla ardaithe.

5. Roghanna Rialaithe Il

Tairiscintírialú cábáin, iargúlta, agus pendant, solúbthacht a sholáthar do thimpeallachtaí oibriúcháin éagsúla.

Feabhsaítear sábháilteacht trí chead a thabhairt d’oibreoirí an modh rialaithe is oiriúnaí a roghnú.

6. Sábháilteacht agus Iontaofacht

Áirítearcosaint ró-ualach, lasca teorann, teanntáin iarnróid, agus feidhmeanna stad éigeandála.

Is féidir a bheith feistithe lecórais frith{0}}sway agus imbhuailtí-le haghaidh láimhseáil níos sábháilte ar ualaí criticiúla.

7. Cothabháil CRUA agus Íseal

Tógtha lecruach -ard-neartagus comhpháirteanna cáilíochta le saol seirbhíse fada.

Laghdaíonn ardchórais mhótair agus tiomána teipeanna meicniúla agus íoslaghdaíonn siad riachtanais chothabhála.

8. Costas-Éifeachtach le haghaidh Oibríochtaí ar Mhórscála

Cuireann sé deireadh leis an ngá atá le struchtúr mór craein lastuas.

Laghdaíonn sé costais suiteála agus bunús i gcomparáid le craenacha droichead i roinnt feidhmchlár.

Príomhréimsí Iarratais:

1. Tionscal Longthógála

Comhpháirteanna móra long a ardú agus a chur le chéile mar ailt chabhail, innill, agus plátaí cruach struchtúracha.

Ideal do dhuganna lasmuigh agus do chriosanna déantúsaíochta longchlós áit nach bhfuil craenacha lastuas praiticiúil.

2. Tionscail Cruach agus Miotail

Láimhseáil agus iompar cornaí cruach mhóra, bíomaí, leaca, agus struchtúir miotail throma.

Úsáidtear é i muilte cruach, gléasraí rollta, agus clóis déantúsaíochta miotail throma.

3. Tionscadail Tógála agus Bonneagair

Úsáidtear é le haghaidh bíomaí coincréit réamhtheilgthe a ardú, deighleoga droichead, agus modúil tógála móra.

Oiriúnach d'fhorbairt bonneagair mar dhroichid, tolláin, agus luasbhealaí ardaithe.

4. Déantúsaíocht Trealamh Trom

Bogadh comhpháirteanna innealra mór, bloic inneall, nó córais tionsclaíocha i gceardlanna a tháirgeadh.

Tacaíonn sé le cóimeáil meaisíní tromshaothair cosúil le tuirbíní, gineadóirí agus tochailteoirí.

5. Earnáil na Cumhachta agus an Fhuinnimh

Fostaithe i stáisiúin chumhachta hidrileictreacha agus teirmeacha chun trealamh trom amhail tuirbíní agus claochladáin a shuiteáil agus a chothabháil.

Cuidíonn sé le comhpháirteanna ró-mhóra a iompar le linn tógála nó uasghrádú gléasra.

6. Oibríochtaí Poirt agus Clós

Láimhseálann lasta rómhór, coimeádáin, agus mór-ábhair ag clóis coimeádáin, críochfoirt lasta, agus saoráidí stórála.

Úsáideach go háirithe nuair a bhíonn cumas ard ardaitheoir ag teastáil thar réimse leathan oibre.

7. Tionscail Aeraspáis agus Cosanta

Úsáidtear é chun comhpháirteanna aerárthaí troma nó trealamh cosanta a bhailiú agus a ardú.

Tairiscintí ardaithe beacht agus rialaithe le haghaidh tionóil chriticiúil agus íogair.

Buntáistí Feidhmchláir:

Inoiriúnaithe don dá cheanntimpeallachtaí laistigh agus lasmuigh.

Oiriúnach dorianta seasta iarnróidthar réisí fada agus achair-ardaithe arda.

Feabhsaítearéifeachtúlacht, sábháilteacht, agus táirgiúlachti láimhseáil ábhar le haghaidh comhpháirteanna móra agus trom.

1. Céim deartha: Déan paraiméadair an chraen a chinneadh, mar shampla ualach rátáilte, réise agus airde ardaithe, de réir riachtanais an chustaiméara agus timpeallacht oibre. Déan dearadh struchtúrach mionsonraithe, lena n-áirítear príomh-bhíoma, bhíoma deiridh, craein, meicníocht ardaithe, etc., chun a chinntiú go gcomhlíonann an dearadh caighdeáin sábháilteachta agus riachtanais úsáide. Roghnaigh ábhair chuí de réir an dearadh, cruach ard-neart de ghnáth chun cobhsaíocht agus marthanacht an struchtúir a chinntiú.

2. Céim déantúsaíochta: Ullmhaigh na hamhábhair agus na codanna riachtanacha de réir na líníochtaí dearaidh. Déan an cruach a ghearradh, a lúbadh agus a mhúnlú chun comhpháirteanna struchtúracha a ullmhú mar phríomh-bhíomaí agus bíomaí deiridh. Weld na comhpháirteanna éagsúla agus cuir le chéile iad i struchtúr iomlán. Éilíonn an chéim seo cáilíocht táthú ráthaithe chun neart agus cobhsaíocht a chinntiú.

3. Meaisínithe: Meaisínithe príomhchodanna cosúil le mótair, giaranna, imthacaí, etc. chun a chinntiú go gcomhlíonann a gcuid méid agus cruinneas na ceanglais. Méadaíonn cóireáil frith-chreimeadh na gcomhpháirteanna, mar phéinteáil agus ghalbhánú, marthanacht agus aeistéitic an trealaimh.

4. Suiteáil córas leictreach: Suiteáil comhpháirteanna leictreacha ar nós mótair, rialaitheoirí, lasca, braiteoirí agus córais aláraim. Ceangail agus cáblaí sreang chun gnáthoibriú an chórais leictreachais a chinntiú.

5. Céim an Tionóil: Bailigh na comhpháirteanna agus na córais go léir ina n-iomláine, ceangail an mheicníocht ardaithe, meicníocht reáchtáil tralaí agus córas rialaithe. Déan iniúchadh cuimsitheach ar an gcraen cóimeáilte chun a chinntiú go bhfuil na comhpháirteanna agus na córais go léir ag obair i gceart, agus réamhdhífhabhtú a dhéanamh.

6. Céim tástála: Déan tástáil ualach statach ar an gcraen chun an neart agus an chobhsaíocht struchtúrach a sheiceáil. Déan tástáil dhinimiciúil ar an gcraenach, lena n-áirítear tástálacha ar ardú, bogadh, coscánaithe agus feidhmeanna eile, chun a chinntiú go gcomhlíonann a fheidhmíocht na ceanglais dearaidh. Seiceáil feidhmeanna feistí sábháilteachta, mar shampla lasca teorainn, cosaint ró-ualach, etc., chun sábháilteacht an trealaimh a chinntiú le linn oibriú.

7. Rialú cáilíochta: Rialú cáilíochta a dhéanamh ar gach nasc sa phróiseas táirgthe chun a chinntiú go gcomhlíontar caighdeáin tionscail agus riachtanais an chustaiméara. Taifead sonraí éagsúla agus torthaí cigireachta sa phróiseas táirgthe le haghaidh inrianaitheachta agus anailíse ina dhiaidh sin.

8. Seachadadh agus suiteáil: Pacáil agus ullmhaigh an craein críochnaithe le haghaidh iompair chun a chinntiú nach ndéantar damáiste dó le linn iompair. Seachadadh an craein chuig suíomh an chustaiméara lena suiteáil, agus déan dífhabhtú agus glacadh leis ar-suíomh. Oiliúint oibríochta a sholáthar do chustaiméirí chun a chinntiú go bhfuil siad inniúil in úsáid agus cothabháil na craein.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
