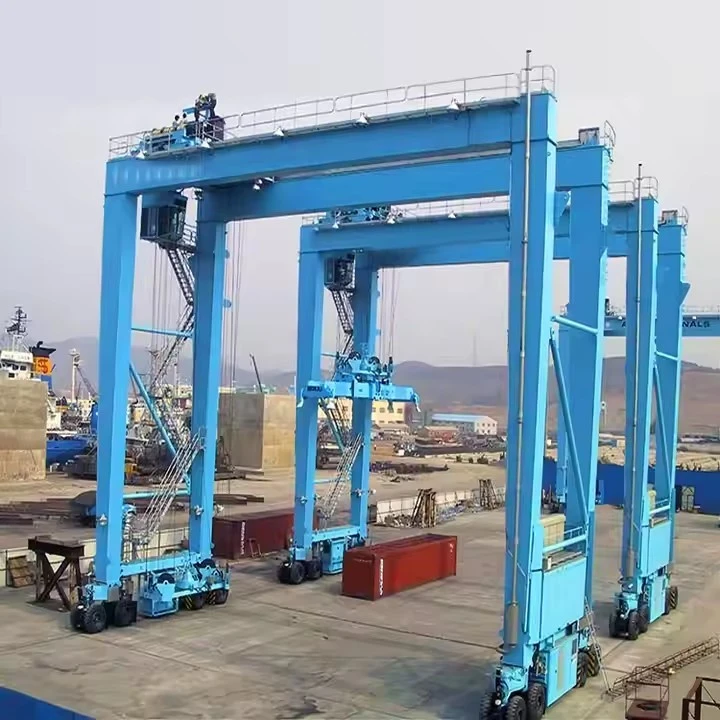

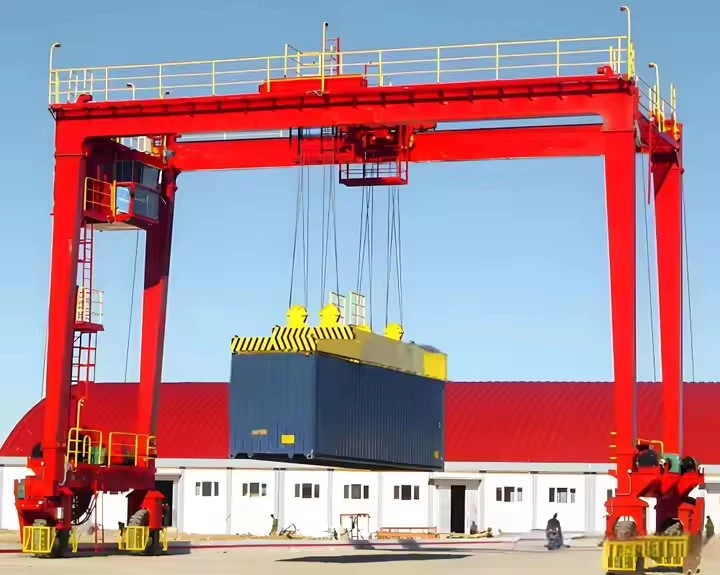

Rubber Tire Tire Soghluaiste Coimeádán Gantry Crane



Cén fáth Roghnaigh Craenacha RTG?

Is fearr le haghaidh láimhseáil coimeádán solúbtha, soghluaistei gcríochfoirt mheánmhéide.

Ideal le haghaidh oibríochtaí leathnaithe calafoirt(níl gá le bonneagar iarnróid).

Cruthúnas don todhchaíle huasghráduithe hibrideacha/leictreacha agus uathoibrithe.



Buntáistí Craenacha RTG:

✔ Solúbthacht– Is féidir é a athlonnú de réir mar is gá.
✔ Cruachta Ard– Optimizes spás clóis.
✔ Dáileadh Brú Talún Níos Fearr(i gcomparáid le-chraenacha gléasta).



Míbhuntáistí:

❌ Cothabháil Níos airde(boinn, córais stiúrtha).
❌ Lúide Cobhsaí sna Gaotha Arda(d'fhéadfadh meicníochtaí glasála a bheith ag teastáil).
❌ Táirgeann RTGanna díosail astuithe(is fearr samhlacha leictreacha/hibrideacha ar mhaithe le hinbhuanaitheacht).



Comparáid le Craenacha Gantry Eile:

Gné	RTG (Rubber Tyre)	RMG (Iarnród-suiteáilte)	STS (Seol-go-Chladach)
Soghluaisteacht	Ard (boinn rubair)	Seasta (ráillí)	Seasta (ráillí)
Úsáid Cás	Oibríochtaí clós	Cláir chlós / iarnróid	Luchtú/díluchtú long
Cumhacht	Díosal / Leictreach / Hibrid	Leictreach	Leictreach
Cruachta	4-6 ar airde	5-7 ar airde	N/A



Cumas Ardaithe: 30 tonna méadrach (30,000 kg)
Réise: 10m–35m (inoiriúnaithe)
Airde Ardaithe: 6m–20m (inchoigeartaithe)
Cineál ardaitheoir: crios dúbailte le hardaitheoir rópa sreang leictreach (cineál QD-)
Córas Taistil: Mótaraithe (iarnród-treoraithe nó rubair-tuirseach)
Cineál Roth: Rothaí cruach (le haghaidh ráillí) / Boinn aeroibrithe (úsáid urláir)
Córas Rialaithe: Cábán-oibrithe nó cianrialtán
Soláthar Cumhachta: 380V/50Hz (3 phas)
Cruach Struchtúrtha: Q345B (ard-neart) le sciath resistant creimeadh

1. Príomh-Fhráma Gantry

An croí-struchtúr cruach comhdhéanta dedhá chosa ingearach, dhá bíomaí cothrománacha, agus acrios crosaire. Deartha le haghaidh ard-rigidity agus imréiteach coimeádáin.

2. Tralaí (Meicníocht Ardaithe)

Taisteal feadh an bhíoma cothrománach; iompraíonn sé an córas scaiptheora agus ardaitheoir. Láimhseálann ardú coimeádán, ísliú, agus suíomh fíneáil.

3. Scaipeadh (Ardaitheoir Coimeádán Teileascópach)

Ceangaltán speisialaithe a ghreamaíonn coimeádáin. De ghnáth inchoigeartaithe a láimhseáil20 troigh, 40 troigh, nó 45 troighcoimeádáin ISO.

4. Meicníocht Ardaithe

Córas winch agus rópa sreinge a úsáidtear chun coimeádáin a ardú tríd an leata. Feistithe le mótair, giarbhosca, coscáin, agus srianta.



5. Meicníocht Taistil Tralaí

Tiomáineann an tralaí feadh girder cothrománach an chraen; áirítear mótair leictreacha, rothaí, agus seaftaí tiomána.

6. Córas Taistil Crane (Roth Bogies)

Cóimeálacha rotha il-acastóra (8 nó 16 bhoinn rubair de ghnáth) a bhogann an chraein droichead ar fad go cothrománach trasna an chlóis.



7. Córas Stiúrtha

Rialaíonn sé rothlú agus treo rotha. Féadfaidh san áireamhCumas pivoting 360 céimle haghaidh maneuverability ard.

8. Córas Soláthair Cumhachta

Cumhachtaithe aggineadóir díosail, hibrideach, nómótar leictreach iomlán. Áirítear umair breosla, cadhnraí, nó córas spól cábla.



9. Córas Leictreach & Painéal Rialúcháin

Painéal láraithe a bhainistíonn oibríochtaí craein, tiomántáin VFD, comhghlasálacha sábháilteachta, agus cosaint ró-ualaithe.

10. Cábáin Oibreora / Consól Cianda

Cábáin suite go hiondúil ar an gcraen nó úsáid acianrialtán gan sreangle haghaidh oibriú sábháilte, solúbtha.

11. Córais Sábháilteachta

Áirítear leis seo srianta ró-ualaithe, córais frith-imbhuailte, stadanna éigeandála, lasca teorann, aláraim luas na gaoithe, córais múchta dóiteáin, agus TCI.

.

12. Córais Soilsithe & Aláraim

Cinntíonn soilse oibre stiúir, rabhcháin rothlach, adharca, agus aláraim locht infheictheacht agus sábháilteacht in oibríochtaí 24/7.

Ardghnéithe Roghnacha

Comhoiriúnacht Feithicle Treoraithe Uathoibrithe (AGV).– I gcás calafoirt lán-uathoibríoch.

Feisteáin Tiontaithe Hibride/Leictrigh– Astuithe a laghdú.

Cianfhaireachán (Braiteoirí IoT)– Maidir le cothabháil thuarthach.

Sceitse

Príomh-theicniúil



Úsáidtear craenacha RTG go forleathan i gcalafoirt, críochfoirt, agus moil lóistíochta mar gheall ar aflexibility, efficiency, and cost-effectiveness. Seo iad a bpríomhbhuntáistí:

1. Soghluaisteacht Ard & Solúbthacht

Ceadaíonn boinn rubair saorghluaiseacht(murab ionann agus-chraenacha droichead suite iarnróid).

Is féidir a bheithathlonnaithe go héascalaistigh den chlós nó chuig críochfoirt éagsúla.

Níl aon rianta seasta ag teastáil, costais bhonneagair a laghdú.

2. Úsáid Spáis is Fearr

Is féidir coimeádáin a chruachadh4-6 ar airde, dlús stórála a uasmhéadú.

Cumraíochtaí réise leathan(m.sh., 6+1, 7+1) eagrú clóis éifeachtach a cheadú.

3. Roghanna Cumhachta Versatile

RTGanna díosail– Feiliúnach do chlós cianda nó do chlóis nach-leictrithe.

Leictreach (eRTG) & Hibrideach RTGanna– Astuithe níos ísle, tíosach ar fhuinneamh.

RTGanna arna gcumhachtú le ceallraí– Ag teacht chun cinn mar rogha eile glas.

4. Táirgiúlacht Ard & Luas

Láimhseáil coimeádán tapa(Toilleadh 30-50 tonna).

RTGanna uathoibrithe (MAR-RTGanna)éifeachtúlacht a fheabhsú le cruachta treoraithe ag AI.

5. Costas Tosaigh Íochtarach vs RMGanna

Níl gá le bonneagar iarnróid, costais socraithe a laghdú.

Níos éasca a imscaradhi gcríochfoirt shealadacha nó leathnaithe.

6. Inoiriúnaitheacht d'Uathoibriú

Is féidir a chomhtháthú leAGVanna (Feithiclí Treoraithe Uathoibríoch).

Oibriú cianda-rialaithe & uathrialaitheachlaghdaíonn costais saothair.

7. Dáileadh Brú Talún Níos Fearr

Scaipeann boinn rubair ualach go cothrom, damáiste talún a laghdú vs. córais iarnróid.



1. Teirminéil Coimeádán Port

Coimeádáin chruachtai mbloic chlós.

Boscaí a aistriúidir trucailí, traenacha, agus craenacha STS.

2. Clóis Iarnróid Idirmhódúil

Coimeádáin á lódáil/díluchtúó thraenacha go leoraithe.

Stóráil shealadachroimh iompar ar aghaidh.

3. Moil & Iostaí Lóistíochta

Coimeádáin fholmha a athshuíomhle haghaidh athúsáide.

Trasna{0}}oibríochtaí cuálain ionaid dáileacháin.

4. Teirminéil Príobháideacha & Suímh Thionsclaíoch

Tionscail throma(cruach, mianadóireacht) láimhseáil coimeádáin mórchóir.

Faoiseamh míleata & tubaiste(bainistíocht coimeádán soghluaiste).

5. Calafoirt Uathoibrithe & Cliste

RTGanna uathoibrithe (MAR-RTGanna)lenascleanúint threoraithe AI-.

Comhtháthú le córais oibriúcháin teirminéil (TOS)le haghaidh rianú fíor-ama.





1. Dearadh agus Pleanáil

Anailís ar Éileamh: De réir riachtanais an chustaiméara agus cásanna úsáide, déantar anailís mhionsonraithe ar éileamh chun sonraíochtaí, ualach, réise, airde ardaithe, srl.

Dearadh Innealtóireachta: Úsáideann innealtóirí CAD agus bogearraí dearaidh eile chun dearadh mionsonraithe a dhéanamh, lena n-áirítear gnéithe struchtúracha, meicniúla, leictreacha agus eile chun a chinntiú go gcomhlíonann an dearadh caighdeáin agus sonraíochtaí ábhartha.

2. Soláthar Ábhar

Roghnú Ábhar: Roghnaigh cruach cuí, mótair, córais rialaithe agus comhpháirteanna eile de réir riachtanais dearaidh.

Scagadh Soláthraithe: Soláthraithe scáileáin ábhar agus comhpháirteanna chun cáilíocht agus iontaofacht na n-ábhar a chinntiú.

3. Próiseáil agus Déantúsaíocht

Gearradh agus Foirmiú: Gearr, táthú, lúbadh agus próisis eile ar chruach chun príomh-bhíomaí, bíomaí deiridh agus comhpháirteanna struchtúracha eile a fhoirmiú.

Meaisínithe: Meaisínithe beachtais na gcomhpháirteanna tábhachtacha, mar shampla casadh, muilleoireacht, druileáil, etc., chun a chinntiú go gcomhlíonann an méid agus an cruinneas na ceanglais dearaidh.

Cóireáil Dromchla: Spraeáil, galbhánú nó meirge-páirteanna miotail chun friotaíocht creimeadh agus aeistéitic a fheabhsú.

4. Tionól

Comhthionól Comhpháirt: Bailigh an príomh-bhíoma, an bhíoma deiridh, an tralaí, an meicníocht ardaithe agus na comhpháirteanna eile chun struchtúr iomlán craein a fhoirmiú.

Suiteáil córas leictreach: Suiteáil trealamh leictreach mar mhótair, caibinéid rialaithe, braiteoirí, lasca teorann, etc. chun gnáthoibriú an chórais leictreachais a chinntiú.

5. Dífhabhtaithe agus tástáil

Réamhdhífhabhtú: Déan réamhdhífhabhtú ar an gcraen chun comhordú agus oibriú gach comhpháirte a sheiceáil.

Tástáil ualaigh: Déan tástáil ualaigh chun sábháilteacht agus cobhsaíocht an chraen faoi ualach rátáilte a chinntiú, agus déan tástáil ar fheidhmeanna feistí sábháilteachta ar nós cosaint ró-ualaithe agus lasca teorann.

Tástáil feidhmíochta: Déan tástáil ar tháscairí feidhmíochta na craein mar luas ardaithe, luas reatha, éifeacht coscánaithe, etc. chun a chinntiú go gcomhlíonann siad na ceanglais dearaidh.

6. Cigireacht cáilíochta

Cigireacht cáilíochta: Déan iniúchadh cáilíochta cuimsitheach ar an gcraenach, lena n-áirítear cuma, méid, feidhmíocht, etc., chun comhlíonadh na gcaighdeán ábhartha a chinntiú.

Measúnú sábháilteachta: Déan measúnú sábháilteachta chun gnáthoibriú gach feiste agus córas sábháilteachta a chinntiú.

7. Seachadadh agus suiteáil

Pacáistiú agus iompar: Pacáil craenacha cáilithe agus ullmhaigh iad le hiompar chuig suíomh an chustaiméara.

Suiteáil ar-suíomh: Déan suiteáil ar-suíomh de réir riachtanais an chustaiméara, lena n-áirítear táirgeadh bunúsach agus dífhabhtú trealaimh.

Oiliúint agus aistriú: Oibreoirí traenach chun a chinntiú go bhfuil máistreacht acu ar mhodhanna oibríochta agus réamhchúraimí sábháilteachta an trealaimh agus go gcríochnóidh siad an obair aistrithe.















Cigireacht Ábhar

Cigireacht Cáilíochta: Déantar iniúchadh cáilíochta dian ar na hamhábhair a ceannaíodh chun a chinntiú go gcomhlíonann siad na ceanglais dearaidh agus na caighdeáin náisiúnta.

Stóráil Ábhar: Stóráiltear ábhair cháilithe de réir aicmithe chun creimeadh nó damáiste a chosc.

Gearradh agus Foirmiú

Gearradh Cruach: Bain úsáid as gearradh plasma, gearradh léasair nó gearradh lasair agus teicneolaíochtaí eile chun an cruach a ghearradh de réir mhéid an líníochta dearaidh.

Próiseáil Foirmithe: Déan an pláta cruach a fhoirmiú trí lúbadh, rolladh, táthú agus próisis eile chun an príomh-bhíoma, beam deiridh agus páirteanna struchtúracha eile a mhonarú.

Táthú

Táthú Comhpháirte: Tá na codanna cruach gearrtha agus foirmithe táthaithe isteach sna príomh-struchtúir mar an príomh-bhíoma, an bhíoma deiridh agus an tralaí. Ní mór an próiseas táthú a rialú go docht chun neart struchtúrach agus cáilíocht táthú a chinntiú.

Cigireacht Weld: Bain úsáid as teicneolaíocht tástála neamh-millteach (amhail tástáil ultrasonaic, tástáil radagrafaíochta) chun na welds a iniúchadh chun a chinntiú nach bhfuil aon scoilteanna nó lochtanna eile ann.

Meaisínithe

Meaisínithe beachtas: Déantar meaisínithe beachta ar phríomhchodanna na craein, mar shampla tacair roth, suíocháin imthacaí, ulóga, etc., chun a gcruinneas tríthoiseach agus cáilíocht an dromchla a chinntiú.

Tionól an meaisín iomlán

Tionól ginearálta: Ar bhonn an réamhthionóil, déantar cóimeáil iomlán na craein, lena n-áirítear suiteáil deiridh an phríomh-bhíoma, an bhíoma deiridh, meicníocht ardaithe, meicníocht siúil, etc.

Coimisiúnú agus tástáil

Faoi choinníollacha dinimiciúla, déantar tástáil ar fheidhmíocht oibriúcháin an chraen, lena n-áirítear tástáil ardaithe, siúil, stiúrtha agus feidhmeanna eile. Déantar méid iomlán an chraen droichead cóimeáilte a sheiceáil chun a chinntiú go gcomhlíonann na toisí go léir na ceanglais dearaidh.

Cóireáil spraeála agus frithchreimeadh

Cóireáil dromchla Baint meirge: Baint meirge ar dhromchla na craein, áirítear ar na modhanna coitianta greanroiseadh, picilte, etc. Spraeáil Topcoat Spraeáil datha: Cóta barrchóta a spraeáil de réir riachtanais an chustaiméara nó caighdeáin tionscail chun éifeacht cosanta agus maisiúil a thabhairt don chraen. Marcáil: Tar éis spraeáil, marcáil faisnéis aitheantais an chraen de réir na sonraíochtaí, mar shampla múnla, ualach rátáilte, etc.

Monarcha agus suiteáil

Pacáistiú agus iompar

Cosaint pacáistithe: Pacáiste cosanta a dhéanamh ar phríomhchodanna an chraen chun damáiste a chosc le linn iompair. Socrú iompair: De réir mhéid an trealaimh agus na coinníollacha iompair, roghnaigh modh iompair oiriúnach chun an craein a iompar chuig suíomh an chustaiméara.

Glacadh agus seachadadh

Glacadh le custaiméirí

Glacadh ar an suíomh: Déanann an custaiméir an craein a ghlacadh ar an suíomh de réir riachtanais an chonartha agus na sonraíochtaí teicniúla chun feidhmíocht agus cáilíocht an trealaimh a sheiceáil.

Ceartú fadhbanna: Má aimsítear aon fhadhbanna, ní mór don mhonaróir iad a cheartú in am chun a chinntiú go gcomhlíonann an trealamh go hiomlán riachtanais an chustaiméara. Seachadadh agus úsáid Oiliúint oibríochta: De ghnáth déanann an monaróir oibreoirí an chustaiméara a oiliúint chun a chinntiú gur féidir leo an craein a oibriú i gceart agus go sábháilte.
