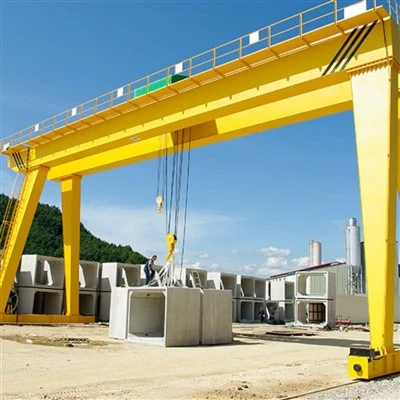

Craein Gantry Cianrialú Gan Sreang





Buntáistí a bhaineann le Cianrialú Gan Sreang:

✔ Sábháilteacht Feabhsaithe– Is féidir leis an oibreoir seasamh glan ón ualach.
✔ Infheictheacht & Beachtas Níos Fearr– Ceadaíonn an suíomh optamach le linn ardaitheoirí.
✔ Táirgiúlacht Mhéadaithe– Níos tapúla agus níos éifeachtaí ná rialú croiche láimhe.
✔ Tuirse Laghdaithe– Ní gá an craein a dhreapadh nó a leanúint.



Comparáid: Rialú Gan Sreang vs siogairlín

Gné	Cianda Gan Sreang	Rialú siogairlín
Sábháilteacht	✔️ Níos Sábháilte (oibríocht achair)	❌ Guaiseacha cábla
Soghluaisteacht	✔️ Saorghluaiseacht	❌ Teoranta ag fad cábla
Costas Suiteála	✔️ Íochtarach (gan córais cábla)	❌ Níos airde (socrú féasta/cábla)
Beachtas	✔️ Infheictheacht & rialú níos fearr	❌ Teoranta ag suíomh seasta
Cothabháil	✔️ Níos lú caitheamh & cuimilt	❌ Rioscaí damáiste cábla



Raon Caighdeánach:1 tonna go 500+ tonna

Cumais choitianta: 5T, 10T, 20T, 50T, 100T, 200T

Fachtóir Sábháilteachta:De ghnáth 1.25x nó 1.5x de SWL (Ualach Oibre Sábháilte)

Raon Tipiciúil:5m go 40m (inchoigeartaithe do chraenacha droichead iniompartha)

Seasta vs. Inchoigeartaithe:

Réise seasta le haghaidh suiteálacha buana.

Réise inchoigeartaithe do spásanna oibre solúbtha.

Raon Caighdeánach:6m go 30m (ag brath ar iarratas)

Is féidir é a shaincheapadh le haghaidh riachtanas speisialta (m.sh., láimhseáil coimeádán).

A1 go A7(Dualgas Éadrom go An-Throm)

A3 (Dualgas Measartha)– Stórais, ceardlanna.

A5 (Dualgas Trom)– Muilte cruach, longchlóis.

A6/A7 (Dualgas Trom Leanúnach)– Calafoirt, teilgcheártaí.

Leictreach:

380V/50Hz (3 phas)– Caighdeán tionsclaíoch.

220V/60Hz (Pas-aonair)– Ceardlanna beaga.

Díosal / Hiodrálacha:Le húsáid lasmuigh/soghluaiste.







A craein gantry rialaithe iargúlta gan sreangcomhdhéanta de roinnt eochair-chomhpháirteanna meicniúla, leictreacha agus rialaithe a oibríonn le chéile chun oibríochtaí ardaithe sábháilte agus éifeachtacha a chinntiú. Anseo thíos tá miondealú mionsonraithe ar a phríomhchodanna:



1. Comhpháirteanna Struchtúracha

A. Príomhshiorra (Droichead)

Feidhm:Tacaíonn an tralaí agus ardaitheoir, iompraíonn an t-ualach.

Cineálacha:

Gáire Aonair:Ualaí níos éadroime (1-20T), cost-éifeachtach.

Gáire Dúbailte:Dleacht-trom (20T+), níos cobhsaí.

Ábhar:Cruach (Q235B, Q345B) nó ailt bosca táthaithe le haghaidh rigidity.

.



B. Cosa (Frámaí Deiridh)

Feidhm:Tacaigh an girder agus aistrigh ualaí go dtí an talamh.

Cineálacha:

Cosa seasta(le haghaidh suiteálacha buana).

Cosa inchoigeartaithe(do chraenacha droichead iniompartha).

Ábhar:Cruach threisithe le bratú frith-chreimeadh.

C. Carráistí & Rothaí Deiridh

Feidhm:Lig don chraein bogadh feadh ráillí nó talamh.

Comhpháirteanna:

Rothaí (cruach nó polúireatán)- Le haghaidh taistil réidh.

Mótair a thiomáint– Le haghaidh taistil droichead mótair.

Maoláin/Tuairteoirí– Cosc a chur ar dhamáiste imbhuailte.



2. Meicníocht Ardaithe

A. Ardaitheoir Leictreach nó Winch

Feidhm:Ardaíonn agus íslíonn an t-ualach.

Cineálacha:

Ardaitheoir Slabhra(1-10T, dlúth).

Ardaitheoir Rópa Sreang(5-100T+, tromshaothair).

Príomhpháirteanna:

Mótar, giarbhosca, druma, coscán, bloc crúcaí.

B. Tralaí (Aonad Portán)

Feidhm:Bogann sé an t-ardaitheoir go cothrománach feadh an chrosaire.

Cineálacha:

Tralaí láimhe(láimhe-brú).

Tralaí mótairithe(iargúlta-rialaithe).

3. Córais Céide Tairiscint

A. Mótair Taistil (do Ghluaiseacht Gantry)

Feidhm:Tiomáineann sé an craein feadh ráillí nó talamh.

Cineálacha:

-luas amháin(feidhmchláir bhunúsacha).

Luas athraitheach-(rialú beacht).

B. Córas coscánaithe

Cineálacha:

Coscáin leictreamaighnéadacha(glas-uathoibríoch nuair a ghearrann an chumhacht as).

Coscáin hiodrálacha(le haghaidh-chraenacha tromshaothair).



4. Córas Cianrialaithe Gan Sreang

A. Tarchuradóir (Iarchéim Boise)

Gnéithe:

2.4GHz RF(cobhsaí, frith-chur isteach).

Cnaipí le haghaidh:Ardaitheoir suas/síos, tralaí ar chlé/ar dheis, droichead taistil.

Cnaipe stad éigeandála.

Taispeáint LCD(stádas ceallraí, neart comhartha).

B. Aonad Glacadóra

Feistithe ar an gcraenach, athsheachadáin comharthaí chun mótair a rialú.

Gnéithe sábháilteachta:Cosaint caillteanas comharthaí, teip-mód sábháilte.



5. Comhpháirteanna Leictreacha & Cumhachta

A. Soláthar Cumhachta

Leictreach:380V/50Hz (3-phas) ​​nó 220V (aon phas).

Díosal / Hiodrálacha:Le haghaidh craenacha soghluaiste.

B. Painéal Rialaithe (Comh-Aireachta Leictreach)

Áirítear:

Teagmhálaithe, athsheachadáin, cosantóirí ró-ualaithe.

Inverter minicíochta (do rialú luais).

C. Córas Festoon nó Ríl Cábla

Gluaiseacht tralaí cumhachtaí(mura n-oibríonn an ceallraí-).

.

6. Comhpháirteanna Sábháilteachta

Lasca Teorainn(cosc ar thaisteal).

Cosantóir Overload(gearrann sé an chumhacht má sháraíonn an t-ualach an toilleadh).

Braiteoirí Frith-Imbhuailte(le haghaidh socruithe ilchraein).

Soilse Rabhaidh & Aláram(foláirimh inchloiste/amhairc).

7. Breiseáin Roghnacha{{1}Ar

Córas Frith-Raidió-Sway(le haghaidh rialú ualach beacht).

Córas Meáite(taispeáint tomhais ualaigh).

Suímh Uathoibrithe (Rialú PLC).



Sceitse









Tá buntáistí suntasacha ag baint le craenacha droichead cianrialaithe gan sreang seachas craenacha siogairlín traidisiúnta{{0}rialaithe nó craenacha a oibrítear le cab-. Seo iad na príomhbhuntáistí:

1. Sábháilteacht Feabhsaithe

Fanann an t-oibreoir achar sábháilteón ualach, ag laghdú rioscaí díobhála.

Feidhm stad éigeandálaceadaíonn múchadh an toirt i gcás contúirte.

Níl aon cháblaí siogairlín buailte, guaiseacha tuisle a íoslaghdú.

2. Éifeachtúlacht & Táirgiúlacht fheabhsaithe

Oibriú níos tapúlaós rud é gur féidir leis an oibreoir bogadh go saor chun infheictheacht níos fearr.

Rialú beachtaisle roghanna luais athraitheacha le haghaidh láimhseáil ualaigh réidh.

Aga neamhfhónaimh laghdaithemar gheall ar níos lú constaicí agus inaistritheacht níos éasca.

3. Solúbthacht & Soghluaisteacht Níos Mó

Is féidir le hoibreoir bogadh timpeall constaicíle haghaidh suíomh ualach is fearr.

Ideal do spásanna teorantaáit a mbeadh cáblaí pendant sriantach.

Níl gá le cábáin oibreora, spás agus costas a shábháil.

4. Coigilteas Costais

Costais suiteála níos ísle(ní gá córais festoon nó ritheann cábla fada).

Cothabháil laghdaithe(níos lú páirteanna meicniúla cosúil le cáblaí pendant).

Tíosach ar fhuinneamhle rialú mótair optamaithe.

5. Eirgeanamaíochta & Úsáideoir-Cáirdiúil

cianda éadromlaghdaíonn tuirse oibreoir.

Rialuithe customizable(socruithe illuais, feidhmeanna in-ríomhchláraithe).

Saol ceallraí fada(Cadhnraí ian Li-le 10–24 uair an chloig oibríochta).

6. Inoiriúnaitheacht do Thimpeallacht Gharbh

cianrialtáin rátáil IP65/IP67le haghaidh oibriú dustproof agus uiscedhíonach.

Roghanna pléascadh-phromhadhar fáil do limistéir ghuaiseacha (ATEX/IECEx).

Oibríonn sé i teochtaí foircneacha(-20 céim go +60 céim i gcás roinnt samhlacha).



Úsáidtear na craenacha seo go forleathan ar fud na dtionscal mar gheall ar a solúbthacht agus a sábháilteacht. I measc na n-iarratas coitianta tá:

1. Déantúsaíocht & Ceardlanna

Suiteáil agus cothabháil innealra

Láimhseáil páirteanna trom(plátaí cruach, innill, múnlaí)

Oibríochtaí líne tionól

2. Tógáil & Bonneagar

Cearrbhachas cruach agus tógáil painéil choincréite

Gluaiseacht struchtúr réamhdhéanta

Tógáil droichead agus tolláin

3. Trádstóráil & Loighistic

Trucailí & coimeádáin á lódáil/díluchtú

Pailléid ag gluaiseacht & fardal trom

Earraí a chruachadh i trádstórais ardbhá

4. Loingseoireacht & Calafoirt

Láimhseáil coimeádán (craenacha RTG)

Longthógáil & clóis deisiúcháin

Oibríochtaí báirse agus duga

5. Fuinneamh & Tionscail Throma

Cothabháil gléasra cumhachta (tuirbíní, gineadóirí)

Láimhseáil trealaimh ola agus gáis

Mianadóireacht agus próiseáil mianraí

6. Feithicleach & Aerospace

Ardú innill agus fuselage

Tacaíocht líne cóimeála feithicle

Láimhseáil ceallraí agus comhpháirteanna

7. Iarnróid & Iompar

Cothabháil locomotive

Láimhseáil ábhar rian iarnróid

Luchtú/díluchtú lasta





Tá roinnt príomhchéimeanna i gceist leis an nós imeachta táirgthe do Chraein Gantry Gáirdín Dúbailte 100 tonna, ó dhearadh agus soláthar ábhar go déantús, cóimeáil, tástáil agus seachadadh. Anseo thíos tá miondealú céim ar chéim ar an bpróiseas táirgthe:

1. Dearadh & Innealtóireacht
Anailís ar Riachtanais an Chustaiméara: Aimsigh réise, airde ardaithe, aicme oibre (FEM/ISO), soláthar cumhachta, agus coinníollacha comhshaoil.

Dearadh Struchtúrtha: Úsáidtear bogearraí CAD/CAE chun na girders, na carráistí deiridh, na cosa agus an tralaí a dhearadh le haghaidh an neart is fearr agus teorainneacha sraonaithe.

Dearadh Meicniúil & Leictreach:

Meicníocht ardaithe (rópa sreang, crúca, druma, mótair, giarbhosca, coscáin).

Córas taistil tralaí (rothaí, mótair, laghdaitheoirí).

Córas taistil Gantry (ráillí, rothaí, thiomáineann).

Córais leictreacha (painéal rialaithe, siogairlín/cianrialtán, lasca teorann, braiteoirí).

Insamhladh Tástála Ualach: Cinntíonn Anailís Eilimint Chríochnaithe (FEA) sláine struchtúrach faoi lánualach (100 tonna + 25 tástáil ró-ualaithe).

2. Soláthar Ábhar
Príomh-Líomaí: Plátaí cruach ardchaighdeáin (Q235B/Q345B nó a chomhionann) le haghaidh criosanna bosca.

Carráistí & Cosa Deiridh: Déanta as rannóga cruach rollta nó plátaí táthaithe.

Comhpháirteanna Meicniúla:

Mótair, giarbhoscaí, coscáin (brandaí creidiúnacha mar Siemens, ABB, nó SEW).

Rópaí sreang, crúcaí, agus ulóga (deimhnithe le haghaidh toilleadh 100-ton).

Comhpháirteanna Leictreacha: Tiomántáin Minicíochta Athraitheacha (VFDs), PLCanna, lasca teorann, agus cáblaí.

3. Próiseas Déantúsaíochta
A. Déantúsaíocht Girder
Gearradh: plasma CNC/ocsa- gearradh breosla de phlátaí cruach.

Táthú:

Táthú stua báite (SAW) le haghaidh príomhshíoga girder.

Cóireáil teasa réamhtháthaithe (PWHT) go docht chun saobhadh a chosc.

Meaisínithe: Poill druileála le haghaidh naisc agus dromchlaí gléasta iarnróid a mheaisíniú.

Tástáil NDT: Cigireacht ultrasonaic nó X-ghathach ar táthaithe criticiúla.

B. Iompar Deireadh & Cosa
Déanta le stiffeners le haghaidh cobhsaíochta.

Dromchlaí gléasta rothaí meaisínithe le haghaidh ailíniú.

C. Tionól Tralaí
Táthú fráma agus meaisínithe.

Suiteáil meicníocht ardúcháin (druma, mótair, giarbhosca, coscáin).

Reeving rópa sreang agus cóimeáil bloc duán.

D. Córas Leictreach
Sreangú painéal rialaithe le cosaint ró-ualach.

Suiteáil siogairlín/córas cianrialaithe.

Teorainn a chur ar lasca agus gléasanna frith-imbhuailte (más gá).

4. Cóimeáil & Tógáil
Comhthionól Girder: Ceanglaítear dhá girders dúbailte (bolted nó táthaithe) ar thacaí.

Suiteáil Tralaí: Feistithe ar ráillí girder le meicníochtaí tiomána.

Iompar Deiridh & Cosa: Ceangailte le criosanna a bhfuil -bollaí ard-neart orthu.

Rothaí Taistil & Tiomántáin: Suiteáilte ar na cosa le haghaidh gluaiseacht droichid.

Sreangú Leictreach: Mótair, braiteoirí agus córais rialaithe a nascadh.

5. Tástáil & Rialú Cáilíochta
Tástálacha Glactha Monarchan (SAILL)
Níl-Tástáil Luchtaithe: Seiceáil gach tairiscint (ardaitheoir, tralaí, taisteal droichead).

Tástáil Luchtaithe:

Tástáil Luchtaigh Statach: 125% de SWL (125 tonna) chun neart struchtúrach a fhíorú.

Tástáil Luchtaithe Dinimiciúla: 110% de SWL (110 tonna) chun feidhmiúlacht a thástáil.

Seiceálacha Sábháilteachta:

Feidhm stad éigeandála.

Calabrú teorannóir ró-ualaithe.

Oibriú lasc teorann.

Deimhniú
Cigireacht tríú páirtí (m.sh., TUV, CE, GOST, nó ASME) más gá.

6. Péinteáil & Cóireáil Dromchla
Pléascadh: Pléascadh lámhaigh go caighdeán SA2.5.

Práil & Péinteáil: Préimh eapocsa + cóta barr polúireatán (resistant-resistant).

Marcanna: SWL, sraithuimhir, agus lipéid sábháilteachta.

7. Díchóimeáil & Pacáil
Déantar an craein a dhíchóimeáil le haghaidh loingseoireachta (mura n-iompraítear cóimeáil iomlán).

Comhpháirteanna pacáilte i cliathbhoscaí/coimeádáin adhmaid atá oiriúnach don mhuir.

8. Suiteáil & Coimisiúnú ar-Suíomh
Ullmhúchán bunsraithe (ráillí/rúidbhealach do ghluaiseacht droichead).

Teicneoirí oilte a aththionól.

Tástáil ualach deiridh agus ceadú an chliaint.

9. Doiciméadú & Aistriú
Doiciméid Seachadta:

Líníochtaí cóimeála, léaráidí leictreacha.

Teastais ábhar, tuarascálacha táthú, taifid tástála.

Lámhleabhair oibríochta agus cothabhála.

Oiliúint: Oiliúint oibritheora agus cothabhála.







Cigireacht Ábhar

Cigireacht Cáilíochta: Déantar iniúchadh cáilíochta dian ar na hamhábhair a ceannaíodh chun a chinntiú go gcomhlíonann siad na ceanglais dearaidh agus na caighdeáin náisiúnta.

Stóráil Ábhar: Stóráiltear ábhair cháilithe de réir aicmithe chun creimeadh nó damáiste a chosc.

Gearradh agus Foirmiú

Gearradh Cruach: Bain úsáid as gearradh plasma, gearradh léasair nó gearradh lasair agus teicneolaíochtaí eile chun an cruach a ghearradh de réir mhéid an líníochta dearaidh.

Próiseáil Foirmithe: Déan an pláta cruach a fhoirmiú trí lúbadh, rolladh, táthú agus próisis eile chun an príomh-bhíoma, beam deiridh agus páirteanna struchtúracha eile a mhonarú.

Táthú

Táthú Comhpháirte: Tá na codanna cruach gearrtha agus foirmithe táthaithe isteach sna príomh-struchtúir mar an príomh-bhíoma, an bhíoma deiridh agus an tralaí. Ní mór an próiseas táthú a rialú go docht chun neart struchtúrach agus cáilíocht táthú a chinntiú.

Cigireacht Weld: Bain úsáid as teicneolaíocht tástála neamh-millteach (amhail tástáil ultrasonaic, tástáil radagrafaíochta) chun na welds a iniúchadh chun a chinntiú nach bhfuil aon scoilteanna nó lochtanna eile ann.

Meaisínithe

Meaisínithe beachtas: Déantar meaisínithe beachta ar phríomhchodanna na craein, mar shampla tacair roth, suíocháin imthacaí, ulóga, etc., chun a gcruinneas tríthoiseach agus cáilíocht an dromchla a chinntiú.

Tionól an meaisín iomlán

Tionól ginearálta: Ar bhonn an réamhthionóil, déantar cóimeáil iomlán na craein, lena n-áirítear suiteáil deiridh an phríomh-bhíoma, an bhíoma deiridh, meicníocht ardaithe, meicníocht siúil, etc.

Coimisiúnú agus tástáil

Faoi choinníollacha dinimiciúla, déantar tástáil ar fheidhmíocht oibriúcháin an chraen, lena n-áirítear tástáil ardaithe, siúil, stiúrtha agus feidhmeanna eile. Déantar méid iomlán an chraen droichead cóimeáilte a sheiceáil chun a chinntiú go gcomhlíonann na toisí go léir na ceanglais dearaidh.

Cóireáil spraeála agus frithchreimeadh

Cóireáil dromchla Baint meirge: Baint meirge ar dhromchla na craein, áirítear ar na modhanna coitianta greanroiseadh, picilte, etc. Spraeáil Topcoat Spraeáil datha: Cóta barrchóta a spraeáil de réir riachtanais an chustaiméara nó caighdeáin tionscail chun éifeacht cosanta agus maisiúil a thabhairt don chraen. Marcáil: Tar éis spraeáil, marcáil faisnéis aitheantais an chraen de réir na sonraíochtaí, mar shampla múnla, ualach rátáilte, etc.

Monarcha agus suiteáil

Pacáistiú agus iompar

Cosaint pacáistithe: Pacáiste cosanta a dhéanamh ar phríomhchodanna an chraen chun damáiste a chosc le linn iompair. Socrú iompair: De réir mhéid an trealaimh agus na coinníollacha iompair, roghnaigh modh iompair oiriúnach chun an craein a iompar chuig suíomh an chustaiméara.

Glacadh agus seachadadh

Glacadh le custaiméirí

Glacadh ar an suíomh: Déanann an custaiméir an craein a ghlacadh ar an suíomh de réir riachtanais an chonartha agus na sonraíochtaí teicniúla chun feidhmíocht agus cáilíocht an trealaimh a sheiceáil.

Ceartú fadhbanna: Má aimsítear aon fhadhbanna, ní mór don mhonaróir iad a cheartú in am chun a chinntiú go gcomhlíonann an trealamh go hiomlán riachtanais an chustaiméara. Seachadadh agus úsáid Oiliúint oibríochta: De ghnáth déanann an monaróir oibreoirí an chustaiméara a oiliúint chun a chinntiú gur féidir leo an craein a oibriú i gceart agus go sábháilte.

Clibeanna Te: craein gantry rialaithe iargúlta gantry, monaróirí craein gantry rialú iargúlta gan sreang tSín, soláthraithe, monarcha
