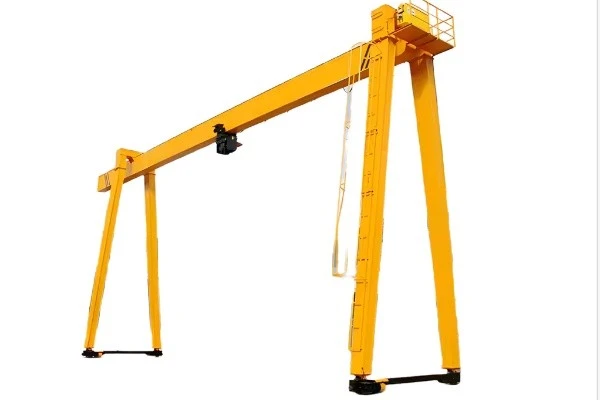

Droichead Crane Girder Aonair Soghluaiste



Príomhghnéithe:
Girder aonair: Tacaíonn príomh -bhíoma amháin leis an ardaitheoir\/tralaí.

Soghluaisteacht:

Is féidir le rothaí a bheith ina rothaí rubair nó cruach ar ráillí.

Bogann sé feadh na talún nó ráillí le haghaidh oibriú solúbtha.

Span inchoigeartaithe: Ceadaíonn roinnt samhlacha an fad idir na cosa a choigeartú.

Ardaitheoir\/Tralaí: Is féidir le taisteal ar an léas ar an ngearán.

Cumas ualaigh: De ghnáth bíonn 1 tonna suas le 20 tonna nó níos mó, ag brath ar dhearadh.

Span & Airde: saincheaptha chun riachtanais shonracha suímh a chur in oiriúint.



Áit Tionscnaimh: Henan, an tSín

Barántas: 2 bhliain

Meáchan (kg): 60000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Iarratas: stórais, monarcha agus áit eile

Cineál Crane: Craein Draingt Cineál Bosca Bosca

Luas taistil: 20m\/min

Meicníocht Ardaithe: Ardaitheoir Leictreach

Modh rialaithe: Rialú talún+ cianrialtán (saincheaptha)

Dualgas oibre: A5

Teocht Oibre: -20 ~ {+40 Céim

Voltas Tionsclaíoch: 380V50HZ3Phanse nó eile

Dath: saincheaptha

Saincheapadh: Glactha





1.main bhíoma

1) Feidhm
Feidhmíonn sé mar an phríomhthacaíocht chothrománach don tralaí ardaitheoir.

Aistrithe ualaí ardaithe ón ardaitheoir go dtí na cosa craein.

Ní mór a bheith láidir agus dochta chun fórsaí lúbthachta agus lomadh a sheasamh.

2) dearadh agus struchtúr
De ghnáth déanta as bíomaí I cruach nó bíomaí bosca.

Is fearr príomh -bíomaí an bhosca le haghaidh neart níos airde agus déine torsional.

Braitheann fad an bhíoma (réise) ar na riachtanais oibre agus na gcliant.

Ní mór an bhíoma a dhearadh chun sraonadh faoi ualach a íoslaghdú.



2. Córas a chur ar siúl

1) Comhpháirteanna lárnacha
Ardaitheoir: An príomhghléas ardaithe a ardaíonn agus a laghdaíonn an t -ualach.

Tralaí: Gluaiseann sé an ardaitheoir go cothrománach feadh an phríomh -sheanóir.

Réadán sreinge nó slabhra: Nascann sé an crúca ardaitheoir leis an meicníocht ardaitheoir.

Bloc Hook: ceangailte leis an rópa sreinge nó leis an slabhra, a úsáidtear chun ualaí a ardú.

2) Cineálacha ardaitheoirí a úsáidtear
Ardaitheoir rópa sreinge leictreach:

Oiriúnach do ualaí meánacha go trom.

Soláthraíonn ardú réidh le rialú beacht.

Go minic feistithe le luasanna iolracha, coscáin, agus cosaint ró -ualaigh.

Ardaitheoir Slabhra Leictreach:

De ghnáth a úsáidtear le haghaidh ualaí níos éadroime.

Dlúth agus cost-éifeachtach.

Cothabháil níos éasca i gcomparáid le ardaitheoirí rópa sreinge.

3) Gnéithe ardaitheoir
Cumas ardaithe: raonta bunaithe ar dhearadh; Úsáideann craenacha tipiciúla droichead soghluaiste ardaitheoirí ó 1 tonna suas go 20+ tonna.

Airde ardaithe: Sainmhínithe ag fad rópa sreinge agus imréiteach tralaí.

Córas coscánaithe: coscáin leictreamaighnéadacha nó meicniúla chun an t -ualach a choinneáil go daingean.

Cosaint ró -ualaigh: Cuireann braiteoirí nó cealla ualaigh cosc ​​ar ualaí ardaithe thar acmhainn rátáilte.

Lasca teorann: Lasca teorann uachtaracha agus íochtaracha chun cosc ​​a chur ar ró-chíos nó ró-ísliú.

4) Córas tralaí
Suite ar ráillí nó ar rianta atá socraithe don phríomh -bhíoma.

Gluaiseann an t -ardaitheoir feadh an réise girder.

Cumhachtaithe ag mótar leictreach agus giarbhosca.

Á rialú trí pendant nó gan sreang iargúlta.

.iompar

1) Feidhm
Tacaíonn sé leis an bpríomh -ghéara agus nascann sé é leis na cosa craein.

Tithe na rothaí a cheadaíonn don chrann iomlán bogadh ar feadh na talún nó ráillí.

Aistríonn ualaí ón girder go dtí na rothaí agus ansin go dtí an talamh.

2) Struchtúr & Dearadh
De ghnáth déanta as plátaí cruach táthaithe a chruthaíonn fráma láidir.

Deartha chun freastal ar thionóil roth (boinn rubair le haghaidh gluaiseachta talún nó rothaí cruach le haghaidh taistil iarnróid).

Ní mór a bheith docht go leor chun fórsaí lúbthachta agus casadh a sheasamh le linn oibriú craenach.



Meicníocht Taistil 4.Cane

Rothaí Taistil:

Suite ar na carráistí deiridh.

Is féidir é a bheith tiubh le haghaidh urláir choincréite réidh nó rothaí cruach do ráillí.

Feistithe le himthacaí le haghaidh uainíochta réidh.

Mótair Taistil:

Mótair leictreacha a thiomáineann na rothaí trí ghiarbhoscaí.

Cuir chasmhóimint leordhóthanach ar fáil chun an craein a bhogadh lena ualach.

Giarbhosca:

Laghdaigh luas mótair go luas rothaí oiriúnach agus méadaigh chasmhóimint.

Go hiondúil giarbhoscaí worm nó giarbhoscaí helical.

Acastóirí tiomána:

Ceangail an t -aschur giarbhosca leis na rothaí, ag tarchur cumhachta.

Córais coscáin:

Coscáin leictreamaighnéadacha nó mheicniúla ar mhótair taistil nó ar rothaí chun an craein a choinneáil ina stad nuair is gá.

Meicníocht taistil 5.trolley

Rothaí Tralaí:

Suite ar fhráma an tralaí.

De ghnáth déanta as cruach le himthacaí beachtais le haghaidh rolladh réidh.

Tá sé deartha chun rith ar an mbarr nó ar ráillí an phríomh -ghránna.

Mótar taistil:

Tugann mótair leictreach cumhacht don ghluaiseacht tralaí.

Is minic a bhíonn sé péireáilte le giarbhosca chun luas a laghdú agus chasmhóimint a mhéadú.

Giarbhosca:

De ghnáth worm nó cineál helical.

Soláthraíonn iolrú chasmhóiminte agus laghdú luais do ghluaisne tralaí rialaithe.

Córas tiomána:

Tiomáineann an mótar rothaí tralaí amháin nó níos mó tríd an ngiarbhosca agus an seafta tiomána.

Córas rialaithe:

Rialaithe ag pendant nó iargúlta gan sreang.

Ceadaíonn sé gluaiseacht ar aghaidh agus siar an tralaí.

Coscáin:

Tá coscáin leictreamaighnéadacha nó mheicniúla feistithe ar an seafta mótair nó aschur giarbhosca chun an tralaí a choinneáil i riocht nuair a stoptar é.

Lasca teorann:

Suiteáladh ag an dá cheann den phríomh -sheanóir.

Cosc a chur ar an tralaí a bheith ag rith as an bhíoma, ag feabhsú na sábháilteachta.

Roth 6.crane

Cineálacha rothaí
Rothaí Cruach:

Deartha chun rith ar ráillí cruach.

A úsáidtear go coitianta le haghaidh craenacha droichid lasmuigh nó iarratais tromshaothair.

Durable agus in ann ualaí troma a láimhseáil.

Éilíonn sé ráillí dea-chothaithe le haghaidh oibriú réidh.

Rothaí Rubber-Teaghlaigh:

Deartha chun taisteal ar dhromchlaí coincréite nó pábháilte.

Cuir greim níos fearr ar fáil agus laghdaigh caitheamh urláir.

Oibriú níos ciúine agus ionsú turraing níos fearr.

Gluaiseacht níos solúbtha gan ráillí a bheith ag teastáil uathu.

Hook 7.Cane

1) Feidhm
Is é an crúca an príomh -cheangaltán ardaithe a nascann ardaitheoir an chraein leis an ualach.

Coinníonn sé go daingean, ardaitheoirí, agus bogann sé ualaí le linn oibriú craenach.

2) Cineálacha crúcaí
Hook Caighdeánach Crane:

Déanta as cruach bhrionnaithe nó as cruach chóimhiotail le haghaidh neart ard.

Deartha le latch sábháilteachta chun sciorradh ualach a chosc.

De ghnáth crúcaí sclóine, rud a ligeann do uainíocht ualach a ailíniú.

Crúcaí speisialaithe:

Grab crúcaí, crúcaí clevis, nó crúcaí saincheaptha le haghaidh cineálacha ualaigh ar leith.

D'fhéadfadh dearaí dleachta níos troime a bheith ann do thionscail áirithe.


8.Motor

1) Cuspóir
Soláthraíonn cumhacht mheicniúil do ghluaiseachtaí éagsúla an chraein:

Taisteal Crane (ag bogadh an droichead iomlán)

Taisteal tralaí (ag bogadh an ardaitheoir ar feadh an phríomh -girder)

Ardaithe (Oibriú ardaitheoir chun ualaí a ardú agus a ísliú)

2) Cineálacha mótair a úsáidtear
Mótair Leictreacha (is coitianta):

AC Motors:

Mótair ionduchtaithe caighean iora le haghaidh marthanacht agus iontaofachta.

Is minic a úsáidtear é le haghaidh taisteal craein agus gluaiseacht tralaí.

DC Motors:

Tairiscint luais agus chasmhóiminte den scoth a thairiscint.

Ní bhíonn sé chomh coitianta inniu mar gheall ar riachtanais chothabhála.

Sonraíochtaí mótair:

Braitheann cumhacht rátáilte ar chumas ualaigh agus ar riachtanais luais.

De ghnáth, atá deartha le haghaidh timthriallta dleachta trom, dualgas.

.

9.Sound agus córas aláraim éadrom & lasc teorann

1) córas aláraim fuaime agus solais
Cuspóir:

Tugann sé rabhadh do phearsanra i limistéar oibre an chraein faoi ghluaiseachtaí craein chun sábháilteacht a fheabhsú.

Foláirimh oibrithe in aice láimhe le linn oibríochtaí ardaithe, taisteal tralaí, nó oibríochtaí taistil craein.
2) lasca a theorannú
Cuspóir:

Cosc a chur ar an gcraein nó ar an tralaí bogadh thar theorainneacha oibríochtúla sábháilte.

Cosnaíonn sé an struchtúr craein, an t -ardaitheoir, agus luchtú ó dhamáiste.

10. Gléasanna Sábháilteachta

1) Gléas cosanta ró -ualaigh
Cuireann sé cosc ​​ar ualaí a ardú a sháraíonn acmhainn rátáilte an chraein.

Úsáidtear braiteoirí ualaigh nó cealla ualaigh atá comhtháite sa ardaitheoir.

Stopann sé go huathoibríoch ar ardú nuair a bhraitear ró -ualach.

Cosnaíonn sé struchtúr an chraein agus cuireann sé le sábháilteacht oibreoirí.

2) lasca a theorannú
Lasc na Teorann ardaithe: Cuireann sé cosc ​​ar ró-ardaitheoir nó ró-ísliú an chrúca.

Lasc Teorainn Tralaí: Stopann sé taisteal tralaí ag foircinn girder.

Lasc Teorainn Taistil Crane: Stopann Taisteal Craein ag deireadh an rúidbhealaigh nó criosanna sábháilte.

3) Cnaipe stad éigeandála
Suite ar phainéil rialaithe agus ar rialuithe pendant.

Gearrann sé an chumhacht láithreach chuig gach tairiscint craein nuair a bhrúitear é.

Soláthraíonn sé múchadh gasta i gcásanna éigeandála.

4) Gléasanna Frith-Imbhuailte
A úsáidtear i dtimpeallachtaí le ilchraenacha nó constaicí.

Aimsíonn braiteoirí gar do chraenacha nó do struchtúir eile.

Moilliú go huathoibríoch nó stop a chur le gluaiseacht craein chun imbhuailtí a sheachaint.

5) Córais coscánaithe
Coscáin leictreamaighnéadacha nó mheicniúla ar mhótair ardaitheoir, tralaí, agus mótair taistil craein.

Cinntigh go bhfuil seasamh ag an gcraein nuair a bhíonn sé ina stad.

Páirt a ghlacadh go huathoibríoch le linn teip cumhachta nó stad éigeandála.

11. Mód Rialaithe

1) Rialú pendant
Gléas rialaithe láimhe sreinge atá ceangailte leis an gcraein trí chábla.

Ceadaíonn sé don oibreoir gach gluaiseacht craenach a rialú: ardaithe, taisteal tralaí, agus taisteal craenach.

Gnéithe cnaipí nó luamhán stiúrtha le haghaidh rialú beacht.

Coitianta i gcraenacha droichid níos lú nó meánmhéide.

2) cianrialtán gan sreang
Soláthraíonn sé saoirse oibreora bogadh timpeall an limistéir oibre.

Rialaíonn sé gach feidhm craein trí chomharthaí raidió.

Feistithe le gnéithe sábháilteachta cosúil le cnaipí stad éigeandála.

Go hidéalach do spásanna oibre níos mó nó nuair a bhíonn infheictheacht níos fearr ó shuíomhanna éagsúla.

3) Rialú cábáin
Suíonn an t -oibreoir taobh istigh de chábán atá suite ar an gcraein.

Rialuithe trí luamhán stiúrtha, pedals, agus cnaipí.

Tairgeann sé infheictheacht agus compord den scoth d'oibríochtaí fada.

Níos lú coitianta do chraenacha droichid girder aonair soghluaiste mar gheall ar a méid ach a úsáidtear i gcraenacha tromshaothair nó speisialaithe.

4) Rialú leath-uathoibríoch \/ uathoibríoch
Ionchorpraíonn sé Rialaitheoirí Loighic In -ríomhchláraithe (PLCanna) le haghaidh seichimh uathoibrithe.

A úsáidtear in iarratais speisialaithe a éilíonn gluaiseachtaí athchleachtacha nó beachta.

Is féidir é a chomhtháthú le braiteoirí le haghaidh aiseolas suímh agus idirnasctha sábháilteachta.

5) Gnéithe de chórais rialaithe
Rialú il-luais le haghaidh oibriú réidh.

Stad éigeandála agus idirnasctha sábháilteachta.

Comhtháthú ró -ualaigh agus teorainn a chur le chéile.

Comhéadain atá éasca le húsáid chun éascaíocht a dhéanamh.

Sceiste

Príomhtheicniúil





Solúbthacht agus soghluaisteacht
Go héasca sochorraithe ar rothaí, rud a cheadaíonn oibriú in áiteanna éagsúla gan ráillí seasta.

Oiriúnach le haghaidh úsáide lasmuigh agus laistigh ar dhromchlaí cothroma.

2. Éifeachtach ó thaobh costais
Go ginearálta costas níos ísle i gcomparáid le girder dúbailte nó craenacha droichid sheasta.

Ciallaíonn dearadh simplithe níos lú costais ábhair agus déantúsaíochta níos ísle.

3.
Tá dearadh girder aonair níos dlúithe agus níos éadroime, a éilíonn níos lú seomra.

Go hidéalach le haghaidh áiseanna a bhfuil spás ingearach teoranta acu.

4. Suiteáil agus cothabháil éasca
Tapa a chur ar bun agus a dhíchóimeáil mar gheall ar struchtúr níos éadroime.

Rochtain níos éasca ar ghnáthchothabháil agus ar iniúchtaí.

5.
Oiriúnach do raon leathan tionscal, lena n -áirítear stórais, ceardlanna, suíomhanna tógála, agus plandaí déantúsaíochta beaga.

Is féidir leis tascanna ardaithe meánmhéide a láimhseáil go héifeachtach.

6. Cumas ualach maith
In ann ualaí measartha a ardú (suas le 20 tonna de ghnáth) le feidhmíocht iontaofa.

7. Sábháilteacht Feabhsaithe
Feistithe le feistí sábháilteachta nua -aimseartha ar nós cosaint ró -ualaigh, lasca teorann, agus aláraim.

Laghdaíonn sé rioscaí in oibríochtaí láimhseála ábhair.



1. Láithreáin tógála
Ábhair thógála a ardú agus a bhogadh cosúil le bíomaí cruach, bloic choincréite agus trealamh.

Go hidéalach le haghaidh úsáide sealadach mar gheall ar shoghluaisteacht éasca.

2. Trádstórais agus clóis stórála
Pailléid, coimeádáin, agus earraí troma a láimhseáil.

Gluaiseann sé ábhair go héifeachtach thar limistéir oscailte.

3. Áiseanna Déantúsaíochta
Cabhrú le línte cóimeála trí pháirteanna agus táirgí críochnaithe a iompar.

Comhpháirteanna troma a luchtú agus a dhíluchtú.

4. Clóis long agus calafoirt
Lasta a luchtú\/a dhíluchtú i nduganna níos lú nó i gclóis coimeádáin.

Ábhair a láimhseáil ina bhfuil craenacha seasta praiticiúil.

5. Ceardlanna Cothabhála agus Deisiúcháin
Innill ardaithe, páirteanna innealra, nó uirlisí le haghaidh obair dheisiúcháin.

Soláthraíonn sé réitigh solúbtha ardaithe laistigh de cheardlanna.

6. Limistéir stórála lasmuigh
Bainistiú a dhéanamh ar mhór -ábhair, píopaí, agus trealamh tógála.

Oiriúnach don tír -raon míchothrom nuair a bhíonn rothaí cuí feistithe.





1. Dearadh & Innealtóireacht
Sonraíochtaí a chinneadh bunaithe ar riachtanais na gcustaiméirí (acmhainn ualach, réise, airde, etc.).

Cruthaigh líníochtaí innealtóireachta mionsonraithe agus ríomhaireachtaí struchtúracha.

Roghnaigh ábhair agus comhpháirteanna cuí.

2. Soláthar ábhair
Foinse cruach ardcháilíochta, mótair, comhpháirteanna leictreacha, rothaí, agus codanna eile.

Deimhnithe ábhair agus comhlíonadh na gcaighdeán a fhíorú.

3. Comhpháirteanna a dhéanamh
Príomh -mhonarú bhíoma: Plátaí agus rannóga cruach a ghearradh, a tháthú agus a mheaisíniú.

Carráistí agus cosa deiridh: Táthú agus cóimeáil frámaí struchtúracha.

Rothaí agus acastóirí: meaisínithe agus cóimeáil de réir dearaidh.

4. Cóireáil dromchla
Glan agus ullmhaigh na comhpháirteanna cruach go léir.

Cuir bratuithe, primers, agus péint i bhfeidhm de réir sonraíochtaí.

5. Tionól
Cuir an príomh -bhíoma, carráistí deiridh, cosa agus rothaí le chéile.

Suiteáil mótair, giarbhoscaí, coscáin, agus córais rialaithe.

Cuir an córas ardaitheoir agus na tralaí ar an bpríomh -ghéara.

6. Sreangú leictreach
Suiteáil sreangú le haghaidh mótair, painéil rialaithe, aláraim, agus lasca teorann.

Ceangail feistí rialaithe pendant nó gan sreang.

7. Rialú agus Cigireacht Cáilíochta
Seiceálacha tríthoiseacha agus tástálacha sláine struchtúrtha a dhéanamh.

Tástálacha leictreacha agus trialacha feidhmiúla mótair agus rialuithe a dhéanamh.

Tástáil feistí sábháilteachta, coscáin, aláraim, agus lasca teorann.

8. Tástáil Luchtaigh
Tástálacha gan ualach agus ualach iomlán a dhéanamh.

Fíoraigh an acmhainn ardaithe, an taisteal, agus an oibríocht tralaí.

Torthaí a dhoiciméadú agus coigeartuithe riachtanacha a dhéanamh.

9. Cigireacht agus Pacáistiú Deiridh
Seiceálacha agus deimhniú cáilíochta deiridh.

Glan agus pacáil na comhpháirteanna craenacha le haghaidh loingsiú.

Ullmhaigh lámhleabhair, líníochtaí, agus treoracha cothabhála.

10. Tacaíocht Seachadta & Suiteála
Cuir an craein chuig suíomh an chustaiméara.

Cúnamh suiteála nó maoirseacht a sholáthar.

Oiliúint a thairiscint d'oibreoirí agus do phearsanra cothabhála.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
