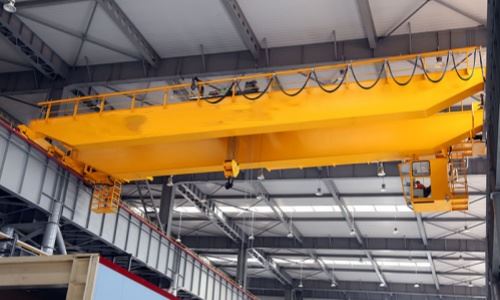

50T Droichead Bhíoma Dúbailte Craein Taistil

Is cineál craein lastuas girder dúbailte é craein taistil droichead bíoma dúbailte 50T a úsáidtear le haghaidh ardaithe tromshaothair i dtimpeallachtaí tionsclaíocha mar stórais, monarchana, stáisiúin chumhachta, muilte cruach agus longchlós. Tá sé deartha chun ualaí suas le 50 tonna a ardú go sábháilte agus go héifeachtach.



Comhpháirteanna Croí: Iompar, Giarbhosca, Mótar, Caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 Bliain

Meáchan (KG): 2000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Dearadh: Bhíoma dúbailte

Éifeachtacht: éifeachtacht ard

Luas oibriúcháin: Oibriú ardluais

Cobhsaíocht: Feidhm frith-swing

Dath: Roghnach

Foinse Cumhachta: 110V / 220V / 230V / 380V / 440V, saincheaptha

Réise: 7.5-31.5m





1.Main bhíoma

1)Bosca-cineál Struchtúr Táite
Dearadh-ard-neart chun sraonadh a laghdú agus cobhsaíocht a fheabhsú.
Táthaithe ó phlátaí cruach ag baint úsáide as táthú stua báite uathoibríoch (SAW).
Plátaí athneartaithe inmheánacha le haghaidh stiffness breise.
2)Cumar (Áirse aníos)
Tógtha-i chamóg go hiondúil idir 1/1000 agus 1/800 den réise chun sraonadh leaisteach a chúiteamh faoi lánualach.
3) Suiteáil Tralaí Iarnróid
Socraítear iarnród cruach cearnach nó iarnród comhréidh ar bharr gach bhíoma le haghaidh gluaiseacht tralaí.
Ailínithe go beacht chun taisteal réidh tralaí a chinntiú.



Córas 2.Lifting

Is é an córas ardaithe croí-aonad feidhme na craein, atá freagrach as ualaí troma a ardú agus a ísliú. Tá sé comhdhéanta de roinnt comhpháirteanna meicniúla agus leictreacha comhtháite atá suite ar an tralaí a thaistealaíonn idir an dá girders droichead.

3.Deireadhcarráiste

Déantúsaíocht & Cóimeáil
Meaisínithe beachtais le haghaidh ailíniú roth chun caitheamh iarnróid a sheachaint.
Tástáil ultrasonaic ar welds agus páirteanna criticiúla.
Pléascadh lámhaigh le haghaidh ullmhú dromchla frith-meirge.
Brataithe le péint fhrith-chreimneach (epocsa/polúireatán).
Le chéile agus a thástáil roimh an loingsiú chun cruinneas a chinntiú.





Meicníocht taistil 4.Crane

Prionsabal Oibriúcháin
1) Rothlaíonn mótair tiomána trí laghdaitheoirí fearas chun an chasmhóimint a aistriú chuig na rothaí tiomáinte.

2) Gluaiseann craein feadh na ráillí atá socraithe ar bhíoma rúidbhealaigh na ceardlainne.

3) Gluaiseann córas tralaí agus ardaitheoir leis an gcraenach agus cobhsaíocht iomlán á chothabháil.

4) Gabhann coscáin go huathoibríoch nuair a stopann ordú taistil nó nuair a theipeann ar chumhacht.

Meicníocht taistil 5.Trollaí

Tá meicníocht taistil an tralaí suite ar na criosanna droichid agus cuireann sé ar chumas an tralaí (ina bhfuil an córas ardaitheoir) bogadh go cliathánach (tras-taisteal) feadh réise na craein. Tá an mheicníocht seo freagrach as an ardaitheoir a shuíomh go beacht os cionn an ualaigh nó an suíomh titim.

Hook 7.Crane

Is é an duán craein an comhpháirt ardaithe ualach deiridh de chóras ardaithe na craein. Téann sé i ngleic go díreach leis an ualach trí slingeanna, slabhraí, nó daingneáin ardaithe agus tá sé ríthábhachtach do shábháilteacht ualaigh, cothromaíocht agus éifeachtúlacht. I gcás craein 50 tonna, is cuid de bhloc duán é de ghnáth le ulóga.

8.Motor

Tá an córas mótair i gcraen droichead 50T ar cheann de na foinsí cumhachta is tábhachtaí agus úsáidtear é i meicníochtaí craein iomadúla, lena n-áirítear:

Ardaithe (Ardaithe)

ag taisteal tralaí (tras-thaisteal)

Crane ag taisteal (taisteal fada)

Úsáideann gach ceann de na córais seo mótar tiomnaithe go hiondúil, atá deartha le haghaidh oibríochtaí tromshaothair, ard-chasmhóiminte agus oibríochtaí tosaithe/stada go minic.

.

9. Córas aláraim fuaime agus éadrom & lasc teorainn

Chun oibríochtaí craein sábháilte agus éifeachtach a chinntiú, tá craein droichead 50T feistithe le córas aláraim agus lasca teorainn iolracha. Soláthraíonn na comhpháirteanna seo rabhaidh inchloiste/amhairc agus comhghlasálacha sábháilteachta meicniúla/leictreacha chun ró-thaistil, imbhuailtí agus timpistí a chosc.
1) Córas Aláraim Fuaime agus Solas
Feidhm
foláireamh a thabhairt do phearsanra maidir le gluaiseacht craein, ardú ualach, nó éigeandálaí trí shoilse gealánacha agus aláraim inchloiste.
2) Lasca Teorainn
Feidhm
Cuir cosc ​​ar thaisteal meicniúil nó ar dhamáiste trí ghluaiseacht a stopadh go huathoibríoch nuair a shroicheann an ghluaisne a teorainn fhisiceach nó a teorainn réamhshocraithe.

10.Feistí Sábháilteachta

Mar gheall ar ard-acmhainn ualaigh agus timpeallacht oibriúcháin craein 50T, tá sraith iomlán feistí sábháilteachta meicniúla, leictreacha agus leictreonacha ríthábhachtach chun:

Oibreoirí agus pearsanra

Struchtúr Crane

Trealamh agus ualaí

Coscann na gléasanna seo tionóiscí, leathnaíonn siad saolré craein, agus cinntíonn siad comhlíonadh rialála (m.sh., ISO, FEM, OSHA).

Mód 11.Control

1) cruinneas oibriúcháin feabhsaithe agus réidh

2) Sábháilteacht feabhsaithe trí stadanna éigeandála agus interlocks

3) Méadú ar chompord agus ar shoghluaisteacht an oibreora

4) Caitheamh meicniúil laghdaithe trí thús bog/stad mótair

5) Cumas oibríochta cianda do thimpeallachtaí guaiseacha

6) Comhtháthú éasca le córais monatóireachta agus cothabhála



12.Sceitse

Príomh-theicniúil





1. Cumas Luchtaigh Ard & Cobhsaíocht
Deartha chun ualaí troma suas le 50 tonna a ardú agus a iompar go sábháilte.

Soláthraíonn dearadh beam dúbailte neart agus rigidity níos fearr.

Níos lú sraonadh léasa faoi ualaí troma, ag cinntiú go mbíonn ardú beacht ann.

2. Réise agus Clúdach Méadaithe
Oiriúnach do réisí leathana ceardlainne, a cheadaíonn clúdach éifeachtach ar limistéir mhóra oibre.

Cumasaíonn sé taisteal tralaí níos faide le haghaidh suíomh ualaigh solúbtha.

3. Oibriú Smooth agus Éifeachtach
Feistithe le hardmhótair ardúcháin agus taistil (go minic le rialú VFD) le haghaidh tosaithe/stad réidh agus rialú luais.

Laghdaíonn sé turraing mheicniúil agus fadaíonn sé saolré an trealaimh.

4. Gnéithe Sábháilteachta Feabhsaithe
Comhtháite le feistí sábháilteachta iolracha ar nós teorannóirí ró-ualaithe, lasca teorann, stadanna éigeandála, gléasanna frith-ráille.

Tugann aláraim fuaime agus solais rabhadh do phearsanra, ag laghdú riosca timpiste.

5. Solúbthacht agus Raon Feidhme
Is féidir é a shaincheapadh le ceangaltáin ardaithe éagsúla (dubháin, grabs, maighnéid) chun ualaí éagsúla a láimhseáil.

Úsáidtear go forleathan i ndéantúsaíocht, trádstórais, longchlóis, muilte cruach agus tionscal trom.

6. Marthanacht agus Cothabháil Íseal
Struchtúr láidir le-bratuithe resistant creimeadh.

Cinntíonn -mótair agus comhpháirteanna ardchaighdeáin tréimhsí seirbhíse fada.

Ceadaíonn dearadh modúlach iniúchadh éasca agus athsholáthar páirteanna.

7. Compord agus Rialú Oibreora
Soláthraíonn modhanna rialaithe iolracha (siopadán, cábáin, cian) oibriú solúbtha.

Feabhsaíonn rialuithe mín cruinneas an oibreora agus laghdaítear tuirse.



1. Gléasraí Déantúsaíochta Trom
Láimhseáil comhpháirteanna móra mar innill, tuirbíní, cófraí, agus innealra trom.

Iompar líne cóimeála páirteanna trom.

2. Muilte Cruach agus Teilgcheárta
Cornaí troma cruach ardaithe, leaca, agus teilgin.

Bogadh coimeádáin miotail leáite agus múnlaí móra go sábháilte.

3. Longchlóis agus Calafoirt
Luchtú/díluchtú páirteanna trom long, coimeádáin agus trealamh.

Cabhrú le longthógáil agus deisiúcháin trí chodanna móra de chabhail a bhogadh.

4. Láithreáin Tógála
Ábhair thógála troma a iompar amhail bíomaí cruach, modúil choincréite, agus struchtúir réamhdhéanta.

Cabhrú le creataí móra a chur suas.

5. Trádstórais agus Ionaid Lóistíochta
Earraí toirtiúla agus troma a bhogadh laistigh d’áiseanna móra stórála.

Trucailí nó iarnróid a luchtú agus a dhíluchtú.

6. Gléasraí Cumhachta
Láimhseáil tuirbíní, gineadóirí, claochladáin, agus trealamh cumhachta trom eile.

Tascanna cothabhála agus suiteála a éilíonn ardú trom beacht.

7. Tionscail Feithicleach agus Aeraspáis
Páirteanna feithiclí troma a bhogadh, innill, agus tionóil le linn déantúsaíochta.

Comhpháirteanna aerárthaí a iompar laistigh de shaoráidí táirgthe.






1. Dearadh agus Innealtóireacht
Deimhnigh sonraíochtaí teicniúla (acmhainn ualaigh, réise, airde ardaithe).

Dearadh Struchtúrtha na príomh bíomaí, carráistí deiridh, tralaí, agus córas ardaitheoir ag baint úsáide as bogearraí CAD agus FEA....

Dearadh leagan amach an chórais leictreachais agus rialaithe.

Seiceálacha comhlíonta le caighdeáin ábhartha (ISO, FEM, OSHA).

2. Soláthar Ábhar
Foinse -plátaí cruach ardchaighdeáin, codanna cruach struchtúracha, mótair, comhpháirteanna leictreacha, lasca teorann agus gléasanna sábháilteachta.

Deimhnithe ábhartha agus caighdeáin cháilíochta a fhíorú.

3. Déantúsaíocht na bPríomh-Chomhpháirteanna
Gearradh & Múnlú: Bain úsáid as gearradh plasma CNC nó gearradh léasair le haghaidh plátaí cruach.

Táthú: Bailigh na príomh-léimeanna, carráistí deiridh, frámaí tralaí ag baint úsáide as teicnící táthú beachta.

Cóireáil Teasa: Saobhadh táthú faoisimh strus trí chóireáil teasa más gá.

Meaisínithe: Suíocháin roth an mheaisín, suíocháin imthacaí, poill seafta, agus pointí gléasta mótair.

Cóireáil Dromchla: Greannroiseadh agus úsáid primer, ansin brataithe le péint frith-chreimeadh.

4. Cóimeáil Páirteanna Meicniúla
Bailigh na príomh-léasanna le carráistí deiridh.

Suiteáil rothaí agus tionóil acastóra.

Fráma tralaí mount agus meicníocht Ardaithe (druma, rópa sreang, bloc crúca).

Suiteáil coscáin agus giarbhosca ar mhótair.

5. Suiteáil Córas Leictreach
Suiteáil mótair (ardaitheoir, tralaí, taistil droichead).

Suiteáil painéil leictreacha, caibinéid rialaithe.

Sreangaigh gach braiteoir, lasc teorann, aláraim agus gléas rialaithe.

Ceangail cáblaí cumhachta agus cáblaí rialaithe.

6. Rialú Cáilíochta & Tástáil
Tástáil neamh-millteach (NDT): Cigireachtaí táthúcháin trí mhodhanna cáithníní ultrasonaic nó maighnéadacha.

Cigireacht toisí: Seiceáil toisí agus lamháltais chriticiúil.

Tástálacha leictreacha: Friotaíocht inslithe, leanúnachas, agus tástálacha ciorcad rialaithe.

Tástáil ualaigh: Déan tástálacha ualaigh statacha agus dinimiciúil ag ualach rátáil 100% agus 125%.

Tástáil fheidhmiúil: Déan tástáil ar gach gluaiseacht craein, aláraim, feiste sábháilteachta agus córais rialaithe.

7. Péinteáil agus Críochnú
Péinteáil deiridh le haghaidh friotaíocht creimeadh agus aeistéitic.

Cuir marcanna agus lipéid sábháilteachta i bhfeidhm.

8. Pacáistiú agus Seachadadh
Díchóimeáil comhpháirteanna más gá le haghaidh iompair.

Pacáistiú slán chun damáiste a sheachaint le linn loingsiú.

Lámhleabhair, teastais, agus tuarascálacha tástála a ullmhú.

9. Suiteáil agus Coimisiúnú (Ar-suíomh)
Bailigh comhpháirteanna craein ar-suíomh.

Ailínigh na ráillí agus socraigh na stadanna deiridh.

Ceangail córas soláthair cumhachta agus rialaithe.

Déan -tástáil ar an suíomh agus oiliúint oibritheora.

Glacadh deiridh agus aistriú.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
