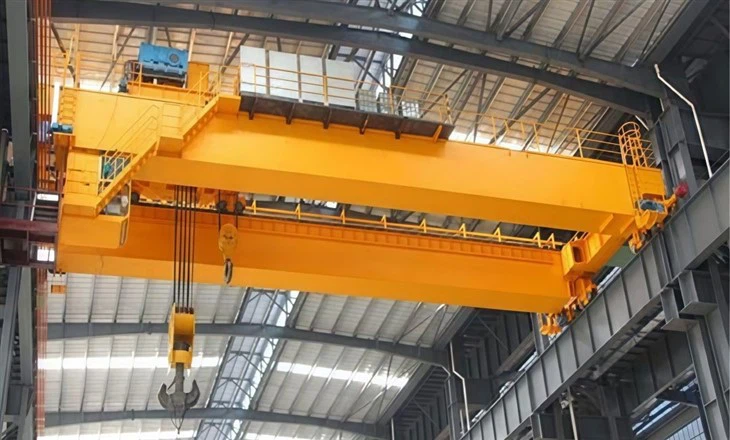

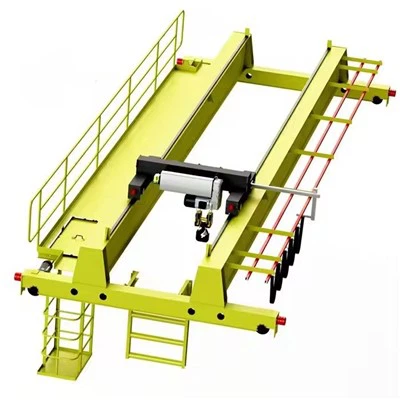

Craein taistil lasnairde dúbailte 50T

Is cineál craein lasnairde é craein thaisteal lasnairde dúbailte ina bhfuil dhá ghéaga droichid a thacaíonn leis an tralaí craein agus leis an ardaitheoir. Is iondúil go n -úsáidtear é i dtimpeallachtaí tionsclaíocha amhail gléasraí déantúsaíochta, muilte cruach, agus stórais ina bhfuil gá le hardú trom agus réisí fada.



Comhpháirteanna lárnacha: imthacaí, giarbhosca, mótar, caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 2000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Dearadh: bhíoma dúbailte

Éifeachtacht: Ardéifeachtúlacht

Luas Oibriúcháin: Oibriú Ardluais

Cobhsaíocht: Feidhm Frith-Swing

Dath: Roghnach

Foinse Cumhachta: 110V\/220V\/230V\/380V\/440V, saincheaptha

Réise: 7. 5-31. 5m





1.main bhíoma

Dearadh bosca bosca (is coitianta):
Tairgeann sé cóimheas neart-go-mheáchan den scoth agus friotaíocht torsional. Tógtha ag baint úsáide as plátaí cruach táthaithe chun léas dronuilleogach log a dhéanamh.

Plátaí treisithe:
Ag cur le limistéir ina bhfuil na hualaí ardaitheoir\/tralaí comhchruinnithe, ag feabhsú friotaíochta tuirse.

Cambering:
Is minic a dhéantar na príomh -bíomaí a chambred (beagán droimneach) chun dul i ngleic le sraonadh faoi ualaí troma.

Cáilíocht Táthú:
Déantar gach seam agus naisc a thástáil go beacht agus déantar tástáil orthu go minic (m.sh. tástáil cáithníní ultrasonaic nó maighnéadacha).



2. Córas a chur ar siúl
Fráma tralaí: suite ar bharr na mbuachaillí dúbailte; tithe an córas ardaitheoir agus tiomána.
Meicníocht ardaithe: De ghnáth is ardaitheoir rópa sreinge nó córas druma winch; Cumhachtaithe go leictreach.
Mótar: Tiomáineann sé an druma ardaitheoir; Is minic a chuimsíonn sé tiomáint minicíochta athraitheach (VFD).
Drum & Wire Rope: gaotha rópa sreinge ar an druma chun an crúca a ardú\/a ísliú.
Bloc Hook: Áirítear ulóga\/sheaves agus crúca tromshaothair chun an t-ualach a cheangal.
Córas Coscáin: Cinntíonn sé go bhfuil gabháltas ualach ann; de ghnáth coscáin leictreamaighnéadacha nó hiodrálacha.
Lasca teorann: cosc ​​a chur ar ró-ardú nó ró-ísliú chun sábháilteacht a chinntiú.

.carr

Struchtúr: Struchtúr cruach de chineál bosca táthaithe nó tógáil bhíoma rollta
Suíomh: Suite ag an dá cheann de na girders droichid
Feidhm: Tacaíonn sé leis na príomh -bíomaí agus na tithe rothaí taistil, mótair, agus giarbhoscaí
Gluaiseacht: Cuireann sé ar chumas taisteal fadaimseartha an chraein ar fad ar feadh an rúidbhealaigh





Meicníocht Taistil 4.Cane

Cuireann an córas taistil craenach de chraein thaisteal lasnairde dúbailte ar chumas an droichid craein ar fad (lena n -áirítear na girders, an tralaí, agus an córas tógála) chun gluaiseacht go cothrománach feadh fad an rúidbhealaigh. Ligeann an ghluaiseacht seo don chraein ualaí a shuíomh in áit ar bith feadh x-ais an limistéir oibre (treo fadaimseartha).

Meicníocht taistil 5.trolley

Tá an córas taistil tralaí de chrann taistil dúbailte lasnairde freagrach as an tralaí agus an mheicníocht ardaithe a bhogadh go cliathánach feadh an droichid girders (taisteal, nó tairiscint y-axis). Cinntíonn an córas seo suíomh beacht an ualaigh idir an dá phríomh -shuaitheadh, rud a chuireann ar a gcumas clúdach iomlán a dhéanamh ar limistéar oibre an chraein i gcomhar le tairiscint fhada taistil agus tógála.

Roth 6.crane

1) Gnéithe dearaidh coitianta
Is minic a úsáidtear rothaí dúbailte le haghaidh sábháilteachta agus treoir níos fearr

Ceadaíonn bloic roth modúlach cothabháil agus athsholáthar éasca

Laghdaíonn imthacaí féin-ailínithe strus mí-ailínithe

Oibríonn córais fhrith-sceabhaithe le rothaí chun caitheamh nó díraonadh míchothrom a chosc

2) Fadhbanna ó dhearadh nó cothabháil rothaí bocht
Caitheamh iomarcach iarnróid\/roth

Skewing (taisteal roth míchothrom)

Torann ard nó creathadh

Saolré craein laghdaithe

Saincheisteanna mí -ailínithe & rianaithe

Hook 7.Cane

Is é an crúca de chrann taistil dúbailte lasnairde an eilimint deiridh a théann i ngleic go díreach leis an ualach. Tá sé ar fionraí ón ardaitheoir nó ón tralaí trí rópaí sreinge agus ulóga agus tá sé deartha chun an t -ualach a iompú agus a aistriú go sábháilte chuig an meicníocht ardaithe.
Príomhfheidhmeanna an chrúca
Ardaitheoirí agus Laghdaíonn sé ualaí

Téann sé le slings, slabhraí, nó feistí ardaithe

Aistríonn ualach ingearach chuig an meicníocht ardaitheoireachta

8.Motor

Gnéithe mótair coitianta
Coscán Comhtháite: Coscáin theip-shábháilte leictreamaighnéadacha nó luchtaithe san earrach le haghaidh stopadh láithreach

Ceangaltán giarbhosca: Tá an chuid is mó de na mótair in éineacht le reducer fearas le haghaidh rialú chasmhóiminte

Comhoiriúnacht VFD: Is minic a rialaítear mótair trí thiomáineann minicíochta athraitheacha (inverters) le haghaidh tosaithe\/stad bog agus rialachán luais

Ionchódóirí nó Braiteoirí: Le haghaidh Aiseolas Tairisceana agus Córais Frith-Bhealaigh nó Auto-Sosinging

.

9.Sound agus córas aláraim éadrom & lasc teorann

1) córas aláraim fuaime agus solais
Cuspóir:
Rabhadh a thabhairt d'oibrithe gluaiseachta craein nó coinníollacha neamhghnácha chun timpistí a chosc agus chun sábháilteacht oibríochtúil a fheabhsú.
2) lasca a theorannú
Cuspóir:
Chun tairiscint a stopadh go huathoibríoch nuair a shroichtear teorainn shonrach (m.sh., uas -airde ardaitheoir, suíomh tralaí) chun damáiste meicniúil nó ró -thraenáil a chosc.

10. Gléasanna Sábháilteachta

Gléas cosanta ró -ualaigh: Cuireann sé cosc ​​ar an gcraein ualaí a ardú thar a chumas rátáilte
Lasca Teorann: Stopann Tairiscint ag Teorainneacha Taistil nó Ardaithe réamhshainithe (ardaitheoir, tralaí, droichead)
Cnaipe Stad Éigeandála: Cuireann sé an chumhacht as an gcumhacht láithreach chun gach feidhm craein a stopadh i gcás éigeandála
Aláram Fuaime agus Solais: Tugann sé rabhadh d'oibrithe gluaiseachta craein, ardaitheoir, nó lochtanna córais
Maolán (Stopallán Deiridh): Tionchar a ionsú ag deireadh an rúidbhealaigh\/tralaí chun imbhualadh meicniúil a chosc
Gléas Frith-Imbhuailte: Cuireann sé cosc ​​ar chraenacha imbhualadh lena chéile nó foircinn rúidbhealaigh
Clampaí Iarnróid \/ Glais Rothaí: Faigheann sé an craein le linn teip cumhachta nó gaotha láidre (le haghaidh úsáide lasmuigh)
Cosaint ar an talamh: cuireann sé cosc ​​ar shuaitheadh ​​leictreach; Tá sé criticiúil go háirithe i gcórais iarnróid leictrithe
Cosaint ró-luais: Stopann an ardaitheoir má sháraíonn luas ardaithe tairseacha sábháilte
Córas Taispeána Luchtaigh: Taispeánann sé meáchan fíor-ama ardaithe don oibreoir

11. Mód Rialaithe

Oibriú láimhe ar chostas íseal: Rialú pendant
Sábháilteacht agus solúbthacht oibreoirí: cianrialtán gan sreang
Úsáid leanúnach tromshaothair: Rialú cábáin
Uathoibriú agus rianú cliste: PLC\/Rialú Uathoibríoch



12.sketch

Príomhtheicniúil





1. Cumas ard -ualaigh
Láimhseáil ualach níos fearr: Ceadaíonn an dearadh dúbailte girder dáileadh ualach níos fearr agus cumas meáchain níos airde ná craein girder amháin. Tá sé seo oiriúnach chun ualaí troma a ardú, go minic os cionn 50 tonna nó níos mó.

Cobhsaíocht: Soláthraíonn an dá bíomaí cobhsaíocht fheabhsaithe agus frithsheasmhacht in aghaidh torsion faoi choinníollacha trom ardaithe.

2. réise níos faide agus airde ardaithe níos mó
Span níos faide: Is féidir le craenacha girder dúbailte réisí níos leithne (fad idir ráillí) a chlúdach ná craenacha girder aonair, rud a fhágann go bhfuil siad foirfe do shaoráidí móra agus stórais.

Airde Ard -Ardaithe: Ceadaíonn an dearadh níos mó seomra níos mó faoin gcraein, a thugann imréiteach níos ingearaí chun ualaí a ardú go dtí airde níos mó.

3. luas agus cruinneas feabhsaithe feabhsaithe
Gluaiseacht réidh: Le córas mótair agus ardaitheoir dea-dheartha, cuireann an craein girder dúbailte rialú beacht ar fáil ar luasanna ardaithe, rud a chiallaíonn go bhfuil sé oiriúnach d'iarratais ina bhfuil cruinneas ríthábhachtach.

Rialú Sway Feabhsaithe: Tairgeann roinnt samhlacha córais rialaithe sway a íoslaghdaíonn luascadh ualach le linn ardaitheoirí, rud atá tábhachtach in iarratais ina bhfuil cobhsaíocht agus cruinneas riachtanach.

4. marthanacht agus iontaofacht
Struchtúr láidir: Tá an fráma girder dúbailte láidir agus buan, rud a chiallaíonn go bhfuil sé oiriúnach chun oibríochtaí tromshaothair a láimhseáil le timpeallachtaí ardmhinicíochta agus crua.

Saolré níos faide: Mar gheall ar a sláine struchtúrach agus a chumas chun ualaí níos airde a láimhseáil, tá saol seirbhíse níos faide ag an gcraein seo le costais chothabhála laghdaithe.

5. Solúbthacht i ndearadh agus i bhfeidhmiú
Saincheapadh: Is féidir craenacha girder dúbailte a oiriúnú le roghanna éagsúla ar nós cineálacha éagsúla ardaitheoir, córais rialaithe, nó gnéithe sábháilteachta. Ligeann an tsolúbthacht seo don chraein a chur in oiriúint do riachtanais oibríochtúla ar leith.

Roghanna rialaithe iolracha: is féidir iad a oibriú ag baint úsáide as rialuithe pendant, rialuithe cianda gan sreang, nó rialuithe cábáin, ag soláthar solúbthachta i roghanna agus i bhfeidhmchláir oibreoirí.

6. Feidhmíocht níos fearr i dtimpeallachtaí tromshaothair
Timpeallachtaí lasmuigh nó diana: Tá na craenacha seo oiriúnach do thimpeallachtaí tionsclaíocha troma, mar shampla muilte cruach, clóis long, agus calafoirt, áit a bhfuil an t -éileamh ar ard -acmhainn ardaithe agus solúbthacht oibríochtúil ríthábhachtach.

Go hidéalach le haghaidh láimhseáil ábhair: lena thógáil láidir agus lena chumas ard, tá sé iontach do iarratais a bhaineann le cruach, ábhair tógála, agus earraí mórchóir.

7. Gnéithe Sábháilteachta
Sábháilteacht fheabhsaithe: De ghnáth tagann córais sábháilteachta ard-sábháilteachta ar chraenacha girder dúbailte, amhail cosaint ró-ualaigh, lasca teorann, aláraim fuaime agus solais, feistí frith-imbhuailte, agus feidhmeanna stad éigeandála.

Caighdeáin sábháilteachta níos airde: Cinntíonn gnéithe ionsuite comhlíonadh le caighdeáin sábháilteachta domhanda (ISO, ASME, FEM, etc.), rud a laghdaíonn an baol timpistí le linn oibriú craenach.

8. Éifeachtúlacht spáis
An úsáid is fearr is féidir a bhaint as spás saoráide: Ceadaíonn craenacha girder dúbailte an t -uas -sheomra agus an bac íosta ar an spás oibre, rud a chumasaíonn úsáid níos fearr ar spás ingearach.

Dearadh Dlúth: Cé go dtugann siad níos mó cumais ardaithe, is minic a thógann siad níos lú spáis i gcomparáid le craenacha eile a bhfuil cumais chomhchosúla acu.



1. Tionscail Cruach agus Miotal
Iarratais:

Cornaí cruach troma, tinní, billéid, plátaí, agus cruach struchtúrach a láimhseáil

Ábhair bheathúcháin do mhuilte rollta nó foirnéisí

Ag bogadh bás mór agus múnlaí

Cén fáth a n-úsáidtear: ardchumas (20-300 tonna go minic), rialú beacht, comhpháirteanna atá frithsheasmhach in aghaidh teasa

2. Gléasraí Déantúsaíochta
Iarratais:

Comhpháirteanna nó tionóil mheaisín mhóra a bhogadh

Cuidiú le suiteáil trealaimh nó le beathú líne táirgthe

Cén fáth a n -úsáidtear: ardú iontaofa, réisí fada, ardaitheoir ard crúca do leagan amach casta

3. Gléasraí Cumhachta
Iarratais:

Tionól agus cothabháil tuirbín

Trasfhoirmeoirí, gineadóirí, agus píopaí móra a ardú

Cén fáth a n -úsáidtear: láimhseáil cobhsaí agus cruinn ar threalamh íogair nó ró -mhór

4. Longthógáil agus clóis mhuirí
Iarratais:

Comhpháirteanna loinge a bhogadh cosúil le hinnill, painéil, agus rannóga cabhlaigh

Ag cabhrú le duga tirim agus cóimeáil bloc

Cén fáth a n -úsáidtear: clúdach réise fada agus acmhainn ardaithe ard

5. iostaí cothabhála iarnróid agus traenach
Iarratais:

Innill ghluaiste, portaigh, agus carráistí a ardú le haghaidh deisiú nó cigireachta

Cén fáth a n -úsáidtear: ardú agus suíomh beachtais, go minic le ardaitheoirí sioncronaithe

6. Trealamh Trom agus Tionól Innealra
Iarratais:

Codanna móra meaisín a iompar le linn an tionóil

Innealra trom a shuiteáil i gceardlanna

Cén fáth a n -úsáidtear: an cumas luasanna ardaithe, córais rialaithe, agus rianú ualach a shaincheapadh

7. Tionscail Mianadóireachta agus Stroighne
Iarratais:

Láimhseáil brúiteoirí, mótair, agus cromáin amhábhair

Cothabháil muilte meilte agus áitheanna

Cén fáth a n -úsáidtear: Dearadh buan a sheasann le timpeallachtaí deannaigh agus creimneacha





1. Innealtóireacht & Dearadh
Anailís ualaigh, aicmiú dleachta (FEM\/ISO\/GB), agus ríomh réise

Roghnú na bPríomh -Sonraíochtaí: Cumas Ardaithe, Airde Ardaithe, réise, Luas

Líníochtaí CAD agus Anailís Struchtúrach (modh eilimint críochta más gá)

Scematics Córas Leictreach agus Rialaithe

Ullmhú an Bhille Ábhair (BOM)

2. Ullmhúchán Ábhar
Soláthar Plátaí Cruach Q235B \/ Q345B, I-bíomaí, ráillí, etc.

Cóireáil dromchla (gaineamh, picil) chun meirge agus neamhíonachtaí a bhaint

Gearradh páirteanna cruach ag baint úsáide as plasma CNC nó meaisíní gearrtha léasair

Cigireacht agus marcáil ábhair

3.
A. Príomh -Girders (bíomaí dúbailte)
Cóimeáil flanges barr, plátaí bun, agus plátaí gréasáin

Táthú fad iomlán ag baint úsáide as meaisíní táthú uathoibríoch

Cigireacht Táthú (UT\/RT) agus Faoiseamh Strus más gá

Stiffeners inmheánach agus suiteáil lúibíní gléasta

Cambering na bíomaí chun sraonadh a chúiteamh

B. Carrages Deireadh
Struchtúir bhosca nó de chineál pláta a dhéanamh

Suíocháin rothaí agus sealbhóirí acastóra a shuiteáil

Meaisíniú aghaidheanna comhpháirteacha go lamháltais bheachta

C. Fráma tralaí
Déantúsaíocht Struchtúr Cruach Tralaí

Meicníocht ardaitheoireachta a fheistiú (druma, mótar, giarbhosca)

Tionól Rothaí Tralaí, Maoláin, agus Aonaid Tiomána

D. Meicníocht ardaithe
Meaisíniú druma, giarbhosca, scuaba, agus bloc crúca

Tionól mótair, coscáin, cúplála, agus druma rópa

Foirceannadh rópa sreinge cruach agus suiteáil bloc crúca

4. Próiseáil Meaisínithe & Beachtais
Tá príomh -chomhpháirteanna cosúil le drumaí, seafta, agus scuabaí CNC machined

Leadránach poill seafta, feistiú fearas, agus seiceáil ailínithe

Cothromú dinimiciúil na n -eilimintí rothlacha (más gá)

5. Tionól an Chórais Leictreachais
Sreangú painéal rialaithe, inverters minicíochta, teagmhálaithe, agus rásanna sealaíochta

Clárú PLC nó aonaid cianrialaithe (má tá sé uathoibrithe)

Lasca teorann, aláraim, agus córais braiteora a shuiteáil

6. Tionól agus réamh-thástáil
Cuirtear príomh -ghéaga, carráistí deiridh agus tralaí le chéile ar an talamh

Ailíniú agus boltaí na n -alt

Ceangal leictreach mótair, coscáin agus aonaid rialaithe

Tástáil Rith Tirim: Mótair Taistil, Tralaí, agus Ardaitheoir a sheiceáil gan ualach
7. Tástáil Luchtaigh & Cigireacht Cáilíochta
Tástáil gan ualach: Fíoraigh gach feidhm a thógáil, taisteal, coscánaithe, lasca teorann

Tástáil ualaigh rátáilte (100%) agus tástáil ró -ualaigh (de ghnáth 125%)

Tástáil Feidhmíochta ar Stad Éigeandála, Lasca Teorann, Aláraim

Seiceáil sraonadh ar girders (ba chóir a bheith laistigh de theorainneacha sonraithe)

Tuarascáil Cigireachta Sínithe ag Foireann QA

8. Cóireáil agus péintéireacht dromchla
Cóireáil Frith-Creimthe (EG, primer saibhir since)

Péinteáil De réir Sonraíocht an Tionscadail (buí nó oráiste go coitianta)

Suiteáil lógó nó ainmchlár

9. Pacáil agus seachadadh
Disassembly isteach i gcodanna iniompartha (príomh -ghirders, trucailí deiridh, tralaí)

Pacáilte ag baint úsáide as frámaí cruach, wrap crapadh, nó cásanna adhmaid le haghaidh onnmhairithe

Seachadadh eagraithe ar bhóthar, iarnród, nó farraige de réir mar is gá
10. Suiteáil & Coimisiúnú ar an láthair (Roghnach)
Tionól ar Láithreán Custaiméirí

Ailíniú deiridh, sreangú, agus tástáil ualaigh

Oiliúint Oibreoirí agus Treoir Cothabhála

Láimhseáil le doiciméadú iomlán: Lámhleabhar, Teastas, Tuarascáil Tástála, Léaráid Sreangaithe

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
