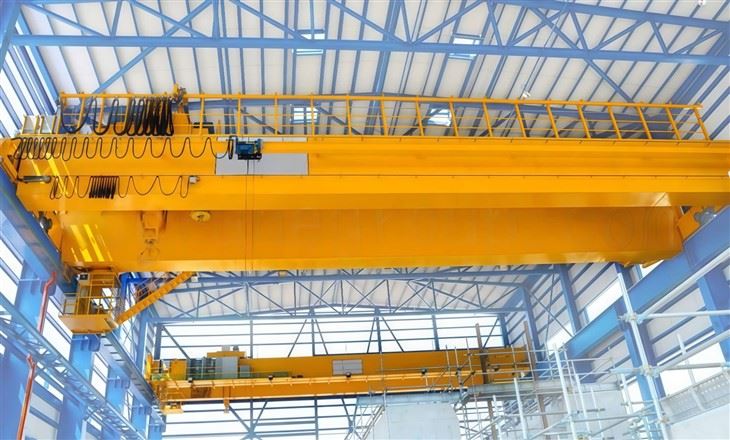

Ardaitheoir Craein Lastuas Girder Dúbailte

Príomhghnéithe na gCraenacha Lastuas Girder Dúbailte i Mianadóireacht Ghuail:

Acmhainn Ard-Luchtaithe (Suas le 500+ Tona)

Deartha chun trealamh trom-mhianadóireachta guail, innealra agus bulc-ábhair a ardú.

Oiriúnach chun comhpháirteanna móra a bhogadh ar nós brúiteoirí, línte tarraingthe agus córais iompair.

Feidhmíocht Dleachta Réise Fada & Trom-

Is féidir leis limistéir mhóra oibre a chlúdach i ngléasraí próiseála guail, mianaigh agus clóis stórála.

Tógtha chun timpeallachtaí crua mianadóireachta (deannach, taise, creathadh) a sheasamh.

Pléascadh{0}}Promhadh & Creimeadh-Roghanna Frithsheasmhacha

Mótair agus comhpháirteanna leictreacha pléascadhle haghaidh timpeallachtaí guail deannaigh.

Bratuithe-resistantacha creimthea chosaint i gcoinne taise agus ceimiceáin.

Ceangaltáin Ardaithe Customizable

Feistithe legrabs, maighnéid, nó buicéid clamshellchun gual, méine, agus dramhábhar a láimhseáil.

Is féidir comhtháthú le córais uathoibrithe le haghaidh luchtú/díluchtaithe guail éifeachtach.

Sábháilteacht agus Iontaofacht Feabhsaithe

Teip-coscáin shábháilte, cosaint ró-ualaithe, agus lasca teorannchun timpistí a chosc.

Dearadh girder dúntale haghaidh friotaíocht deannaigh agus smionagar níos fearr.





Smaointe Nuair a Roghnú:

Aicme Dleachta (Caighdeáin FEM, ISO, nó CMAA)– Go hiondúilAicme E (Dleacht Trom)nóAicme F (Dualgas Trom)do mhianadóireacht ghuail.

Coinníollacha Comhshaoil– D’fhéadfadh go mbeadh gá le pléascadh, séalaithe deannaigh agus friotaíocht teasa.

Uathoibriú & Cianrialú– Chun oibriú níos sábháilte i limistéir ghuaiseacha.



Comparáid le Modhanna Ardaithe Eile

Gné	Craein lasnairde	Craein Soghluaiste	Forklift
Cumas Luchtaithe	Suas go dtí500+ tonna	Teoranta (go hiondúil<100 tons)	Ísle (<50 tons)
Éifeachtúlacht Spáis	Is fearr(oibríocht lasnairde)	Éilíonn spás talún	Teacht teoranta
Sábháilteacht i Gual Dust	Roghanna pléascadh-phromhadh	Rioscaí (splanc díosail/innill)	Sábháilteacht theoranta
Cothabháil	Íseal(níos lú páirteanna gluaisteacha)	Ard (inneall, hiodrálaic)	Measartha
Uathoibriú	Uathoibrithe go héasca	Oibriú láimhe	Teoranta



Comhpháirteanna Croí: Bearradh, Giarbhosca, Mótar, Caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 Bliain

Meáchan (KG): 2000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Dearadh: Bhíoma dúbailte

Éifeachtacht: éifeachtacht ard

Luas oibriúcháin: Oibriú ardluais

Cobhsaíocht: Feidhm frith-swing

Dath: Roghnach

Foinse Cumhachta: 110V / 220V / 230V / 380V / 440V, saincheaptha

Réise: 7.5-31.5m



A crann forchostais girder dúbailtea úsáidtear imianadóireacht ghuailcomhdhéanta de roinnt comhpháirteanna ríthábhachtacha atá deartha le haghaidh oibriú trom, iontaofa agus sábháilte i dtimpeallachtaí crua. Seo thíos miondealú ar na príomhchodanna:



1. Struchtúr an Droichid (Príomhlód-Fráma Iompraíochta)

girders dúbailte (-cineál bosca nó dearadh truss)– Ard-neart agus cobhsaíocht a sholáthar le haghaidh ualaí troma.

Trucailí deiridh (le rothaí)– Lig don chraein bogadh feadh na ráillí rúidbhealaigh.

Maoláin & tuairteoirí– Ionsú turraing le linn teorainneacha taistil.

2. Meicníocht Ardaithe

Ardaitheoir leictreach (rópa sreinge nó slabhra)– Ardaíonn agus íslíonn ualaí.

Ardaitheoir téad sreang(is fearr le haghaidh ualaí troma guail, m.sh., 5–500+ tonna).

Ardaitheoir slabhra(d'fheidhmchláir níos éadroime-dleachta).

Tionól druma nó sceach– Treoraíonn an rópa/slabhra ardaithe.

Bloc duán & córas ulóige– Dáileann sé meáchan an ualaigh go cothrom.

3. Meicníocht Tralaí & Taistil

Fráma tralaí– Bogann sé go cothrománach feadh girders an droichid.

Rothaí tralaí & mótair tiomána– Cumasaigh taisteal réidh trasna an réise.

Córas coscánaithe– Cinntíonn sé stopadh rialaithe.

4. Córas rúidbhealaigh

Líomaí rúidbhealaigh (cruach nó coincréit threisithe)– Tacaíonn sé le gluaiseacht na craein.

Rianta iarnróid– Treoraíonn cosán taistil na craein.

Teanntáin iarnróid & gléasanna frith-ráille– Cosc a chur ar scaoileadh saor de thaisme.

5. Córas Leictreach & Rialaithe

Mótair & sreangú cosanta pléascadh– Riachtanach do thimpeallachtaí deannaigh ghuail (deimhnithe ATEX/IECEx).

Tiomántáin Minicíochta Athraitheacha (VFDs)– Cinntigh luasghéarú/luasmhoilliú mín.

Roghanna rialaithe:

Rialú siogairlín (sreangaithe nó gan sreang)– Oibriú láimhe.

Rialú iargúlta raidió– Chun oibriú níos sábháilte i limistéir ghuaiseacha.

Rialú uathoibrithe (PLC-bunaithe)– Le comhtháthú le córais láimhseála guail.

6. Comhpháirteanna Sábháilteachta & Cúnta

Athrú teorainn ró-ualaithe– Cosc ar ardú thar acmhainn.

Cnaipe stad éigeandála (E-stop).– Múchadh láithreach i gcás contúirte.

Córas in aghaidh-imbhuailte– Úsáidtear é nuair a oibríonn il-chraenacha sa limistéar céanna.

Imfháluithe resistant deannaigh & taise– Comhpháirteanna leictreacha a chosaint.

cábáin (roghnach)– Maidir le rialú oibreoirí i ndálaí crua.

.

7. Ceangaltáin Speisialta do Láimhsiú Guail

Grab buicéid– Le haghaidh bulc-ardú guail agus dumpála.

Ardaitheoirí leictreamaighnéadacha– Chun dramh-mhiotal a láimhseáil i limistéir chothabhála.

Crúcaí rothlach– Chun trealamh trom mianadóireachta a shuíomh go beacht.

Príomhghnéithe d'Iarratais Mhianadóireachta Guail

✔ Pléascadh-phromhadh– Ag teastáil i limistéir ina bhfuil deannach ghuail (caighdeáin ATEX, IECEx).
✔ Friotaíocht creimeadh– Bratuithe (eapocsa, ghalbhánuithe) chun meirge ó thaise agus ceimiceáin a chosc.
✔ Timthriall -dleachta ard– Deartha le haghaidh oibriú leanúnach (FEM/ISO Aicme F).
✔ -dearadh cairdiúil don chothabháil– Rochtain éasca ar phointí lubrication agus páirteanna caitheamh.



Sceitse

Príomh-theicniúil





Craenacha lastuas (go háirithecrios dúbailtecineálacha) riachtanach sa mhianadóireacht ghuail mar gheall ar aneart, éifeachtúlacht, agus sábháilteacht. I measc na bpríomhbhuntáistí tá:

1. Cumas Luchtaigh Ard & Marthanacht

Is féidir a láimhseáil5–500+ tonna, rud a fhágann go bhfuil siad oiriúnach le haghaidh gual trom, innealra agus trealamh.

Seasann tógáil cruach threisitheualaí turrainge, creathadh, agus coinníollacha mianadóireachta crua.

2. Láimhseáil Ábhar Éifeachtach

Luchtú/díluchtú guail níos tapúla i gcomparáid le modhanna láimhe nó forklift.

Grab buicéid, maighnéid, agus ceangaltáin clamshelliompar guail a bharrfheabhsú.

3. Optamú Spás

Feidhmíonnlastuas, spás urláir a shaoradh le haghaidh oibríochtaí mianadóireachta eile.

Ideal le haghaidhmonarchana próiseála guail, clóis stoc, agus ceardlanna.

4. Sábháilteacht Feabhsaithe

Mótair agus córais leictreacha pléascadh(ATEX/IECEx deimhnithe) do thimpeallachtaí deannaigh ghuail.

Cosaint ró-ualaithe, lasca teorann, agus córais in aghaidh-imbhuailtetimpistí a chosc.

5. Laghdú ar Aga Neamhfhónaimh & Costais Saothair

Roghanna uathoibrithe agus cianda-rialaitheidirghabháil dhaonna i gcriosanna guaiseacha a íoslaghdú.

Cothabháil íseali gcomparáid le craenacha soghluaiste (níos lú páirteanna gluaisteacha).

6. Inoiriúnaitheacht do Choinníollacha Harsh

Bratuithe-resistantacha creimthechosaint i gcoinne taise agus ceimiceáin.

Dearaí atá díonach ar dheannach agus ar theasle haghaidh mianaigh ghuail agus gléasraí próiseála.



1. Láimhseáil Ghual & Iompar

Ag Luchtú/Díluchtú– Gual a aistriú ó leoraithe, iarnróid agus longa chuig gléasraí próiseála.

Bainistíocht Stoic– Gual a chruachadh agus a athéileamh i gclóis stórála ag úsáidbuicéid grab.

2. Oibríochtaí Gléasra Próiseála

Gual a bhogadh trídbrúiteoirí, scáileáin, agus córais iompair.

Láimhseáilpáirteanna innealra tromle linn cothabhála.

3. Ceardlann & Cothabháil

Ardaithelínte tarraingthe, tochailteoirí, agus comhpháirteanna iompairle haghaidh deisiúcháin.

Tacaíocht mianadóireachta faoi thalamh(i-oibríochtaí ar mhórscála).

4. Láimhseáil Dramhaíola & Fotháirgí

Ag baintslaig, carraigeacha, agus smionagar mianadóireachtaó limistéir phróiseála.

5. Comhtháthú le Uathoibriú

Cruachta & athéilimh uathoibrithei gcríochfoirt ghuail nua-aimseartha.

Oibríocht chianda-rialaithei gcriosanna guaiseacha nó ard-deannaigh.





1. Daingniú Ordú & Dearadh
Déan athbhreithniú ar riachtanais an chustaiméara (acmhainn, réise, airde ardaithe, timpeallacht).

Forbraíonn an fhoireann innealtóireachta líníochtaí dearaidh mionsonraithe agus samhlacha 3D bunaithe ar chaighdeáin FEM/DIN.

Deimhnigh sonraíochtaí teicniúla, ábhair, agus sceideal seachadta leis an gcliant.

Faigh cead ón gcliant maidir le dearadh deiridh.

2. Soláthar Ábhar
Foinse -plátaí cruach ardchaighdeáin, próifílí, mótair, comhpháirteanna leictreacha agus gabhálais.

Deimhnithe ábhartha a fhíorú (m.sh., grád cruach, sonraíochtaí mótair).

Déan amhábhair a iniúchadh agus a stóráil i gceart chun damáiste a chosc.

3. Déantúsaíocht Cruach
Gearr, cruth, agus plátaí cruach meaisín agus próifílí do phríomh girders, carráistí deiridh, agus frámaí tralaí ag baint úsáide as meaisíní CNC.

Comhpháirteanna táthú tar éis nósanna imeachta táthúcháin dochta (m.sh., táthú MIG/MAG) le táthaithe deimhnithe.

Déan tástáil neamh-millteach (NDT) ar nós cigireacht ultrasonaic nó cáithníní maighnéadacha ar táthaithe chun cáilíocht a chinntiú.

4. Príomhthionól Bhíoma
Bailigh girders dúbailte le bíomaí croise agus stiffeners.

Ailínigh agus táthú na príomhchodanna bíomaí go beacht.

Déan seiceálacha tríthoiseach chun lamháltais dearaidh a chomhlíonadh.

Cuir cóireáil dromchla i bhfeidhm (sciath greanroiseadh agus primer).

5. Comhthionól
Bailigh carráistí deiridh, fráma tralaí, meicníocht ardúcháin (bloc duán, druma, rópa sreang), mótair, coscáin agus giarbhoscaí.

Comhpháirteanna meicniúla a fheistiú agus páirteanna gluaisteacha a thástáil le haghaidh oibriú rianúil.

6. Cóireáil Dromchla & Péinteáil
Glan gach dromchla cruach (glanadh soinneáin).

Cuir bratuithe tionsclaíocha ardchaighdeáin nó córais phéinte i bhfeidhm, go hiondúil primer frith-chreimeadh móide bailchríoch (dathanna RAL de ghnáth).

Ceadaigh triomú agus leigheas cuí chun marthanacht a chinntiú.

7. Sreangú Leictreach & Suiteáil Córas Rialaithe
Suiteáil mótair, painéil rialaithe, agus sreangú leictreach de réir schematics leictreach.

Feistí rialaithe gléasta ar nós rialtáin siogairlín, lasca teorann, aláraim agus braiteoirí.

Comhtháthaigh tiomántáin PLC nó VFD de réir mar is gá.

Déan tástálacha friotaíochta inslithe agus leanúnachais.

8. Tástáil Tosaigh & Cigireacht Cáilíochta
Ná{0}}Déan rith tástála ualaigh le haghaidh ardaithe, taisteal tralaí agus taistil droichid.

Fíoraigh gach feiste sábháilteachta (lasca teorann, cosaint ró-ualaithe, stad éigeandála).

Iniúchadh táthaithe, ailínithe, agus bailchríoch dromchla.

Doiciméad torthaí tástála agus ceartúcháin.

9. Tástáil Ualach
Déan tástáil ualaigh de réir caighdeáin FEM/ISO le hualach tástála (125% den acmhainn rátáilte de ghnáth).

Breathnaigh ar iompar craein faoi ualach: ardú, ísliú, gluaiseachtaí taistil, coscáin.

Taifead na torthaí agus deimhnigh críochnú na tástála ualaigh.

10. Iniúchadh Deiridh & Pacáil
Déan iniúchadh cuimsitheach deiridh.

Comhpháirteanna craein pacáiste go daingean le haghaidh iompair (go háirithe má sheoltar iad i gcodanna).

Ullmhaigh na doiciméid go léir: lámhleabhair, deimhnithe, tuarascálacha tástála.

11. Seachadadh & Suiteáil
Craein iompair chuig suíomh an chustaiméara.

Cabhrú le suiteáil agus coimisiúnú nó maoirsiú a dhéanamh orthu.

Oiliúint oibritheora agus treoir cothabhála a sholáthar.

12. Tar éis-Tacaíocht Díolacháin
Cothabháil a thairiscint, soláthar páirteanna breise, agus tacaíocht theicniúil.

Leantach ar shástacht na gcustaiméirí agus ar fheidhmíocht craein.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
