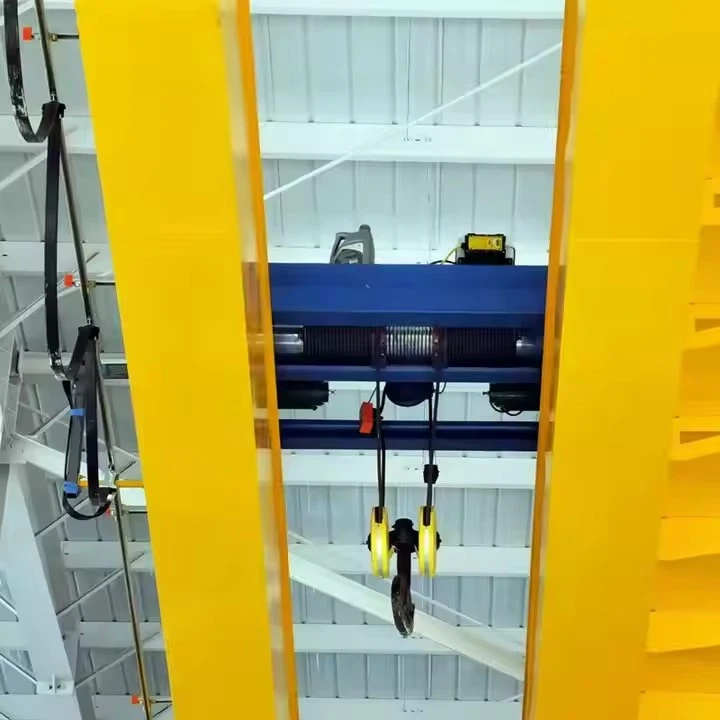

Craein Droichead Leictreach Lastuas Do Cheardlann

Cad is Craein Droichead Leictreach Lasnairde ann do Cheardlann?

Is córas é atá comhdhéanta de dhroichead (an léas cothrománach(s)) a ghluaiseann feadh ráillí rúidbhealaigh atá suite ar struchtúr tacaíochta na ceardlainne. Gluaiseann ardaitheoir agus tralaí leictreach trasna an droichid, rud a ligeann don oibreoir ualaí a ardú, a ísliú agus a iompar áit ar bith laistigh de limistéar clúdaigh dronuilleogach na craein.

Smaoinigh air mar "greille ardaithe" a chruthú thar do urlár ceardlainne ar fad, rud a thugann an cumas duit ualach a phiocadh suas agus é a aistriú go beacht go pointe ar bith eile gan úsáid a bhaint as spás urláir.



Buntáistí a bhaineann le Ceardlann

Uasmhéadaíonn sé spás urláir:Trí oibriú lastuas, coimeádann sé an t-urlár iomlán soiléir le haghaidh innealra, stáisiúin oibre agus stórála. Níl aon phasanna ag teastáil le haghaidh forklift.

Méadaíonn Táirgiúlacht & Éifeachtúlacht:Laghdaíonn sé go mór an t-am agus an tsaothair a theastaíonn chun ábhair throma, comhpháirteanna nó táirgí críochnaithe a bhogadh. Is féidir le duine amháin obair roinnt daoine a dhéanamh.

Feabhsaíonn Sábháilteacht:

Cuireann sé deireadh leis na rioscaí a bhaineann le tógáil láimhe (gortuithe mhatánchnámharlaigh).

Laghdaíonn sé an gá atá le forklifts, rud a íoslaghdaíonn an baol imbhuailtí agus timpistí.

Is féidir le hoibreoirí an t-ualach a rialú ó achar sábháilte.

Feabhsaíonn eirgeanamaíocht:Laghdaíonn sé brú fisiciúil ar oibrithe, as a dtagann níos lú tuirse agus níos lú díobhálacha.

Soláthraíonn Láimhseáil Beachtais:Ligeann sé do shuíomh mall, beacht ualaí, rud atá riachtanach le haghaidh tascanna cóimeála, meaisínithe agus socrúcháin.

Ilchineálach agus Inoiriúnaithe:Is féidir é a fheistiú le ceangaltáin éagsúla (dubháin, maighnéid, grabs) chun ábhair éagsúla a láimhseáil.



Príomhghnéithe Nuair a Roghnú Crane Ceardlainne

Cumas:Aimsigh meáchan an earra is troime a chaithfidh tú a ardú. Raon cumais ceardlainne coitianta ó 2 go 20 tonna.

réise:An fad idir na ráillí rúidbhealaigh. Sainmhíníonn sé seo leithead an limistéir is féidir leis an gcraenach a chlúdach.

Airde Ardaithe:Cé chomh hard is gá duit an t-ualach a ardú.

Timthriall Dualgais:Cé chomh minic a úsáidfear an craein. Le haghaidh ceardlann ghnóthach, tá Aicme M4 (Tleacht Meánach) nó M5 (Dleacht Trom) oiriúnach.

Modh Rialaithe:Tá rialú siogairlín caighdeánach, ach moltar cianrialtán raidió go mór as a shábháilteacht agus a sholúbthacht.

Struchtúr Foirgníochta:Ní mór do ghairmí a fhíorú gur féidir le colúin agus díon do cheardlann tacú leis an gcraen, an t-ualach, agus na fórsaí dinimiciúla.

Conclúid:AnCraein Droichead Leictreach Lastuasní gléas ardaithe amháin é; tá sé auirlis bhunúsach éifeachtúlachta ceardlainne. Déanann sé sreabhadh oibre a shruthú, cuireann sé ar chumas oibrí aonair meáchain ollmhóra a láimhseáil go sábháilte, agus scaoileann sé lánacmhainneacht spás urláir do cheardlainne. Tá sé ar cheann de na hinfheistíochtaí aischuir is airde is féidir le saoráid déantúsaíochta nó deisiúcháin a dhéanamh.



Comhpháirteanna Croí: Bearradh, Giarbhosca, Mótar, Caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 Bliain

Meáchan (KG): 2000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Dearadh: Bhíoma dúbailte

Éifeachtacht: éifeachtacht ard

Luas oibriúcháin: Oibriú ardluais

Cobhsaíocht: Feidhm frith-swing

Dath: Roghnach

Foinse Cumhachta: 110V / 220V / 230V / 380V / 440V, saincheaptha

Réise: 7.5-31.5m

Seo miondealú mionsonraithe ar chomhpháirteanna anCraein Droichead Leictreach Lastuas le haghaidh Ceardlann.



1. Príomhchóras Struchtúrtha (An Creat)

Gáir(í) Droichid:An príomhléas(eanna) cothrománacha a théann trasna na ceardlainne.

Gáire Aonair:Léas amháin (I-léas nó crios bosca) a ritheann an tralaí ardaitheoir ar an bhfeire íochtair. Níos eacnamaí agus soláthraíonn sé spás cloiginn maith.

Gáire Dúbailte:Dhá girders comhthreomhara áit a ritheann an tralaí ar bharr na girders. Soláthraíonn airde ardaithe níos airde agus is fearr le haghaidh ualaí níos troime.

Trucailí Deiridh:Tá na struchtúir ag gach ceann den chliathán droichid ina bhfuil na rothaí agus na meicníochtaí tiomána chun an craein iomlán a bhogadh feadh an rúidbhealaigh.

Córas rúidbhealaigh:

Bíomaí rúidbhealaigh:Líomaí troma I-tacaithe ag colúin dín nó struchtúr na ceardlainne.

Ráillí Rith:Ráillí cruach suite ar na bíomaí rúidbhealaigh chun go bhféadfaidh na rothaí craein taisteal orthu.

Stadanna Craein/Maoláin:Stopann fisiciúil ag deireadh an rúidbhealaigh chun ró-thaistil a chosc.

2. Córas Ardaithe & Taistil (The Workhorse)

Aonad Ardaithe Leictreach:An chomhpháirt a dhéanann an t-ardú.

Mótar Ardaithe:Mótar leictreach a sholáthraíonn cumhacht ardaithe.

Giarbhosca:Laghdaíonn sé luas mótair chun an chasmhóimint ardaithe a mhéadú.

Druma nó Sprocket:Le haghaidh foirceannadh rópa sreang nó slabhra.

Coscán:Gabhann sé go huathoibríoch chun an t-ualach a choinneáil nuair nach bhfuil an t-ardaitheoir á thiomáint.

Tionól Tralaí:An t-aonad a iompraíonn an ardaitheoir feadh crios an droichid.

Fráma Tralaí:Tacaíonn an ardaitheoir.

Rothaí Tralaí:Rith feadh flange an girder droichead.

Tiomántán Tralaí:Mótar agus giaranna a bhogann an tralaí (is féidir a bheith leictreach nó láimhe).

Bloc Duán:An tionól a shealbhaíonn an hook, go minic le sheaves il le haghaidh buntáiste meicniúil.

Tiomántáin Taistil Droichead:

Mótair Tiomána:Feistithe ar na trucailí deireadh chun an craein ar fad a bhogadh.

Rothaí:Rothaí flanged a ritheann ar na ráillí rúidbhealaigh.



3. Cumhacht & Córas Rialaithe (Na Nerves)

Soláthar Cumhachta:

Córas Festoon:Córas tralaí agus rian a iompraíonn agus a bhainistíonn an cábla cumhachta solúbtha. Coitianta i gceardlanna.

Córas Barra Seoltóra:Barraí cumhachta dochta iniata a ritheann comhthreomhar leis an rúidbhealach. Níos iontaofa le haghaidh úsáide tromshaothair.

Comhéadan Rialaithe:

Stáisiún siogairlín:Bosca rialaithe cnaipe crochta atá nasctha leis an gcraen ag cábla solúbtha. Siúlann an t-oibreoir taobh leis an ualach.

Cianrialú Raidió:Tarchuradóir gan sreang a ligeann don oibreoir an craein a rialú ó áit ar bith ar urlár na ceardlainne. Moltar go mór é seo le haghaidh sábháilteachta agus infheictheachta.

Painéal Rialaithe:Tithe na comhpháirteanna leictreacha mar theagmhálaithe, athsheachadáin ró-ualaithe, agus uaireanta Tiomántán Minicíocht Athróg (VFD) le haghaidh rialú luais réidh.

4. Córais Sábháilteachta (The Lifeline)

Lasca Teorainn:

Lasca Ardaithe Teorainn Uachtarach/Íochtarach:Cumhacht a ghearradh go huathoibríoch ag foircneacha taistil duán.

Lasca Teorainneacha Taistil:Stop an craein nó an tralaí ag foircinn an rúidbhealaigh nó an girdéar.

Cosaint ró-ualaithe:Feiste a chuireann cosc ​​ar an ardaitheoir ualach a ardú thar a thoilleadh rátáilte.

Córais Choscánaithe:

Coscán Ardaithe:Coinníonn sé an t-ualach go huathoibríoch.

Coscáin Taistil:Ar na mótair tiomána le haghaidh stad rialaithe.

Cnaipí Stop Éigeandála:Lonnaithe ar an stáisiún siogairlín agus go minic ag pointí éagsúla ar an gcraen le haghaidh gearradh cumhachta láithreach.

Gléas Rabhaidh:Adharc nó dordánaí chun pearsanra a chur ar an airdeall nuair a bhíonn an craein ag gluaiseacht.

Ceardlann-Breithnithe ar leith

Seomra cloigeann:An spás idir an duán-suíomh íslithe agus an t-urlár. Is gnách go mbíonn spás cloiginn níos fearr ag craein criosach aonair i gceardlann íseal-imréitigh.

Imréiteach:A chinntiú nach gcuireann an craein isteach ar dhoirse, soilsiú, aeráil nó trealamh lastuas eile.

Spás Urláir:Ba cheart go mbeadh limistéar clúdaigh na craein ag teacht le sreabhadh oibre na ceardlainne, go minic ag clúdach príomhréimsí cosúil le stáisiúin glactha, meaisínithe agus tionóil.

Conclúid:Tá gach comhpháirt de cheardlann Craein Droichead Lastuas Leictreach deartha le haghaidhoibriú iontaofa, sábháilte agus éifeachtachi dtimpeallacht thionsclaíoch. Déanann comhtháthú struchtúr láidir, córas ardaithe cumhachtach, rialuithe iomasach, agus gnéithe sábháilteachta cuimsitheacha é ina uirlis fíor-riachtanach a fheabhsaíonn táirgiúlacht agus ag an am céanna pearsanra agus sócmhainní a chosaint.

sceitse

Príomh-theicniúil





Buntáistí Craein Droichead Leictreach Lastuas i gCeardlann

Trí chraen droichead lastuas a shuiteáil, claochlaíonn sé oibríochtaí ceardlainne trí fheabhsúcháin as cuimse a sheachadadh ar éifeachtúlacht, sábháilteacht agus úsáid spáis.



1. Éifeachtúlacht Spáis Unmatched

Uasmhéadaíonn sé Achar Urláir Inúsáidte:Feidhmíonn an craein lastuas, rud a fhágann go hiomlán an gá atá le trasnáin leathana a theastaíonn ó fhorklifts. Saorann sé seo spás urláir luachmhar le haghaidh tuilleadh innealra, stáisiúin oibre nó stórála.

Clúdach Iomlán:Cruthaíonn sé "greille ardaithe" thar an limistéar oibre ar fad, rud a ligeann do ualaí a phiocadh suas agus a iompar go díreach chuig aon phointe gan bac.

2. Gnóthachain Táirgiúlachta Drámaíochta

Oibríocht -Duine amháin:Is féidir le hoibrí aonair ualaí ollmhóra a bhogadh go tapa agus go héasca, rud a laghdaíonn go mór riachtanais saothair agus amanna feithimh.

Láimhseáil Ábhar níos tapúla:Tógann sé codán den am chun ualach a bhogadh trasna na ceardlainne i gcomparáid le modhanna láimhe nó ag baint úsáide as forklift, rud a d'fhéadfadh go mbeadh gá le nascleanúint a dhéanamh timpeall constaicí.

Sreabhadh Oibre Simplithe:Cumasaíonn sé sreabhadh réidh, leanúnach ábhar ó fháil, go próiseáil, go cóimeáil, agus ar deireadh go seolta.

3. Sábháilteacht Feabhsaithe agus Eirgeanamaíocht

Díchuireann Ardaithe Trom Láimhe:Cuireann sé deireadh leis an bpríomhchúis le gortuithe mhatánchnámharlaigh i gceardlann, ag cosaint oibrithe ó tréithchineálacha droma agus ó ghortuithe eile.

Laghdaíonn sé Spleáchas Forklift:Laghdaíonn sé an baol go dtarlódh imbhuailtí, tarchuir barr agus timpistí coisithe a bhaineann le trácht forklift.

Gluaiseacht Ualach Rialaithe:Is féidir le hoibreoirí ualaí a threorú go beacht agus ó achar sábháilte (go háirithe le cianda raidió), iad a choinneáil saor ó phointí pinch agus guaiseacha ag titim.

4. Solúbthacht Superior agus Beachtas

Láimhseálann sé Ualaí Éagsúla:Is féidir é a bheith feistithe le ceangaltáin éagsúla amhail crúcaí, maighnéid, folús-ardaitheoirí, nó crúcaí C chun amhábhair, páirteanna críochnaithe, innealra agus uirlisí a láimhseáil.

Socrúchán Ualach Beacht:Ligeann sé do lódálacha a shuíomh go mall orlach ar mheaisíní, ar phoirt chóimeála, nó ar phacáistíocht, rud atá ríthábhachtach chun cáilíocht a rialú agus chun damáiste do chomhpháirteanna costasacha a chosc.

5. Toradh Láidir ar Infheistíocht (ROI)

Íslíonn sé Costais Oibriúcháin:Laghdaíonn sé costais saothair, íoslaghdaíonn sé damáiste táirgí ó láimhseáil, agus laghdaítear spleáchas ar phíosaí iomadúla trealaimh shoghluaiste.

Méaduithe Aschur:Tríd an bpróiseas déantúsaíochta nó deisiúcháin a bhrostú, cuireann an craein go díreach le tréchur agus ioncam níos airde.



Feidhmchláir i gCeardlann

Tá an craein droichead lastuas leictreach thar a bheith ildánach agus is féidir é a chur i bhfeidhm ar bheagnach gach gné de cheardlann ghnóthach.



1. Siopaí Meaisín agus Ionaid CNC

Meaisíní Luchtaithe/Díluchtaithe:Bhilléid cruach amh, bloic alúmanaim, agus teilgin mhóra a ardú ar deileanna, meaisíní muilleoireachta, agus ionaid CNC.

Páirteanna Críochnaithe ag Bogadh:Comhpháirteanna meaisínithe a iompar chuig limistéir iniúchta nó stáisiúin ghlantacháin.

2. Siopaí Déantúsaíochta agus Táthú

Láimhseáil Pláta agus Bileog Miotail:Plátaí cruach mhóra a bhogadh chuig táblaí gearrtha (léasair, plasma, scaird uisce).

Táthú suite:Frámaí agus struchtúir throma a ardú agus a rothlú le haghaidh táthú, ag cinntiú eirgeanamaíocht optamach don welder agus cáilíocht chomhsheasmhach.

3. Línte Cóimeála agus Táirgeachta

Fo-Chomhthionóil á lonnú:Bloic innill, giarbhoscaí, nó frámaí meaisíní móra a ardú ar an líne tionóil.

Láimhseáil Comhpháirteanna Móra:Páirteanna móra, leochaileacha, nó múnlaithe go hainnis a bhogadh go beacht.

4. Cuan Cothabhála agus Deisiúcháin

Baint Inneall agus Comhpháirte:Innill ardaithe, tarchuir, agus aonaid hiodrálacha as feithiclí, innealra, agus trealamh tionsclaíoch le haghaidh athchóiriú.

Athruithe Uirlise:Láimhseáil múnlaí troma, básanna, agus uirlisí le haghaidh cófraí ​​agus meaisíní múnlaithe insteallta.

5. Trádstóráil agus Limistéir Staidrimh

Ábhair a Fháil agus a Stóráil:Díluchtú amhábhar ó leoraithe agus iad a eagrú i racaí stórála.

Feistiú agus Léiriú:Baisceanna comhpháirteanna agus ábhar a aistriú chuig criosanna táirgthe ar leith.



An próiseas táirgthe le haghaidh anCraein Droichead Leictreach Lastuasseicheamh córasach innealtóireachta, monaraithe, cóimeála agus tástála é. Seo miondealú mionsonraithe.



Céim 1: Dearadh & Innealtóireacht

Is é seo an chéim bhunúsach ina sainítear feidhmíocht agus sábháilteacht na craein.

Anailís ar Riachtanais an Chliaint:Príomhpharaiméadair a athbhreithniú: toilleadh, réise, airde ardaithe, timthriall dualgais, agus riachtanais oibríochtúla (eg, modh rialaithe, gnéithe speisialta).

Dearadh Struchtúrtha & Meicniúil:

Anailís Struchtúrtha:Ualaí agus struis a ríomh chun méid agus cineál na gcrann cuí a chinneadh (singil/dúbailte, crios bíomaí/bosca).

Roghnú Comhpháirte:Ag sonrú an ardaitheoir, an tralaí, na mótair tiomána, na rothaí agus na giarbhoscaí.

Dearadh Leictreach:schematics a chruthú le haghaidh soláthar cumhachta, rialuithe mótair, agus ciorcaid sábháilteachta.

Cruthú Bille na nÁbhar (BOM):Ag liostú na n-amhábhar agus na gcomhpháirteanna ceannaithe go léir.



Céim 2: Soláthar & Ullmhúchán Ábhar

Soláthar:bíomaí cruach a fhoinsiú, plátaí, agus comhpháirteanna ceannaithe (ardaitheoirí, mótair, fearas leictreach).

Ullmhú Ábhar:Gearrtar comhpháirteanna cruach go fad ag baint úsáide as sábha nó gearrthóirí plasma CNC. Déantar poill a dhruileáil nó a phuncháil le haghaidh boltaí agus naisc.



Céim 3: Déantúsaíocht & Cóimeáil Struchtúrtha

Seo é an áit a dtógtar fráma na craein.

Déantúsaíocht Gáire:

Maidir le criosanna bíomaí: Ag ullmhú agus ag treisiú bíomaí caighdeánacha más gá.

Le haghaidh girders bosca: Gréasán gearrtha agus plátaí flange, iad a tháthú mar aon le stiffeners inmheánacha.

Déantúsaíocht Deiridh Trucail:Na trucailí deiridh a thógáil ina bhfuil na rothaí agus na tiomántáin.

Táthú:Tá gach nasc struchtúrach táthaithe ag táthaithe deimhnithe. Is féidir táthaithe criticiúla a iniúchadh trí ultrafhuaime.

Meaisínithe:Dromchlaí gléasta meaisínithe do ráillí agus do thiomáineann chun ailíniú cuí a chinntiú.



Céim 4: Tionól Meicniúil

Tá an fráma struchtúrach in éineacht leis na córais mheicniúla.

Tionól Droichead:Tá an príomhchrístí ceangailte leis na trucailí deiridh, rud a chruthaíonn struchtúr iomlán an droichid.

Suiteáil Rothaí & Acastóra:Cuirtear rothaí ar na trucailí deiridh. Tá acastóirí agus comhpháirteanna tiomána suiteáilte le haghaidh taistil faoi thiomáint.

Tionól Tralaí:Tógtar an fráma tralaí, agus tá rothaí ceangailte. Cuirtear an t-aonad ardaitheoir ar fhráma an tralaí ansin.

Ceangaltán Hook:Tá an bloc crúca ceangailte le rópa sreang nó slabhra an ardaitheoir.



Céim 5: Suiteáil Leictreach & Córas Rialaithe

Sreangú:Reáchtáiltear cáblaí leictreacha feadh struchtúr na craein chuig na mótair taistil, an mótar ardaitheora agus na pointí rialaithe.

Suiteáil an Chórais Rialaithe:Tá an stáisiún rialaithe pendant nó an glacadóir raidió suiteáilte agus sreangaithe. Tá painéil rialaithe le teagmhálaithe agus cosaint ró-ualaithe suite.

Socrú an tSoláthair Cumhachta:Suiteáil an chórais festoon nó barraí seoltóra le haghaidh seachadadh cumhachta.

Gléasanna Sábháilteachta:Lasca teorann a shuiteáil agus a shreangú, stadanna éigeandála, agus feistí cosanta ró-ualaithe.



Céim 6: Réamh-Tástáil & Cigireacht Seachadta (FAT)

Déantar an craein lán-chóimeáilte a thástáil chun a chinntiú go gcomhlíonann sé na sonraíochtaí agus na caighdeáin sábháilteachta go léir.

Amharciniúchadh:Seiceáil le haghaidh ceardaíocht, táthú ceart, agus cóimeáil ceart.

Níl-Tástáil Luchtaithe:Gach tairiscint a oibriú (ardaithe, taisteal tralaí, taisteal droichead) gan ualach chun oibriú rianúil agus torann neamhghnácha a sheiceáil.

Tástáil Luchtaithe:

Tástáil Ualach Statach:Ardú ualach tástála de125% den acmhainn rátáilteagus é a shealbhú chun sláine struchtúrach agus cumas coinneála coscáin a fhíorú.

Tástáil Luchtaithe Dinimiciúla:Ardaithe110% den acmhainn rátáilteagus é a rith trí gach tairiscint chun feidhmíocht a chinntiú faoi choinníollacha oibre.

Tástáil Feidhme Sábháilteachta:Ag fíorú oibríocht gach lasc teorann, coscán, E{0}stadanna agus gléasanna cosanta ró-ualaithe.



Céim 7: Díchóimeáil, Péinteáil & Pacáistiú

Ag díchóimeáil:Déantar an craein a dhíchóimeáil go páirteach i gcodanna loighciúla (girders, trucailí deiridh, tralaí) le haghaidh loingseoireachta.

Péinteáil:Tá na comhpháirteanna go léir péinteáilte le primer agus cóta barr le haghaidh cosaint creimeadh.

Pacáistiú:Déantar comhpháirteanna a phacáistiú go daingean, agus aird ar leith á tabhairt ar dhromchlaí meaisínithe, snáitheanna agus comhpháirteanna leictreacha a chosaint.



Céim 8: Suiteáil agus Coimisiúnú Suímh (SAT)

Suíomh a Thógáil:Déantar an craein a athchóimeáil ar rúidbhealach an chustaiméara.

Naisc Dheiridh:Tá cumhacht leictreach ceangailte, agus déantar seiceálacha deiridh.

Coimisiúnú Suímh & SAT:Déantar tástáil oibríochta deiridh ar an gcraenach ina timpeallacht oibre iarbhír.

Oiliúint Oibreora:Cuirtear oiliúint ar oibreoirí an chustaiméara maidir le húsáid shábháilte agus éifeachtach.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
