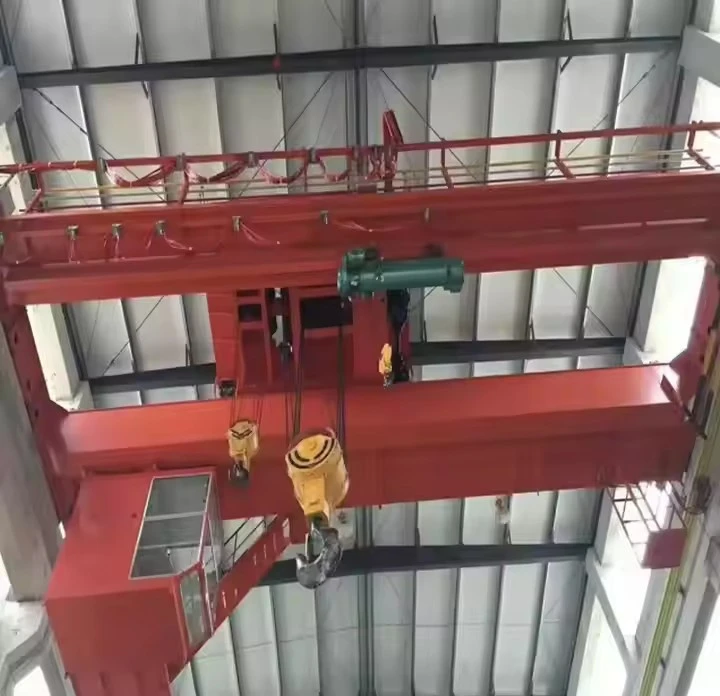

Craein Lastuas Girder Dúbailte EOT

Cad é Craein Os cionn Girder Dúbailte EOT?

AnCraein Lastuas Girder Dúbailte EOTIs craein thionsclaíoch tromshaothair é (Craen Leictreach Lastuas Taistil) ina bhfuil an príomhdhroichead comhdhéanta de dhá chrosbhealach a dtacaíonn trucailí deiridh leo a thaistealaíonn feadh bíomaí rúidbhealaigh. Feidhmíonn an t-ardaitheoir agus an tralaí ar bharr an dá gcordaí, rud a fhágann gurb é an chumraíocht is coitianta é d’fheidhmchláir d’fheidhmchláir dhianacmhainne.



Buntáistí

Cumas Ardaithe:Oiriúnach do chumas ó5 thona suas le 500+ tonna.

Uasairde Hook:Úsáideann an tralaí reatha airde iomlán an fhoirgnimh, ag soláthar níos mó imréiteach faoin gcrúca.

Riocht agus Cobhsaíocht Eisceachtúil:Tá an struchtúr girder dúbailte an-docht, ag íoslaghdú sraonadh agus ag cinntiú rialú ualaigh réidh, beacht.

Marthanacht do Dhualgas Trom:Tógtha le haghaidh ard-thimthrialla, dianúsáide i dtimpeallachtaí cosúil le muilte cruach, siopaí monaraíochta, agus siopaí meaisíní troma (Aicme Dleachta M5/M6 go hiondúil).

Solúbthacht:Is féidir é a bheith feistithe le ceangaltáin éagsúla cosúil le maighnéid, grabs, nó crúcaí speisialta.



Cumraíochtaí Coiteann

Barr-Gríosa Dúbailte á Rith:An cineál is coitianta, ina bhfuil na ráillí craein suite ar bharr na bíomaí rúidbhealaigh.

Faoi-Gríosa Dúbailte a Rith:Níos lú coitianta, áit a ritheann na rothaí craein ar flange bun na bíomaí rúidbhealaigh. Úsáidtear é nuair a bhíonn struchtúr tacaíochta teoranta.



Comparáid: EOT Double Girder vs Single Girder

Gné	Cearrbhachas Dúbailte EOT	Gáire Aonair
Dearadh girder	Dhá Girders	Gáire Aonair
Timthriall Dleachta	Trom/Trom (M5/M6)	Éadrom/Measartha (M3/M4)
Cumas Tipiciúil	5 - 500+ tonna	1 - 20 tonna
Hook Airde	Uasmhéid	Íochtarach
Costas	Níos airde	eacnamaíoch
Ideal Do	Úsáid throm, dian	Úsáid níos éadroime, ó am go chéile

Conclúid:Tá anCraein Lastuas Girder Dúbailte EOTis ionann é agus an caighdeán óir le haghaidh ardú oschostais dleachta troma, ardchumais. Tugann a droichead láidir crios dúbailte agus an tralaí reatha barr an meascán is fearr deneart, airde, agus iontaofacht, rud a fhágann gurb é an rogha tosaíochta é do na feidhmeanna tionsclaíocha is déine. Is bunphíosa bonneagair é a thiomáineann táirgiúlacht agus sábháilteacht i dtionscal trom.



Comhpháirteanna Croí: Bearradh, Giarbhosca, Mótar, Caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 Bliain

Meáchan (KG): 2000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Dearadh: Bhíoma dúbailte

Éifeachtacht: éifeachtacht ard

Luas oibriúcháin: Oibriú ardluais

Cobhsaíocht: Feidhm frith-swing

Dath: Roghnach

Foinse Cumhachta: 110V / 220V / 230V / 380V / 440V, saincheaptha

Réise: 7.5-31.5m

Seo miondealú mionsonraithe ar chomhpháirteanna anCraein Lastuas Girder Dúbailte EOT.



1. Príomhchóras Struchtúrtha (An Creat)

Príomhshraitheanna Dúbailte:Na bíomaí cothrománacha príomhúla a fhoirmíonn an droichead.

Girders Bosca:Déanta as pláta cruach le haghaidh neart agus rigidity níos fearr. Úsáidtear é le haghaidh cumais níos troime agus raonta níos faide.

bíomaí:Ailt rollta, uaireanta le plátaí athneartaithe breise. Úsáidtear é le haghaidh feidhmchláir mheándleachta.

Trucailí Deiridh:Na struchtúir ag gach ceann den droichead ina bhfuil na rothaí agus na meicníochtaí tiomána chun an craein iomlán a bhogadh feadh an rúidbhealaigh.

Córas rúidbhealaigh:

Bíomaí rúidbhealaigh:Líomaí trom nó rannáin bhosca a dtacaíonn colúin an fhoirgnimh leo.

Ráillí Rith:Ráillí cruach suite ar bharr na bíomaí rúidbhealaigh chun go bhféadfaidh an craein taisteal orthu.

Maoláin Craein:Turraing-ghléasanna á n-ionsú ag foircinn an rúidbhealaigh chun taisteal craein a stopadh.

2. Córas Ardaithe & Taistil (The Workhorse)

Príomhaonad Ardaithe:

Mótar Ardaithe:Mótar leictreach a sholáthraíonn cumhacht ardaithe.

Giarbhosca:Laghdaíonn luas mótair chun an chasmhóimint a mhéadú.

Droim Rópa Sreang:Spools an rópa sreang.

Coscáin:Córais coscánaithe bunscoile agus tánaisteacha.

Tionól Tralaí:

Fráma Tralaí:Tacaíonn an t-aonad ardaitheoir.

Rothaí & Tiomántán Tralaí:Rothaí a ritheann ar ráillí ar bharr na girders is mó, le mótar tiomáint ar leith le haghaidh gluaiseacht trasna.

Ardaitheoir Cúnta:Ardaitheoir níos lú, níos tapúla ar an tralaí céanna le haghaidh ualaí níos éadroime.

Bloc Duán:An tionól a shealbhaíonn an hook, go minic le sheaves il le haghaidh buntáiste meicniúil.

Tiomántáin Taistil Droichead:

Mótair Tiomána:Mótair suite ar na trucailí deiridh chun an craein iomlán a thiomáint.

Rothaí:Rothaí flanged a ritheann ar na ráillí rúidbhealaigh.



3. Córais Cumhachta, Rialaithe & Gluaisne (Na Nerves)

Córas Soláthair Cumhachta:

Córas Barra Seoltóra:Barraí cumhachta iata ag rith comhthreomhar leis an rúidbhealach.

Córas Festoon:Córas tralaí agus rian a iompraíonn cáblaí cumhachta solúbtha.

Comhéadan Rialaithe:

Stáisiún siogairlín:Bosca rialaithe cnaipe-brú crochta.

Cianrialú Raidió:Oibriú gan sreang le haghaidh soghluaisteacht oibreoirí.

Cabán an Oibreora:I gcás craenacha an-mhóra, féadfar cábán iata a sholáthar.

Painéal Rialaithe:

Rialaitheoir Loighic In-ríomhchláraithe (PLC):Inchinn an chraein.

Teagmhálaithe agus Athsheachadáin:Le haghaidh dáileadh cumhachta.

Tiomántáin Minicíochta Athraitheacha (VFDs):Le haghaidh rialú luas réidh ar gach tairiscint.

4. Córais Chriticiúla Sábháilteachta (The Lifeline)

Táscaire Nóiméad Luchtaithe (LMI):Monatóireacht a dhéanamh ar mheáchan ualaigh agus cosc ​​a chur ar ró-ualaí.

Lasca Teorainn:

Ardaitheoir Teorainn Uachtarach/Íochtarach:Cuireann sé cosc ​​ar -ardaithe nó níos mó-ísliú.

Teorainneacha Taistil:Stopann sé craein agus tralaí ag foircinn an rúidbhealaigh.

Córais Choscánaithe:

Coscán Ardaithe:Coinníonn an t-ualach go huathoibríoch.

Coscáin Taistil:Ar mhótair tiomána droichead agus tralaí.

Ainéimiméadar:Maidir le craenacha lasmuigh, déantar luas na gaoithe a thomhas.

Córas Frith{0}Imbhuailte:Cosc ar imbhuailtí idir craenacha iolracha.

Cnaipí Stop Éigeandála:Lonnaithe ag pointí éagsúla ar an craein.

Achoimre: Príomhghnéithe de Chearrbhachas Dúbailte EOT

Comhpháirt	Saintréith EOT Girder Dúbailte
girders	Dhá -bhrónna tromshaothairle haghaidh neart uasta
Ardaitheoir	rátáil dualgas tromle haghaidh úsáide dian
tralaí	Barr-ag rithle haghaidh airde hook uasta
Rialú	Sofaisticiúlale VFDs le haghaidh beachtas
Sábháilteacht	Córais chuimsitheachalena n-áirítear LMI

sceitse

Príomh-theicniúil





Buntáistí EOT Double Girder Crane Lastuas

Tairgeann Craenacha Girder Dúbailte EOT meascán cumhachtach de neart, cruinneas, agus iontaofacht d'iarratais tionsclaíocha éilitheacha.

1. Neart Sármhaithe agus Cumas Luchtaithe

Cumas Luchtaithe Ard:Deartha chun ualaí a láimhseáil ó5 tonna go breis is 500 tonnagan stró, rud a fhágann go bhfuil sé oiriúnach do na feidhmeanna tionsclaíocha is troime.

Riocht Eisceachtúil:Soláthraíonn an dearadh girder dúbailte friotaíocht níos fearr do lúbadh agus torsion, rud a íoslaghdaíonn sraonadh fiú faoi ualach uasta agus raonta fada.

Oibríocht Chobhsaí:Cinntíonn an struchtúr láidir gluaiseacht chobhsaí, fiú agus ualaí á láimhseáil as an lár nó ag luascadh.

2. Airde Hook Uasta

Úsáid Spáis Ingearach is Fearr:Soláthraíonn an dearadh tralaí is fearr chun anairde hook uasta is féidir, atá ríthábhachtach chun cruachta, láimhseáil ualaí arda, nó oibriú i saoráidí le huasteorainneacha arda.

Spás urláir soiléir:Cosúil le gach craenacha lastuas, oibríonn sé os cionn an limistéir oibre, ag coinneáil an urláir go hiomlán soiléir do threalamh agus gníomhaíochtaí eile.

3. Marthanacht Eisceachtúil agus Aga fónaimh

Tógtha le haghaidh Seirbhís Tromchúiseach:Rátáilte le haghaidhM5 (Dualgas Trom)nóM6 (Dualgas Trom)timthriallta, rud a chiallaíonn go ndéantar é a innealtóireacht le haghaidh úsáid mhinic, dhian, go minic 24/7.

Saol Oibriúcháin Fada:Tógtha le comhpháirteanna den ghrád tionsclaíochta den scoth a sheasann le hualaí turrainge agus le timpeallachtaí éilitheacha, agus mar thoradh air sin tá na blianta de sheirbhís iontaofa gan mórán aga neamhfhónaimh.

4. Beachtas agus Rialú

Oibriú Smooth:Feistithe leTiomántáin Minicíochta Athraitheacha (VFDs)le haghaidh luasghéarú agus luasmhoilliú saor in aisce jerk, ag ligean do shuíomh beacht ualaigh.

Luasanna Iolracha:Is minic a bhíonn illuasanna ardaitheoir agus taistil i gceist le haghaidh cumhachta agus beachtas araon.

Spota Cruinn:Cumasaítear ualaí ardluacha a shuíomh go beacht, rud a laghdóidh an baol damáiste agus a fheabhsaíonn cáilíocht an táirgeachta.

5. Solúbthacht agus Sábháilteacht

Inoiriúnaithe do Thascanna Éagsúla:Is féidir é a fheistiú le ceangaltáin éagsúla:

C-dubháinle haghaidh cornaí cruach

Maighnéidle haghaidh pláta dramh agus cruach

Ardaitheoirí Fholúisle haghaidh ábhar leatháin

Geallta speisialaithele haghaidh ualaí uathúla

Córais Sábháilteachta Feabhsaithe:

Táscaire Nóiméad Luchtaithe (LMI):Cosc ar ró-ualaí contúirteacha.

Coscánú Iomarcaíochta:Córais coscánaithe neamhspleácha iomadúla.

Lasca Teorainn:Cosc ar thaisteal thar-gach rún.



Feidhmchláir EOT Craein Lastuas Girder Dúbailte

Is é an EOT Double Girder Crane cnámh droma na dtionscal ina bhfuil trom, cruinneas ardaithe feidhm lárnach.

1. Tionscal Cruach agus Miotail

Muilte Cruach:Láimhseáil amhábhar (dramh, iarann ​​muc), cornaí críochnaithe, leaca, agus plátaí.

Ionaid Seirbhíse Miotail:Cruachta agus bogadh cornaí cruach, plátaí, agus bíomaí struchtúracha.

Teilgcheártaí:Dramh-mhiotal a mhuirearú isteach i bhfoirnéisí agus teilgin a láimhseáil.

2. Innealra Trom agus Déantúsaíocht Trealamh

Oibríochtaí Tionóil:Bogadh frámaí trucail mianadóireachta ollmhór, trealamh talmhaíochta, agus cófraí ​​​​tionsclaíoch.

Láimhseáil Comhpháirte:Tátháin mhóra, innill agus fo-thionóil throma eile á suíomh.

3. Giniúint Cumhachta

Gléasraí Cumhachta:Chun tuirbíní, gineadóirí agus claochladáin a chothabháil.

Tógáil Damba:Láimhseáil comhpháirteanna móra do thionscadail chumhachta hidrileictreacha.

4. Trádstóráil agus Loighistic

Stórais Loighistic Troma:Láimhseáil earraí rómhóra agus pailléidithe trom.

Á Luchtú/Díluchtú:Trealamh trom agus innealra a bhogadh isteach agus amach as an stóras.

5. Feithicleach agus Aeraspáis

Gléasraí Feithicleach:Gluaiseann cófraí ​​móra stampála agus faigheann sé bás.

Áiseanna Aeraspáis:Láimhseáil comhpháirteanna móra aerárthaigh agus tionóil.



An próiseas táirgthe le haghaidh anCraein Lastuas Girder Dúbailte EOTis nós imeachta mionchúiseach ilchéime é a chinntíonn go bhfuil an táirge deiridh sábháilte, iontaofa, agus tógtha le haghaidh seirbhíse tromshaothair.

Seo miondealú mionsonraithe ar an bpróiseas táirgthe.



Céim 1: Dearadh & Innealtóireacht

Is é seo an chéim bhunúsach ina sainítear feidhmíocht agus sábháilteacht na craein.

Anailís ar Riachtanais an Chliaint:Príomhpharaiméadair a athbhreithniú: toilleadh, réise, airde ardaithe, timthriall dualgais (M5/M6), aicme seirbhíse, agus riachtanais oibriúcháin (eg, maighnéad, crúcaí speisialta).

Ardinnealtóireacht:

Anailís Struchtúrtha (FEA):Ag baint úsáide as Anailís Eilimint Chríochnaithe chun na criosanna, na trucailí deiridh, agus na naisc a shamhaltú faoi ualaí dinimiciúla chun a chinntiú nach bhfuil aon phointe thar-bhéim.

Dearadh Meicniúil:Na haonaid ardaitheoir, an tralaí, na tiomántáin taistil agus na córais rotha a dhearadh chun an aicme dualgais shonraithe a chomhlíonadh.

Dearadh Leictreach & Rialaithe:schematics a chruthú le haghaidh soláthar cumhachta, rialuithe mótair (VFDs), líonraí PLC, agus ciorcaid sábháilteachta.

Cruthú Bille na nÁbhar (BOM):Tá liosta cuimsitheach de gach amhábhar agus comhpháirteanna a ceannaíodh....



Céim 2: Soláthar & Ullmhúchán Ábhar

Soláthar:Plátaí cruach deimhnithe, bíomaí, agus comhpháirteanna ceannaithe (ardaitheoirí, mótair, fearas leictreach a fháil ó sholáthraithe creidiúnacha).

Ullmhú Ábhar:Déantar plátaí cruach a lámhaigh-a phléascadh agus a phréimh. Déantar iad a ghearradh ansin go méid ag baint úsáide as plasma CNC nó meaisíní gearrtha lasair le haghaidh beachtas.



Céim 3: Déantúsaíocht & Cóimeáil Struchtúrtha

Seo an áit a dtógtar fráma láidir an chraenach.

Déantúsaíocht Gáire:

Tógáil Gáirse Bosca:Maidir le{0}}chraenacha tromshaothair, déantar girders as pláta cruach. Gearrtar plátaí gréasáin agus flange, agus déantar stiffeners inmheánacha a tháthú isteach chun buckling a chosc.

Próiseas:Tá comhpháirteanna oiriúnach i bpuirt mhóra chun díreach agus céimseata cheart a chinntiú.

Táthú:Déantar welds criticiúla ag baint úsáide asUaththáthú Stua Báite (SAW)le haghaidh treá domhain agus ardchaighdeáin. Déanann táthairí deimhnithe cigireacht ar gach táthú criticiúil agus féadfar iad a thástáil tríUltrafhuaim (UT).

Faoiseamh Strus:Déantar na girders críochnaithe a théamh i bhfoirnéis chun strusanna inmheánacha a mhaolú ó tháthú, rud a chosc saobhadh sa todhchaí.

Meaisínithe:Déantar foircinn agus dromchlaí na gcrannán ina mbeidh na ráillí tralaí suite a mheaisíniú chun ailíniú foirfe a chinntiú.



Céim 4: Tionól Meicniúil

Tá an fráma struchtúrach comhtháite leis na córais mheicniúla.

Tionól Trucail Deiridh:Tógtar na trucailí deiridh, ina bhfuil na rothaí, na hacastóirí agus na tionóil tiomána taistil droichid.

Tionól Droichead:Tá an dá phríomh-girders ceangailte leis na trucailí deiridh chun struchtúr iomlán an droichid a fhoirmiú.

Tionól Tralaí:Tógtar an fráma tralaí, agus tá rothaí ceangailte. Ansin suitear na príomhaonaid agus na haonaid chúnta ardaitheoir agus iad ailínithe ar fhráma an tralaí.

Suiteáil Iarnróid:Tá na ráillí don tralaí suiteáilte agus ailínithe ar bharr na girders is mó.



Céim 5: Suiteáil Leictreach & Córas Rialaithe

Tá córais rialaithe agus cumhachta an chraenacha suiteáilte.

Suiteáil Cábla:Reáchtáiltear cáblaí cumhachta agus rialaithe feadh struchtúr na craein i seoladáin chosanta nó i dtráidirí cábla.

Suiteáil Painéil:Tá príomh-phainéil rialaithe, VFDanna tithíochta, PLCanna, teagmhálaithe, agus cosaint ró-ualach, suite ar an droichead.

Socrú an tSoláthair Cumhachta:Suiteáil an chórais barra seoltóra nó an córas festoon le haghaidh seachadadh cumhachta feadh an rúidbhealaigh.

Gléasanna Sábháilteachta:Lasca teorann a shuiteáil agus a shreangú, stadanna éigeandála, agus an córas Táscaire Nóiméad Ualaigh (LMI).



Céim 6: Tástáil & Cigireacht Oibreacha (Tástáil Glactha Saille - Monarcha)

Déantar an craein lán-chóimeáilte a thástáil chun a chinntiú go gcomhlíonann sé na sonraíochtaí agus na caighdeáin sábháilteachta go léir.

Cigireacht Amharc agus Toiseach:Seiceáil le haghaidh ceardaíocht, cáilíocht péint, agus fíorú gach gné chriticiúil (réise, roth-bhonn).

Níl-Tástáil Luchtaithe:Oibriú gach tairiscint (ardaitheoir, tralaí, droichead) gan ualach a sheiceáil le haghaidh oibriú rianúil agus torann neamhghnácha.

Tástáil Luchtaithe:

Tástáil Ualach Statach:Ardú ualach tástála de125% den acmhainn rátáilteagus é a shealbhú chun sláine struchtúrach agus cumas coinneála coscáin a fhíorú.

Tástáil Luchtaithe Dinimiciúla:Ardaithe110% den acmhainn rátáilteagus é a rith trí gach rún chun feidhmíocht a chinntiú faoi choinníollacha-an domhain.

Tástáil Feidhme Sábháilteachta:Ag fíorú oibríocht gach lasc teorann, coscán, E{0}stadanna agus gléasanna cosanta ró-ualaithe.



Céim 7: Díchóimeáil, Péinteáil & Pacáistiú

Ag díchóimeáil:Déantar an craein a dhíchóimeáil go cúramach i modúil iniompair (girders, trucailí deiridh, tralaí).

Péinteáil Deiridh:Cuirtear córas péinteála ardfheidhmíochta i bhfeidhm chun creimeadh a chosaint.

Pacáistiú:Déantar comhpháirteanna a phacáistiú go daingean, agus aird ar leith á tabhairt ar dhromchlaí meaisínithe agus comhpháirteanna leictreacha a chosaint.



Céim 8: Suiteáil agus Coimisiúnú an tSuímh (Tástáil Glactha Láithreáin SAT -)

Suíomh a Thógáil:Déantar an craein a athchóimeáil ar rúidbhealach an chustaiméara.

Naisc Dheiridh:Tá cumhacht leictreach ceangailte, agus déantar seiceálacha deiridh.

Coimisiúnú Suímh & SAT:Déantar tástáil oibríochta deiridh ar an gcraenach ina timpeallacht oibre iarbhír.

Oiliúint Oibreora:Cuirtear oiliúint ar oibreoirí an chustaiméara maidir le húsáid shábháilte agus éifeachtach.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
