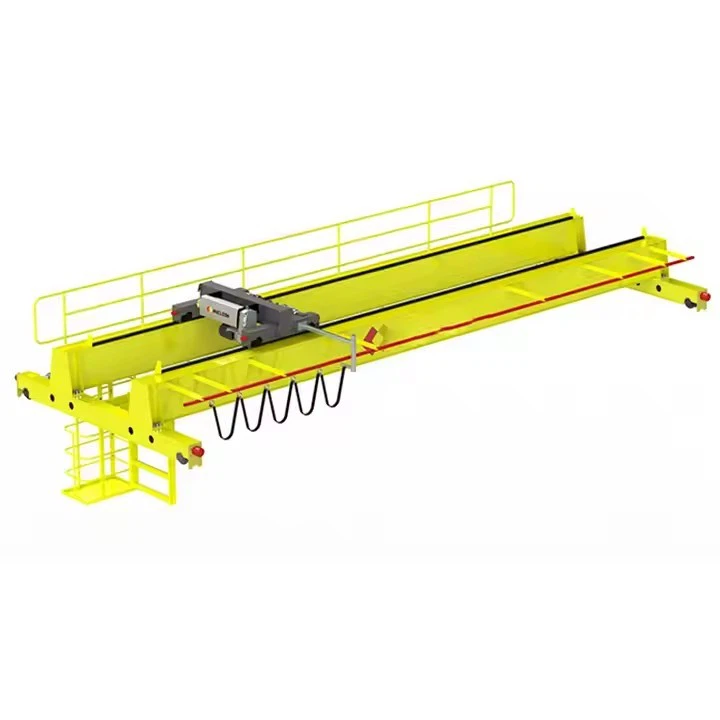

OHC Craein lasnairde

Cineálacha craenacha lasnairde (OHC)

Craein lasnairde amháin

ÚsáidPríomh -bhíoma amháin(I-bíoma nó girder bosca).

An chostas íochtarach, atá oiriúnach le haghaidh ualaí solais go meánmhéide (1-20 tonna).

Go hidéalach do cheardlanna agus do stórais.

Craein lasnairde dúbailte girder

ÚsáidDhá ghéaga comhthreomharaLe haghaidh toilleadh níos airde (20 - 500+ tonna).

Airde ardaithe níos airde, níos fearr do thionscail throm.

Craein aerach

Cosúil le OHC ach ritheann sé arráillí suite ar an talamh(Níl aon tacaíocht foirgníochta ag teastáil).

Úsáidte i gclóis long, stóráil lasmuigh, agus tógáil.

Craein aonorail

Bogann feadh arian seasta aonair(gluaiseacht líneach amháin).

Coiteann i línte cóimeála agus in aonaid táirgthe.

Craein jib

Tá alámh rothlachle haghaidh ardú logánta.

Úsáidte i gceardlanna le haghaidh láimhsiú beacht ábhair.



Comparáid: Cá háit le húsáid OHC vs Craenacha eile?

Staid	Craein lasnairde (OHC)	Craein aerach	Craein jib
Is fearr le haghaidh	Ardú trom faoi dhíon	Ardú lasmuigh\/soghluaiste	Ardú logánta, ar scála beag
Cumas lódála	1 - 500+ tonna	5 - 1000+ tonna	0. 5–20 tonna
Soghluaisteacht	Rúidbhealach seasta	Bogann sé ar ráillí talún	Seasta nó rothlach
Spás ag teastáil	Éilíonn bíomaí rúidbhealaigh	Teastaíonn spás talún de dhíth	Spás íosta
Costas	Measartha go hArd	In airde	Íseal



Comhpháirteanna lárnacha: imthacaí, giarbhosca, mótar, caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 2000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Dearadh: bhíoma dúbailte

Éifeachtacht: Ardéifeachtúlacht

Luas Oibriúcháin: Oibriú Ardluais

Cobhsaíocht: Feidhm Frith-Swing

Dath: Roghnach

Foinse Cumhachta: 110V\/220V\/230V\/380V\/440V, saincheaptha

Réise: 7. 5-31. 5m





AnCraein lasnairde (OHC)Is éard atá ann ná comhpháirteanna meicniúla, leictreacha agus struchtúracha ag obair le chéile le haghaidh ardú sábháilte agus éifeachtach. Anseo thíos tá miondealú mionsonraithe ar na mórchodanna go léir:



1. Comhpháirteanna Struchtúracha

A. Girder droichid (an príomhstruchtúr ualach-ualach)

Girder aonair-Príomh-bhíoma amháin (I-bhíoma nó rannóg bosca) le haghaidh ualaí níos éadroime (1-20 tonna).

Dóirire dúbailte-Dhá bíomaí comhthreomhara le haghaidh ardú tromshaothair (20-500+ tonna).

B. trucailí deiridh (carráistí deiridh)

Frámaí rothaí ag gach ceann den girder.

CuimsighRothaí, imthacaí, mótair (le haghaidh craenacha faoi thiomáint), agus coscáin.

Lig don chraein bogadh feadh anráillí rúidbhealaigh.

C. Córas rúidbhealaigh

Bíomaí rúidbhealaigh-bíomaí cruach (barr-rith nó tearc) ag tacú leis an gcraein.

Ráillí rúidbhealaigh- rianta cruach ina mbogann an craein (de ghnáthRáillí asce, din, nó i-bíoma).

Lúibíní & tacaíochtaí- Ráillí a shocrú chuig an struchtúr tógála nó na colúin neamhspleácha.

2. Comhpháirteanna Ardaithe & Gluaiseachta

A. Ardaitheoir (Meicníocht Ardaithe)

Ardaitheoir Slabhra Leictreach- le haghaidh ualaí solais go meán (1-10 tonna).

Ardaitheoir rópa sreinge-le haghaidh ardú tromshaothair (5-100+ tonna).

Áirítear:

Móchleasa(le haghaidh ardú\/ísliú).

Giarbhosca(laghdú luais).

Druma nó sprocket(le haghaidh foirceannadh rópa\/slabhra).

Coscán(glas sábháilteachta).

B. Tralaí (iompróir ardaitheoir)

Bogann an ardaitheoircothrománachfeadh an tsirder.

Is féidir a bheith:

Tralaí brú láimhe(le haghaidh ualaí solais).

Tralaí mótair(tiomáint leictreach le haghaidh beachtais).

C. Meicníocht tiomána (do ghluaiseacht craein)

Droichead Droichead- Mótair & giarbhoscaí chun an craein iomlán a bhogadh feadh an rúidbhealaigh.

Tiomáineann tralaí- Mótair chun an tralaí a bhogadh feadh an tsirder.

Rothaí & acastóirí- Rothaí cruach (go minic le flanges) le haghaidh taistil réidh.

3. Comhpháirteanna Leictreacha & Rialaithe

A. Córas soláthair cumhachta

Córas féile-Bainistíocht Cábla do Chumhacht & Comharthaí (Sleamhnáin nó Tralaí Bunaithe).

Barraí seoltóra- Rogha eile seachas Festoon le haghaidh tarchur cumhachta níos glaine.

B. Córas rialaithe

Rialú siogairlín-Stáisiún Crochta Brúigh (Wired).

Cianrialtán raidió- Oibríocht gan sreang (suas le 100m raon).

Rialú cábáin- Cab oibreora do chraenacha móra.

C. Gléasanna Sábháilteachta

Lasca a theorannú-cosc a chur ar ró-thaisteal (droichead, tralaí, ardaitheoir).

Cosantóir ró -ualaithe- Bloic ag ardú thar chumas sábháilte.

Stad éigeandála (E-stad)- gearrann sé an chumhacht láithreach.

Braiteoirí frith-imbhuailte-le haghaidh socruithe ilchríocha.

.

4. Comhpháirteanna roghnacha & cúlpháirtí

Cábán craein-Stáisiún oibreora faoi iamh le haghaidh craenacha tromshaothair.

Córas meá- Cill a luchtú le haghaidh tomhais meáchain.

Tiomáint minicíochta athraitheach (VFD)- luasghéarú réidh\/luasmhoilliú.

Ardaitheoirí maighnéadacha nó folúis- Chun cruach, gloine, etc. a láimhseáil.

Comhpháirteanna Pléascadh-Cruthúnas- I gcás timpeallachtaí guaiseacha.

5. Seicliosta Cothabhála & Cigireachta

✔ Seiceálacha laethúla- rópaí sreinge, crúcaí, coscáin, lasca teorann.
✔ Seachtainiúil\/míosúil- bealaithe, ailíniú rothaí, naisc leictreacha.
✔ Cigireacht bhliantúil- Sláine struchtúrach, tástáil ualaigh.



Sceiste

Príomhtheicniúil





Tairgeann craenacha lasnairde go leor buntáistí do láimhseáil ábhar tionsclaíoch, rud a fhágann gur rogha is fearr iad i go leor earnálacha:

1. Cumas agus Éifeachtúlacht Ard -Luchtaigh

Is féidir ardaitheoiró 1 tonna go 500+ tonna(samhlacha girder dúbailte).

Níos tapúla agus níos éifeachtaí ná forklifts le haghaidh ualaí troma.

2. Optamaíocht Spáis

Oibríonnos cionn leibhéal an urláir, Spás Oibre a Shaoradh.

Níl aon bhacainní talún (murab ionann agus craenacha droichead nó jib).

3. Láimhseáil bheacht agus réidh

Tiomántáin minicíochta athraitheacha (VFDS)Cumasaigh luasghéarú\/luasmhoilliú rialaithe.

Idéalach le haghaidhlínte tionóil, déantúsaíocht beachtais, agus spásanna daingean.

4. Marthanacht & Saol Seirbhíse Fada

Tógtha lecruach ard-ghrádle haghaidh oibríochtaí tromshaothair.

A éilíonnNíos lú cothabhálaI gcomparáid le craenacha soghluaiste.

5. Sábháilteacht & Rioscaí Laghdaithe Saothair

Íoslaghdúgortuithe ardaithe láimhe.

Feistithe leCosaint ró -ualaigh, lasca teorann, agus stadanna éigeandála.

6. saincheaptha do riachtanais éagsúla

Is féidir é a fheistiú lemaighnéid, grabs, nó ardaitheoirí i bhfolús.

Ar fáil icruthúnas pléasctha, ardteochta, agus frithsheasmhach in aghaidh creimtheleaganacha.

7. Éifeachtach ó thaobh costais san fhadtéarma

Costais oibríochtúla níos íslená forklifts le haghaidh ualaí troma.

Éifeachtúil ó thaobh fuinnimh deMúnlaí leictreacha ar fáil.



Úsáidtear craenacha lasnairde ar fud na dtionscal chun ábhair throm a ardú, a bhogadh agus a shuíomh. I measc na bpríomh -earnálacha tá:

1. Déantúsaíocht & Feithicleach

Ag gluaiseachtBloic innill, cófraí, agus comhpháirteanna líne tionóil.

A úsáidtear iPlandaí na ngluaisteán, monarú cruach, agus táirgeadh innealra.

2. Trádstóráil & Lóistíocht

Luchtú\/díluchtúcoimeádáin, pailléid, agus earraí mórchóir.

Coitianta iIonaid Dáileacháin, Calafoirt, agus Teirminéil Lastais.

Tógáil & Innealtóireacht Trom

Láimhsighbíomaí cruach, painéil choincréite, agus struchtúir réamh-theilgthe.

A úsáidtear iTógáil droichid agus tionscadail bonneagair mhórscála.

4. Gléasraí Cumhachta & Earnáil Fuinnimh

ArdúTuirbíní, gineadóirí, agus claochladáinLe linn cothabhála.

Ríthábhachtach iGléasraí Cumhachta Núicléiche, Hidrea, agus Teirmeach.

5. Próiseáil Mianadóireachta & Miotal

IompairMianta amh, miotail leáite, agus innealra trom.

A úsáidtear iTeilgcheártaí, Bruithneoirí, agus Oibríochtaí Mianadóireachta.

6. Longthógáil & Aerospace

Ag gluaiseachtHulls long, sciatháin aerárthaí, agus páirteanna móra struchtúracha.

Riachtanach iduganna tirime agus déantúsaíocht aeraspáis.

7. Tionscail Páipéar, Stroighne & Ceimiceach

LáimhsighRollaí troma páipéir, málaí stroighne, agus coimeádáin cheimiceacha.

Go minic saincheaptha lebratuithe atá frithsheasmhach in aghaidh creimthe.





1. Deimhniú agus Dearadh Ordaithe
Athbhreithniú a dhéanamh ar riachtanais na gcustaiméirí (acmhainn, réise, airde ardaithe, timpeallacht).

Forbraíonn an fhoireann innealtóireachta líníochtaí dearaidh mionsonraithe agus samhlacha 3D bunaithe ar chaighdeáin FEM\/DIN.

Deimhnigh specs teicniúil, ábhair agus sceideal seachadta leis an gcliant.

Faigh faomhadh cliant ar an dearadh deiridh.

2. Soláthar ábhair
Foinse plátaí cruach ardcháilíochta, próifílí, mótair, comhpháirteanna leictreacha, agus gabhálais.

Deimhnithe ábhair a fhíorú (m.sh. grád cruach, sonraíochtaí mótair).

Ré ábhair a iniúchadh agus a stóráil i gceart chun damáiste a chosc.

3.
Gearr, cruth, agus plátaí cruach agus próifílí cruach le haghaidh príomh -ghéara, carráistí deiridh, agus frámaí tralaí ag baint úsáide as meaisíní CNC.

Comhpháirteanna Weld tar éis nósanna imeachta táthúcháin dochta (m.sh. MIG\/MAG Welding) le welders deimhnithe.

Déan tástáil neamh-millteach (NDT) amhail cigireacht cáithníní ultrasonaic nó maighnéadacha ar tháthú chun cáilíocht a chinntiú.

4. Príomhthionól an bhíoma
Cuir le chéile girders dúbailte le cros -bíomaí agus stiffeners.

Ailínigh agus Weld Príomh -rannóga bhíoma go beacht.

Seiceálacha tríthoiseacha a dhéanamh chun lamháltais dearaidh a chomhlíonadh.

Cuir cóireáil dromchla (gaineamh agus sciath primer i bhfeidhm).

5. Tionól na Comhpháirte
Carráistí Deireadh a chur le chéile, fráma tralaí, meicníocht ardaithe (bloc hook, druma, rópa sreinge), mótair, coscáin, agus giarbhoscaí.

Comhpháirteanna meicniúla a fheistiú agus codanna gluaiseachta a thástáil le haghaidh oibriú réidh.

6. Cóireáil agus péintéireacht dromchla
Glan gach dromchlaí cruach (glanadh soinneáin).

Cuir bratuithe tionsclaíocha ardcháilíochta nó córais phéinte i bhfeidhm, de ghnáth primer frith-chreimthe móide péint chríochnaithe (dathanna RAL de ghnáth).

Ceadaigh triomú agus leigheas cuí chun marthanacht a chinntiú.

7. Suiteáil Córas Sreangaithe & Rialaithe Leictreach
Suiteáil mótair, painéil rialaithe, agus sreangú leictreach de réir scéimeanna leictreacha.

Feistí rialaithe mount amhail rialuithe pendant, lasca teorann, aláraim, agus braiteoirí.

Comhtháthaigh PLC nó VFD tiomántáin de réir mar is gá.

Friotaíocht inslithe agus tástálacha leanúnachais a dhéanamh.

8. Cigireacht Tosaigh agus Cáilíochta Cáilíochta
Ritheann tástáil gan ualach a dhéanamh le haghaidh ardú, taisteal tralaí, agus taisteal droichid.

Fíoraigh gach feiste sábháilteachta (lasca teorann, cosaint ró -ualaigh, stad éigeandála).

Iniúchadh a dhéanamh ar tháthú, ar ailínithe, agus ar chríochnú dromchla.

Torthaí tástála doiciméad agus ceartúcháin.

9. Tástáil Luchtaigh
Déan tástáil ualaigh de réir chaighdeáin FEM\/ISO le hualach tástála (de ghnáth 125% den acmhainn rátáilte).

Breathnaigh ar iompar craenach faoi ualach: ardaithe, ísliú, tairiscintí taistil, coscáin.

Torthaí a thaifeadadh agus críochnú tástála ualaigh a dheimhniú.

10. Cigireacht Deiridh & Pacáil
Cigireacht chuimsitheach deiridh a dhéanamh.

Comhpháirteanna craein pacáiste go daingean le haghaidh iompair (go háirithe má sheoltar iad i gcodanna).

Ullmhaigh gach doiciméad: lámhleabhair, deimhniúcháin, tuarascálacha tástála.

11. Seachadadh & Suiteáil
Craein iompair go suíomh custaiméara.

Cabhrú nó maoirseacht a dhéanamh ar shuiteáil agus coimisiúnú.

Oiliúint agus treoir cothabhála oibreoirí a sholáthar.

12. Tacaíocht tar éis díolacháin
Cothabháil a thairiscint, soláthar páirteanna spártha, agus tacaíocht theicniúil.

Leanúint ar aghaidh le sástacht chustaiméirí agus le feidhmíocht craein.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
