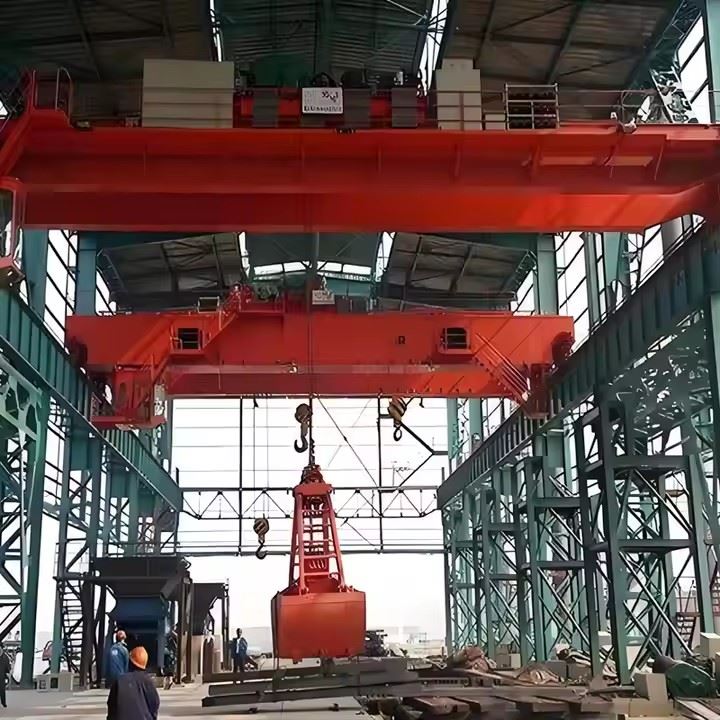

QZ Grab Craein Lastuas

Forbhreathnú

Tá an craein grab QZ comhdhéanta de adroichead crios dúbailte, tralaí le grab, carráistí deiridh, agus ancóras rialaithe leictreach. Déantar é a innealtóireacht chun ábhair scaoilte a luchtú, a dhíluchtú, a aistriú agus a bheathú, mar shampla:

Gaineamh, gairbhéal, gual, mianra

Grán, bithmhais, leasachán

Draimh-mhiotal agus dramhaíl

Bulc ceimiceáin

Feidhmíonn an craein seo le cruinneas agus iontaofacht ard, rud a fhágann gur trealamh riachtanach é do chalafoirt, gléasraí cumhachta, muilte cruach agus clóis ábhair.



Gnéithe Teicniúla

Dualgas oibre ard: A6–A8 de réir caighdeáin FEM/ISO

Amanna timthriall leanúnach agus tapale haghaidh luchtú & díluchtaithe

Rialú dé-mhótair neamhspleáchde ardaithe agus dúnta

Rialú grab uathoibríochle haghaidh láimhseáil éifeachtach ábhar

Taisteal go réidhle tiomáint minicíochta athraitheach (roghnach)

Feidhmíocht ard in aghaidh-swaynuair a láimhseáil grabs trom



Réise: 10.5-31.5 m nó saincheaptha

Cumas ardaithe: 5t–25t (meáchan grab san áireamh)

Airde ardaithe: Suas le 30 m

Dualgas oibre: A6–A8

Cineál grab: Clamshell, oráiste-craiceann, hiodrálacha, ceithre -rópa

Rialú: Cábáin, iargúlta gan sreang, rialú VFD

Soláthar cumhachta: 380V/400V/415V 50/60 Hz nó saincheaptha

Tá anCineál QZtá craein lastuas feistithe le buicéad grab chun mórchóir ábhar a láimhseáil. Tá a struchtúr agus a chórais deartha le haghaidh oibríochta tromshaothair, leanúnaí. Seo thíos na comhpháirteanna iomlána:

1. Droichead (Struchtúr Giorra Dúbailte)

Bosca táthaithe-clóscríobh criosanna dúbailte

Cruach struchtúrach ard-láidre

Siúlbhealaí, ardáin, ráillí láimhe

Diaphragms deireadh girder le haghaidh dáileadh ualaigh

Suiteáil iarnróid le haghaidh taistil tralaí

2. Carráistí Deiridh (Meicníocht Taistil Craein)

Struchtúr bhíoma taobh

Rothaí tiomáinte agus rothaí díomhaoin

Imthacaí rotha agus seaftaí

Mótair taistil (-rialú luais aonair nó VFD)

Laghdaitheoirí fearas

Maoláin deiridh, scuabairí iarnróid, plátaí coiscthe ráillí

3. Grab Tralaí Fráma

Struchtúr cruach tralaí (bosca nó pláta táthaithe)

Bonn gléasta le haghaidh mótair, drumaí agus painéil rialaithe

Ráillí le haghaidh meicníocht grab

Ardán cothabhála

4. Meicníocht Ardaithe (Córas Ardaithe)

Áirítear leis na comhpháirteanna atá freagrach as an grab a ardú:

Mótar ardaitheoir

laghdaitheoir / giarbhosca

Druma agus téad seafta druma

Rópaí sreanga (rópaí ardaithe)

Ulóga/scuabanna ardaithe

Córas coscánaithe (leictreamaighnéadach nó hiodrálach)

Lasc teorainn ardaithe

Braiteoir luchtaithe / teorannóir ró-ualaithe



5. Meicníocht Oscailte & Deiridh Grab

Meicníocht neamhspleách le haghaidh oibriú buicéad grab:

Mótar ar leith le haghaidh oscailt / dúnta

Laghdaitheoir fearas

Druma oscailte/deiridh

Rópaí sreang (rópaí dúnta)

Scairteanna sioncrónaithe

Grab aonad rialaithe

Clutch meicniúil nó hiodrálach (roghnach)

6. Buicéad Grab (Uirlis Láimhseála Ábhar)

Cineálacha éagsúla ag brath ar ábhar:

grab clamshell(gaineamh, gráin, leasachán)

Grab craiceann oráiste(dramh-mhiotal, dramhaíl)

Grab hiodrálacha(ábhair ghreamaitheacha)

Ceithre -tapa meicniúil rópa(cineál caighdeánach)

Plátaí-ard-neart-resistant a chaitheamh

Fiacla nó imill ghearradh ag brath ar ábhar

Acmhainn grab: 0.5-20 m³



7. Córas Taistil Crane

Mótair taistil craein

Laghdaitheoirí fearas

Comhthionóil rothaí le tread cruaite

Rialú VFD le haghaidh luasghéarú réidh

Braiteoirí suite (roghnach)

8. Córas Rialaithe Leictreach

Príomhphainéal rialaithe

Boscaí acomhal tralaí agus craein

Soláthar cumhachta trí chóras festoon nó barraí seoltóra

Cáblaí leictreacha agus lasca teorann

Inverters minicíochta (roghnach)

Modhanna rialaithe: cábáin / cianrialtán-rialú / dé-rialú

PLC le haghaidh rialú grab sioncronaithe (roghnach)

9. Cábáin Oibreora (Roghnach)

Cábáin dúnta nó oscailte

Aerchóiriú/téamh (roghnach)

Consól rialaithe luamhán stiúrtha

Gloine sábháilteachta le fuinneog féachana leathan

Cathaoir eirgeanamaíochta agus stad éigeandála

10. Feistí Sábháilteachta

Teorantóir ró-ualaithe

Teorainneacha ardaithe uachtaracha/íochtair

Lasca teorann taistil tralaí agus craein

Córas frith{0}}sway (roghnach)

Córas stad éigeandála

Insamhlóir iarnróid

Braiteoirí frith-imbhuailte (oibríocht déchraein)

Cosaint róthéamh agus teip chéim

11. Córas Soláthair Cumhachta

Ráillí seoltóir / córas busbar

Córas festoon cábla

Aonraitheoir agus córas talaimh

Comh-aireachta dáileadh cumhachta

sceitse

Príomh-theicniúil





Buntáistí QZ Grab Double Girder Overhead Crane

1. Ard-Éifeachtúlacht le haghaidh Láimhseáil Ábhair Bulc

Tá siad saindeartha chun mórábhair scaoilte a grab, a ardú, a iompar agus a scaoileadh.

Méadaíonn am timthriall oibriúcháin gearr táirgiúlacht.

Ideal le haghaidh línte táirgeachta a dhíluchtú agus a bheathú.

2. Dleacht-Trom & Aicme Oibre Ard (A6–A8)

Soláthraíonn tógáil criosta dúbailte-déanta toilleadh ualaigh ard.

Oiriúnach le haghaidh oibríochtaí leanúnacha agus timpeallachtaí crua cosúil le stáisiúin chumhachta agus calafoirt.

3. Meicníochtaí Neamhspleácha Ardaithe agus Grab

Mótair agus drumaí ar leithligh le haghaidh ardú agus oscailt / dúnta.

Cinntíonn sé rialú réidh, beacht ar oibríochtaí grab.

Méadaíonn sé iontaofacht agus laghdaíonn sé downtime.

4. Feidhmíocht Chobhsaí agus Iontaofa

Cinntíonn dearadh ceithre grab rópa cobhsaíocht le linn ardaithe.

Cinntíonn-mótair ardchaighdeáin, laghdaitheoirí agus coscáin saol seirbhíse fada.

Níos lú tionchar ag luascadh gaoithe nó ualaigh i gcomparáid le huirlisí ardaithe eile.

5. Roghanna Grab Versatile

Blaosc, craiceann oráiste, ceithre phíosa rópa meicniúil nó hiodrálacha ar fáil.

Ceadaíonn oiriúnú éasca d'ábhair agus do thionscail éagsúla.

6. Modhanna Oibriúcháin Solúbtha

Rialú cábáin, rialú iargúlta gan sreang, nó rialú dé.

Córais rialaithe PLC agus VFD ar fáil le haghaidh oibriú beacht.

7. Gnéithe Sábháilteachta den scoth

Teorantóir ró-ualaithe

Maolán agus scuabadóir iarnróid

Lasca teorainn taistil

Córas stad éigeandála

Córais in aghaidh-sway agus frith-imbhuailte (roghnach)

Cinntíonn sé oibriú sábháilte fiú i gclóis ábhar gnóthach.

8. Cothabháil Íseal agus Rochtain Éasca

Struchtúr modúlach chun drumaí rópa, mótair agus sheaves a athsholáthar níos éasca.

Ceadaíonn cosáin agus ardáin chothabhála rochtain chigireachta shábháilte.



Feidhmchláir QZ Grab Double Girder Overhead Crane

Úsáidtear an craein grab QZ go forleathan le haghaidhláimhseáil ábhar mórchóiri dtionscail éagsúla. Áirítear le hábhair tipiciúla: gual, gaineamh, méine, grán, leasachán, bithmhais, dramh-mhiotal, agus dramhaíl.

1. Gléasraí Cumhachta

Córais chothaithe guail

Láimhseáil fuinseoige

Luchtú agus díluchtú bithmhaise

2. Muilte Cruach & Teilgcheárta

Beathú clós scrap

Láimhseáil muirear

Luchtú amhábhar

3. Calafoirt & Teirminéil

Láimhseáil lasta mórchóir (gual, gráin, méine, gaineamh, leasachán)

Díluchtú long agus bainistíocht clóis stórála

4. Gléasraí Stroighne & Ábhair Foirgníochta

Láimhseáil aolchloiche, clinker, gipseam, agus comhiomláin

Beathú amhábhar chuig línte táirgeachta

5. Mianadóireacht & Próiseáil Mianraí

Méine ag luchtú/díluchtú

Aistriú tiúchan mianraí

Oibríochtaí clós stoc

6. Gléasraí Dramhaíola & Athchúrsála

Craenacha truflais (dramhaíl-go-ghléasraí fuinnimh)

Sórtáil agus luchtú dramh-mhiotail

7. Tionscal Ceimiceach & Leasacháin

Láimhseáil ábhair gráinneach nó púdar mórchóir

Boscaí bruscair agus silos táirgeachta beathaithe

QZ Grab Double Girder Próiseas Táirgthe Crane Lastuas

Táirgeadh aQZ Grab Craein Lastuas Girder Dúbailteleanann próiseas déantúsaíochta dian, caighdeánaithe chun neart, iontaofacht agus saol seirbhíse fada a chinntiú. Anseo thíos tá an próiseas iomlán ó amhábhair go suiteáil deiridh.



1. Ullmhú Ábhar Raw

Roghnaigh -plátaí cruach struchtúracha Q235B/Q345B ar ardchaighdeán

Tástáil ultrasonaic le haghaidh lochtanna inmheánacha

Liostaí gearrtha ábhar ullmhaithe ag an roinn innealtóireachta

Plátaí cruach glanta (séideadh lámhaigh) chun meirge agus scála a bhaint



2. Déantúsaíocht Girder (Girders Bosca Dúbailte)

2.1 Gearradh & Foirmiú

Gearradh plasma CNC de phlátaí gréasáin agus flanges

Lúbadh/foirmiú taobhphlátaí más gá

2.2 Cóimeáil & Táthú

Tionól plátaí scairt istigh

Táthú uathoibríoch sciath-gháis CO₂-

Seams fadaimseartha táthaithe ag meaisín táthú gantry

2.3 Faoiseamh Strus & Dírigh

Crosle curtha i-foirnéis faoisimh struis nó cóireáilte le faoiseamh struis ó chreathadh

Girder straightening a cheartú dífhoirmiúchán agus camber

2.4 Tástáil Neamh-Mhillteach

Tástáil ultrasonaic (UT) agus tástáil cáithníní maighnéadacha (MT)

Cigireacht seam táthú de réir caighdeáin DIN/ISO



3. Déantúsaíocht Iompar Deireadh

Meaisínithe CNC poill roth agus dromchlaí gléasta mótair

Tá cóimeálacha rothaí (rothaí cruach brionnaithe nó teilgthe) suiteáilte

Mótair, laghdaitheoirí, coscáin le chéile

Seiceáil ailíniú deiridh



4. Táirgeadh Meicníocht Tralaí & Grab

4.1 Táthú Fráma Tralaí

Bosca-cineál fráma atá déanta le daingneáin bheachtais

Cinntíonn táthú róbait nó leath-uathoibríoch neart

4.2 Comhthionól Meicníocht Ardaithe

Mótar ardaithe

laghdaitheoir / giarbhosca

Druma agus téad seafta druma

Córas coscáin

Rópaí sreang agus bloc ulóige ardaithe

4.3 Meicníocht Oscailte & Deiridh

Tionól mótair agus laghdaitheora ar leithligh

Suiteáil buicéad grabála sceallóg nó oráiste

Ailíniú rópaí oscailt/dún

4.4 Déantúsaíocht Buicéad Grab

Caith -plátaí cruach frithsheasmhacha gearrtha agus foirmithe

Plátaí buicéad táthaithe

Pionnaí, insí, agus fiacla suiteáilte

Íoslódáil an tástáil roimh phéinteáil



5. Táirgeadh Córas Leictreach

Comhthionól comh-aireachta rialaithe le comhpháirteanna Siemens / Schneider

Sreangú le haghaidh cumhachta, comhartha, agus ciorcaid rialaithe

Cláir PLC (roghnach) le haghaidh oibriú grab sioncronaithe

Cosaint ualaigh agus tástáil idirghlasála



6. Cóireáil Dromchla (Péinteáil)

6.1 Pléascadh Urchar

An crios iomlán pléasctha go caighdeán Sa2.5

Cinntíonn sé greamaitheacht péint agus friotaíocht creimeadh

6.2 Príomhchóta & Barrchóta

Córas tipiciúil:

1 ciseal eapocsa since-primer saibhir

Péint idirmheánach eapocsa 1 ciseal

1 ciseal barrchóta polúireatán
Dath saincheaptha arna iarraidh sin



7. Tionól & Réamhthionól

Crane le chéile ar bhá tástála ceardlainne

Carráistí deiridh ceangailte le girders

Tralaí curtha ar an droichead craein

Córas festoon cábla nó córas busbar suiteáilte

Lasca teorann, braiteoirí, feistí sábháilteachta ceangailte

Tástáil ar líne le haghaidh rialú leictreach



8. Tástáil Monarcha (Saill - Tástáil Glactha Monarcha)

Áiríonn na Míreanna Tástála:

Níl{0}}tástáil reatha á luchtú

Tástáil luchtaithe (tástáil statach ag 125% agus tástáil dhinimiciúil ag 110%)

Tástáil luas taistil

Grab oscailt / deiridh tástála

Tástáil feidhmíochta coscáin

Tástáil oibríocht gléas sábháilteachta

Cinntíonn tástáil go gcomhlíontarISO, FEM, GB/T, agus CEcaighdeáin.



9. Pacáil & Seachadadh

Mótair, comhpháirteanna leictreacha pacáilte i gcásanna adhmaid

Grab buicéad cosanta le fráma cruach

Crosairí atá fillte le pacáistiú atá cosanta ó thaise

Coimeádán nó loingsiú mórchóir ag brath ar mhéid



10. Ar-Suiteáil & Coimisiúnú an tSuímh

Droichead craein agus carráistí deiridh suiteáilte ar bíomaí rúidbhealaigh

Tralaí agus grab le chéile agus sreangaithe

Ailíniú iarnróid agus calabrú roth

Dífhabhtú an chórais rialaithe ar an suíomh

Oiliúint oibreoirí agus treoir sábháilteachta



11. Glacadh Deiridh

Rinneadh tástáil ualach deiridh ar an láthair

Tuairisc chigireachta curtha ar fáil

Doiciméid bharántas eisithe

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
