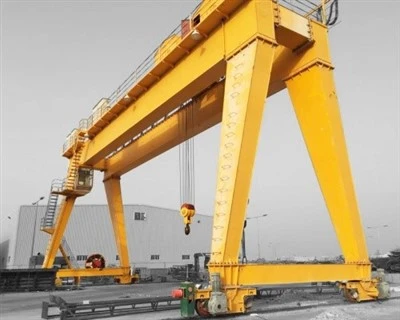

Craein Gantry Gantry le Líoma Dúbailte Feistithe 70 Tona





Tá anCraein gantry bíoma dúbailte suite ar iarnród 70 tonnais réiteach ardaithe tromshaothair é atá deartha le haghaidh oibríochtaí tionsclaíocha ar mhórscála ar nós longchlóis, clóis chruach, láithreáin tógála, gléasraí déantúsaíochta, agus críochfoirt lóistíochta. Tógtha le girders dúbailte láidir agus suite ar ráillí, soláthraíonn sé cumas ardaithe eisceachtúil, raon oibre leathan, agus oibriú rianúil, cobhsaí chun ábhair ró-mhór nó trom a láimhseáil go héifeachtach.

---

Príomh-Chomhpháirteanna

Struchtúr Girder Dúbailte

Cinntíonn dhá bhratéad comhthreomhar-toilleadh iompair ard agus dolúbthacht struchtúrach.

Déanta as cruach-ard-neart le cruinneas-táthú le haghaidh marthanachta agus sábháilteachta.

Meicníocht Ardaithe

Feistithe le córas ardaitheoir nó tralaí leictreach 70 tonna.

Gnéithe rialaithe minicíochta athraitheach (VFD) le haghaidh ardú beacht agus suite.

Áirítear leis cosaint ró-ualaithe agus lasca teorann le haghaidh oibriú sábháilte.

Tralaí agus Meicníocht Taistil

Ritheann an tralaí feadh na bíomaí dúbailte le haghaidh gluaiseacht cothrománach ualaí.

Taistealaíonn an craein ar fad feadh ráillí seasta le haghaidh clúdach oibre leathnaithe.

Feistithe le rothaí tromshaothair agus mótair le haghaidh gluaiseacht chobhsaí.

Córas Leictreach

Córas rialaithe chun cinn le hoibriú iargúlta nó cábáin.

Áirítear le gléasanna sábháilteachta stopanna éigeandála, teorannóir ró-ualaithe, agus braiteoirí frith-imbhuailte.

-dearadh tíosach ar fhuinneamh le tús bog agus córas coscánaithe.

Cosa Tacaíochta agus Bíomaí Deireadh

Cosa gantry cruach docht ceangailte leis na ráillí le haghaidh cobhsaíochta.

Cinntíonn bíomaí deiridh gluaiseacht réidh agus chothrom feadh na ráillí.

Rails agus Córas Soláthair Cumhachta

Feidhmíonn sé ar ráillí talún fosaithe le haghaidh gluaisne líneach chruinn.

Cumhacht a sholáthraítear trí ríleanna cábla nó línte seoltóra.

---

Buntáistí

Cumas Ardaithe:In ann ualaí troma suas le 70 tonna a láimhseáil gan stró.

Cobhsaíocht den scoth:Íoslaghdaíonn dearadh crios dúbailte sraonadh agus creathadh.

Réimse Oibre Leathan:Clúdaíonn córas suite iarnróid spásanna móra lasmuigh nó laistigh.

Dearadh Inoiriúnaithe:Réise inchoigeartaithe, airde, agus luas ardaithe d'iarratais éagsúla.

Sábháilte agus Iontaofa:Feistithe le córais sábháilteachta iolracha agus comhpháirteanna leictreacha iontaofa.

Cothabháil Íseal:Struchtúr marthanach le-bratú resistant creimeadh ar feadh saolré fada seirbhíse.

---

Feidhmchláir

Longthógáil agus Clóis Mhuirí:Le haghaidh comhpháirteanna long ardaithe, innill, agus plátaí cruach trom.

Gléasraí Próiseála Cruach agus Miotail:Chun cornaí cruach, leaca, agus páirteanna struchtúracha a láimhseáil.

Tionscadail Tógála agus Bonneagair:Chun ábhair throma a bhogadh ar nós bíomaí agus deighleoga réamhtheilgthe.

Teirminéil Loighistic agus Lastais:Le haghaidh luchtú/díluchtaithe coimeádáin agus láimhseáil lasta trom.

Ceardlanna Déantúsaíochta:Chun trealamh mór a thionól, a chothabháil agus a iompar.



Cumas Luchtaithe Rátáilte: 5 tonna, 10 TON, 100 tonna, saincheaptha, 16/3.2 tonna, 20/5 tonna, 32/5 tonna, 50/10 tonna

uas. Airde Ardaithe: 40m, saincheaptha

Réise: 35m nó éilimh na gcliant

Barántas: 1 Bliain

Meáchan (KG): 20000 kg

Comhpháirteanna Croí: PLC, Inneall, Bearing, Giarbhosca, Mótar, Soitheach brú, Gear, Caidéal

Slí rialaithe: Cab, cianrialtán gan sreang nó saincheaptha







1.Double Príomh girders

Dhá bhíoma cruach chomhthreomhar atá mar phríomhstruchtúr na craein.

Déanta as cruach cóimhiotail ard-láidre-le-déanamh táthaithe de chineál bosca.

Soláthraíonn ard-rigidity, cobhsaíocht, agus sraonadh íosta faoi ualaí troma.

1.Is é an príomh-bhíoma de chraein gantry tionsclaíoch ná bíoma cothrománach a théann trasna an fad idir dhá rianta nó ráillí comhthreomhara. De ghnáth déantar é as cruach agus feidhmíonn sé mar phríomh-chomhpháirt struchtúrach na craein, ag soláthar tacaíochta don mheicníocht ardaitheoir, tralaí agus ualach.



2. Tá an príomh-bhíoma deartha chun an meáchan agus na fórsaí a ghineann oibríochtaí na craein a sheasamh, lena n-áirítear ardú, bogadh agus ualaí troma a ísliú. Tá sé freagrach freisin as cobhsaíocht agus cothromaíocht na craein a chothabháil le linn oibriú.



3.Is féidir leis an príomh-bhíoma a bheith seasta nó inchoigeartaithe, ag brath ar riachtanais shonracha an iarratais. Socraítear bíomaí seasta ag airde ar leith agus ní féidir iad a choigeartú, agus is féidir bíomaí inchoigeartaithe a ardú nó a ísliú chun freastal ar airde ualaigh agus riachtanais imréitigh éagsúla.



4.Overall, tá an príomh-bhíoma ina chomhpháirt ríthábhachtach de craein gantry tionsclaíoch, ag soláthar an neart agus cobhsaíocht riachtanach chun ualaí trom a láimhseáil go sábháilte agus go héifeachtach.



.

Meicníocht Tralaí agus Ardaithe

Tá antralaíbogann go cothrománach ar feadh na girders agus iompraíonn ancóras ardaitheoir.

Córas ardaithefolaíonn sé winch leictreach nó ardaitheoir rópa sreinge atá in ann suas le 70 tonna a ardú.

Feistithe le mótair ardaithe, ísliú, agus tiomántáin taistil le rialú minicíochta athraitheach le haghaidh oibriú rianúil.

Áirítear leis cosaint ró-ualaithe, lasca teorann, agus feidhmeanna stad éigeandála.

Tá córas ardaithe craein gantry tionsclaíoch freagrach as ualaí troma a ardú, a ísliú agus a iompar. Go hiondúil bíonn roinnt comhpháirteanna ann ag obair le chéile chun meicníocht ardúcháin iontaofa agus éifeachtach a sholáthar.

Áirítear ar phríomhchodanna an chórais ardaithe: Mótar Ardaithe: Is é an mótar ardaitheoir foinse cumhachta an chórais ardaithe. Gineann sé an chasmhóimint a theastaíonn chun an t-ualach a ardú agus a ísliú. Déantar cumas an mhótair a chinneadh ag cumas ardaithe agus timthriall dualgas an chraen.

Druma(í) Ardaithe nó Cóimeáil Sheave: Tá an druma ardaitheoir nó an cóimeáil sceala ceangailte leis an mótar ardaitheoir trí ghiarbhosca laghdaithe. De réir mar a bhíonn an mótar ag casadh, rothlaíonn sé an druma nó bogann sé na sguaba, rud a ardaíonn nó a íslíonn na rópaí sreang nó na slabhraí sreang.

3.Go hachomair, is gné casta ach riachtanach é córas ardaithe craein gantry tionsclaíoch a chuireann ar chumas an chraen a phríomhfheidhm a chomhlíonadh: ualaí trom a ardú agus a aistriú go sábháilte agus go héifeachtach.





3.Deireadh bíomaí (Carráistí Deiridh)

Ceangail na príomh-girders leis na cosa craein agus cuir na tionóil rotha isteach.

Cinntigh gluaiseacht réidh agus beacht craein feadh na ráillí.

Tógtha le haghaidh cothabhála éasca agus saol seirbhíse fada.

1.Is comhpháirt ríthábhachtach é iompar deiridh craein droichead tionsclaíoch a nascann an craein leis an bhíoma rúidbhealaigh nó leis an iarnród ar a bhfuil sé ag taisteal.

2.Seo iad príomhghnéithe agus feidhmeanna an iompair deiridh:

Struchtúr agus Feidhmiúlacht

Rollóirí nó Rothaí: Is gnách go mbíonn roinnt rollóirí nó rothaí ar an gcarráiste deiridh a théann feadh bharr an bhíoma nó an iarnróid rúidbhealaigh. Tá siad seo deartha chun frithchuimilt a íoslaghdú agus chun ligean do ghluaiseacht rianúil na craein.

Imthacaí agus Acastóirí: Chun tacú leis an meáchan agus an ghluaiseacht, tá na rollóirí nó na rothaí suite ar acastóirí le imthacaí a chinntíonn gur féidir leo rothlú go saor gan ró-chaitheamh.

Meicníocht Glasála: D’fhéadfadh meicníochtaí glasála a bheith san áireamh i roinnt carráistí deiridh a d’fhéadfadh an craein a dhaingniú in áit sheasta nuair nach bhfuil sé in úsáid nó le linn cothabhála.

Meicníochtaí Coigeartaithe: D'fhéadfadh meicníochtaí coigeartaithe a bheith ann chun an t-ailíniú a mhionchoigeartú agus a chinntiú go ngluaiseann an chraein díreach feadh léas an rúidbhealaigh gan imeacht.

3. Tá an t-iompar deiridh ríthábhachtach d'oibriú cobhsaí agus iontaofa an chraen droichead. Cinntíonn sé go bhféadfaidh an craein bogadh go réidh agus go héifeachtach ar feadh an bhíoma rúidbhealaigh, ag comhlíonadh a fheidhmeanna ardaitheoir agus iompair le cruinneas. Tá cothabháil agus iniúchadh ceart ar an iompar deiridh ríthábhachtach chun saincheisteanna a chosc a d'fhéadfadh cur isteach ar fheidhmíocht na craein nó a d'fhéadfadh guaiseacha sábháilteachta a bheith mar thoradh orthu.

Meicníocht Taistil 4.Crane

Áirítear leis mótair, giarbhoscaí, coscáin, agus rothaí cruach a bhogann an craein feadh na ráillí seasta.

Tá tosaithe bog, duillín frith{0}}, agus rialú tiomána sioncronaithe le haghaidh taistil bheacht.

Is féidir é a rialú le cab, siogairlín, nó córas iargúlta.

1. Tá meicníocht taistil craein craein droichead tionsclaíoch freagrach as an craein a bhogadh go cothrománach feadh a bíomaí nó ráillí rúidbhealaigh. Ligeann an mheicníocht seo don chraen ualaí a iompar thar limistéar níos mó, rud a fhágann go bhfuil sé thar a bheith úsáideach i stórais, longchlóis, agus timpeallachtaí tionsclaíocha eile nuair is gá earraí troma a bhogadh timpeall réimse leathan.

2.Seo iad na príomhchodanna agus gnéithe den mheicníocht taistil craein:

Comhpháirteanna an Mheicníochta Taistil

Aonaid Tiomána (Aonaid Tarraingthe): Is mótair leictreacha iad seo de ghnáth a sholáthraíonn an chumhacht chun an craein a bhogadh. Féadfaidh líon na n-aonad tiomána a bheith éagsúil ag brath ar mhéid agus ar chumas na craein; d'fhéadfadh go mbeadh il-mhótair ag roinnt craenacha do gach taobh chun an t-ualach a dháileadh.

Giarbhoscaí: Úsáidtear giarbhoscaí chun ardluais an mhótair a laghdú go dtí luas níos ísle atá oiriúnach do thaisteal an chraenach. Méadaíonn siad freisin an t-aschur chasmhóiminte, atá riachtanach chun an craein agus a ualach a bhogadh.

Rothaí nó Rollóirí: Tá rothaí móra nó rollóirí suite ar acastóirí agus iad á dtiomáint ag an mótar tríd an giarbhosca. Rothaíonn na rothaí nó na rollóirí seo feadh bharr bíomaí nó ráillí an rúidbhealaigh agus tá siad ríthábhachtach le haghaidh gluaiseacht chobhsaí.

3. Tá an meicníocht taistil ar cheann de na comhpháirteanna is tábhachtaí de chraen gantry tionsclaíoch, toisc go gcinnfidh sé soghluaisteacht agus raon oibríochta an chraenach. Tá cothabháil chuí agus iniúchtaí rialta ríthábhachtach chun a chinntiú go n-oibríonn an meicníocht taistil go réidh agus go sábháilte. Féadfaidh aon saincheisteanna leis an meicníocht seo tionchar suntasach a imirt ar fheidhmíocht agus ar shábháilteacht na craein, rud a fhágann go bhfuil sé ríthábhachtach dul i ngleic le haon fhadhbanna go pras.



Meicníocht taistil 5.Trollaí

1. Tá meicníocht taistil tralaí craein droichead tionsclaíoch freagrach as an ardaitheoir nó an mheicníocht ardaithe a bhogadh go cothrománach ar feadh príomh-bhíoma nó droichead na craein. Ligeann sé seo don chrannán an t-ualach a shuíomh go beacht sa treo trasna.

2. Tá roinnt príomhchodanna sa mheicníocht taistil tralaí:

Comhpháirteanna den Mheicníocht Taistil Tralaí

Aonad Tiomána: De ghnáth mótar leictreach, soláthraíonn an t-aonad tiomána an chumhacht chun an tralaí a bhogadh. Braitheann méid agus cumas an mhótair ar chumas ardaithe an chraein agus ar luas riachtanach an tralaí.

Giarbhosca: Laghdaíonn an giarbhosca ardluais aschuir an mhótair go luas níos ísle atá oiriúnach do thaisteal an tralaí. Méadaíonn sé freisin an chasmhóimint, is gá chun an meicníocht ardaitheoir agus aon ualach ceangailte a bhogadh.

Rothaí nó Rollóirí: Téann an tralaí ar rothaí nó ar rollóirí atá suite ar acastóirí. Taistealaíonn na rothaí nó na rollóirí seo ar feadh na flanges nó na rianta ar an bpríomh-bhíoma, rud a ligeann don tralaí bogadh siar agus amach.

Córas Coscáin: Tá córas coscánaithe comhtháite sa tralaí chun a ghluaiseacht a rialú agus chun é a choinneáil nuair is gá. Is féidir leis seo a bheith ina choscán meicniúil, ina choscán leictrimheicniúla, nó ina chóras coscánaithe dinimiciúil.

3. Tá meicníocht taistil an tralaí ríthábhachtach chun an t-ualach a shuíomh go beacht sa treo trasnaithe. Ligeann sé don chrannán ualaí a chur go cruinn ag pointí éagsúla ar feadh fad an droichid. Tá cothabháil chuí agus iniúchtaí rialta riachtanach chun a chinntiú go n-oibríonn an meicníocht tralaí go réidh agus go sábháilte. Féadfaidh aon saincheisteanna leis an meicníocht seo tionchar suntasach a imirt ar éifeachtúlacht oibriúcháin agus ar shábháilteacht na craein, rud a fhágann go bhfuil sé ríthábhachtach dul i ngleic le haon fhadhbanna go pras.



Roth 6.Crane

1.Is comhpháirt ríthábhachtach é an roth craein de chraen droichead tionsclaíoch a ligeann don chraen bogadh ar feadh a bíomaí nó ráillí rúidbhealaigh. Tá na rothaí seo deartha chun tacú le meáchan na craein, a ualach, agus aon fhórsaí dinimiciúla breise a ghintear le linn oibriú.

2.Seo iad na príomhghnéithe agus feidhmeanna na rothaí craein:

Gnéithe de Rothaí Crane

Ábhar: Go hiondúil déantar rothaí craein as ábhair ar ard-láidre amhail cruach nó iarann ​​teilgthe chun a chinntiú gur féidir leo na hualaí troma agus an strus a bhaineann le hoibríochtaí ardaithe a sheasamh.

Méid agus Cumraíocht: Athraíonn méid na rothaí ag brath ar chumas agus dearadh na craein. Is féidir leo a bheith níos mó le haghaidh craenacha níos troime chun an t-ualach a dháileadh níos cothroime. Féadfaidh líon na rothaí in aghaidh an acastóra agus líon na n-acastóirí in aghaidh na craein a athrú freisin bunaithe ar riachtanais dearaidh.

Tá ról ríthábhachtach ag rothaí 3.crane i soghluaisteacht agus cobhsaíocht craenacha gantry tionsclaíocha. Tá siad freagrach as meáchan na craein agus a ualach a aistriú chuig na bíomaí nó na ráillí rúidbhealaigh agus iad ag ligean do thaisteal réidh. Braitheann marthanacht agus éifeachtúlacht ghluaiseacht na craein go mór ar cháilíocht agus ar riocht na rothaí seo.

4. Tá cothabháil chuí ar rothaí craein, lena n-áirítear iniúchtaí rialta agus athsholáthar tráthúil na gcomhpháirteanna caite, ríthábhachtach d'oibriú sábháilte agus iontaofa na craein. Má dhéantar faillí ar chothabháil rotha, d'fhéadfadh méadú ar aga neamhfhónaimh, éifeachtúlacht laghdaithe, agus guaiseacha sábháilteachta féideartha a bheith mar thoradh air.



Hook 7.Crane

1.Is comhpháirt ríthábhachtach é an crúca craein de chraen gantry tionsclaíoch a ligeann don chraen ualaí éagsúla a ardú agus a bhogadh. Is é an hook an pointe teagmhála idir meicníocht ardúcháin na craein agus an t-ualach, rud a fhágann go bhfuil sé ina chomhéadan ríthábhachtach le haghaidh oibríochtaí sábháilte agus éifeachtacha.

2.Seo iad na príomhghnéithe agus feidhmeanna na crúcaí craein:

Gnéithe de Hooks Crane

Ábhar: De ghnáth déantar crúcaí craenach as cruach ard-neart nó as cruach cóimhiotail lena chinntiú gur féidir leo na hualaí troma a bhaineann le hoibríochtaí ardaithe a sheasamh. Roghnaítear an t-ábhar as a mharthanacht agus a fhriotaíocht le caitheamh agus cuimilt

Dearadh: Áirítear le dearadh an chromáin oscailt ag an mbarr a cheanglaíonn sé leis an rópa ardaitheoir, an slabhra nó an gléas ardaithe eile. Tá cruth cuartha ag bun an hook a ligeann dó dul i ngleic go daingean le pointí ardaithe ar an ualach.

Latch Sábháilteachta: Tá go leor crúcaí feistithe le latch sábháilteachta nó meicníocht glasála chun an t-ualach a chosc ó shleamhnú de thaisme. Ní mór an latch seo a oscailt de láimh chun an t-ualach a scaoileadh ag an suíomh atá ag teastáil.

Rátálacha Luchtaithe: Tá gach hook rátáilte le haghaidh ualaí uasta sonracha, agus tá sé riachtanach crúcaí a úsáid atá rátáilte do na hualaí atá beartaithe chun sábháilteacht agus comhlíonadh na rialachán a chinntiú.



Mótar

Is comhpháirt ríthábhachtach é mótar craein gantry tionsclaíoch a sholáthraíonn an chumhacht is gá chun ualaí a ardú agus a bhogadh. Is leictreacha de ghnáth mótair i gcraenacha droichead agus is féidir iad a chatagóiriú i dhá phríomhchineál bunaithe ar a bhfeidhm: an mótar ardaithe agus an mótar taistil (nó trasnánach).

Tá an mótar ardaithe freagrach as an hook nó an grab a ghabhann leis an ualach a ardú agus a ísliú. Is é príomhfheidhm an mhótair seo ná gluaiseacht ingearach mheicníocht luchtaithe na craein a rialú.

Is iad mótair chraenacha cumhacht na gcraenacha droichead tionsclaíochta, ag soláthar an fhuinnimh atá ag teastáil le haghaidh oibríochtaí ardaithe agus gluaiseachta araon. Braitheann feidhmíocht, iontaofacht agus sábháilteacht an chraen go mór ar éifeachtacht agus marthanacht an mhótair. Tá sé ríthábhachtach na mótair seo a roghnú, a chothabháil agus a iniúchadh go rialta chun a chinntiú go n-oibríonn an craein go réidh agus go sábháilte. D'fhéadfadh neamhéifeachtúlachtaí oibriúcháin, méadú ar aga neamhfhónaimh, agus rioscaí sábháilteachta féideartha a bheith mar thoradh ar aon saincheisteanna leis na mótair, rud a fhágann go bhfuil aird phras ar fhadhbanna mótair riachtanach.

.

Córas aláraim fuaime agus solais & lasc teorann

Tá craenacha gantry 1.Industrial feistithe le córas aláraim fuaime agus éadrom agus lasca teorann chun sábháilteacht agus éifeachtúlacht oibriúcháin a fheabhsú. Tá ról ríthábhachtach ag na comhpháirteanna seo maidir le tionóiscí a chosc agus a chinntiú go n-oibríonn an craein laistigh dá pharaiméadair ainmnithe.

Córas Aláraim 2.Sound agus Solas

Tá an córas aláraim fuaime agus solais deartha chun pearsanra i gcomharsanacht na craein a chur ar an eolas faoina stádas oibriúcháin. Tá an córas seo thar a bheith tábhachtach i dtimpeallachtaí ina n-oibríonn an craein gar d’oibrithe nó ina bhfuil teorainn le hinfheictheacht.

Lasca 3.Limit

Is feistí leictreonacha iad lasca teorann a fheidhmíonn mar ghnéithe ríthábhachtacha sábháilteachta ar chraenacha droichead tionsclaíochta. Brathann siad suíomh na craein nó a chomhpháirteanna agus gearrann siad cumhacht nuair a shroicheann an craein a theorainneacha oibriúcháin, rud a choscann tionóiscí agus damáiste féideartha.

4.Tá an córas aláraim fuaime agus éadrom agus lasca teorann ríthábhachtach d'oibriú sábháilte craenacha droichead tionsclaíochta. Cinntíonn an córas aláraim go bhfuil pearsanra ar an eolas faoi ghluaiseachtaí agus stádas oibriúcháin na craein, ag laghdú an baol imbhuailtí nó guaiseacha eile. Ar an láimh eile, déanann lasca teorann sábháilteacht a uathoibriú trí chosc a chur ar an gcraenach oibriú thar a theorainneacha dearaidh. Le chéile, cuireann na córais seo le hionad oibre níos sábháilte agus cosnaíonn siad an trealamh craein agus an pearsanra atá ag obair timpeall air. Tá cothabháil chuí agus tástáil rialta ar na córais seo riachtanach lena chinntiú go bhfeidhmíonn siad go hiontaofa agus go héifeachtach.

10.Feistí Sábháilteachta

Gléasanna Cosanta Ró-ualaithe

Tá feistí cosanta ró-ualaithe deartha chun an craein a chosc ó oibriú thar a theorainneacha sábháilte ualaigh oibre. Déanann na gléasanna seo monatóireacht ar an ualach atá á ardú agus seolfaidh siad foláireamh nó stopfaidh siad an craein má sháraíonn an t-ualach an teorainn shonraithe. Tá sé seo ríthábhachtach chun damáiste struchtúrach don chrannán a chosc agus chun tionóiscí a tharlú de bharr ró-ualaithe a sheachaint.

Lasca Teorainn

Mar a luadh cheana, stopann lasca teorann an chraen go huathoibríoch nuair a thagann sé go dtí deireadh a raon taistil nó nuair a shroicheann aon cheann dá chomhpháirteanna a dteorainneacha oibriúcháin. Tá na lasca seo riachtanach chun an craein a chosc ó shárú a theorainneacha fisiceacha, rud a d'fhéadfadh damáiste a dhéanamh don struchtúr nó d'imbhualadh le constaicí.

Gléasanna Frith{0}Collison

Tá tábhacht ar leith ag baint le gléasanna frith-imbhuailte i dtimpeallachtaí ina n-oibríonn ilchraenacha i gcóngar nó ina bhfuil trácht suntasach ar an talamh. Úsáideann na gléasanna seo braiteoirí, ceamaraí, nó teicneolaíochtaí eile chun láithreacht rudaí eile i gcosán na craein a bhrath agus chun an t-oibreoir a chur ar an airdeall nó stopann siad go huathoibríoch le gluaiseacht na craein chun imbhualadh a chosc.

Cnaipí Stop Éigeandála

Is rialuithe láimhe iad cnaipí stad éigeandála a ligeann don oibreoir craein nó d’aon phearsanra údaraithe stop a chur láithreach le gach oibríocht craein i gcás éigeandála. Tá na cnaipí seo suite go straitéiseach laistigh de rochtain éasca don oibreoir agus is minic go mbíonn siad dearg agus an-infheicthe.

Córais Coscáin

Tá córais coscánaithe ar chraenacha droichead tionsclaíocha deartha chun an t-ualach a choinneáil slán in áit nach bhfuil siad ag gluaiseacht agus chun stad rialaithe a sholáthar le linn oibríochtaí. Is féidir leis na coscáin seo a bheith meicniúla, leictreacha nó meascán den dá cheann, agus tá siad ríthábhachtach chun gluaiseachtaí ualaigh gan choinne a chosc a d'fhéadfadh tionóiscí a bheith mar thoradh orthu.

Táscairí Leibhéil

Úsáidtear táscairí leibhéalta chun a chinntiú go bhfuil an craein cothrom le linn oibriú, go háirithe nuair a bhíonn ualaí beachta nó íogair á dtógáil. Is féidir le hardú míchothrom ualaí a aistriú, rud a d’fhéadfadh a bheith ina chúis le cailliúint rialaithe agus timpistí. Cuidíonn na táscairí seo le hoibreoirí cothromaíocht agus cobhsaíocht na craein a choinneáil.

Táscairí Ualach Oibre Sábháilte

Marcálann táscairí ualaigh oibre sábháilte go soiléir an acmhainn uasta ualaigh sábháilte don chraen. Tá an fhaisnéis seo ríthábhachtach d’oibreoirí chun a chinntiú nach ndéantar an craein ró-ualaithe agus go n-oibríonn sé laistigh dá sonraíochtaí dearaidh.



Mód 11.Control

Rialú 1.Manual

Idirghabháil Dhíreach: Déanann an t-oibreoir craein rialú díreach ar ghluaiseachtaí ardú agus taistil na craein ag baint úsáide as rothaí láimhe, luamháin nó cnaipí brú. Éilíonn an modh seo oibreoirí oilte ar féidir leo na gluaiseachtaí a shioncronú de láimh chun suíomh inmhianaithe an ualaigh a bhaint amach.

Meicníochtaí Simplí: Go ginearálta bíonn córais rialaithe láimhe níos simplí i ndearadh agus is lú an seans go dtarlóidh teipeanna casta.

Beachtas Teoranta: Tá cruinneas gluaiseachtaí na craein teoranta do scil agus taithí an oibreora.

2.Semi-Rialú Uathoibríoch

Oibríocht Chuidithe: Úsáideann an t-oibreoir craein feistí rialaithe cosúil le luamhán stiúrtha nó lasca paddle chun an craein a ordú, ach tá gnéithe uathoibrithe sa chóras a chabhraíonn le luas agus sioncrónú a rialú.

Sábháilteacht Feabhsaithe: Is minic a chuimsíonn córais leath-uathoibríocha gnéithe sábháilteachta amhail stadanna uathoibríocha ag teorainneacha ualaigh nó teorainneacha taistil.

Éifeachtúlacht fheabhsaithe: Is féidir leis na córais seo éifeachtúlacht oibriúcháin a fheabhsú tríd an ngá atá le hoibreoirí ardoilte a laghdú.

Rialú 3.Fully Uathoibríoch

Rialaitheoir Loighic In-ríomhchláraithe (PLC): Tá oibríochtaí na craein á rialú ag PLC, ar féidir é a ríomhchlárú chun seichimh oibríochtaí sonracha a dhéanamh go huathoibríoch.

Rialú Beacht: Tugann córais lán-uathoibríoch rialú beacht ar ghluaiseachtaí na craein, rud a fhágann gur féidir ainlithe casta a dhéanamh go comhsheasmhach.

Earráid Dhaonna Laghdaithe: Laghdaíonn córais uathoibrithe an poitéinseal earráide daonna, ag cur le sábháilteacht agus iontaofacht.

Oibríocht Cianda: I gcásanna áirithe, is féidir craenacha go hiomlán uathoibríoch a oibriú go cianda, ag baint an t-oibreoir ó thimpeallachtaí a d'fhéadfadh a bheith guaiseach.

Rialú 4.Radio

Oibríocht Gan Sreang: Úsáideann an t-oibreoir craein tarchuradóirí raidió chun an craein a rialú ó fad, rud is féidir a bheith úsáideach go háirithe i dtimpeallachtaí ina bhfuil teagmháil amhairc leis an gcraenach teoranta.

Solúbthacht Mhéadaithe: Ligeann rialú raidió d'oibreoirí bogadh go saor timpeall an limistéir oibre agus rialú á choinneáil ar an gcraenach.

Breithnithe Sábháilteachta: Ní mór bearta bainistíochta minicíochta agus slándála cuí a bheith i bhfeidhm chun cur isteach nó oibriú neamhúdaraithe na craein a chosc.

Rialú 5.Computer

Ardchórais: Féadfaidh roinnt craenacha droichead córais ríomhaireachta a úsáid a chomhtháthaíonn ardghnéithe cosúil le fís meaisín, intleacht shaorga, agus anailís sonraí chun oibríochtaí a bharrfheabhsú.

Bailiú Sonraí:-Is féidir le craenacha rialaithe le ríomhaire sonraí oibríochta a bhailiú, ar féidir iad a úsáid le haghaidh pleanáil cothabhála agus optamú oibriúcháin.

Roghanna Comhéadain: Féadfaidh oibreoirí idirghníomhú leis an gcraenach trí scáileáin tadhaill nó comhéadain chun cinn eile, ag soláthar aiseolas mionsonraithe agus roghanna rialaithe.



12.Sceitse









Cumas Ardaithe

In ann láimhseáil suas go dtí70 tonnad'ábhair nó trealamh trom le cobhsaíocht agus cruinneas den scoth.

Ideal d'oibríochtaí ardaithe tionsclaíochta ar scála mór.

Neart Struchtúrtha Sármhaith

Tá andearadh girder dúbailtesoláthraíonn sé rigidity níos mó, sraonadh íosta, agus saol seirbhíse níos faide ná craenacha girder aonair.

Cinntíonn sé ardú cobhsaí agus sábháilte fiú faoi ualach iomlán.

Raon Oibre Leathan

Dearadh -iarnródligeann don chraen achair fhada a thaisteal feadh rianta seasta, ag clúdach réimse leathan oibre.

Foirfe do shuímh mhóra lasmuigh mar longchlóis, limistéir tógála agus clóis déantúsaíochta.

Oibriú Smooth agus Beacht

Feistithe letiomántáin minicíochta athraitheach (VFD)le haghaidh rialú luas gan chéim ar mheicníochtaí ardaitheoirí agus taistil.

Cumasaítear ualaí íogair nó rómhóra a shuíomh go cruinn agus a láimhseáil go réidh.

Roghanna Rialaithe Solúbtha

Is féidir é a oibriú trícábáin, rialú pendant, nócianda gan sreang, sábháilteacht agus áisiúlacht a fheabhsú.

Córais rialaithe uathoibríocha roghnacha nó leath-uathoibríocha ar fáil.

Marthanacht Láidir agus Friotaíocht Aimsire

Déantar comhpháirteanna as cruach ardchaighdeáin lebratuithe in aghaidh-chreimeadhle húsáid lasmuigh.

Seasann sé le haimsir chrua agus le timpeallachtaí -dualgais throma.

Gnéithe Cuimsitheacha Sábháilteachta

Áirítearteorannóir ró-ualaithe, lasca teorann, braiteoirí frith-imbhuailte, gléasanna gaoithe-, agus córais stad éigeandála.

Cinntíonn sé sábháilteacht oibritheora agus trealaimh le linn gach oibríocht ardaithe.

Cothabháil Íseal agus Saol Seirbhíse Fada

Ceadaíonn dearadh modúlach cothabháil éasca agus athsholáthar páirteanna.

Laghdaíonn mótair agus giarbhoscaí marthanacha aga neamhfhónaimh agus costais oibriúcháin.

Tíosach ar Fhuinneamh

Laghdaíonn ardchórais leictreacha agus rialaithe tomhaltas cumhachta.

Feabhsaíonn coscánaithe athghiniúna agus córais mhótair éifeachtacha coigilteas fuinnimh.

Cumraíocht Inoiriúnaithe

Is féidir raon, airde ardaithe, luas, agus modh rialaithe a chur in oiriúint do riachtanais tionscadail shonracha.

Oiriúnach don dálaistigh agus lasmuighfeidhmchláir throma-dleachta.





Tá anCraein gantry bíoma dúbailte suite ar iarnród 70 tonnaa úsáidtear go forleathan in earnálacha tionsclaíocha tromshaothair éagsúla mar gheall ar a mór-acmhainn ardaithe, cobhsaíocht agus inoiriúnaitheacht. Tá sé oiriúnach don dá cheannceardlanna laistighagusoibríochtaí amuigh faoin aeri gcás inar gá ualaí ollmhóra a láimhseáil go beacht agus go héifeachtach.

---

1. Longchlóis agus Innealtóireacht Mhuirí

A úsáidtear le haghaidh ardaithe agus suitebloic long, innill, hailt chabhail, agus plátaí móra cruach.

Éascaíonncóimeáil, cothabháil agus deisiú longtascanna go héifeachtach.

Ligeann dearadh suite iarnróid-gluaiseacht achair fhada feadh duganna nó fánáin.

2. Muilte Cruach agus Gléasraí Próiseála Miotail

Láimhseálanncornaí cruach, billéid, leaca, bíomaí, agus comhpháirteanna cruach struchtúracha.

Cinntíonn sé ardú sábháilte agus cobhsaí isteachtimpeallachtaí ardteochta nó ualaigh ard.

Feabhsaítear táirgiúlacht in oibríochtaí stórála agus aistrithe ábhar.

3. Tionscadail Tógála agus Bonneagair

Ideal le haghaidhtógáil droichead, láimhseáil coincréit réamhtheilgthe, agus cóimeáil comhpháirteanna móra.

Boganngirders troma, teascáin choincréite, agus cages rebarle cruinneas.

Úsáidtear go coitianta itionscadail bóithre, iarnróid agus hidreachumhachta.

4. Déantúsaíocht agus Tionól Trealamh Trom

Tacaíonn ancóimeáil agus gluaiseacht innealra mór agus páirteanna meicniúla.

Úsáidtear igléasraí tionsclaíocha, ceardlanna meicniúla, agus línte monaraithe trealaimh.

Feabhsaítear éifeachtúlacht oibriúcháin i bpróisis déantúsaíochta trom.

5. Loighistic, Lastais, agus Clóis Coimeádán

A úsáidtear le haghaidhluchtú agus díluchtú lasta trom, coimeádáin chruach, agus earraí toirtiúla.

Soláthraíonn sé láimhseáil ábhar tapa agus cruinn thar limistéir mhóra oibre.

Laghdaíonn sé láimhseáil láimhe agus feabhsaítear éifeachtúlacht an chlóis.

6. Gléasraí Cumhachta agus Tionscadail Fuinnimh

Cabhraíonn sasuiteáil agus cothabháil tuirbíní, gineadóirí, agus claochladáin.

Oiriúnach dostáisiúin hidreachumhachta, láimhseáil comhpháirteanna tuirbín gaoithe, agus áiseanna fuinnimh eile.

---

Achoimre

Tá anCraein gantry bíoma dúbailte suite ar iarnród 70 tonnais réiteach ardaithe ildánach agus cumhachtach atá deartha le haghaidhlódáil ard, réise fada, agus beachtas-fheidhmchláir. Tá dearadh láidir, iontaofacht agus inoiriúnaitheacht mar uirlis riachtanach i dtionscail a éilíonn láimhseáil ábhar trom atá sábháilte agus éifeachtach.





1. Dearadh agus Innealtóireacht

Innealtóireacht Mhionsonraithe: Líníochtaí agus sonraíochtaí mionsonraithe innealtóireachta a fhorbairt, lena n-áirítear an príomh-bhíoma, ardaitheoir, tralaí, carráistí deiridh, agus comhpháirteanna eile.

Insamhladh agus Samhaltú: Úsáid-dearadh ríomhchuidithe (CAD) agus uirlisí ionsamhlúcháin chun feidhmíocht na craein a shamhaltú agus a dearadh a bharrfheabhsú.

2. Roghnú Ábhar

Sonraíochtaí Ábhar: Roghnaigh ábhair ardchaighdeáin a chomhlíonann na ceanglais maidir le neart, marthanacht agus friotaíocht teasa. Áirítear le hábhair choitianta cruach, cóimhiotail agus bratuithe speisialaithe.

Soláthar: Bunábhair ó sholáthraithe ceadaithe, ag cinntiú go gcomhlíonann siad na caighdeáin cháilíochta agus deimhniúcháin riachtanacha.

3. Déantúsaíocht Comhpháirt

Gearradh agus Múnlú: Gearr agus cruthaigh amhábhair isteach sna comhpháirteanna riachtanacha, mar shampla bíomaí, colúin, agus lúibíní. D'fhéadfadh próisis cosúil le gearradh plasma, gearradh léasair, agus meaisínithe a bheith i gceist leis seo. Táthú agus Comhthionól: Comhpháirteanna Weld le chéile chun eilimintí struchtúracha na craein a fhoirmiú. Áirítear leis seo an príomh-léas, carráistí deiridh, agus páirteanna iompair ualaigh eile a tháthú.

4. Tionól

Fo-chóimeáil: Cuir comhpháirteanna aonair le chéile, ar nós an chórais ardaithe, an tralaí agus na carráistí deiridh, i bhfo-chomhthionóil. Is éard atá i gceist leis seo páirteanna a fheistiú le chéile agus ailíniú ceart a chinntiú. Príomh-Chomhthionól: Comhcheangail na fo-chomhthionóil chun struchtúr iomlán na gcraenacha a thógáil. Áirítear leis seo an t-ardaitheoir agus an tralaí a shuiteáil ar an bpríomh-bhíoma, na carráistí deiridh a cheangal, agus na córais rialaithe a shuiteáil.

5. Comhtháthú Córas

Córais Leictreach: Suiteáil comhpháirteanna leictreacha, lena n-áirítear mótair, painéil rialaithe, sreangú, agus braiteoirí. A chinntiú go ndéantar córais leictreacha na craein a chomhtháthú agus a thástáil i gceart.

Córais Rialaithe: Córais rialaithe a chur i bhfeidhm agus a chumrú, amhail rialtóirí loighce in-ríomhchláraithe (PLCanna), cianrialtáin, agus feistí sábháilteachta. Fíoraigh go bhfeidhmíonn na córais rialaithe i gceart agus go bhfuil siad calabraithe.

6. Tástáil agus Dearbhú Cáilíochta

Réamhthástáil Oibriúcháin: Déan réamhthástálacha oibríochta chun feidhmiúlacht na craein a sheiceáil, lena n-áirítear tástáil ualaigh, tástáil oibríochta na meicníochtaí ardaithe agus taistil, agus seiceálacha córais rialaithe.

Tástáil Sábháilteachta: Deimhnigh go bhfuil gnéithe sábháilteachta, mar lasca teorann, aláraim, agus stadanna éigeandála, ag obair i gceart agus go gcomhlíonann siad caighdeáin sábháilteachta.

Cigireacht: Déan iniúchadh mionsonraithe ar struchtúr agus ar chomhpháirteanna an chraen chun a chinntiú go gcomhlíontar sonraíochtaí dearaidh agus caighdeáin cháilíochta.

7. Coigeartuithe Deiridh agus Calabrú

Mínithe-Tiúnadh: Déan aon choigeartú riachtanach chun feidhmíocht na craein a bharrfheabhsú agus chun oibriú rianúil a chinntiú. D’fhéadfadh sé go gcuimseodh sé seo braiteoirí a chalabrú, rialtáin a choigeartú, agus an córas ardaithe a mhionchoigeartú.

Doiciméadúchán: Ullmhaigh agus athbhreithnigh doiciméadú, lena n-áirítear lámhleabhair oibríochta, treoracha cothabhála, agus treoracha sábháilteachta.

8. Seachadadh agus Suiteáil

Iompar: Déan socrú chun an craein a iompar chuig an suíomh suiteála, ag cinntiú go láimhseáiltear agus go seoltar go sábháilte é chun damáiste a chosc.

Suiteáil: Maoirseacht a dhéanamh ar shuiteáil na craein ag saoráid an chustaiméara, lena n-áirítear cóimeáil, ailíniú, agus nasc le foinsí cumhachta agus córais rialaithe.

Oiliúint: Cuir oiliúint ar fáil d'oibreoirí agus do phearsanra cothabhála chun a chinntiú go bhfuil siad eolach ar nósanna imeachta oibríochta agus sábháilteachta na craein.

9. Coimisiúnú agus Aistriú

Coimisiúnú: Déan tástálacha coimisiúnaithe deiridh chun a fhíorú go n-oibríonn an craein i gceart faoi choinníollacha an domhain agus go gcomhlíonann sí sonraíochtaí feidhmíochta.

Aistriú: Tabhair an craein ar láimh go hoifigiúil don chustaiméir, ag soláthar na doiciméid riachtanacha go léir, lena n-áirítear deimhnithe comhlíonta, faisnéis bharánta, agus sceidil chothabhála.







Cigireacht Ábhar

Cigireacht Cáilíochta: Déantar iniúchadh cáilíochta dian ar na hamhábhair a ceannaíodh chun a chinntiú go gcomhlíonann siad na ceanglais dearaidh agus na caighdeáin náisiúnta.

Stóráil Ábhar: Stóráiltear ábhair cháilithe de réir aicmithe chun creimeadh nó damáiste a chosc.

Gearradh agus Foirmiú

Gearradh Cruach: Bain úsáid as gearradh plasma, gearradh léasair nó gearradh lasair agus teicneolaíochtaí eile chun an cruach a ghearradh de réir mhéid an líníochta dearaidh.

Próiseáil Foirmithe: Déan an pláta cruach a fhoirmiú trí lúbadh, rolladh, táthú agus próisis eile chun an príomh-bhíoma, beam deiridh agus páirteanna struchtúracha eile a mhonarú.

Táthú

Táthú Comhpháirte: Tá na codanna cruach gearrtha agus foirmithe táthaithe isteach sna príomh-struchtúir mar an príomh-bhíoma, an bhíoma deiridh agus an tralaí. Ní mór an próiseas táthú a rialú go docht chun neart struchtúrach agus cáilíocht táthú a chinntiú.

Cigireacht Weld: Bain úsáid as teicneolaíocht tástála neamh-millteach (amhail tástáil ultrasonaic, tástáil radagrafaíochta) chun na welds a iniúchadh chun a chinntiú nach bhfuil aon scoilteanna nó lochtanna eile ann.

Meaisínithe

Meaisínithe beachtas: Déantar meaisínithe beachta ar phríomhchodanna na craein, mar shampla tacair roth, suíocháin imthacaí, ulóga, etc., chun a gcruinneas tríthoiseach agus cáilíocht an dromchla a chinntiú.

Tionól an meaisín iomlán

Tionól ginearálta: Ar bhonn an réamhthionóil, déantar cóimeáil iomlán na craein, lena n-áirítear suiteáil deiridh an phríomh-bhíoma, an bhíoma deiridh, meicníocht ardaithe, meicníocht siúil, etc.

Coimisiúnú agus tástáil

Faoi choinníollacha dinimiciúla, déantar tástáil ar fheidhmíocht oibriúcháin an chraen, lena n-áirítear tástáil ardaithe, siúil, stiúrtha agus feidhmeanna eile. Déantar méid iomlán an chraen droichead cóimeáilte a sheiceáil chun a chinntiú go gcomhlíonann na toisí go léir na ceanglais dearaidh.

Cóireáil spraeála agus frithchreimeadh

Cóireáil dromchla Baint meirge: Baint meirge ar dhromchla na craein, áirítear ar na modhanna coitianta greanroiseadh, picilte, etc. Spraeáil Topcoat Spraeáil datha: Cóta barrchóta a spraeáil de réir riachtanais an chustaiméara nó caighdeáin tionscail chun éifeacht cosanta agus maisiúil a thabhairt don chraen. Marcáil: Tar éis spraeáil, marcáil faisnéis aitheantais an chraein de réir na sonraíochtaí, mar shampla múnla, ualach rátáilte, etc.

Monarcha agus suiteáil

Pacáistiú agus iompar

Cosaint pacáistithe: Pacáiste cosanta a dhéanamh ar phríomhchodanna an chraen chun damáiste a chosc le linn iompair. Socrú iompair: De réir mhéid an trealaimh agus na coinníollacha iompair, roghnaigh modh iompair oiriúnach chun an craein a iompar chuig suíomh an chustaiméara.

Glacadh agus seachadadh

Glacadh le custaiméirí

Glacadh ar an suíomh: Déanann an custaiméir an craein a ghlacadh ar an suíomh de réir riachtanais an chonartha agus na sonraíochtaí teicniúla chun feidhmíocht agus cáilíocht an trealaimh a sheiceáil.

Ceartú fadhbanna: Má aimsítear aon fhadhbanna, ní mór don mhonaróir iad a cheartú in am chun a chinntiú go gcomhlíonann an trealamh go hiomlán riachtanais an chustaiméara. Seachadadh agus úsáid Oiliúint oibríochta: De ghnáth déanann an monaróir oibreoirí an chustaiméara a oiliúint chun a chinntiú gur féidir leo an craein a oibriú i gceart agus go sábháilte.

Clibeanna Te: Craein gantry bhíoma dúbailte suite iarnróid 70 tonna, an tSín 70 tonna iarnróid suite beam dúbailte craein gantry monaróirí, soláthraithe, monarcha
