Mg Cineál Hook Gantry Crane Do Monarcha



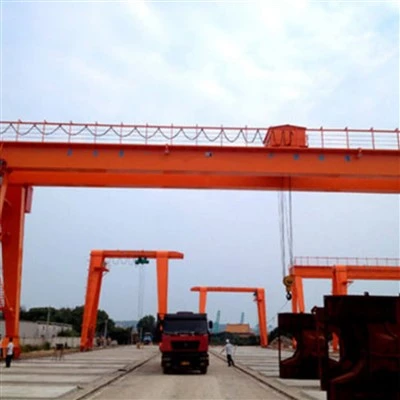

CAD É MG GANTRY CRANE?

Tá anMG (Gantry-a fheidhmíonn de láimh)tagraíonn an t-aicmiú do chatagóir ar leith de-chraenacha dúbailte, os cionn-a ritheann ar ráillí leibhéalta urláir, le tacaíocht óna gcosa féin (gantry), in ionad colúin a thógáil. Nuair a bhíonn duán feistithe air, is réiteach ilúsáideach, tromshaothair é atá oiriúnach do mhonarchana a bhfuil pleananna urláir oscailte acu.

Príomh-idirdhealú:Cé go dtugtar go minic "craenacha gantry," anCineál MGgo sonrach tugann sé le tuiscint go bhfuil cumraíocht dhá ghréasán, barr-le leibhéal ard caighdeánaithe agus iontaofachta le haghaidh úsáid thionsclaíoch.



PRÍOMHBHUNTÁISTÍ D'ÚSÁID Monarchan

Buntáiste	Míniú
Níl Tacaíocht Foirgníochta ag Teastáil	Struchtúr neamhspleách; oiriúnach le haghaidh áiseanna nua, aisfheistiú, nó foirgnimh nach bhfuil neart colún leordhóthanach.
Clúdach Iomlán Urlár	Is féidir leo freastal ar bhánna móra oscailte, ar chlós lasmuigh, nó ar il-stáisiúin oibre.
Timthriall & Cumas Ard-Dleachta	Tá dearadh MG tógtha le haghaidhFEM M5-M6 (Dualgas Trom)seirbhíse. Cumais choitianta:5 go 80+ tonna.
Airde Hook den scoth	Ritheann an tralaí ardaitheoirar bharrde na girders, an airde ardaithe a uasmhéadú faoin gcrúca-buntáiste ríthábhachtach thar chraenacha criosach singil.
Oibriú Smooth & Beacht	Tugann dearadh girder dúbailte gluaiseacht ualaigh cobhsaí, atá riachtanach chun innealra trom, múnlaí nó tionóil a shuíomh go beacht.
Éasca le Athlonnú	I gcomparáid le craein droichead lastuas, is féidir craein gantry a dhíchóimeáil agus a athshuiteáil níos éasca má athraíonn leagan amach an mhonarcha.



Paraiméadair Teicniúla tipiciúla

Cumas Ardaithe: 10–500 t

réise:18–50 m (inoiriúnaithe)

Airde Ardaithe: 6–30 m

Rang Oibre: A5–A7

Soláthar Cumhachta:380V / 50Hz / 3Ph (inoiriúnaithe)



1. CÓRAS STRUCHTÚR AN DROICHEAD (An Tionól Bhíoma Lastuas)

A. Príomhbhrístíní (Grás Dúbailte)

Ábhar:girders bosca déanta as cruach (táthaithe ó phlátaí cruach S355JR/Q345B).

Dearadh:Cosc ar stiffeners gréasáin inmheánach agus scairt buckling agus casadh.

Iarnród Tralaí:Iarnród cothrom meaisínithe táthaithe nó boltaithe go barr gach criosa chun an tralaí a rith air.

Camber:Réamh{0}}cuar aníos a shocrú (réise/1000 go hiondúil) chun dul i ngleic le sraonadh faoi lánualach.

B. Naisc Deireadh

Crios{0}}go-Ceangal Cosa:Plátaí feire tromshaothair, meaisínithe a bhfuil boltaí ard-neart (grád 10.9 nó níos airde) acu a nascann na criosanna le barr na gcosa droichid.

2. CÓRAS TACAÍOCHTA GANTRY (Na "Cosa" & Rúidbhealach)

A. Cosa Gantry / Frámaí Deiridh

Dearadh:Dhá struchtúr dochta ingearacha, go hiondúil agus"Fráma-"(le haghaidh cobhsaíochta) nóDréimire-Cineáldearadh.

Comhpháirteanna:

Colúin Cosa:Príomhbhaill ingearacha.

Bracing Cothrománach & Trasnánach:Trasnaigh-cosan idir na colúin le haghaidh cobhsaíochta cliathánach.

Ceangal:Bolted go dtí na girders droichead ag an mbarr agus go dtí anCríochnaigh Tionóil Trucailag bun.



B. Comhthionóil Críochnaigh Trucail (suiteáilte ar gach cos)

Feidhm:Tithe na rothaí agus aonaid tiomána le haghaidh taistil droichead (fada).

Rothaí:Rothaí cruach brionnaithe nó teilgthe le flanges dúbailte, ag rith ar an iarnród talún.

Acastóirí & Imthacaí:Acastóirí tromshaothair le imthacaí sorcóir barrchaolaithe frithchuimilte.

Truck End Drive:Tá anMótar Taistil Gantry, giarbhosca, Coscán, agus cúplála chun na rothaí a thiomáint.

Trucail Deiridh Idler:Rothaí nach-thiomáint amháin, le haghaidh tacaíochta.

C. Córas Rúidbhealaigh

Ráillí: P43, QU70, QU80, nó A120ráillí craein cruach, go daingean ar ancaire.

Fondúireacht:Trasnáin nithiúla nó léasacha bunsraithe le gearrthóga/boltaí iarnróid leabaithe.

Siúntaí Iarnróid:Beachtas-ailínithe agus táthaithe/boltáilte le haghaidh taistil mhín.

Stadanna Maoláin:Suiteáilte ag an dá cheann den rúidbhealach chun ró-thaistil a chosc.

3. CÓRAS TRAILÍ & Ardaithe

A. Fráma Tralaí

Struchtúr:Fráma cruach le ceithre nó ocht rothaí a thiománaíonn ar ráillí girder an droichid.

Trasnaigh-Tiomántán Taistil:

Mótar Taistil Tralaí:Mótar leictreach le coscán diosca ionsuite.

Giarbhosca:Laghdaíonn luas mótair chun anrothaí tralaí.

Rothaí Tiomána:Ceangailte leis na seaftaí aschuir giarbhosca.

B. Príomh-Aonad Ardaithe

Cineál:Ardaitheoir Rope Wire Leictreach (caighdeánach do chraenacha MG).

Comhpháirteanna:

Mótar Ardaithe:Tá ard-chasmhóiminte, dé-luas nó tiomántán minicíochta athraitheach (VFD) rialaithe.

Giarbhosca:Laghdaitheoir trealaimh héiliciúil ilchéime.

Droim:Grooved le haghaidh rópa sreang, le cumas leordhóthanach le haghaidh sraitheanna rópa.

Coscán:Earrach-chur i bhfeidhm, scaoileadh leictreach coscán coinneála ar an tseafta ardluais.

Rópa Sreang:Cineál uainíochta-resistant (m.sh., 6x36 IWRC), meánmhéide le haghaidh toilleadh.

Bloc Duán:Bloc sclóine sclóine le hook latch sábháilteachta, rátáilte le haghaidh toilleadh craein.

Treoir Rópa:Cosc ar léim rópa-amach ar an druma.

C. Ardaitheoir Cúnta (Roghnach)

Ardaitheoir eile níos lú ar an tralaí céanna le haghaidh ardaitheoirí níos éadroime agus níos gasta nó chun dualgais chothromaithe a dhéanamh.



4. CÓRAIS Tiomáinte Tairiscint

Córas	Comhpháirteanna	Sonraíochtaí tipiciúla le haghaidh Craein 20t
Gantry (Fada) Taisteal	2 nó 4 mhótar (1 nó 2 in aghaidh na cos), giarbhoscaí, coscáin, rothaí.	Luas: 20-32 m/nim, Mótarchumhacht: 2 x 3-5 kW
Tralaí (Cros) Taisteal	1 nó 2 mhótair, giarbhosca, coscán, rothaí tiomána.	Luas: 10-20 m/nim, Mótarchumhacht: 1.5-2.2 kW
Príomh-ardaitheoir	1 aonad ardaitheoir le mótar comhtháite, giarbhosca, coscán.	Luas: 3.2/0.8 m/nóim (dé-luas), Mótarchumhacht: 18-22 kW

5. CÓRAS LEICTREACH & RIALAITHE

A. Seachadadh Cumhachta

Córas Festoon:Tralaithe cábla ar rian bíoma I- (le haghaidh raonta<50m).

Ríl Cábla:Druma mótairithe nó earraigh-chun cábla cumhachta a chorrú/díscortha.

Barraí Seoltóra (Barraí Bus): Insulated copper/aluminum bars with collector shoes (for spans >50m, -dualgas trom).

B. Caibinéid Rialaithe

Príomhphainéal Rialaithe:TithePLC(Rialaitheoir loighic ríomhchláraithe),teagmhálaithe, athsheachadáin ró-ualaithe, VFDs(má tá sé feistithe), aguspríomh-scoradán ciorcad.

Caibinéid Friotóra:Chun luas mótair agus chasmhóiminte a rialú i ngnáthchórais rialaithe friotaíochta.

.

C. Comhéadan Oibreora

Stáisiún Rialaithe siogairlín:Bosca cnaipe-brú crochta le luamhán stiúrtha/cnaipí le haghaidhUP/SÍOS, ar chlé/ar dheis, ar aghaidh/siar, agusStop Éigeandála.

Cianrialú Raidió:Córas tarchuradóra/glacadóir faoi thiomáint ceallraí le haghaidh oibríocht neamhcheangailte.

Cabán an Oibreora:Cábán iata suite ar an tralaí nó droichead, le suíochán, rialaitheoirí agus fuinneoga lánamharc.

D. Braiteoirí & Feistí Sábháilteachta

Lasca Teorainn:

Ardaitheoir Teorainn Uachtarach/Íochtarach:Ionchódóir meicniúil nó rothlach-bunaithe.

Teorainneacha Deiridh Tralaí:Ar girders droichead.

Teorainneacha Deiridh Gantry:Ar rúidbhealach.

Táscaire Nóiméad Luchtaithe (LMI):Braiteoir brú-thomhsaire ar bhioráin sheave nó ar chill ualaigh; taispeánann meáchan agus cuireann sé cosc ​​ar ró-ualach.

Ainéimiméadar:Maidir le craenacha lasmuigh, cuireann sé aláram / múchadh i bhfeidhm i ngaoth ard.

Córas Frith{0}Imbhuailte:Braiteoirí léasair/ultrasonacha do chraenacha iolracha ar an rúidbhealach céanna.

Cnaipí Stop Éigeandála:Ar siogairlín, i gcábán, agus ag stáisiúin talún.

Gléasanna Rabhaidh:Rabhánach rothlach agus clog/adharc leictreach.

6. SÁBHÁILTEACHT & COMHPHÁIRTITHE Cúnta

Comhpháirt	Suíomh/Feidhm
Maoláin & Tuairteoirí	Críochnaíonn pillíní rubair nó polúireatán ar chosa droichead agus tralaí chun tionchar a ionsú.
Gardaí Rothaí	Plátaí miotail chun díobháil a chosc ó rothaí ag gluaiseacht.
Dréimire & Ardán Rochtana	Dréimire buan ar chos an droichid agus ardán ar an droichead le haghaidh rochtana cothabhála.
Siúlbhealach & Ráille láimhe	Bealach-siúlóid lánghrátáilte le ráillí láimhe feadh an droichid le hiniúchadh sábháilte.
Soilsiú	Soilse oibre stiúir suite faoin droichead chun an limistéar ardaitheoir a shoilsiú.
Múchtóir Dóiteáin	Suite i gcábán an oibreora nó ag pointe ainmnithe ar an droichead.



sceitse







Buntáistí MG Cineál Hook Gantry Crane le haghaidh Monarcha

1. Cumas Luchtaithe Ard

Tacaíonn struchtúr girder dúbailteualaí meánacha go trom

Cumas ardaithe tipiciúil:10-500 tonna

Ideal chun trealamh monarcha mór agus trom a ardú

2. Cobhsaíocht Struchtúrtha den scoth

Soláthraíonn Bosca-cineál girders dúbailte:

Ard-rigidity

Dáileadh ualaigh aonfhoirmeach

Dífhoirmiúchán laghdaithe

Cinntíonn sé oibriú sábháilte agus cobhsaí faoi ualach iomlán

3. Níl Rúidbhealach Tógála ag Teastáil

Suiteáilte ar ráillí talún

Cuireann sé deireadh leis an ngá atá le bíomaí rúidbhealaigh lastuas

Oiriúnach do mhonarchana atá ann cheana féin le teorainneacha struchtúracha

4. Leagan Amach Monarcha Solúbtha

Clúdaíonn sé réimsí leathan oibre

Is féidir freastal ar stáisiúin oibre iolracha

Ideal chun línte táirgeachta monarchan a leathnú nó a athchumrú

5. Oibriú Smooth & Beacht

Cinntíonn tralaí hook winch leictreach:

Ardú agus ísliú go réidh

Suíomh cruinn na n-ualaí

Laghdaíonn rialú roghnach VFD tionchar agus swing

6. Roghanna Rialaithe Il

Cábán oibreora le réimse radhairc leathan

Rialú siogairlín le haghaidh oibriú talún

cianrialtán gan sreang (roghnach) le haghaidh solúbthachta

7. Cothabháil Éasca & Saol Seirbhíse Fada

Struchtúr meicniúil simplí

Comhpháirteanna durable le ráta teip íseal

Rochtain éasca le haghaidh iniúchta agus seirbhísithe

8. Dearadh Customizable

Inchoigeartaithe:

Réise

Airde ardaithe

Luas taistil

Is féidir a bheith feistithe le:

Hook dúbailte

Bíomaí ardaithe speisialta

Córais monatóireachta sábháilteachta



Iarratais ar MG Cineál Hook Gantry Crane le haghaidh Monarcha

Úsáidtear an MG Cineál Hook Gantry Crane go forleathan ar fud éagsúlasocruithe monarchan tionsclaíoch.

1. Déantúsaíocht Trealamh Trom

Innealra móra a ardú agus a chur le chéile

Láimhseáil gineadóirí, cófraí, agus trealamh tionsclaíoch

2. Gléasraí Déantúsaíochta Struchtúr Cruach

Láimhseáil bíomaí cruach, frámaí, agus colúin

Oibríochtaí cóimeála agus táthú

3. Ceardlanna Próiseála Innealra

Ionaid meaisínithe a luchtú agus a dhíluchtú

Iompar workpieces trom

4. Láimhseáil Mould & Die

Gluaiseacht shábháilte múnlaí móra agus bás

Oibríochtaí suiteála agus cothabhála

5. Limistéir Cothabhála Monarcha

Suiteáil agus deisiú trealaimh

Athsholáthar comhpháirteanna trom

6. Clóis Monarcha Dhíon & Lasmuigh

Stóráil agus aistriú earraí troma



Tá anMG Cineál Hook Gantry Cranetá acóras ardaithe tromshaothair le crios dúbailtea mhonaraítear faoi dianchaighdeáin rialaithe cáilíochta lena chinntiúneart struchtúrach, oibriú sábháilte, agus saol seirbhíse fada. Leanann an próiseas táirgtheGB/T, FEM, ISO, agus CE (roghnach)caighdeáin.

1. Dearadh Teicniúil & Innealtóireacht

Deimhnigh na príomhpharaiméadair:

Cumas ardaithe rátáilte

Réise agus airde ardaithe

Rang oibre (A5–A7)

Mód rialaithe (cab / siogairlín / cianda)

Strus struchtúrach, sraonadh, agus ríomhaireachtaí tuirse

Roghnú tralaí crúca winch leictreach

Cumraíocht córais sábháilteachta agus leictreachais

2. Roghnú & Cigireacht Ábhar Amh

Cruach struchtúrach ard-láidre (Q235B / Q345B nó a chomhionann)

Deimhnithe ábhair a fhíorú

Tástáil ultrasonaic (UT) le haghaidh plátaí cruach

Réamhchóireáil dromchla-roimh monaraithe

3. Gearradh CNC & Ullmhú Comhpháirte

plasma CNC nó gearradh lasair de:

Príomhphlátaí girder

Comhpháirteanna cos gantry

Bíomaí deireadh agus stiffeners

Beveling imeall le haghaidh táthú

Cigireacht toisí agus páirtmharcáil

4. Déantúsaíocht Girder Dúbailte

4.1 Comhthionól Gáire

Cruinniú an bhosca-clóscríobh criosanna dúbailte ag baint úsáide as daingneáin bheachtais

Rialú camber de réir riachtanais dearaidh

4.2 Táthú

Táthú stua báite don phríomh-ualach-réimsí iompair

Táthú sciath-gháis CO₂ le haghaidh páirteanna tánaisteacha

4.3 Díriú & Faoiseamh Strus

Díreachú meicniúil tar éis táthú

Faoiseamh ó chreathadh nó ó strus teasa más gá

4.4 Cigireacht Weld

Amharciniúchadh

Tástáil ultrasonaic (UT)

Tástáil cáithníní maighnéadach (MT) ar tháthú criticiúil

5. Gantry Cosa & Déantúsaíocht Bhíoma Deireadh

Cosa gantry docht agus solúbtha a mhonarú

Meaisínithe CNC de shuíocháin roth agus dromchlaí nasc

Cóimeáil bíomaí deiridh agus clúdaigh imthacaí

6. Tionól Meicníocht Taistil

Suiteáil:

Mótair taistil craein

Laghdaitheoirí fearas

Córais coscánaithe

Suiteáil rothaí craein

Ailíniú agus tástáil reatha

7. Tionól Tralaí Hook Hook Leictreach

Tionól:

Mótar ardaithe

Giarbhosca

Druma téad sreang

Bloc duán (dubhán singil nó dúbailte)

Suiteáil meicníocht taistil tralaí

Tástáil luchtaithe agus coscáin

8. Suiteáil Leictreach & Córas Rialaithe

Suiteáil príomh-chomh-aireachta rialaithe leictreachais

Sreangú córais ardaithe, tralaí, agus craein

Suiteáil:

Teorantóir ró-ualaithe

Teorainn lasca

Córas stad éigeandála

Córas VFD roghnach le haghaidh rialú luas réidh

9. Suiteáil Feiste Sábháilteachta

Cosaint ró-ualach

Teorantóirí airde agus taistil

Maoláin agus stadanna deiridh

Teanntáin iarnróid agus aláram gaoithe (le húsáid mhonarcha lasmuigh)

Cosaint talún agus tintreach

10. Cóireáil & Péinteáil Dromchla

10.1 Pléascadh Urchar

Glanadh dromchla goSa2.5caighdeánach

10.2 Péinteáil

Sinc eapocsa-primer saibhir

Cumhdach eapocsa idirmheánach

Cóta barr polúireatán

Dath péint agus tiús de réir riachtanas an chustaiméara

11. Tionól Monarcha & Tástáil

Tionól iomlán nó modúlach craein

Gan{0}}tástáil oibríochta a luchtú

Tástáil ualach statach (125% ualach rátáil)

Tástáil ualach dinimiciúil (110% ualach rátáil)

Sábháilteacht agus tástáil fheidhmiúil

12. Pacáil & Iompar

Comhpháirteanna leictreacha pacáilte i gcásanna adhmaid

Tralaí agus mótair cosanta i gcoinne taise

Struchtúir chruach daingnithe le haghaidh iompair

13. Ar-Suiteáil & Coimisiúnú an tSuímh

Suiteáil agus leibhéalta iarnróid talún

Tógáil craein agus nasc leictreach

Ar-choimisiúnú agus tástáil an tsuímh

Oiliúint oibreoirí agus treoir sábháilteachta

14. Cigireacht agus Seachadadh Deiridh

Iniúchadh feidhmíochta deiridh

Seachadadh:

Deimhnithe cáilíochta

Tuarascálacha tástála

Lámhleabhair oibríochta agus cothabhála

Barántas agus -tacaíocht seirbhíse tar éis díolacháin







Cigireacht Ábhar

Cigireacht Cáilíochta: Déantar iniúchadh cáilíochta dian ar na hamhábhair a ceannaíodh chun a chinntiú go gcomhlíonann siad na ceanglais dearaidh agus na caighdeáin náisiúnta.

Stóráil Ábhar: Stóráiltear ábhair cháilithe de réir aicmithe chun creimeadh nó damáiste a chosc.

Gearradh agus Foirmiú

Gearradh Cruach: Bain úsáid as gearradh plasma, gearradh léasair nó gearradh lasair agus teicneolaíochtaí eile chun an cruach a ghearradh de réir mhéid an líníochta dearaidh.

Próiseáil Foirmithe: Déan an pláta cruach a fhoirmiú trí lúbadh, rolladh, táthú agus próisis eile chun an príomh-bhíoma, beam deiridh agus páirteanna struchtúracha eile a mhonarú.

Táthú

Táthú Comhpháirte: Tá na codanna cruach gearrtha agus foirmithe táthaithe isteach sna príomh-struchtúir mar an príomh-bhíoma, an bhíoma deiridh agus an tralaí. Ní mór an próiseas táthú a rialú go docht chun neart struchtúrach agus cáilíocht táthú a chinntiú.

Cigireacht Weld: Bain úsáid as teicneolaíocht tástála neamh-millteach (amhail tástáil ultrasonaic, tástáil radagrafaíochta) chun na welds a iniúchadh chun a chinntiú nach bhfuil aon scoilteanna nó lochtanna eile ann.

Meaisínithe

Meaisínithe beachtas: Déantar meaisínithe beachta ar phríomhchodanna na craein, mar shampla tacair roth, suíocháin imthacaí, ulóga, etc., chun a gcruinneas tríthoiseach agus cáilíocht an dromchla a chinntiú.

Tionól an meaisín iomlán

Tionól ginearálta: Ar bhonn an réamhthionóil, déantar cóimeáil iomlán na craein, lena n-áirítear suiteáil deiridh an phríomh-bhíoma, an bhíoma deiridh, meicníocht ardaithe, meicníocht siúil, etc.

Coimisiúnú agus tástáil

Faoi choinníollacha dinimiciúla, déantar tástáil ar fheidhmíocht oibriúcháin an chraen, lena n-áirítear tástáil ardaithe, siúil, stiúrtha agus feidhmeanna eile. Déantar méid iomlán an chraen droichead cóimeáilte a sheiceáil chun a chinntiú go gcomhlíonann na toisí go léir na ceanglais dearaidh.

Cóireáil spraeála agus frithchreimeadh

Cóireáil dromchla Baint meirge: Baint meirge ar dhromchla na craein, áirítear ar na modhanna coitianta greanroiseadh, picilte, etc. Spraeáil Topcoat Spraeáil datha: Cóta barrchóta a spraeáil de réir riachtanais an chustaiméara nó caighdeáin tionscail chun éifeacht chosanta agus maisiúil a thabhairt don chraen. Marcáil: Tar éis spraeáil, marcáil faisnéis aitheantais an chraen de réir na sonraíochtaí, mar shampla múnla, ualach rátáilte, etc.

Monarcha agus suiteáil

Pacáistiú agus iompar

Cosaint pacáistithe: Pacáiste cosanta a dhéanamh ar phríomhchodanna an chraen chun damáiste a chosc le linn iompair. Socrú iompair: De réir mhéid an trealaimh agus na coinníollacha iompair, roghnaigh modh iompair oiriúnach chun an craein a iompar chuig suíomh an chustaiméara.

Glacadh agus seachadadh

Glacadh le custaiméirí

Glacadh ar an suíomh: Déanann an custaiméir an craein a ghlacadh ar an suíomh de réir riachtanais an chonartha agus na sonraíochtaí teicniúla chun feidhmíocht agus cáilíocht an trealaimh a sheiceáil.

Ceartú fadhbanna: Má aimsítear aon fhadhbanna, ní mór don mhonaróir iad a cheartú in am chun a chinntiú go gcomhlíonann an trealamh go hiomlán riachtanais an chustaiméara. Seachadadh agus úsáid Oiliúint oibríochta: De ghnáth déanann an monaróir oibreoirí an chustaiméara a oiliúint chun a chinntiú gur féidir leo an craein a oibriú i gceart agus go sábháilte.

Clibeanna Te: craein gantry cineál hook mg do mhonarcha, craein gantry cineál hook tSín mg do mhonaróirí monarcha, soláthraithe, monarcha
