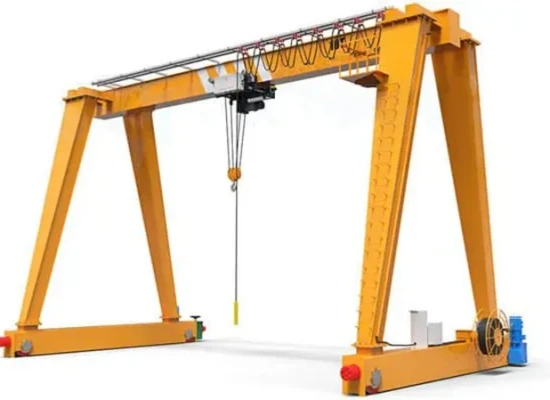

Ceardlann Mheicniúil Craein Gantry Aonair Girder



Is réiteach láimhseála ábhar thar a bheith éifeachtach agus ilúsáideach é craein gantry girder ceardlann meicniúil atá deartha chun comhpháirteanna trom a ardú, a aistriú agus a shuíomh laistigh de thimpeallacht ceardlainne.
Tá craein gantry girder amháin comhdhéanta de bhíoma cothrománach aonair (girder) le tacaíocht ó dhá chosa a ghluaiseann ar ráillí nó rothaí. Tá sé feistithe le hardaitheoir-ceachtar leictreach nó láimhe{-suiteáilte ar thralaí a thaistealaíonn feadh an chliatháin.



Áit Tionscnaimh: Henan, an tSín

Barántas: 2 bhliain

Meáchan (KG): 60000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Iarratas: stórais, monarcha agus áit eile

Cineál craein: craein gantry cineál bosca

Luas taistil: 20m/nim

Meicníocht ardaithe: Ardaitheoir Leictreach

Modh rialaithe: Rialú Talún + Cianrialú (saincheaptha)

Dualgas Oibre: A5

Teocht Oibre:-20~+40 céim

Voltas tionsclaíoch: 380V50HZ3Phanse nó eile

Dath: Saincheaptha

Saincheapadh: Glactha





1.Main bhíoma

Is é an príomh-léas (ar a dtugtar an crios freisin) de cheardlann mheicniúil craein droichead aon-bhroinn an struchtúr iompair lárnach a thacaíonn leis an ardaitheoir agus a ligeann dó taisteal go cothrománach.
Feidhm:
Iompraíonn sé an t-ardaitheoir agus an t-ualach le linn oibriú, agus aistríonn sé an fórsa ardaithe go dtí na carráistí deiridh nó cosa na craein droichead.
Cineál:
crios singil – léas cothrománach amháin trasna réise na craein.



Córas 2.Lifting

Ardaitheoir Leictreach: An príomhaonad ardaithe a chuimsíonn mótair, giarbhosca, druma, agus rópa sreang nó slabhra.
Mótar Ardaithe: Cumhachtaíonn an ardaitheoir; féadfar córas coscánaithe chun an t-ualach a choinneáil a áireamh.
Droim: Rothlaíonn sé chun an rópa nó an slabhra ardaithe a spól nó a scaoileadh.
Rópa Sreang / Slabhra: Meán ardaithe; láidir, buan, agus -rátáilte.
Bloc Hook:Áirítear dubhán, ulóg, latch sábháilteachta; nascann go díreach leis an ualach.
Athraigh Teorainn: Cuireann sé cosc ​​ar -ardú nó níos mó{-á ísliú, agus an córas á chosaint.

3.Deireadhcarráiste

Is comhpháirt struchtúrach ríthábhachtach é an bhíoma deiridh de cheardlann mheicniúil craein gantry girder aonair a nascann an príomh-bhíoma leis na cosa nó na rothaí tacaíochta agus a ligeann don chrannán bogadh ar feadh a chosáin taistil. Tá ról lárnach aige maidir le tacaíocht struchtúrach, soghluaisteacht agus tarchur ualaigh.



Meicníocht taistil 4.Crane

Is é an meicníocht taistil craein de cheardlann meicniúil craein gantry girder aonair an córas a chuireann ar chumas gluaiseacht cothrománach an struchtúir iomlán craein ar feadh an rian talún nó urlár an tsiopa, rud a ligeann dó ualaí a iompar ó shuíomh amháin go ceann eile go héifeachtach.
Cad é an Meicníocht Taistil Craein?
Tagraíonn sé don chóras tiomána atá suiteáilte ar na cosa gantry nó bíomaí deiridh, arb é atá ann de ghnáth:
Rothaí taistil
Mótar tiomána agus giarbhosca
Coscáin agus cúpláin
Rialú leictreach (do chineál mótair)
Gluaiseann an mheicníocht seo an craein droichead ar fad (ní hamháin an t-ardaitheoir) feadh phasáiste na ceardlainne nó ráillí siopa.

Meicníocht taistil 5.Trollaí

Tagraíonn an meicníocht taistil craein don chóras a chuireann ar chumas an chraen gantry iomlán bogadh ar aghaidh agus ar ais ar feadh a rian nó spás urláir. Tá sé freagrach as an craein a iompar (lena n-áirítear an príomh-bhíoma, an t-ardaitheoir agus an tralaí) trasna limistéar oibre na ceardlainne meicniúla.

Cinntíonn an mheicníocht seo gur féidir an t-ualach a iompar ar feadh fad na ceardlainne, ag comhlánú gluaiseacht cliathánach (tras-taisteal) an tralaí.

Roth 6.Crane

Is comhpháirt ríthábhachtach é roth craein droichead girder singil ceardlann meicniúil a thacaíonn agus a chumasaíonn gluaiseacht struchtúr iomlán na craein feadh a chosáin. Tá na rothaí seo gléasta ar na carráistí deiridh nó ar na cosa droichead, agus is féidir leo rolladh feadh ráillí (iarnród-suiteáilte) nó go díreach ar urlár na ceardlainne (cineál gan rian le rothaí rubair).
Feidhm Rothaí Crane
Tacaigh le meáchan iomlán na craein agus an ualaigh.
Cumasaigh taisteal fadaimseartha na craein laistigh den cheardlann.
Treoraigh gluaiseacht feadh cosán sainithe (ráillí nó dromchla cothrom).
Tarchuir gluaisne ón mótar tiomántán taistil go dtí an ghluaiseacht.

Hook 7.Crane

Is comhpháirt ríthábhachtach ardaithe é an hook de cheardlann meicniúil craein gantry girder aonair a nascann an t-ualach go díreach leis an gcraenach. Caithfidh sé a bheith láidir, sábháilte agus iontaofa, toisc go n-iompraíonn sé meáchan iomlán an ruda ardaithe le linn oibriú.
Feidhm an Hook
Ceanglaíonn sé an téad sreang ardaitheoir nó an slabhra leis an ualach.
Ligeann sé sreangáin, slabhraí nó gléasanna ardaithe a cheangal agus a dhícheangal go héasca.
Rothlaíonn agus maighdeog chun ailíniú leis an ualach.
Tacaíonn sé le hinnealra, inneall agus páirteanna a ardú agus a ísliú go sábháilte, cobhsaí i suíomh ceardlainne.

8.Motor

Is comhpháirt tiomána ríthábhachtach é mótar craein droichead aon-bhroinn cheardlann mheicniúil a chumhachtaíonn gluaiseachtaí éagsúla na craein-go sonrach na feidhmeanna ardaithe, taisteal tralaí agus craein. De ghnáth úsáideann gach tairiscint mótair ar leith, a roghnaíodh bunaithe ar an acmhainn ualaigh, luas agus timpeallacht oibriúcháin riachtanach.

.

9. Córas aláraim fuaime agus éadrom & lasc teorainn

1) Córas Aláraim Fuaime agus Solas
Cuspóir:
Tabhair rabhadh do phearsanra in aice láimhe go bhfuil an craein ag tosú nó ag bogadh.
Feabhas a chur ar shábháilteacht trí oibreoirí agus oibrithe a chur ar an eolas sa cheardlann.
Cosc a chur ar thimpistí trí chomharthaí soiléire inchloiste agus amhairc a sholáthar.
2) Córas Athraigh Teorainn
Cuspóir:
Cosc a chur ar chraein, tralaí nó ardaitheoir ó bhogadh níos faide ná teorainneacha oibriúcháin sábháilte.
Cosain an struchtúr craein, an trealamh, agus na hoibreoirí trí stadanna a chur ar ghluaiseachtaí ag teorainneacha.
Seachain damáiste de bharr ró-thaistil nó os a chionn.

10.Feistí Sábháilteachta

1) Gléas Cosanta Ró-ualach
Feidhm: Cuireann sé cosc ​​ar an gcraen ualaí a ardú a sháraíonn a chumas rátáilte.

Conas: Braitear braiteoir ualaigh nó cill ualaigh an meáchan ardaithe; nuair a bhíonn sé ró-ualaithe, spreagann sé aláram agus cuireann sé bac ar oibríochtaí ardaithe.

Sochar: Seachnaíonn sé damáiste struchtúrach, teip ardaitheoir, agus timpistí mar gheall ar ró-ualach.

2) Lasca Teorainn
Lasc Teorainn Taistil Craein: Cuireann sé cosc ​​ar chraein bogadh thar stadanna deiridh ar ráillí rúidbhealaigh.

Lasc Teorainn Taistil Tralaí: Cuireann sé stop le taisteal tralaí ag foircinn gíortha.

Athraigh an Teorainn Uachtair agus Íochtarach: Cuireann sé cosc ​​ar-ardú nó níos mó-an dubhán a ísliú.

Sochar: Seachnaíonn imbhuailtí, damáiste meicniúil, agus guaiseacha leaca rópa.

3)Cnaipe Stop Éigeandála (E-Stop).
Feidhm: Gearrann sé an chumhacht láithreach ar gach tairiscint craein nuair a bhrúitear é.

Socrúchán: Ar shrianghraif, cianrialtán, agus/nó cábáin oibreora.

Sochar: Soláthraíonn sé cumas múchadh láithreach le linn cásanna guaiseacha.

4) Córas Aláraim Fuaime agus Solas
Feidhm: Fógra pearsanra in aice láimhe nuair a bhíonn an craein ag tosú nó ag bogadh.

Comhpháirteanna: dordánaí inchloiste agus solas gealánach amhairc.

Sochar: Feabhsaíonn feasacht staide agus cuireann sé cosc ​​ar thimpistí.

5)Córas Rialaithe Frith-Sway (Roghnach)
Feidhm: Laghdaíonn sé luascadh ualaigh le linn tosú, stopadh nó taistil.

Conas: Úsáideann sé tiomántáin minicíochta athraitheach (VFDs) agus halgartaim rialaithe.

Sochar: Feabhsaítear cobhsaíocht ualaigh, laghdaítear caitheamh, agus feabhsaíonn sé sábháilteacht.

6) Córas Coscáin
Coscán Ardaithe: Coscán leictreamaighnéadach nó earrach-fheidhmithe a choinníonn an t-ualach nuair a bhíonn an chumhacht múchta.

Coscán Taistil: Coinníonn sé craein/tralaí in áit nuair a stoptar é.

Sochar: Cosc ar ualach neamhbheartaithe nó ar ghluaiseacht craein.

Mód 11.Control

Gnéithe Rialaithe Breise
Stop Éigeandála: Gearrtar gach cumhacht láithreach.

Táscaire Nóiméad Luchtaithe: Cuireann sé foláireamh don oibreoir má tharlaíonn ró-ualach.

Comhghlasáil: Cosc a chur ar ghluaiseachtaí contrártha (m.sh., taisteal tralaí agus tú ardaithe).

Comhtháthú Athraigh Teorainn Taistil: Stop go huathoibríoch ag foircinn an taistil.

Comharthaí Aiseolais: Le haghaidh luas mótair, suíomh agus diagnóisic.

sceitse

Príomh-theicniúil



1. Éifeachtúlacht Spáis
Éilíonn níos lú imréiteach ingearach i gcomparáid le craenacha girder dúbailte.

Ideal do cheardlanna le spás cloiginn nó uasteorainneacha níos ísle.

Oireann dearadh dlúth go maith i spásanna ceardlainne meicniúla teoranta.

2. Costas-Éifeachtach
Costais déantúsaíochta agus suiteála níos ísle ná craenacha girder dúbailte.

Laghdaíonn cruach níos lú a úsáidtear sa phríomh-bhíoma agus struchtúr costais ábhartha.

Ciallaíonn dearadh níos simplí cothabháil níos éasca agus níos saoire.

3. Solúbthacht
Is féidir é a dhearadh mar iarnród-suiteáilte nó gan rian (rubair-bunaithe) chun freastal ar choinníollacha urláir ceardlainne éagsúla.

Oiriúnach do cheardlanna laistigh agus bánna clúdaithe.

Saincheapadh go héasca do réise, toilleadh agus riachtanais taistil ar leith.

4. Éasca le Suiteáil agus Cothabháil
Déanann comhpháirteanna níos éadroime iompar agus cóimeáil a shimpliú.

Ceadaíonn struchtúr girder aonair rochtain níos éasca le haghaidh iniúchta agus cothabhála.

Ciallaíonn níos lú páirteanna downtime laghdaithe agus costais deisiúcháin.

5. Láimhseáil Dea-Ualach le haghaidh Cumais Mheasartha
De ghnáth deartha le haghaidh cumais ó 1 tonna suas go dtí thart ar 20 tonna.

Go leor le haghaidh an chuid is mó de riachtanais ardaithe ceardlainne meicniúla, mar shampla cóimeáil inneall, láimhseáil uirlisí, agus cothabháil meaisín.

6. Infheictheacht Feabhsaithe Oibreora
Tugann dearadh girder aonair línte radhairc níos fearr faoin gcraenach.

Feabhsaítear sábháilteacht agus cruinneas le linn láimhseála ualaigh agus socrúcháin.

7. Tomhaltas Fuinnimh Oibriúcháin Íochtarach
Laghdaíonn mais craein níos éadroime an fuinneamh a theastaíonn le haghaidh taistil agus ardú.

Is féidir le mótair a bheith níos lú agus níos éifeachtaí.

8. Oiriúnach le haghaidh Saincheapadh
Ag luí le modhanna rialaithe éagsúla: siogairlín, iargúlta gan sreang, cábáin.

Is féidir é a bheith feistithe le feistí sábháilteachta éagsúla (aláraim, lasca teorainn, cosaint ró-ualach).

Luasanna inchoigeartaithe le VFDs le haghaidh rialú beacht.



1. Plandaí Déantúsaíochta
Láimhseáil amhábhar trom agus táirgí críochnaithe.

Páirteanna innealra, leatháin mhiotail agus comhpháirteanna déanta a luchtú/díluchtú.

Cúnamh líne cóimeála le haghaidh ardaithe meándleachta.

2. Stórais agus Clóis Stórála
Bogadh pailléid throma, coimeádáin agus trealamh.

Earraí a chruachadh agus a eagrú go héifeachtach.

Éascú a dhéanamh ar lódáil/díluchtú leoraithe nó ráilcharr.

3. Láithreáin Tógála
Ábhair thógála a iompar amhail bíomaí cruach, bloic choincréite, agus píopaí móra.

Cabhrú le struchtúir agus scafall a thógáil.

4. Longchlóis agus Calafoirt
Láimhseáil coimeádáin lasta, páirteanna trom long, agus luchtú/díluchtú soithí.

Tascanna cothabhála a bhaineann le láimhseáil trealaimh throm.

5. Tionscal Feithicleach
Innill ardaithe, fonnadh, agus comhpháirteanna móra le linn cóimeála nó deisiúcháin feithicle.

6. Tionscal Déantúsaíochta Miotail agus Cruach
Bogadh cornaí troma, plátaí, agus comhpháirteanna déanta as cruach.

Tacú le táthú, gearradh, agus oibríochtaí cóimeála.





1. Dearadh agus Innealtóireacht
Anailís Riachtanas: Sainmhínigh toilleadh, réise, airde ardaitheoir, achair taistil, modh rialaithe, agus srianta ceardlainne.

Dearadh Struchtúrtha: Dear príomh-bhroinn, carráistí deiridh, cosa agus naisc de réir na gcaighdeán ábhartha (ISO, FEM, GB).

Roghnú Comhpháirteanna Meicniúla: Roghnaigh mótair, ardaitheoirí, rothaí, coscáin, córas rialaithe, feistí sábháilteachta.

Dearadh Leictreach: Leagan amach an phainéil rialaithe, léaráidí sreangú, dearadh soláthair cumhachta.

Líníochtaí agus Faomhadh: Ullmhaigh líníochtaí mionsonraithe monaraithe agus cóimeála, faigh cead ón gcliant.

2. Soláthar Ábhar
Ceannaigh plátaí cruach, próifílí, mótair, giarbhoscaí, rothaí, comhpháirteanna leictreacha, agus feistí sábháilteachta.

Deimhnithe ábhartha agus doiciméid cháilíochta a fhíorú.

3. Déantúsaíocht Cruach
Gearradh: Plátaí cruach agus próifílí gearrtha go méid ag baint úsáide as plasma, léasair, nó gearradh lasair.

Foirmiú: Cruach lúbthachta nó rollta de réir an dearaidh.

Táthú: Bailigh an príomhchrónán, carráistí deiridh, agus na cosa ag baint úsáide as MIG nó táthú láimhe.

Meaisínithe: Poill gléasta meaisín, suíocháin rotha, suíocháin imthacaí, agus dromchlaí flange.

Cóireáil Teasa: Faoiseamh strus ar shaobhadh táthúcháin más gá.

4. Cóireáil Dromchla
Meilt: seams agus dromchlaí táthaithe mín.

Glanadh: Bain meirge, ola, agus ábhar salaithe.

Péinteáil: Cuir cótaí primer agus bailchríoch i bhfeidhm (péint eapocsa nó polúireatán de ghnáth) le haghaidh cosanta creimeadh.

5. Comhthionól
Suiteáil rothaí, imthacaí, ardaitheoir, mótair, coscáin agus feistí leictreacha ar struchtúr na craein.

Bailigh painéal rialaithe agus sreangú.

6. Tástáil agus Rialú Cáilíochta
Cigireacht Toiseach: Seiceáil gach gné chriticiúil.

Tástáil Ualach: Déan tástálacha ualaigh agus ró-ualaithe rátáilte de réir caighdeáin.

Tástáil Feidhme: Fíoraigh oibriú rianúil ardaitheoir, tralaí, taisteal craein, coscáin agus feistí sábháilteachta.

Tástáil Leictreach: Seiceáil ciorcaid rialaithe, stadanna éigeandála, aláraim, lasca teorann.

Doiciméadúchán: Ullmhaigh tuarascálacha tástála agus deimhnithe.

7. Pacáistiú agus Seachadadh
Díchóimeáil páirteanna más gá le haghaidh iompair.

Comhpháirteanna a chosaint le coscóirí meirge agus ábhair phacáistithe.

Socrú loingseoireachta chuig suíomh an chustaiméara.

8. Suiteáil agus Coimisiúnú (ag suíomh an chustaiméara)
Bailigh craein ar an suíomh (príomh-gríste, cosa, rothaí).

Ailínigh ráillí nó ullmhaigh dromchla urláir.

Ceangail cumhacht leictreach agus rialtáin.

Déan tástáil ar-suíomh agus oiliúint oibritheora.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
