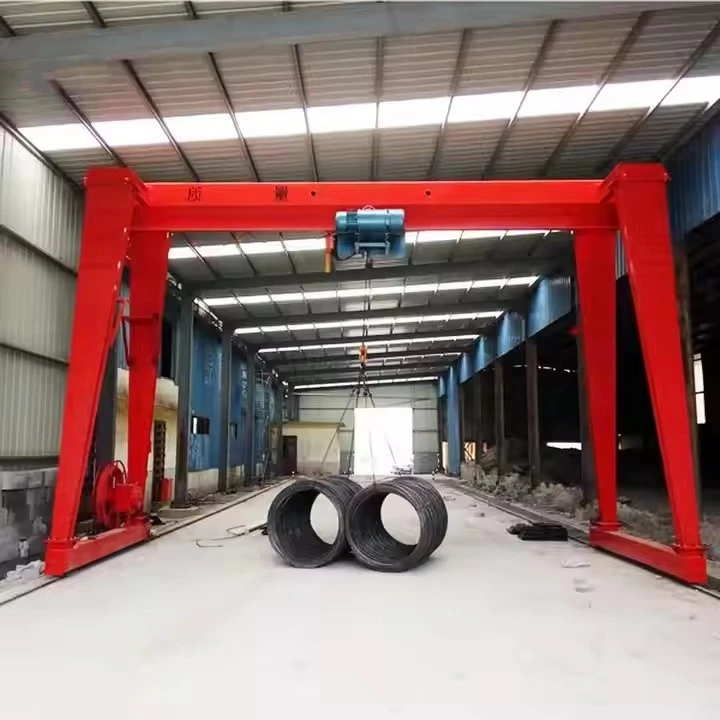

Ceardlann Gantry Crane

Cineálacha Ceardlann Craenacha Gantry

1. Craein Gantry Airde Adjustable

Gnéithe:

Is féidir cosa a shíneadh nó a tharraingt siar chun airde spásanna oibre éagsúla a fheistiú.

An-oiriúnach do cheardlanna a bhfuil airde síleála éagsúla acu nó úsáid trasnáin lasmuigh/laistigh.

Cumas Luchtaithe: 1 tonna go 20+ tonna.

2. Craein Gantry Airde Seasta

Gnéithe:

Fráma láidir, neamh-inchoigeartaithe le haghaidh buanriachtanais ardaithe.

Is fearr do cheardlanna le airde uasteorainn comhsheasmhach.

Cumas Luchtaithe: 0.5 tonna go 50+ tonna.

3. Craein Gantry Soghluaiste (Rothaí)

Gnéithe:

Feistithe le casters sclóine (láimhe nó mótair) le haghaidh athshuíomh éasca.

Níl aon bhunús ag teastáil-mór do leagan amach ceardlann solúbtha.

Cumas Luchtaithe: 1 tonna go 10 tonna (d'fhéadfadh córais iarnróid a bheith ag teastáil le haghaidh acmhainní níos airde).

4. Craein Gantry Modúlach

Gnéithe:

Is féidir é a dhíchóimeáil agus a athchumrú le haghaidh spásanna oibre éagsúla.

Úsáidtear é i gceardlanna i-bhá nó i suíomhanna poist shealadacha.

Cumas Luchtaithe: 1 tonna go 30+ tonna.

5. Craein Gantry Alúmanam ar Dhleacht Éadrom

Gnéithe:

Éadrom, creimeadh-resistant, agus iniompartha.

Is fearr le haghaidh ceardlanna beaga, garáistí, nó deisiú feithicleach.

Cumas Luchtaithe: 0.25 tonna go 2 tonna.



Cumas Ardaithe: 5 tonna (5,000 kg)
Réise: 3m–10m (inchoigeartaithe)
Airde Ardaithe: 3m–6m (inoiriúnaithe)
Cineál Ardaithe: Ardaitheoir rópa sreang leictreach (cineál CD/MD) nó ardaitheoir slabhra
Córas Taistil: Brú láimhe nó taisteal mótair (roghnach)
Cineál Rotha: Níolón/PU (laistigh) nó cruach (iarnród-treoraithe)
Ábhar: Cruach -ardghrád (Q235B/Q345B)
Rialú: Rialú siogairlín (sreangaithe/gan sreang)
Soláthar Cumhachta: 380V/50Hz (3-phas) ​​nó 220V (céim singil)



A craein droichead ceardlanncomhdhéanta de roinnt comhpháirteanna riachtanacha a oibríonn le chéile chun oibríochtaí ardaithe sábháilte agus éifeachtúla a sholáthar. Seo thíos miondealú mionsonraithe ar gach comhpháirt:



1. Príomh-Chomhpháirteanna Struchtúracha

A. Fráma Gantry

Cosa Ingearach (Díreach)

Cobhsaíocht a sholáthar agus tacú leis an struchtúr iomlán.

Is féidir a bheithairde-socraithenóinchoigeartaithe(teileascópach le haghaidh solúbthachta).

Crois Bhíoma (Girder)

An léas cothrománach a iompraíonn an ardaitheoir agus an tralaí.

Cineálacha:

Gáire Aonair– Níos éadroime, -éifeachtach ó thaobh costais (oiriúnach do níos lú ná nó cothrom le 20 tonna).

Cearrbhachas Dúbailte – More robust, used for heavy-duty lifting (>20 tonna).

Bracing & Atreisiúcháin

Tacaíochtaí trasnánacha chun luascadh faoi ualach a chosc.

B. Bunfhráma & Tacaíochtaí

Bonn Seasta– Boladh go dtí an t-urlár le haghaidh suiteálacha buana.

Bonn Soghluaiste (Rothaí)– Feistithe le casters le haghaidh gluaiseacht éasca.

Casters sclóine– Ceadaigh rothlú 360 céim (bhrú láimhe).

Rothaí Glasála– Ar mhaithe le cobhsaíocht le linn ardaithe.

2. Meicníocht Ardaithe (Ardaithe)

A. Ardaitheoir Leictreach (Is Coitianta i gCeardlanna)

Cineálacha:

Ardaitheoir Slabhra(m.sh., CM Lodestar, Yale) – Dlúth, eacnamaíoch.

Ardaitheoir Rópa Sreang(m.sh., Demag, ABUS) – Luas níos moille, níos airde.

Príomhchodanna:

Mótar– Cumhachtaí ardaithe/ísliú (trí phas AC tipiciúil).

giarbhosca– Laghdaíonn sé luas, méadaítear an chasmhóimint.

Coscán– Cosc ar sciorradh ualaigh.

Bloc Duán– Hook sclóine chun ualaí a cheangal.

B. Ardaitheoir de Láimh (Roghnach le haghaidh Úsáid Dleachta Solais-)

D'oibrigh an luamhán nó ardaitheoir slabhra de láimh (m.sh.,Tirfor, Kito).



3. Córas Tralaí (Aistríonn Ardaitheoir ar feadh an Chearrbhachais)

Tralaí Lámhleabhar– Brú de láimh (ualaí éadrom).

Tralaí Leictreach– Mótar-tiomáinte le haghaidh gluaiseachta gan stró (ualaí troma).

Comhpháirteanna:

Rothaí/Ráillí– Treoraíonn an tralaí feadh an bhíoma.

Córas Festoon– Bainistíonn sé cáblaí cumhachta (do thralaithe leictreacha).

4. Córas Taistil (Soghluaisteacht)

Seasta– Stáiseanóireacht (bolgáilte go dtí an t-urlár).

Soghluaiste- Feistithe le:

Casters sclóine(le haghaidh gluaiseacht láimhe).

Tiomántáin Taistil Mótaraithe(le haghaidh gluaiseacht faoi thiomáint).

Rian/Iarnród (Roghnach)– Le haghaidh gluaiseachta treoraithe i gceardlanna móra.

5. Córas Rialaithe & Leictreach

Rialú siogairlín– Cianda ríomhaire boise chun an ardaitheoir/tralaí a oibriú.

Cianrialú Raidió(Roghnach) – Oibríocht gan sreang.

Lasca Teorainn– Cosc a chur ar -taisteal ardaitheoir/tralaí.

Cosantóir Overload– Gearrtar an chumhacht má sháraíonn an t-ualach an toilleadh.

Stop Éigeandála (E-Stop)– Cuireann sé stop láithreach le gach oibríocht.

6. Comhpháirteanna Sábháilteachta

Braiteoirí Frith-Imbhuailte(le haghaidh socruithe ilchraein).

Táscaire Luchtaigh Cille/Meáchain– Léiríonn -mheáchan ualaigh fíor-ama.

Hook Latch Sábháilteachta– Cosc ar slingeanna ó shleamhnú.

Tuairteoirí– Cosnaíonn craein agus an timpeallacht máguaird ó thionchair.

.

7. Accessories Roghnacha

Ardán Oibre– Le haghaidh rochtana cothabhála.

Soilse Craein & Aláraim– Feabhsaítear infheictheacht agus sábháilteacht.

Suíochán Cábáin/Oibritheora– Maidir le rialú suí (annamh i gceardlanna).

Ceardlann Treoir Roghnaithe Craein Gantry

Comhpháirt	Roghanna	Moladh do Cheardlanna
Cineál ardaitheoir	Slabhra / Rópa Sreang	Ardaitheoir slabhra(buiséad) /Téad sreang(dleacht-trom)
Cineál Gáire	Singil / Dúbailte	Cearrbhachas aonair(Níos lú ná nó cothrom le 20 tonna) /Crios dúbailte (>20 tonna)
Soghluaisteacht	Seasta / Soghluaiste	Soghluaiste(solúbthacht) /Seasta(riachtanais bhuana)
Rialú	siogairlín / cianda	siogairlín(caighdeánach) /cianrialtán raidió(áis)

sceitse

Príomh-theicniúil



Tá buntáistí iomadúla ag baint le craenacha gantry ceardlann do thimpeallachtaí tionsclaíochta agus déantúsaíochta. Seo iad na príomhbhuntáistí:

1. Éifeachtúlacht Spáis

Déanannní gá suiteáil bhuancosúil le craenacha droichead lastuas.

Samhlacha soghluaisteis féidir é a bhogadh de réir mar is gá, ag uasmhéadú spás urláir.

2. Cumas Luchtaithe Ard

Is féidir ualaí a láimhseáil ó0.5 go 50+ tonna, rud a fhágann go bhfuil siad oiriúnach le haghaidh ardú trom.

-dearaí criosanna dúbailtetacú le hualaí níos troime le cobhsaíocht níos fearr.

3. Soghluaisteacht & Solúbthacht

Bunanna rothaíathshuíomh éasca a cheadú (láimhe nó mótair).

Airde agus réise inchoigeartaithecuireann samhlacha in oiriúint do leagan amach ceardlainne éagsúla.

4. Costas-Éifeachtach

Costas suiteála níos íslei gcomparáid le craenacha lastuas (ní gá bíomaí rúidbhealaigh).

Cothabháil íosta(tá níos lú cothabhála ag teastáil ó ardaitheoirí leictreacha ná mar a bhíonn córais hiodrálacha).

5. Sábháilteacht Feabhsaithe

Cosaint ró-ualachcosc ar ardú thar acmhainn.

Lasca teorann & stad éigeandálarioscaí timpiste a laghdú.

Ardaithe cobhsaílaghdaíonn brú oibrithe agus rioscaí gortaithe.

6. Suiteáil Éasca

Gan aon obair innealtóireachta sibhialtaag teastáil (murab ionann agus craenacha lastuas).

Bolt-dearaí le chéilecead a thabhairt do thionól/díchóimeáil tapa.

7. Roghanna Cumhachta Versatile

Ardaitheoirí leictreacha(réidh, ardú beacht).

Ardaitheoirí láimhe(buiséad-cairdiúil le haghaidh úsáide éadrom-).

8. Oibriú Ciúin & Glan

Gan múch ná torann arda, rud a fhágann go bhfuil siad oiriúnach dóibhceardlanna laistigh.



Úsáidtear craenacha gantry ceardlann go forleathan i dtionscail éagsúla le haghaidh ardaithe agus láimhseáil ábhar.

1. Déantúsaíocht & Tionól

Gluaiseacht páirteanna innealra trom(innill, cófraí, múnlaí).

Comhpháirteanna suitei línte cóimeála feithicleach/aeraspáis.

2. Déantúsaíocht Miotail & Táthú

Láimhseáil bíomaí cruach, plátaí, agus píopaí.

Cabhrú le hoibríochtaí táthútrí phíosaí oibre móra a shealbhú.

3. Deisiúchán Feithicleach & Innealra

Innill ardaithe, tarchuir, agus trealamh tromle haghaidh seirbhíse.

Tacú le cothabháil feithiclíi gharáistí agus ceardlanna.

4. Trádstóráil & Loighistic

Luchtú/díluchtú pailléid agus coimeádáin throma.

Eagrú fardalin áiseanna stórála.

5. Tógáil & Láimhseáil Ábhar

Bogadh bloic choincréite, rebars, agus ábhair scafall.

Cabhrú le tógáil tithe réamhdhéantacomhthionól.

6. Gléasraí Cumhachta & Tionscail Throma

Láimhseáil tuirbíní, gineadóirí, agus claochladáin.

Cothabháil trealaimh thionsclaíoch mór.

7. Ceardlanna Beaga & Garáistí

Ardú dleachta éadrom (0.5-2 tonna)le haghaidh tionscadail DIY.

Craenacha gantry alúmanaim iniomparthale haghaidh stórála éasca.

1. Dearadh & Innealtóireacht
Cruthaigh líníochtaí teicniúla mionsonraithe agus samhlacha 3D.

Déan anailís struchtúrach agus ríomh struis.

Roghnaigh ábhair agus comhpháirteanna cuí.

Plean sreabhadh oibre táirgeachta agus pointí rialaithe cáilíochta.

2. Soláthar Ábhar
Foinse -plátaí cruach ardchaighdeáin, próifílí, mótair, páirteanna leictreacha agus gabhálais.

Deimhnithe ábhartha a fhíorú agus comhlíonadh na gcaighdeán.

3. Gearradh & Ullmhúchán
Gearr plátaí cruach agus próifílí le haghaidh príomh-bhíoma, cosa, carráistí deiridh, agus páirteanna tralaí ag baint úsáide as gearradh CNC nó gearradh plasma.

Ullmhaigh comhpháirteanna trí ghlanadh, díbhurrú agus réamhfheistiú.

4. Táthú & Tionól
Táthú ar an bpríomhbhroinn, ar na cosa fráma A, agus ar na carráistí deiridh de réir nósanna imeachta táthúcháin.

Úsáid daingneáin agus poirt chun cruinneas agus ailíniú tríthoiseach a chinntiú.

Cáilíocht táthaithe a iniúchadh trí mhodhanna amhairc agus modhanna tástála neamh-millteach (NDT) amhail cigireacht ultrasonaic nó cáithníní maighnéadacha.

5. Meaisínithe
Páirteanna ríthábhachtacha meaisín amhail suíocháin rotha, gléasanna mótair, agus poill seafta.

Cinntigh feistiú beacht agus oibriú rianúil.

6. Cóireáil Dromchla
Dromchlaí cruach glan agus soinneáin chun meirge agus scála a bhaint.

Cuir bratuithe péinte primer agus frith-chreimeadh i bhfeidhm de réir sonraíochtaí.

Roghnach: Cuir sraitheanna breise cosúil le péint polúireatán nó eapocsa i bhfeidhm le húsáid lasmuigh.

7. Comhthionól
Suiteáil rothaí, mótair, meicníocht ardúcháin, sreangú leictreach, lasca teorann, agus feistí sábháilteachta.

Bailigh an tralaí agus bloc Hook.

8. Suiteáil Córas Leictreach
Mótair sreinge, painéil rialaithe, córais aláraim, agus lasca teorann.

Suiteáil gléasanna mód rialaithe (siopadán, cianrialtán raidió, rialuithe cábáin).

Déan tástálacha inslithe agus leanúnachais.

9. Tástáil & Cigireacht
Ná déan -tástálacha feidhmiúla a luchtú le haghaidh ardaitheoirí, tralaí agus taisteal craein.

Déan tástáil ualaigh le meáchain a mhéadú de réir a chéile suas le 125% den acmhainn rátáilte.

Seiceáil gach feiste sábháilteachta, aláraim, agus lasca teorann le haghaidh oibriú cuí.

Taifead sonraí tástála agus deimhnigh comhlíonadh na gcaighdeán ábhartha.

10. Coigeartuithe Deiridh & Pacáistiú
Déan aon choigeartuithe is gá ar chomhpháirteanna meicniúla agus leictreacha.

Glan agus ullmhaigh an craein le haghaidh loingsiú.

Comhpháirteanna pacáiste go daingean chun damáiste a chosc le linn iompair.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
