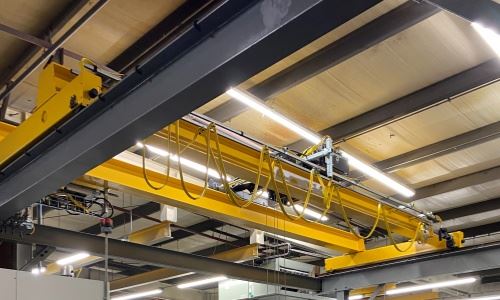

Craein lasnairde úrnua

Is réiteach ardfheidhmíochta ardfheidhmíochta é an craein lasnairde dúbailte nua atá deartha le haghaidh feidhmeanna tionsclaíocha tromshaothair. Arna innealtóireacht le haghaidh neart, iontaofacht, agus cruinneas, tá an craein seo oiriúnach chun ualaí móra a láimhseáil i monarchana, i stórais, i gceardlanna agus i línte táirgthe.
Tógtha le dhá ghéaga láidre ag rith comhthreomhar, cuireann an craein acmhainn ardaithe níos fearr agus cobhsaíocht fheabhsaithe ar fáil i gcomparáid le samhlacha girder aonair. Tá sé feistithe le tralaí taistil agus ardaitheoir leictreach atá suite idir na girders, uasmhéadú a dhéanamh ar airde ardaithe agus úsáid spáis a bharrfheabhsú.
Cibé an bhfuil tú ag tógáil cornaí cruach, páirteanna innealra, coimeádáin, nó comhpháirteanna struchtúracha, seachadann ár gcraein girder dúbailte oibriú réidh, gnéithe sábháilteachta ardleibhéil, agus marthanacht fhadtéarmach.

Comhpháirteanna lárnacha: imthacaí, giarbhosca, mótar, caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 2000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

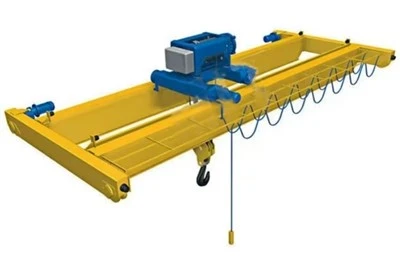

Dearadh: bhíoma dúbailte

Éifeachtacht: Ardéifeachtúlacht

Luas Oibriúcháin: Oibriú Ardluais

Cobhsaíocht: Feidhm Frith-Swing

Dath: Roghnach

Foinse Cumhachta: 110V\/220V\/230V\/380V\/440V, saincheaptha

Réise: 7. 5-31. 5m

1.main bhíoma

Príomhthréithe an phríomh -bhíoma:
Ábhar: Cruach ard-neart (Q235B nó Q345B de ghnáth), ag cinntiú go bhfuil cumas den scoth agus sláine struchtúrach ag baint leis.
Struchtúr: Tógáil de chineál táthaithe bosca nó rollta I-bhíoma (bunaithe ar riachtanais tionscadail).
Dearadh: Beachtas-innealtóireachta le haghaidh sraonadh íosta agus creathadh faoi ualach iomlán.
Camber: Cambered i gceart chun cúiteamh a thabhairt do lúbadh a spreagann ualach agus a chinntiú go bhfuil siad fadtéarmach.
Cóireáil dromchla: Sandblasted, meirge-proofed, agus brataithe le primer grád tionsclaíoch agus péint chríochnaithe le haghaidh friotaíochta creimthe feabhsaithe.

2. Córas a chur ar siúl

1) ardaitheoir leictreach \/ winch tralaí
Cineál: ardaitheoir leictreach rópa sreinge nó tralaí oscailte winch (bunaithe ar acmhainn)
Seasamh: Taistealaíonn sé feadh na ráillí suite ar bharr an dá sheansóir
Feidhm: Feidhmíonn sé gluaiseacht ardaithe agus tras-taistil araon
2) Mótar a ardú
Mótar ard-chasmhóiminte le cosaint theirmeach
Ar fáil i roghanna dé-luais nó minicíochta athraitheacha (VFD)
3) rópa \/ slabhra sreinge
Rópa sreinge cruach galbhánuithe ard-neart
Frith-Twist, Wear-Resistant, agus atá deartha le haghaidh úsáide tromshaothair
4) córas druma & ulóg
Druma eitrithe chun sciorradh rópa a chosc
Ualach réidh agus cobhsaí foirceannadh\/díscaoileadh
5) Córas coscáin
Coscáin leictreamaighnéadacha nó hiodrálacha
Coscánaithe uathoibríoch i gcás teip cumhachta
Ag stopadh tapa agus iontaofa
6) Hook Luchtaigh
Hook cruach brionnaithe le rothlú 360 céim
Feistithe le latch sábháilteachta

.carr

Is comhpháirteanna ríthábhachtacha iad na carráistí deiridh de chraein lasnairde dúbailte girder, atá freagrach as tacú leis na príomhshuímh agus a chumasaíonn taisteal fadaimseartha, cobhsaí (craein) ar feadh na bíomaí rúidbhealaigh. Cinntíonn beacht-innealtóireacht agus tógtha le haghaidh marthanacht, cinntíonn na carráistí deiridh an t-ailíniú is fearr, dáileadh meáchain, agus feidhmíocht taistil faoi gach coinníoll oibre.

Meicníocht Taistil 4.Cane

1) mótair tiomána taistil
Mótair tromshaothair, caighean iora de ghnáth nó cineálacha athraithe cuaille
Tiomáint minicíochta athraitheach roghnach (VFD) le haghaidh luasghéarú réidh agus luasmhoilliú
Laghdaíonn feidhm tosaithe bog strus meicniúil agus cuireann sé leis an saol mótair
2) aonaid giarbhosca
Laghdaitheoirí giaranna beacht-innealtóireachta le tarchur ard-chasmhóiminte
Dearadh dlúth le giaranna bealaithe ola do shaol fada seirbhíse
Comhtháite go minic leis an mótar le haghaidh éifeachtúlachta spáis (Motor + Gearbox + coscán le chéile)
3) Rothaí & Acastóirí Crane
Rothaí cruach cóimhiotail ard-neart le dromchlaí cruaite le haghaidh marthanacht leathnaithe
Ar fáil i gcineálacha flanged nó cothrom, ag brath ar an dearadh iarnróid
Feistithe le himthacaí féin-ailínithe chun caitheamh agus torann a íoslaghdú
4) carráistí deiridh (bonn meicníochta taistil)
Struchtúir táthaithe de chineál bosca láidir
Tithe na rothaí agus na tiomántáin, cinntíonn sé gluaiseacht chobhsaí agus ailínithe
5) córas rialaithe
Pendant láimhe, cianrialtán, nó rialú cábáin atá ar fáil
Is féidir taisteal a bheith aon-luas, dé-luas, nó VFD-rialaithe
Lasca teorann comhtháite agus braiteoirí taistil ar mhaithe le sábháilteacht

Meicníocht taistil 5.trolley

1) Mótar taistil tralaí
Cineál: mótar ionduchtaithe caighean ioraí nó mótar coscáin
Rátáil Cumhachta: De ghnáth 0. 8 kW go 4 kW (ag brath ar mhéid agus ualach tralaí)
Coscán: Coscán comhtháite leictreamaighnéadach nó coscán diosca seachtrach
Roghnach: Tiomáint minicíochta athraitheach (VFD) le haghaidh rialú luais réidh
2) giarbhosca
Dearadh: Reducer Gear Helical Dlúth, Ardéifeachtúlacht
Feidhm: Laghdaíonn sé luas mótair agus tarchuireann sé chasmhóimint chun rothaí a thiomáint
Gléasadh: In éineacht go díreach le rothaí taistil nó trí shafts
3) Rothaí taistil
Ábhar: Cruach brionnaithe nó cruach theilgthe, cóireáilte teasa
Cainníocht: 4 nó 8 rothaí, ag brath ar acmhainn ualach agus ar rothfhad
Dromchla gléasta: Ritheann sé ar ráillí suite ar bharr flanges an dá phríomh -girders
4) Cumraíocht Mheicníocht Taistil
Tiomáint taobh amháin, taobh amháin díomhaoin (do thralaithe éadrom-éadrom)
Tiomáint dé-mhótair (le haghaidh tralaithe oscailte dualgas trom)
Treo Taistil: Ingearach le Príomh -Thaisteal an Chraein (trasna an réise)
5) lasca agus rialú a theorannú
Lasca Teorainn Tralaí: Cosc a chur ar ró-thaisteal ag foircinn na mbuachaillí
Modhanna Rialaithe: Pendant, Raidió iargúlta, nó Rialú cábáin

Roth 6.crane

1) Ábhar & Déantúsaíocht
Déanta as cruach chóimhiotal ard-neart mar 42crmo nó 65mn
Cóireáilte agus teas-cóireáilte le haghaidh cruas uasta, friotaíocht tionchair, agus marthanacht
Is iondúil go sroicheann cruas dromchla HB300-HB400 le haghaidh friotaíocht a chaitheamh go fadtéarmach
2) roghanna dearaidh
Dearaí aon-flange, dúbailte, nó tread cothrom atá ar fáil ag brath ar an iarnród agus an feidhmchlár
Tread agus flange rothaí cruinnithe cruinnithe a chinntiú rianú cobhsaí agus diall íosta
3) Feistiú & Tionól
Suite ar acastóirí ard-ghrád nó ar shafts le himthacaí sorcóir féin-ailínithe
Comhtháite sna carráistí deiridh agus sna frámaí tralaí
Deartha chun é a bhaint go héasca agus a athsholáthar le linn cothabhála
4) Cumraíocht Roth
De ghnáth 4 nó 8 roth in aghaidh an chraein (ag brath ar acmhainn agus dearadh ualach)
Is féidir rothaí tiomáinte (ceangailte le mótair) agus rothaí idler a chur san áireamh le haghaidh treorach agus tacaíochta

Hook 7.Cane

Is é an Craein Hook an phríomhghné láimhseála ualach de chrann lasnairde dúbailte, atá deartha chun ualaí troma a dhaingniú, a ardú agus a bhogadh le cruinneas agus sábháilteacht. Mar an pointe nasctha deiridh idir an córas ardaitheoir agus an t -ábhar atá á thógáil, déantar innealtóireacht ar an gcnaipe Crane le haghaidh neart, iontaofacht agus sábháilteacht oibríochtúil sna timpeallachtaí tionsclaíocha is déine.

8.Motor

1) Mótair ardaithe
Ard-chasmhóimint, caighean iora nó mótar fáinne duillín
Deartha le haghaidh tosaithe\/stadanna go minic agus ardú trom
Péireáilte go minic le córas coscáin agus giarbhosca le haghaidh rialaithe beacht
Ar fáil i roghanna aon-luas, dé-luas, nó tiomáint minicíochta athraitheach (VFD)
2) mótar taistil tralaí
Mótar dlúth, tíosach ar fhuinneamh le haghaidh gluaiseachta cliathánach (tras-taisteal)
Gnéithe tús bog agus coscánaithe le haghaidh gluaisne réidh
Comhtháite le giarbhosca le haghaidh optamaithe chasmhóiminte
3) Mótar taistil craein
Mótar tromshaothair atá deartha le haghaidh gluaiseacht fhadtéarmach an chraein
Is féidir VFD a fheistiú le haghaidh luasghéarú réidh\/luasmhoilliú
Rang ard teirmeach le haghaidh oibriú leanúnach

.

9.Sound agus córas aláraim éadrom & lasc teorann

Chun an tsábháilteacht uasta agus an oibríocht éifeachtach a chinntiú, tá córas ard -fuaime agus aláraim solais agus lasca teorann ag craenacha lasnairde dúbailte nua -aimseartha. Tá na comhpháirteanna seo riachtanach chun rabhadh, cosaint, agus rialú gluaisne uathoibríoch - rioscaí a laghdú le linn gluaiseacht agus oibríochtaí ardaithe craenach.
1) córas aláraim fuaime agus solais
Feidhmíonn an córas aláraim fuaime agus solais mar ghléas rabhaidh amhairc agus inchloiste criticiúil, ag cur in iúl do phearsanra in aice láimhe le linn oibriú craenach, go háirithe i dtimpeallachtaí tionsclaíocha móra nó géara.
2) lasca a theorannú
Is éard atá i lasca teorann ná feistí rialaithe sábháilteachta a chuireann stop le gluaiseacht craein go huathoibríoch nó a ardú ag críochphointí réamhshainithe. Cuireann siad cosc ​​ar imbhuailtí a shárú, a shárú, nó le himbhuailtí contúirteacha, ag cinntiú fad saoil threalamh agus sábháilteacht pearsanra.

10. Gléasanna Sábháilteachta

1) Gléas Teorainn Teorann \/ Ualach Teorannú ró -ualaigh
Cuireann sé cosc ​​ar an gcraein ualaí a ardú thar a chumas rátáilte
Stopann sé go huathoibríoch ardaitheoir má sháraíonn an t -ualach an tairseach réamhshocraithe
Comhtháite go minic le táscaire ualaigh dhigiteach le haghaidh taispeána fíor-ama
2) lasc teorann ardaithe (teorannaithe uachtaracha\/íochtaracha)
Stopann an tairiscint ardaitheoir nuair a shroicheann an crúca an t -airde sábháilte uasta nó íosta sábháilte
Cosc ar Hook Overtravel, a d'fhéadfadh damáiste a dhéanamh don chóras ardaitheoir nó rópa
3) lasca teorann taistil (tralaí & craein)
Suiteáilte ag deireadh rúidbhealaí tralaí agus craein
Stopann sé go huathoibríoch tairiscint taistil chun imbhuailtí nó ráillí a sheachaint
4) Cnaipe stad éigeandála
Suite ar an rialú pendant, cábáin, nó cianrialtán
Gearrann sé an chumhacht láithreach chuig gach oibríocht craenach i gcás éigeandála
5) Cosaint róthéamh mótair
Aimsíonn braiteoirí teochta i mótair róthéamh
Déanann sé an córas a stopadh go huathoibríoch chun damáiste mótair a chosc

11. Mód Rialaithe

1) Rialú Pendant (Rialú sreinge)
Aonad rialaithe láimhe a chuirtear ar fionraí ón gcraein nó ón tralaí ag cábla
Siúlann oibreoirí leis an ualach agus rialaíonn siad an craein trí bhrúbóiníní
Simplí, cost-éifeachtach, agus éasca le húsáid
Oiriúnach le haghaidh oibríochtaí gearr-achair nó ar leibhéal na talún
2) cianrialtán gan sreang
Á oibriú trí mhinicíocht raidió (RF) nó comharthaí gan sreang infridhearg
Cuireann sé saoirse gluaiseachta ar fáil don oibreoir - cuireann sé le hinfheictheacht agus sábháilteacht
Íoslaghdaíonn sé an baol go dtarlódh cábla nó damáiste cábla
Go hiontach d’iarratais ghuaiseacha, lasmuigh, nó réise mór
3) Rialú cábáin (cábán oibreora)
Cábán seasta nó sochorraithe suiteáilte ar dhroichead an chraein
Suíonn an t -oibreoir taobh istigh agus rialaíonn sé an craein trí luamhán stiúrtha nó painéal rialaithe
Tairgeann sé infheictheacht agus rialú cuimsitheach d'oibríochtaí casta nó dualgas trom
Coiteann i ngléasraí cruach, i gclóis long, nó i gcríochfoirt coimeádáin
4) Rialú uathoibríoch \/ leath-uathoibríoch (mód roghnach ard)
Cosáin agus seichimh réamhchláraithe ag baint úsáide as uathoibriú bunaithe ar PLC
Comhtháthú le córais stóras nó líne táirgthe
Cuireann sé ar chumas oibriú gan foireann, costas saothair a laghdú agus cruinneas a mhéadú
A úsáidtear go minic i monarchana cliste nó i gcórais láimhseála ábhair

12.sketch

Príomhtheicniúil

1. Cumas ualaigh níos airde
Tacaíonn sé le hualaí ardaithe níos troime, de ghnáth ó 5 tonna suas go 500+ tonna
Ceadaíonn dé -ghéaga dáileadh meáchain fiú, ag feabhsú sláine struchtúrach
Oiriúnach do dhéantúsaíocht mhórscála, miotalóireacht, clóis long, agus moil lóistíochta
2. Airde Span & Hook níos mó
In ann freastal ar réisí níos faide agus airde ardaithe níos airde
Tairgeann sé spás níos inúsáidte idir an Hook agus an t -urlár
Uasmhéadaíonn sé úsáid spás saoráide le haghaidh míreanna móra nó toirtiúla
3. Struchtúr láidir agus dochta
Gnéithe dhá girders de chineál bosca le haghaidh déine agus cobhsaíochta feabhsaithe
Laghdaíonn sé sraonadh faoi ualach, agus mar thoradh air sin tá oibriú níos fusa agus níos sábháilte
Deartha le haghaidh marthanacht fhadtéarmach faoi úsáid go minic nó go dian
4. Beachtas agus Rialú
Tacaíonn sé le gnéithe ardleibhéil mar:
Tiomántáin minicíochta athraitheacha (VFD) le haghaidh gluaisne réidh
Córais Frith-Bhealaigh le haghaidh Cobhsaíocht Luchtaigh
Suíomh uathoibríoch nó leath-uathoibriú le haghaidh cruinnis
Ceadaíonn sé láimhseáil shábháilte agus bheacht d'ábhair leochaileacha nó luachmhara
5. Gnéithe Sábháilteachta Feabhsaithe
Feistithe le feistí sábháilteachta cuimsitheacha:
Teorainn ró -ualaigh, lasca teorann, stad éigeandála, córais mhaolánacha, srl.
Aláraim fuaime agus solais do shábháilteacht oibreora agus pearsanra
Feabhsuithe ar shábháilteacht roghnach: seachaint imbhuailte, feistí frith-titim, agus braiteoirí gaoithe
6. Saincheapadh solúbtha
Is féidir é a chur in oiriúint do riachtanais oibríochtúla ar leith:
Mód Rialaithe (pendant, iargúlta, cábáin, nó uathoibríoch)
Luas ardaithe, luas taistil, agus réise craenach
Leaganacha cruthúnais pléasctha, frithsheasmhach in aghaidh creimthe, nó atá frithsheasmhach in aimsir

1. Déantúsaíocht Trom & Tionól
Is idéalach chun páirteanna meaisín, múnlaí, bás agus comhpháirteanna móra a ardú agus a shuíomh
Coiteann i línte táirgthe na ngluaisteán, aeraspáis agus innealra
Tacaíonn sé le hoibríochtaí déantúsaíochta il-aistrithe, ard-toirte
2. Tionscail Cruach & Miotal
Úsáidte i muilte cruach, i dtáirgí agus i ngléasraí rollta
Láimhseálann sé liacha miotail leáite, cornaí cruach, billéid, agus leaca
Is féidir crúcaí speisialaithe, maighnéid, nó bíomaí ardaithe a fheistiú
3. Longthógáil & clóis mhuirí
Riachtanach chun rannóga móra long, innill agus trealamh a ardú
Tairiscintí fada agus airde ardaithe arda do cheantair árthaigh leathana
A úsáidtear go minic i gcomhar le craenacha droichid le haghaidh obair lasmuigh
4. Ábhair Tógála & Plandaí Réamhtheachtaithe
Ardaitheoirí agus bogann bíomaí coincréite, bloic agus painéil
Cinntíonn sé go ndéileálfar go sábháilte agus go héifeachtach le comhpháirteanna tógála toirtiúla
Oiriúnach do monarchana laistigh agus d'oibríochtaí clóis oscailte araon
5. Tionscal Iarnróid & Iompair
Curtha i bhfeidhm i ngléasraí cóimeála traenach, clóis iarnróid, agus iostaí cothabhála
Ardaitheoirí innill ghluaiste, portaigh, agus comhpháirteanna troma le haghaidh deisiú nó cóimeála
Tairgeann sé láimhsiú beacht agus ainliú sábháilte
6. Gléasraí Cumhachta & Earnáil Fuinnimh
A úsáidtear i ngléasraí teirmeacha, hidrea, agus cumhachta núicléiche
Cabhraíonn sé le tuirbíní, gineadóirí agus claochladáin a shuiteáil agus a chothabháil
Soláthraíonn sé ardú ard-inmharthanachta i dtimpeallachtaí criticiúla
7. Ionaid Trádstórála & Lóistíochta
Uathoibriú sreabhadh ábhair i stórais ar mhórscála nó i moil dáilte ar mhórscála
Láimhseálann sé pailléid throma, cliathbhoscaí móra, nó earraí ró -mhór
Is féidir é a chomhtháthú le córais stórála\/aisghabhála uathoibrithe (ASRS)

1. Dearadh & Innealtóireacht
Anailís ar riachtanais na gcustaiméirí
Cumas ualaigh, réise, airde ardaitheora, aicme oibre, timpeallacht, srl.
Dearadh Meicniúil & Leictreach
Samhaltú 3D le bogearraí CAD\/CAE
Anailís struchtúrach, ríomh FEM, agus barrfheabhsú leagan amach
Roghnú comhpháirte
Mótair, giarbhosca, aonaid ardaithe, coscáin, páirteanna leictreacha ó bhrandaí iontaofa
2. Soláthar amhábhar
Ábhair ardcháilíochta ar nós Cruach Q235B \/ Q345B
Ábhair deimhnithe agus inrianaithe do chomhpháirteanna atá ríthábhachtach do shábháilteacht
Cigireacht agus tástáil ábhair isteach (airíonna ceimiceacha agus meicniúla)
3. Déantúsaíocht Struchtúr Cruach
Gearradh: Meaisíní Lasair\/Gearrtha Plasma CNC le haghaidh cruinneas ard
Beveling & Drilling: Ullmhú imeall agus druileáil chomhpháirteach
Táthú: CO₂\/MIG\/Mag Táthú le haghaidh príomh -bíomaí, carráistí deiridh, tralaithe
Déantar táthaithe a thástáil trí iniúchadh ultrasonaic nó cáithníní maighnéadacha
Díriú: Preas hiodrálach chun dífhoirmiúchán a bhaint
Tionól: Tionól girder le rialú dian geoiméadrach toise
4. Cóireáil dromchla
Pléascadh lámhaigh go caighdeán SA2.5 le haghaidh baint meirge
Péintéireacht eapocsa nó polúireatán
Primer + cótaí bailchríoch + idirmheánach + (de ghnáth 80–120μm tiús iomlán)
Roghnach: Cótaí atá saibhir ó thaobh since nó atá frithsheasmhach in since nó creimeadh le haghaidh úsáid mhuirí nó lasmuigh
5. Meaisíniú & Tionól
Meaisíniú rothaí, seafta, drumaí, agus grúpaí ulóg le haghaidh lamháltais dhiana
Cóimeáil:
Rothaí craein, carráistí deiridh, agus córais chúplála
Fráma tralaí le meicníocht ardaitheoir
Mótar, giarbhosca, druma, hook, agus treoir rópa
6. Suiteáil Córas Leictreach
Tionól comh -aireachta leictreach le comhpháirteanna Siemens\/Schneider\/ABB
Suiteáil:
Lasca teorann, cosantóirí ró-ualaithe, braiteoirí frith-imbhuailte
Cáblaí, córais fhéile, agus córais iargúlta gan sreang
Mótair le VFDanna le haghaidh rialú luais réidh (roghnach)
7. Cigireacht & Tástáil
Cigireacht Dimensional: Cruinneas an Tionóil a chinntiú
Tástáil gan ualach: Taisteal Tralaí, Taisteal Crane, Feidhm Ardaithe
Tástáil Luchtaigh (de ghnáth 1.1–1.25 × Cumas rátáilte):
Tástálacha statacha agus dinimiciúla in aghaidh na gcaighdeán náisiúnta nó CE
Tástáil leictreach: Friotaíocht inslithe, loighic rialaithe, stad éigeandála
Tástáil Gléas Sábháilteachta: Lasca Teorann, Aláraim, Coscáin, agus Interlocks
8. Pacáistiú & Seachadadh
Díscaoileadh na bpríomh -chomhpháirteanna le haghaidh loingseoireachta (de réir mar is gá)
Timfhilleadh uiscedhíonach, cosaint frith-chreimthe, agus pacáistiú fráma cruach
Pacáil saincheaptha le haghaidh loingsiú thar lear (lasta coimeádáin nó mórchóir)
9. Doiciméadú & Láimhseáil
Áirítear:
Lámhleabhar Úsáideora
Teastas ardchaighdeáin
Tuarascáil tástála ualaigh
Léaráid sreangaithe leictreach
Sceideal cothabhála
Roghnach: Maoirseacht suiteála ar an láthair, Oiliúint Coimisiúnaithe & Oibreoirí

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
