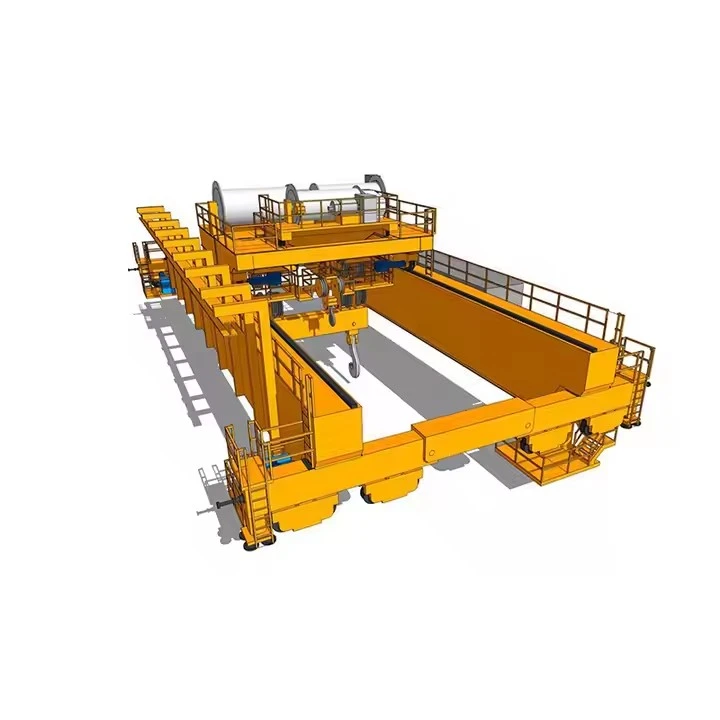

Craein Droichead Eorpach Dúbailte Girder

SAINMHÍNIÚ SAINTRÉITHE & Fealsúnacht

Croíphrionsabail Innealtóireachta

Beachtas Thar Caoinfhulaingt: Déantar comhpháirteanna de réir lamháltais níos déine ná mar a éilíonn íoschaighdeáin (m.sh. ailíniú roth laistigh de 0.5mm thar réise).

Innealtóireacht Saolré: Deartha le haghaidh25-40+ blianade sheirbhís iontaofa le pleananna cothabhála doiciméadaithe.

Comhtháthú Córais: Dearadh iomlánaíoch ina ndéantar córais mheicniúla, leictreacha agus rialaithe a innealtóireacht mar chóras aontaithe.

Sábháilteacht Choisctheach: Cuireann córais sábháilteachta iolracha iomarcacha cosc ​​ar theipeanna seachas iad a mhaolú.



Sármhaitheas Déantúsaíochta

Ábhair Préimhe: Úsáid chaighdeánach naS355J2+Ncruach (le tástáil tionchair ag -20 céim ), dúntóirí cruach dhosmálta, agus alúmanam de ghrád mara le haghaidh imfháluithe.

Déantúsaíocht Casta: Gearradh léasair/plasma le táthú róbatach le haghaidh hailt chriticiúla (nósanna imeachta táthúcháin cáilithe go EN ISO 15614).

Teicneolaíocht Dromchla: Ullmhúchán dromchla ilchéime lena n-áirítearréamhchóireáil fosfáit sinceroimh sciath púdar nó iarratas péint fliuch.



TSCAIREANNA FEIDHMÍOCHTA

Paraiméadar	Préimh Eorpach	Tionsclaíoch Caighdeánach
Cruinneas Suímh	±1-3mm	±10-20mm
Raon Rialú Luas	1:1000 (0.1-100%)	1:100 (1-100%)
Leibhéal Torainn	Níos lú ná nó cothrom le 65 dB(A) ag 1m	Níos lú ná nó cothrom le 75 dB(A) ag 1m
Éifeachtúlacht Fuinnimh	Tiomántáin athghiniúna (sábhálann sé 20-30%)	Coscánú frithsheasmhach (fuinneamh amú mar theas)
Meán Am Idir Theipeanna (MTBF)	5,000+ uair	2,000-3,000 uair an chloig
Am Suiteáil	30-40% níos tapúla (dearadh modúlach)	Am caighdeánach tionóil



Comhpháirteanna Croí: Bearradh, Giarbhosca, Mótar, Caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 Bliain

Meáchan (KG): 2000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Dearadh: Bhíoma dúbailte

Éifeachtacht: éifeachtacht ard

Luas oibriúcháin: Oibriú ardluais

Cobhsaíocht: Feidhm frith-swing

Dath: Roghnach

Foinse Cumhachta: 110V / 220V / 230V / 380V / 440V, saincheaptha

Réise: 7.5-31.5m

1. CÓRAS STRUCHTÚR AN DROICHEAD

Príomhshrónbheannach (Tragbalken)

Tógáil: girders bosca táthaithele tras-rannán optamaithe (go hiondúil airde 1:1.2 go 1:1.5-go-cóimheas leithead)

Ábhar: S355J2+N/K2plátaí cruach (EN 10025-2) le cruas tionchair -20 céim ráthaithe

Struchtúr Inmheánach:

Plátaí diaphragm trasnánach gach 1.5-2m

stiffeners fadaimseartha ar an ngréasán agus flanges

Bracing trasnánachi gcoirnéil le haghaidh rigidity torsional

Táthú: Táthú stua báite (SAW)le haghaidh príomhshíoga,MAG táthúle haghaidh stiffeners

Rialú Cáilíochta: Tástáil ultrasonaic 100%.de táthaithe criticiúla,tástáil cáithníní maighnéadachale haghaidh táthaithe neamh-chriticiúil

Trucailí Deiridh (Laufkatzen)

Tógáil Fráma: Alt bosca táthaithele lúibíní mótair/ardáin chomhtháite

Tionóil Rothaí:

Rothaí cruach brionnaithe dúbailte{0}}(ábhar 34CrNiMo6)

Treá chrua ionduchtaithe(55-60 HRC go doimhneacht 8mm)

Imthacaí sorcóir sféarúil(FAG/SKF/INA) le rónta labyrinth

Pointí seacála hiodrálachale haghaidh athsholáthair roth

Ceangal le girders: Boltaí greim ard-neart(Córas HV in aghaidh an EN 14399-10)

Córas rúidbhealaigh (Laufbahn)

Ráillí: GA 14811-1Ráillí craein A75-A120 leGA 13674-1próifílí

Fastadh: Teanntáin iarnróid lódáilte san earrach(GANTREX, RÜBIG) a cheadaíonn leathnú teirmeach

Ailíniú: léasair-leibhéalta go±1mm thar 20m, ± 2mm réise iomlán

2. CÓRAS TRAILÍ (FAHRWERK)

Fráma Tralaí

Dearadh: Tógáil cruach táthaithele giarbhosca / gléasanna mótair comhtháite

Socrú Rothaí: cumraíocht 8-roth(4 tiomáinte, 4 idler) le haghaidh dáileadh ualaigh

Rothaí: Cás-cruaite(60-62 HRC) letread choróinle haghaidh ailíniú iarnróid

Córas Tiomáint Tralaí

Comhpháirt	Sonraíocht Eorpach
Mótar	Fráma IEC(m.sh., 160M) leÉifeachtúlacht préimhe IE4, mótair coscáin roghnach
Giarbhosca	Aonaid -bevel helical(SEW, Nord, Flender) leNíos mó ná nó cothrom le 1.25 fachtóir seirbhíse
Cúpláil	Bioráin leaisteacha/cineál tor(R+W, KTR) le teip-dearadh sábháilte
Coscán	Earrach-i bhfeidhm, scaoiltear go leictreachcoscán diosca (SBG, Mayr)

3. CÓRAS Ardaithe (Eabhrais)

Príomh-Aonad Ardaithe

Tionól Droim:

Druma cruach meaisínithelegrooves undercutle haghaidh treorach rópa

Córas coinneála rópa(EN 13135 comhlíontach)

Treoir téad lárnachle braiteoir cóngarachta

Giaráil: giarbhosca pláinéadach/helical 3-chéimleNíos mó ná nó cothrom le 1.4 fachtóir seirbhíse

Mótar: Dé-luas nó VFD-rialaitheleInsliú Aicme F(155 céim )

Coscánaithe: Córais dúbailte neamhspleácha:

Coscán mótair: Coscán diosca ar -seafta ardluais

Coscán sábháilteachta: Coscán ualaigh meicniúil ar aschur giarbhosca



Córas Rópa

Rópaí Sreang: Rothlach IWRC 19×7 nó 35×7-resistant(Casar, Pfeifer, Kiswire)

Scairteanna: Cruach brionnaithe le grooves cruaite(55-60 HRC)

Foirceann: soicéid dingeachale bioráin monatóireachta ualaigh

Ceangaltáin Láimhseála Luchtaigh

Bloc Duán: Crúcaí cruach brionnaithe(Grád T nó V in EN 1677-1)

Córas Grab(má tá sé feistithe):

Grabanna mótairleMótair inmheánacha rátáil IP67

D'fheidhmigh an téad-graifeannale meicníocht dúnta ar leithligh

Luchtaigh ceallacomhtháite i bhíoma scaiptheoir

4. CÓRAIS LEICTREACHAIS & RIALAITHE

Córas Soláthair Cumhachta

Córas Seoltóra: Barraí seoltóra inslithe(DUCT-O-BAR, ALU-TRAK) le:

Féin-na bailitheoirí a ghlanadh

Marcóirí tásc céime

joints Leathnúgach 40-60m

Bainistíocht Cábla: Slabhraí fuinnimh(igus, Kabelschlepp) le haghaidh gluaiseachtaí tralaí



Comhpháirteanna Sábháilteachta & Monatóireachta

Gléas	Caighdeán	Feidhm
Teorantóir Luchtaithe	GA 13155	2-córas cainéal le cros-seiceáil
Lasca Teorainn	GA 60947-5-1	Cineál cóngarachta maighnéadach le hathshocrú láimhe
Córais Ionchódóra	EN 61508	il-casadh iomlán don ardaitheoir, incriminteach le haghaidh taistil
Frith-imbhualadh	GA 12999	Léasair/LiDAR bunaithe le criosanna rabhaidh/stada
Ainéimiméadar	GA 61400-12-1	Cineál cupán / eite le haschur 4-20mA



Caibinéid Leictreach

Tógáil: Púdar-cruach brataithe(RAL 7035) leRátáil IP54/IP55

Leagan Amach Inmheánach: Scaradh foirm 3b/4(GA 61439-1/2)

Comhpháirteanna:

Príomhscorthóir ciorcadle cosaint RCD

Scagaire línele haghaidh comhlíonadh EMC

24V DC UPSle haghaidh ciorcaid sábháilteachta

PLC le cárta SDle haghaidh logáil sonraí



5. CÓRAS GRAB BUICÉID (SAINEOLAITHE)

Comhpháirteanna Grab Mótair

Tionól Ceann:

Gearmótar: Mótar coscáin(SEW/Bauer) leCosaint IP67

Giarbhosca: Laghdaitheoir pláinéadachle cóimheas 150-300:1

Teorantóir chasmhóiminte: Clutch duillín meicniúil chun ró-ualach a chosc

Meicníocht Jaw:

Fiacla: Cluiche Hardox 500plátaí a chaitheamh lefiacla inathsholáthair

Insí: Bioráin Bushedle lubrication uathoibríoch

rónta: Séalaí gathacha il-lioparamhar a choinneáil

Córas Leictreach:

Tionól fáinne duillín: Teicneolaíocht scuab snáithíníle haghaidh aistriú cumhachta

Braiteoirí teochta: I mótair agus giarbhosca

Braiteoirí suímh: Le haghaidh uillinn oscailt fhód

Rope{0}}Oibríodh Grab Comhpháirteanna

Meicníocht Deiridh: Córas ulóige difreálachle haghaidh buntáiste meicniúil

Treoracha Rópa: Féin-ag ailíniú na sceannachun casadh rópa a chosc

Optimization Meáchan: Frithmheáchanle haghaidh cobhsaíocht grab folamh

6. COMHpháirteanna Cúnta & SPEISIALTA

Córas Bealaithe

Lubrication uathoibríoch láraithe(Lincoln/Trafo) le haghaidh:

Imthacaí rothaí

Mogaill fearas oscailte

Imthacaí rópa sheave

Comhlaí roinnteora forásachale haghaidh dáileadh ola beacht

Monatóireacht & Diagnóisic

Braiteoirí creathadh: Ar gach imthacaí móra (SKF/ifm)

Braiteoirí teochta: Mótair, giarbhoscaí, coscáin

Braiteoirí riocht ola: Sna giarbhoscaí

Caith braiteoirí: Ar líneálacha coscáin

Geata sonraí: MQTT/OPC UAcomhéadan le líonra plandaí

Comhpháirteanna Comhshaoil ​​Speisialta

Timpeallacht	Comhpháirteanna Speisialta
Fuar (-40 céim)	Cruach le teocht íseal, imthacaí téite, ramhar Artach
Creimneach	AISI 316 dhosmáltadúntóirí, sciath alúmanaim since
Pléascán	ATEX-deimhnithemótair, coscáin, braiteoirí
Seomra Glan	Cruach dhosmálta, dromchlaí mín, brú dearfach

7. ÁBHAR & Críochnaigh

Córas Cosanta Dromchla

Ullmhúchán: Sa 2.5 pléascadhgo próifíl 50-75μm

Príomhaidhm: Sinc-eapocsa saibhir(tiús scannán tirim 80 μm)

Idirmheánach: Ocsaíd iarainn mhiocóiseach(125μm DFT)

Cóta barr: Polúireatán(50μm DFT) i dathanna RAL

Sonraíochtaí Ábhar Criticiúil

Cruach Struchtúrtha: EN 10025-2 S355J2 (le marcáil CE agus teastas 3.1)

Dúntóirí: EN 15048-1/2 Boltaí córais HV, dhosmálta A4-80 do limistéir chreimneach

Leictreach: Cáblaí comhchuibhithe(H07RN-F) le rogha halaigine nialais deatach íseal

Imthacaí: Ríomh saoil ISO 281 L10 Níos mó ná nó cothrom le 100,000 uair an chloig

8. DOICIMÉADÚ CÁILÍOCHTA IN AGHAIDH COMHPHÁIRTEACH

Áirítear le gach príomh-chomhpháirt:

Deimhnithe ábhar(3.1 nó 3.2 in aghaidh EN 10204)

Cáilíochtaí nós imeachta táthú(WPQR)

Tuarascálacha tástála nach-millteach

Tuarascálacha cigireachta toisí

Prótacail tástála glactha monarchan

Dearbhú Corpraithe CE

sceitse

Príomh-theicniúil





1. Innealtóireacht & Sárfheidhmíocht

Buntáiste	Cur i bhFeidhm Teicniúil	Tionchar
Innealtóireacht Bheachtais	FEA{0}}gáirsí boscaí optamaithe (sraonadh L/1000), comhpháirteanna ailínithe le léasair (caoinfhulaingt ±1mm)	Oibriú ultra-réidh, creathadh íosta, saolré comhpháirte leathnaithe
Feidhmíocht Intuartha	Rialú próisis staidrimh, meaitseáil comhpháirteanna, comhtháthú córas	Oibriú comhsheasmhach laistigh de shonraíochtaí don saolré iomlán
Ard-Rialú Gluaisne	VFDanna ar gach tairiscint le sioncronú CANbus, halgartaim frith-slí	Suímh pinpoint (±2mm), láimhseáil turrainge gan ualach
Fad saoil Superior	Ábhair phréimhe (S355J2+N), cosaint creimeadh (C5-M), imthacaí beachtas	Saol dearaidh 30-40+ bliana le 90%+ aga fónaimh



2. Sármhaitheas Sábháilteachta & Iontaofachta

Córais Sábháilteachta ilchisealacha:
• Bunscoile: Teorantóirí ualaigh (2-chainéil), lasca teorann (maighnéadach)
• Tánaisteach: Brath gan luas, stad éigeandála (Catagóir 0/1)
• Treasach: Cosaint ró-ualaithe struchtúrach, córais in aghaidh-imbhuailte

Theip ar{0}}Dearadh Sábháilte: Coscáin dhúbailte neamhspleácha, PLCanna iomarcacha, comhpháirteanna rátáil sábháilteachta (SIL2/PLd)

Cothabháil Thuarthach: Braiteoirí comhtháite (creathadh, teocht, caitheamh) le hanailís scamall

Iontaofacht Dhoiciméadaithe: MTBF >5,000 uair an chloig, 99.5%+ infhaighteacht in oibríocht leanúnach



3. Éifeachtúlacht Oibriúcháin

Réimse Éifeachtúlachta	Teicneolaíocht Eorpach	Toradh
Éifeachtúlacht Fuinnimh	VFDanna athghiniúna (beatha 20-30% ar ais go dtí an eangach), mótair IE4, soilsiú LED	40-60% costas fuinnimh níos ísle vs craenacha traidisiúnta
Éifeachtúlacht Cothabhála	Bealadh láraithe,-athrú tapa comhpháirteanna, poirt dhiagnóiseacha	50% níos lú ama cothabhála, 70% níos lú stadanna gan phleanáil
Optamú Spáis	Dearadh dlúth, cur chuige ardchrúcaí, sraonadh íosta	Uasspás urláir/airde inúsáidte
Luas & Táirgiúlacht	Próifílí luasghéaraithe optamaithe, gluaiseachtaí comhuaineacha	15-25% amanna timthriall níos tapúla



4. Buntáistí Eacnamaíochta



Luach Iarmharach Níos Airde: 60-70% tar éis 10 mbliana vs. 20-30% do ghnáthchraenacha

Sochair Árachais: 20-40% préimheanna níos ísle mar gheall ar chórais sábháilteachta deimhnithe

Comhlíonadh Rialála: Rioscaí neamhchomhlíonta nialais i margaí Eorpacha



5. Ceannaireacht Teicneolaíochta

Comhtháthú Digiteach: OPC UA, comhéadain MQTT do chomhtháthú Tionscal 4.0

Gnéithe Cliste:
• Cúpla Digiteach: Múnla fíorúil le haghaidh insamhalta agus leas iomlán a bhaint
• Anailísíocht Thuarthach: tuar teipe tiomáinte ag AI-
• Diagnóisic cianda: Rochtain shlán an mhonaróra le haghaidh fabhtcheartaithe

Promhadh-Amach anseo: Dearadh modúlach a cheadaíonn uasghrádú teicneolaíochta



1. Déantúsaíocht Feithicleach & Ard

Línte Cóimeála Feithicleach

Riachtanais: Ard-chruinneas (±2mm), oibriú glan, iontaofacht 24/7

Buntáistí Eorpacha: Tralaithe creathadh, ionchódóirí absalóideacha, leagan seomra bán

Úsáidí Sonracha:
• Corp-i-láimhseáil bán:-Suíomh ardchruinneas do stáisiúin táthaithe
• Táirgeadh ceallraí: Craenacha seomra glan le haghaidh láimhseáil cille ian litiam
• Siopaí péinteála: Craenacha atá cosanta ag pléascadh agus a bhfuil bailchríocha speisialta orthu

Déantúsaíocht Aeraspáis

Feidhmchláir: Tionól sciatháin, comhcheangail fuselage, láimhseáil inneall

Riachtanais Chriticiúil: Micrea-suíomh (±0.5mm), in aghaidh-láimhseáil céimseata inathraithe

Réitigh Eorpacha:
• Rialú ualach gníomhach: Frithchórais-do chomhpháirteanna íogaire
• Suíomh 6-ais: Droichead / tralaí / ardaitheoir / rothlú / rialú tilt in éineacht
• Láimhseáil snáithíní carbóin:-córais dissipative statach



2. Fuinneamh & Tionscal Trom

Giniúint Cumhachta

Cineál Plandaí	Iarratas	Gnéithe Eorpacha
Núicléach	Láimhseáil slat breosla, cothabháil	Córais sábháilteachta SIL3, cáilíocht sheismeach, -ábhair resistantacha radaíochta
Teirmeach	Láimhseáil guail/bithmhais	Gabhálacha dleachta ard (FEM 8m), promhadh deannaigh, cumasc uathoibrithe
Hidreafhuinneamh	Cothabháil tuirbíní	Cumas ard-(500T+), ísliú beachtas, cianoibriú

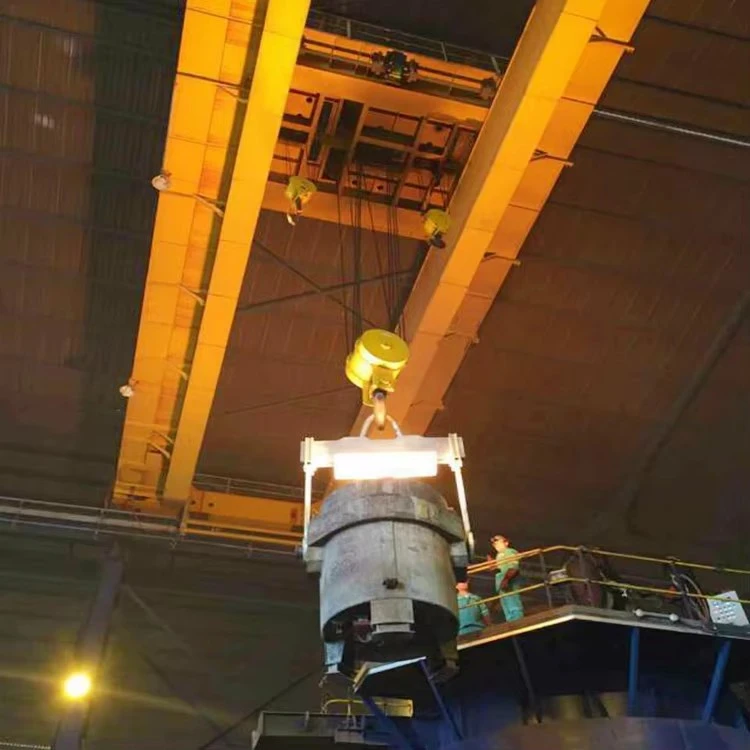

Cruach & Miotail

Clóis Draimh: Oibríocht 24/7 le maighnéad 50T+ nó láimhseáil grab

Bruithteoirí Alúmanam: Láimhseáil miotail te (suas go dtí 400 céim) le sciath teasa

Gnéithe Speisialta:
• Spréach-resistantcomhpháirteanna d'atmaisféar pléascach
• -dearthaí rothaíochta ardale haghaidh iarratais réitigh leanúnach
• Bainistíocht fardail uathoibrithele rianú RFID



3. Loighistic & Bonneagar

Calafoirt & Teirminéil Idirmhódúla

Láimhseáil Coimeádán: Craenacha scaiptheora le córais uathghlasála twist

Críochfoirt Bulc: Grab craenacha le bainistíocht stoc-charn uathoibrithe

Buntáistí Eorpacha:
• Dearadh -resistant gaoithe: Comhlíonadh EN 13001-2 do ghaotha 150km/u
• Cosaint creimeadh sáile: sciath C5-M, comhpháirteanna dhosmálta
• Oibriú cianda: Ionaid oibreoirí le comhtháthú VR

Iarnród & Iompar

Cothabháil Locomotive: Faoi{0}}chraenacha droichid chun inneall a láimhseáil

Tógáil Tollán: Láimhseáil deighleog le cruinneas milliméadar

Tógáil Droichid: Ag seoladh gantries le rialú ilchraenacha sioncronaithe



4. Tionscail Próisis

Ceimiceach & Cógaisíochta

Feidhmchláir Seomra Glan: Tógáil cruach dhosmálta (AISI 316L), séalaithe IP65

Limistéir Guaiseacha: ATEX-pacáistí iomlána deimhnithe (Crios 1/21)

Gnéithe Beachtais:
• Leithlisiú creathadh: Ardaitheoirí aer-suite don earrach le haghaidh próisis íogaire
• Rialú éillithe: Dromchlaí réidh, imfhálú brú dearfach
• Baisceáil meáchain: Cealla ualaigh comhtháite le cruinneas 0.1%.

Bia & Deoch

Dearadh Sláinteachais: ábhair atá comhlíontach le USDA/FDA, dromchlaí éasca-glan

Uathoibriú: Láimhseáil pailléid/cás go hiomlán uathoibrithe le córais fís

Criosanna Teochta: Feidhmchláir reoiteora (-40 céim ) le comhpháirteanna fuardhíonta



5. Iarratais Speisialaithe

Taighde agus Ardteicneolaíocht

Luasairí Cáithníní: Craenacha neamh-mhaighnéadacha (tógáil alúmanaim)

Fabaí Leathsheoltóra: Aicme creathadh VC-D/E, cosaint ESD

Réadlanna: Gluaisne ultra-réidh le haghaidh comhpháirteanna teileascóp

Freagra Tubaiste & Láimhseáil Speisialaithe

Díchoimisiúnú Núicléach: Craenacha cianda-le córais ceamara

Ealaín & Láimhseáil Músaem: Micrea{0}}rialú luais (0.1 m/nim), rialú aeráide

Longthógáil: Craenacha gantry le cumas 1000T+ le haghaidh cóimeáil bloc



Céim 1: Dearadh agus Innealtóireacht

Seo an bhunchéim sula gcuirtear tús le haon obair fhisiciúil.

Anailís ar Riachtanais an Chustaiméara:Déanann innealtóirí athbhreithniú ar na ceanglais shonracha: toilleadh (m.sh., 32/5 tonna), réise, airde ardaithe, aicme dleachta (m.sh., A5, A6), agus aon riachtanais speisialta (m.sh., timpeallacht cruthúnas pléascadh, teocht ard).

Dearadh Struchtúrtha:Agus bogearraí CAD (Dearadh Ríomhchuidithe) á n-úsáid acu, déanann innealtóirí na príomhchrónáin, na carráistí deiridh agus an fráma tralaí a dhearadh. Is minic a úsáidtear Anailís Eilimint Chríochnaithe (FEA) chun strus, sraonadh agus ualaí dinimiciúla a insamhladh chun an dearadh a bharrfheabhsú le haghaidh neart agus meáchain.

Dearadh Meicniúil agus Leictreach:Áiríonn sé seo roghnú agus dearadh na gcóras tiomána (mótair, giarbhoscaí, rothaí), an mheicníocht ardaithe, agus an córas rialaithe leictreachais iomlán le painéil, tiomántáin minicíochta athraitheach (VFDs), agus feistí sábháilteachta.

Cruthú Bille na nÁbhar (BOM):Gintear liosta mionsonraithe de na hamhábhair go léir (plátaí cruach, próifílí) agus comhpháirteanna ceannaithe (ardaitheoir, mótair, coscáin, rópa sreang, rothaí).



Céim 2: Amhábhar agus Soláthar Comhpháirte

Plátaí agus Próifílí Cruach:Faightear plátaí cruach ardchaighdeáin (go hiondúil Q235B nó Q345B de réir caighdeáin na Síne, atá comhionann le S235JR/S355JR) i toisí agus tiús riachtanacha.

Comhpháirteanna Ceannaithe:Faightear comhpháirteanna ríthábhachtacha ó sholáthróirí creidiúnacha. Ina measc seo tá:

Aonad ardaithe (is féidir é a mhonarú sa-teach nó a cheannach)

Mótair leictreacha le haghaidh taistil droichead agus tralaí

Giarbhoscaí laghdaitheora

Rothaí agus acastóirí

Coscáin

Comhpháirteanna leictreacha (rialaitheoirí, teagmhálaithe, lasca teorann, VFDanna, cáblaí)

Imthacaí



Céim 3: Déantúsaíocht & Meaisínithe Príomhchruach

Is é seo croílár an phróisis déantúsaíochta.

1. Monarú Main Girder:

Gearradh:Déantar plátaí cruach a ghearradh ar an méid agus an cruth riachtanach ag baint úsáide as plasma CNC nó meaisíní gearrtha lasair le haghaidh cruinneas ard.

Ullmhúchán Gréasáin/Flange:Ullmhaítear na plátaí gréasáin ingearacha agus na plátaí cothrománacha barr/bun flange. Ar feadh tréimhsí fada, is minic a dheartar na girders mar phróifíl “I-bhíoma” barrchaolaithe (níos leithne sa lár) chun an cóimheas idir neart agus meáchain a bharrfheabhsú.

Cóimeáil agus Táthú:Cuirtear na girders le chéile ar phoirt mhóra lena chinntiú go bhfuil siad díreach agus go bhfuil siad i gcromáin cheart (roimh{0}}socrú aníos chun dul i ngleic le sraonadh faoin ualach). Is céim ríthábhachtach í seo. Úsáidtear Táthú Stua Báite (SAW) go coitianta le haghaidh treá domhain agus táthaithe comhsheasmhacha ardchaighdeáin ar shíoga fada.

Faoiseamh Strus:Tar éis an táthú, is minic a dhéantar cóireáil teasa ar mhaolú strus ar na príomh-girders i bhfoirnéis mhór. Cuireann an próiseas seo deireadh le strusanna inmheánacha a cruthaíodh le linn táthú, rud a chosc saobhadh sa todhchaí agus cobhsaíocht tríthoiseach a chinntiú.

Meaisínithe:Déantar na dromchlaí cúplála do na carráistí deiridh agus na ráillí tralaí a mheaisíniú le plánaí nó meaisín muilleoireachta chun dromchla cothrom cothrom a chinntiú.

2. Déantúsaíocht Iompar Deireadh (Truck Deiridh):

Tá na carráistí deiridh déanta as rannóga agus plátaí cruach.

Tá na rothaí, na mótair tiomána agus na giarbhoscaí le haghaidh ghluaiseacht an droichid ina gcónaí iontu.

Déantar na bunanna rotha a dhruileáil agus a mheaisíniú de réir lamháltais bheacht chun ailíniú ceart a chinntiú agus go ndéanann gach roth teagmháil leis na ráillí rúidbhealaigh.



Céim 4: Tionól Meicniúil

1. Tionól Droichead:

Tá an dá phríomh-girders suite comhthreomhar lena chéile agus ceangailte leis na carráistí deiridh ag baint úsáide as - boltaí ard-neart nó trí tháthú, a fhoirmíonn struchtúr iomlán an droichid.

Tá anráillí tralaíiad ailínithe go beacht agus bolted ar bharr na girders is mó.

2. Tionól Fráma Tralaí:

Cuirtear an fráma tralaí le chéile, agus tá a rothaí, a thiomáineann, agus an príomh-aonad ardaithe (lena n-áirítear an druma rópa sreang, an mótar, an giarbhosca, agus an bloc crúca) suite air.

3. Suiteáil Córas Drive:

Tá na haonaid tiomána taistil (mótair, giarbhosca, cúplála) suiteáilte ar na carráistí deiridh (le haghaidh tairiscint droichead) agus ar fhráma an tralaí (le haghaidh tairiscint tralaí).

Tá na comhpháirteanna meicniúla go léir ailínithe chun ceangailteach agus caitheamh roimh am a chosc.



Céim 5: Suiteáil Córas Leictreach

Córas Ríl Cábla:Tá an príomhchóras soláthair cumhachta don chraen (m.sh., barraí seoltóra nó córais festoon) suiteáilte ar feadh girder an droichid.

Suiteáil Painéil Rialaithe:Tá an príomh-phainéal rialaithe, VFDs, agus comhpháirteanna leictreacha eile suite i imfhálú cosanta, de ghnáth ar an gcrosaire droichead.

Sreangú:Sreangaítear gach mótar, coscán, lasc teorann agus gléas sábháilteachta de réir na scéime leictreachais.

Stáisiún Rialaithe Oibreora:Tá an stáisiún rialaithe pendant (ar crochadh ón gcraen) nó córas rialaithe iargúlta raidió ceangailte agus a thástáil.



Céim 6: Cóireáil Dromchla agus Péinteáil

Ullmhú Dromchla:Déantar an struchtúr craein ar fad a lámhaigh- chun scála an mhuilinn, an meirge agus an slaig táthúcháin a bhaint, rud a chruthaíonn dromchla glan, garbh le haghaidh an ghreamaithe péinteála is fearr.

Príomháil:Cuirtear priméir choisctheach meirge i bhfeidhm díreach tar éis pléascadh chun ocsaídiú a chosc.

Péinteáil:Feidhmítear cótaí iomadúla de phéinte cruan thionsclaíoch ar ardchaighdeán. Is minic a bhíonn dath ag brath ar shonraíocht an chustaiméara nó ar ghnáthchleachtas monarchan (eg, oráiste/buí idirnáisiúnta le haghaidh infheictheachta). Cosnaíonn an próiseas péinteála an craein ó chreimeadh i dtimpeallachtaí tionsclaíocha.



Céim 7: Tástáil Glactha Monarchan (SAILL)

Sula ndéantar é a dhíchóimeáil le haghaidh loingsiú, déantar dianthástáil ar an gcraenach atá cóimeáilte go hiomlán.

Amharciniúchadh:Toisí a sheiceáil, cáilíocht táthaithe, agus cóimeáil.

Níl-Tástáil Luchtaithe:An craein, an tralaí agus an ardaitheoir a rith i ngach treo chun oibriú rianúil, luas ceart, agus feidhmiúlacht gach rialuithe agus lasca teorann a fhíorú.

Tástáil Ualach Statach:Ardaítear an t-ardaitheoir le hualach tástála25% níos mó ná an acmhainn rátáilte(de réir caighdeáin FEM/ISO). Coinnítear an t-ualach ar feadh 10-15 nóiméad chun dífhoirmiúchán struchtúrach, sláine táthú agus cumas coinneála coscáin a sheiceáil.

Tástáil Luchtaithe Dinimiciúla:Déantar an craein a oibriú le ualach tástála10% níos mó ná an acmhainn rátáilte. Déantar gach tairiscint a thástáil chun feidhmíocht a chinntiú faoi strus dinimiciúil.

Tástálacha Sábháilteachta Leictreach:Fíoraítear friotaíocht inslithe, leanúnachas talún, agus feidhmiú ceart gach stad éigeandála agus ciorcad sábháilteachta.



Céim 8: Díchóimeáil, Pacáistiú, agus Loingseoireacht

Tar éis dó saille a rith, déantar an craein a dhíchóimeáil go cúramach i gcodanna iniompair (príomh girders, carráistí deiridh, tralaí, painéil leictreacha).

Déantar na comhpháirteanna go léir a phacáistiú go gairmiúil agus a chosaint i gcoinne damáiste le linn idirthurais.

Seoltar chuig suíomh an chustaiméara iad, áit a ndéanfaidh foirne teicniúla iad a athchóimeáil agus a shuiteáil.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
