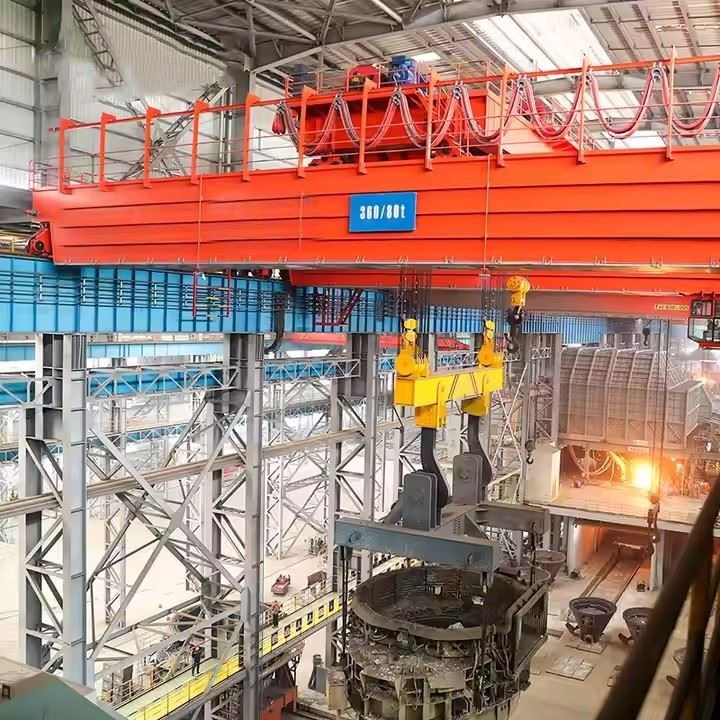

Craein Droichead Os cionn Girder Dúbailte Metallurgical

Buntáistí an Dearadh Girder Dúbailte le haghaidh Miotalóireacht

Cumas Ardaithe Níos Airde:Is féidir leis meáchain ollmhór na liacha móra a láimhseáil (100+ tonna go minic).

Cobhsaíocht Sármhaith:Cuirtear i gcoinne an taobh-fórsaí tarraingthe agus luascadh atá bunúsach i láimhseáil liach.

Spás do Chúntóirí:Soláthraíonn sé go leor spáis ar fhráma an tralaí le haghaidh feistí sábháilteachta breise, an dara ardaitheoir (cúnta), agus córais tiomána láidre.

Cur Chuige Hook Níos Fearr:Ligeann sé duán níos gaire-go-fhad uasteorainn, ag baint an airde is féidir a úsáid san fhoirgneamh.

Cumas Réise Níos faide:Níos éifeachtaí do na raonta leathana is gnách d’fhoirgnimh mhuilinn.

Craein Caighdeánach vs Metallurgical

Comhpháirteanna Croí: Iompar, Giarbhosca, Mótar, Caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 Bliain

Meáchan (KG): 2000 kg

Cigireacht físeáin ag dul as oifig:Arna chur ar fáil

Tuarascáil Tástála Innealra: Arna sholáthar

Dearadh: Bhíoma dúbailte

Éifeachtacht: éifeachtacht ard

Luas oibriúcháin: Oibriú ardluais

Cobhsaíocht: Feidhm frith-swing

Dath: Roghnach

Foinse Cumhachta: 110V / 220V / 230V / 380V / 440V, saincheaptha

Réise: 7.5-31.5m

1. Comhpháirteanna Droichead

Is é an droichead an struchtúr iompair príomhúil a théann trasna an chuain.

Príomhshraitheanna (2):Na príomh-léasanna cothrománacha atá mar dhroichead. I gcraenacha metallurgical, is gnách gur girders bosca táthaithe iad seo mar gheall ar a neart níos fearr agus a rigidity faoi ualaí troma dinimiciúla. Tá siad deartha chun seasamh in aghaidh casadh agus buckling dian ó ghluaiseacht tralaí ardaitheoir agus strus teirmeach.

Trucailí Deiridh (2):Na tionóil ag gach ceann den droichead ina bhfuil na rothaí, na himthacaí agus na mótair tiomána chun an craein iomlán a bhogadh feadh na rianta rúidbhealaigh.

Rothaí Droichid:Rothaí móra cruach brionnaithe breise deartha chun ualaí ollmhóra a sheasamh. Go minic, úsáidtear cumraíochtaí rotha dúbailte in aghaidh an trucail deiridh le haghaidh toilleadh níos airde.

Mótair Bridge Drive:Mótair chasmhóiminte ard, go hiondúil le tiomántáin iomarcacha (mótar amháin in aghaidh an trucail deiridh) chun gluaiseacht sioncronaithe a chinntiú agus cúltaca a sholáthar.

Coscáin Droichid:Teip-Cuirtear coscán sábháilte diosca nó caliper i bhfeidhm go huathoibríoch i gcás go gcailltear cumhacht.

Maolán Crane / tuairteora:Gléasanna ionsúite tromshaothair atá suite ar na trucailí deiridh chun fuinneamh a ionsú i gcás imbhuailte leis na stadanna deiridh.

2. Comhpháirteanna Tralaí

Iompraíonn an tralaí an mheicníocht ardaithe agus téann sé feadh ráillí ar bharr na girders is mó.

Fráma Tralaí:Fráma docht tógtha go mór a thacaíonn leis an ardaitheoir, a ghiaranna, a mhótair agus an druma rópa. Tá sé tógtha chun ualaí turrainge foircneacha ón liach a láimhseáil.

Mótar Tiomáint Tralaí:An mótar a chumhachtaíonn gluaiseacht an tralaí trasna an droichid. Feistithe le coscán sábháilte-teip.

Rothaí Tralaí:Rothaí móra cruach cruaite a ritheann ar na ráillí girder. Méadaítear líon na rothaí chun an t-ualach ollmhór a dháileadh.

3. Comhpháirteanna Aonaid Ardaithe

Is é seo croílár na craein metallurgical agus áit a bhfuil na gnéithe sábháilteachta is tábhachtaí suite.

Mótar Ardaithe:Mótar ardchumhachta, ardéifeachtúlachta atá deartha le haghaidh timthriallta tromshaothair (m.sh., NEMA Design D). Is minic a bhíonn sé rómhór don fheidhmchlár ualaí turrainge a láimhseáil agus rialú beacht a sholáthar trí Thiomántán Minicíochta Athraitheach (VFD).

Córas Coscánaithe Iomarcaíochta:

Coscán Bunscoile:Coscán diosca scaoilte le leictreachas teipthe{0}}sábháilte, earrach-suiteáilte ar an tseafta ardluais (seafta mhótair).

Coscán Tánaisteach/Éigeandála:An dara córas coscánaithe neamhspleách. Is féidir leis seo a bheith ina choscán meicniúil eile ar an bhfearas idirmheánach nó, níos tábhachtaí fós, aCoscán Diosca MótairnóCosán Sábháilteachta Éigeandálago díreach ar an -seafta ísealluais (seafta druma). Is é seo an teip deiridh chun stop a chur leis an ualach má tharlaíonn teip giarbhosca.

Giarbhosca Ardaithe:Giarbhosca helical tromshaothair, ilchéime atá deartha le haghaidh FEM M8 nó aicmiú tromshaothair dá samhail. Tá ardfhachtóir seirbhíse aige chun na hualaí turrainge ollmhóra a bhíonn i ndleacht an mhuilinn a ionsú.

Córas Droim / Rópa Reeving:

Droim:Druma mór eitrithe a bhfuil an rópa sreinge thart timpeall air. Tá sé deartha le cumas agus páirc leordhóthanach chun an rópa go léir a theastaíonn le haghaidh airde iomlán an ardaitheora a choinneáil gan sraitheanna a bhrú.

Rópa Sreang:Feidhmíocht speisialta, ardtéad frithsheasmhach-uainíochta. Is minic a dhéantar é le acroí rópa sreang neamhspleách (IWRC)agus bealaithe le -ramhar ardteochta chun teas radanta a sheasamh. Tá fachtóir sábháilteachta i bhfad níos airde aige ná rópaí caighdeánacha.

Bloc Luchtaithe / Tionól Hook:

Duán Sábháilteachta:Is é an príomhchrúca cruach cóimhiotail charbóin ard brionnaithe le alatch sábháilteachta meicniúil éigeantach. Cuireann an latch seo cosc ​​ar thrunnions an liach ó scaradh de thaisme.

Scaifeanna:-Scoireanna móra trastomhais (ulóga) chun caitheamh agus strus lúbthachta ar an rópa sreinge a laghdú.

Teorannóir Luchtaithe / Córas Cosanta Ró-ualaithe:Braiteoir an-chruinn (go minic cill ualach atá comhtháite sa bhioráin sheave nó an t-ancaireacht rópa) a thomhaiseann an meáchan ualaigh i gcónaí. Canfaidh sé aláram agus ansin gearrfaidh sé gluaisne ardúcháin má sháraítear ualach oibre sábháilte réamhshocraithe (SWL). Ní -soshannta é seo ar chrann liach.

4. Córais Leictreacha agus Rialaithe

Tiomántáin Minicíochta Athraitheacha (VFDs):Úsáidtear é le haghaidh gach tairiscint (ardaitheoir, tralaí, droichead). Soláthraíonn siad luasghéarú agus luasmhoilliú thar a bheith mín, rialú beacht micrea-luas (luas géar le haghaidh doirteadh), agus cosnaíonn siad mótair ó ualaí turrainge.

Rialaitheoir Loighic In-ríomhchláraithe (PLC):Inchinn an chrainn. Comhtháthaíonn sé rialú ar gach tairiscint, déanann sé monatóireacht ar chórais sábháilteachta (coscáin, ró-ualach, teorainneacha), agus soláthraíonn sé diagnóisic agus logáil lochtanna.

Comhéadan Rialaithe:

Cabán an Oibreora:Inslithe go mór agus-aerchóirithe chun an t-oibreoir a chosaint ó theas foircneach. Feistithe le fuinneoga móra teasdhíonacha don infheictheacht optamach. Is é an máistir-lasc alasc fear marbh-a éilíonn brú leanúnach ón oibreoir.

Cianrialú Raidió:Ligeann sé don oibreoir an craein a rialú ón urlár, ag roghnú an pointe amhairc is sábháilte ar shiúl ó theas, múch, agus criosanna splancacha féideartha.

Aonad Cumhachta Éigeandála (EPD):Córas criticiúil, neamhspleách (cumhacht hidrálach nó cadhnra go minic) a théann i ngleic le cliseadh cumhachta iomlán. Ligeann sé don oibreoir an t-ualach a ísliú go mall agus cosc ​​a chur ar thubaiste “reo-isteach” nuair a soladaíonn miotail leáite sa liach.

Córas Festoon / Ríl Cábla:Córais tromshaothair chun comharthaí cumhachta agus rialaithe a sheachadadh feadh an droichid agus chuig an tralaí. Faoi iamh agus cosanta ó theas agus smionagar.

5. Cosaintí Speisialaithe

Sciathanna Teasa:Leatháin d'ábhar teasfhulangacha nó cóimhiotail speisialta suite idir an liach agus an struchtúr craein chun na girders, an tralaí agus na comhpháirteanna leictreacha a chosaint ó theas radanta.

Córas Péinte Ardteochta-:Córais péinte il-chiseal, eapocsa-bunaithe, since{-atá deartha chun dul i ngleic le timthriall teirmeach leanúnach gan scamhadh ná díghrádú.

Lasca Teorainn:Trom{0}}dualgas, teip-lasca teorann sábháilte don uasteorainn taistil (chun cosc ​​a chur ar-ardaithe) agus críoch a chur le taisteal do ghluaisne droichid agus tralaí.

sceitse

Príomh-theicniúil

1. Sábháilteacht Gan Chomhoiriúnú agus Maolú Riosca

Córais Sábháilteachta Iomarcacha:An buntáiste sainithe. Cinntíonn déchoscán, tiomántáin chúltaca, agus teorannóirí ró-ualaithe nach n-eascróidh timpiste tubaisteach as cliseadh comhpháirte amháin (m.sh. liach de mhiotal leáite a ligean).

Cumhacht Éigeandála Síos (EPD):Cuireann sé cosc ​​ar chás "reo{0}}i" ina soladaíonn miotail leáite sa liach le linn briseadh cumhachta, rud a d'fhéadfadh moill ollmhór a chur ar tháirgeadh agus damáiste trealaimh.

Rialú Beacht:Ligeann cumais micrealuais (luas sciobtha) d’oibreoirí ainlithe íogaire a dhéanamh, ar nós miotail leáite a dhoirteadh isteach i múnla, le fíorchruinneas, rud a íoslaghdaíonn an baol doirte agus splancscáileáin.

2. Iontaofacht Superior agus Aga fónaimh

Tógáil Ghairbh:Tógtha le comhpháirteanna tromshaothair (aicme dleachta FEM M8, cruach de ghrád ard) chun ualaí turrainge foircneacha, teas dian, agus timpeallachtaí scríobacha a sheasamh. Laghdaíonn sé seo miondealuithe gan choinne.

Ardchosaintí-Teochta:Cosnaíonn sciatha teasa, líneálacha teasfhulangacha, agus péinteanna speisialta comhpháirteanna ríthábhachtacha ó dhíghrádú, ag leathnú a saol seirbhíse agus ag cothabháil iontaofacht.

Deartha do Dhéine:Roghnaítear gach comhpháirt, ón rópa sreinge go dtí na himfháluithe leictreacha, le haghaidh timpeallacht chrua muileann, rud a fhágann go mbíonn níos lú ama gan stad le haghaidh deisiúcháin agus cothabhála.

3. Táirgiúlacht agus Éifeachtúlacht Feabhsaithe

Láimhseáil Ualaí Móra:Tá ar a gcumas ualaí an-troma a ardú agus a bhogadh (na céadta tonna go minic) nach féidir a láimhseáil ar aon mhodh eile laistigh de mhuileann.

Comhtháthú Próisis:Ní chun míreanna a bhogadh amháin atá siad; tá siad lárnach don phróiseas metallurgical féin (m.sh., cnagadh foirnéise, ag stealladh isteach casters leanúnach). Tá a rialú réidh riachtanach le haghaidh cáilíocht an táirge agus éifeachtúlacht próisis.

Solúbthacht:Is féidir le craein amháin freastal ar ilfheidhmeanna laistigh dá limistéar oibriúcháin, mar shampla foirnéis a mhuirearú, miotail leáite a bhogadh, agus láimhseáil potaí slaig.

4.-Luach Eacnamaíoch Fadtéarmach (Costas Iomlán Úinéireachta Níos ísle)

Marthanacht:Cé go bhfuil an costas tosaigh ard, bíonn saolré oibríochta i bhfad níos faide mar thoradh ar a dtógáil láidir ná na craenacha caighdeánacha faoi na coinníollacha céanna.

Costais Aga Laghdaithe:Mar gheall ar an gcostas ollmhór a bhaineann le líne táirgthe a stopadh (m.sh., is féidir le siopa leá cruach na mílte dollar in aghaidh na huaire a chailleadh) infheistíocht fhónta a dhéanamh in iontaofacht craein mhiotaleolaíochta. Is féidir le cosc ​​​​a chur ar thimpiste mhór amháin íoc as gnéithe préimhe na craein.

5. Rialú Oibreora Feabhsaithe agus Eirgeanamaíocht

Roghanna Rialaithe Il:Ligeann roghanna ar nós cabanna inslithe, aeroiriúnaithe agus cianrialtáin raidió d’oibreoirí oibriú ón suíomh is sábháilte agus is eirgeanamaíochta, amach ó theas, múch, agus criosanna contúirte féideartha.

Oibriú Smooth:Cinntíonn rialuithe VFD luasghéarú agus luasmhoilliú réidh, ag laghdú luascadh ualach agus ag déanamh socrúcháin beacht níos éasca, rud a laghdaíonn tuirse an oibreora.

Tá na craenacha seo saintógtha le haghaidh tascanna sonracha, ard-geallta i dtáirgeadh miotail agus i dteilgcheártaí.

Iarratas Bunscoile: Láimhseáil Miotail Leáite

Iompar Ladle:An t-iarratas is tábhachtaí. liacha ag gluaiseacht líonadh le iarann ​​​​nó cruach leáite ón bhfoirnéis leá (m.sh., Bunúsach Ocsaigin Foirnéise, Leictreach Arc Foirnéise) go dtí an chéad chéim próiseála eile.

Cnagadh foirnéise:Liach folamh a chur faoi pholl sconna na foirnéise chun sreabhadh an mhiotail leáite a fháil.

Ag stealladh:Miotal leáite a aistriú ó liach iompair go:

Meaisín Réitigh Leanúnach:Ag stealladh isteach i tundish chun tús a chur leis an bpróiseas réitigh.

Múnlaí Tinne:Ag stealladh isteach i múnlaí chun tinní a fhoirmiú.

Múnlaí Patrún:I dteilgcheárta, ag stealladh isteach i múnlaí chun teilgin a chruthú.

Iarratais Thánaisteacha: Ábhar Te agus Láimhseáil Próisis

Muirearú Foirnéise:Ag luchtú amhábhar (dramh-mhiotal, muc-iarann, cóimhiotail) isteach sa foirnéis leá.

Láimhseáil Pota Slag:Ardú, iompar, agus tipping potaí móra líonadh le fotháirge slaig leáite an phróisis bruithnithe.

Aistriú miotail te:Coimeádáin de mhiotal leáite a bhogadh idir réimsí próisis éagsúla (eg, ó fhoirnéis soinneáin go carr nó meascthóir torpedo).

Láimhseáil Stoc Te:Láimhseáil-táirgí teochríochnaithe mar leaca cruach, cornaí, nó billéid ón bpróiseas réitigh nó rollta go leapacha fuaraithe nó stóras.

An próiseas déantúsaíochta aCraein droichead réitigh metallurgical QDYi gceist le rialú cáilíochta dian agus innealtóireacht speisialaithe chun marthanacht, friotaíocht teasa, agus sábháilteacht a chinntiú. Seo thíos miondealú céim-ar-chéim ar an nós imeachta táirgthe:

1. Dearadh & Innealtóireacht

Anailís Ualach & Timpeallachta– Ríomhaireachtaí le haghaidhtoilleadh ardaithe (5–500+ tonna), réise, agus friotaíocht teasa.

Samhaltú CAD/3D– Dearadh struchtúrach, ionsamhlúcháin struis (FEA), agus comhlíonadhcaighdeáin ISO, FEM, nó GB.

Saincheapadh– Comhtháthaítear gnéithe roghnacha (phromhadh ar phléascadh, ardaitheoirí inslithe, uathoibriú).

2. Roghnú & Ullmhúchán Ábhar

Príomhshráidirí & Carráistí Deiridh– Cruach -ard-neart (Q345B, Q460C) nó cruach cóimhiotail resistant a théamh.

Rópaí Sreanga & Duáin– Speisialtacruach cóimhiotail chóireáilte(do láimhseáil miotail leáite).

Comhpháirteanna Leictreacha– Cáblaí ardteochta, mótair agus ábhair inslithe.

3. Déantúsaíocht na bPríomh-Chomhpháirteanna

A. Tógáil Croíle Droichid

Gearradh & Táthú– plasma CNC/gearradh léasair le haghaidh beachtas;táthú stua báite (SAW)le haghaidh ailt-ard-neart.

Cóireáil Teasa– Strus-anáil a mhaolú chun dífhoirmiúchán a chosc.

Meaisínithe– Druileáil, muilleoireacht, agus meilt dromchla le haghaidh cruinneas tionóil.

B. Ardaitheoir & Tionól Tralaí

Ardaitheoir Droim & Giarbhosca– Meaisínithe le haghaidh oibriú rianúil; thástáil faoi1.25x ualach rátáil.

Teas{0}}Coscáin Frithsheasmhacha– Diosca dé nó coscáin leictreamaighnéadacha chun teip a choinneáil sábháilte.

Duán Ladle & Latch Sábháilteachta– Brionnaithe agus tástáil ultrasonaic le haghaidh scoilteanna.

C. Trucailí Deiridh & Córas Rúidbhealaigh

Meaisínithe Rothaí & Iarnróid– Rothaí cruach cruaite le saolré fada a chaitheamh.

Mótair Tiomána & Laghdaitheoirí– Feistithe lemeicníochtaí in aghaidh-skidle haghaidh ualaí troma.

4. Comhtháthú Córas Leictreach & Rialaithe

Córas Barra Festoon/Seoltóra– Maidir le soláthar cumhachta feadh an rúidbhealaigh.

Tiomántáin Minicíochta Athraitheacha (VFDs)– Le haghaidh rialú luais réidh agus éifeachtúlacht fuinnimh.

Ciorcaid Shábháilteachta– Braiteoirí ró-ualaithe, lasca teorann, agus stad éigeandála.

Rialuithe Oibreora– siogairlín, cábáin, nócórais chianda/uathoibríoch.

5. Cóireáil Dromchla & Cosaint Creimeadh

Grinnscríobtha (Grád 2.5 SA)– Baintear meirge agus feabhsaíonn sé greamaitheacht péinte.

Ard-Péinteáil Teocht/Cumhdach– Sinc-primer saibhir + teas-márchóta frithsheasmhach (suas go dtí800 céim).

Insliú Comhpháirt Chriticiúil– Snáithíní ceirmeacha nó bratuithe teasfhulangacha ar chrúcaí agus rópaí.

6. Tionól & Tástáil

A. Réamh-Seiceálacha Tionóil

Iniúchadh toise ar girders, tralaí, agus carráistí deiridh.

Ailíniú ráillí rúidbhealaigh agus rianta craein.

B. Tástáil Luchtaithe (De réir Chaighdeáin ISO 4310 / GB)

Níl -Tástáil Luchtaithe– Seiceálann sé feidhmeanna mótair, coscáin agus taistil.

Tástáil Ualach Statach – Cumas rátáilte 1.25xar feadh 10+ nóiméad.

Tástáil Ualach Dinimiciúla – Cumas rátáilte 1.1xle gluaiseachtaí arís agus arís eile.

Tástáil Coscáin Éigeandála– Teipeann-meicníochtaí sábháilte a fhíorú.

C. Bailíochtú Friotaíocht Teasa (Do Chraenacha Teilgcheárta)

Nochtadh ardteochta insamhlaithe (más gá).

7. Pacáistiú & Seachadadh

Díchóimeáil (más gá)– I gcás craenacha móra, seoltar comhpháirteanna ar leithligh.

Pacáistiú Frithchreimeadh-– Scannán VCI nó triomadóir le haghaidh iompair thar lear.

Doiciméadúchán- Lámhleabhair, tuarascálacha tástála, agus deimhnithe (CE, ISO, GOST, etc.).

8. Suiteáil & Coimisiúnú (Ar-Suíomh)

Ailíniú rúidbhealaigh agus craein a athchóimeáil.

Tástáil ualaigh deiridh agus oiliúint oibritheora.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
