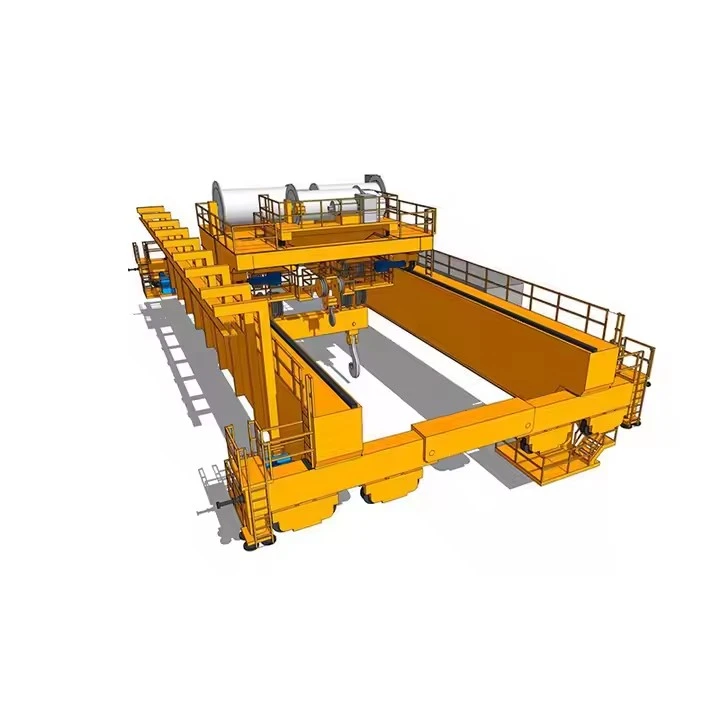

Taisteal Craein Lastuas

Buntáistí

Optamú Spáis

Úsáideann sé spás lasnairde, ag coinneáil achar urláir soiléir

Lorg íosta i gcomparáid le craenacha soghluaiste

Láimhseáil Beachtais

Suíomh ualaigh réidh (cruinneas ± 10mm)

Ideal le haghaidh ualaí íogair nó ardluacha

Éifeachtúlacht Sreafa Oibre

Laghdaíonn sé an t-am láimhseála ábhair 50-70%

Cumasaíonn sé seo díreach-in-phróisis déantúsaíochta

Gnéithe Sábháilteachta

Teip-coscáin shábháilte

Cosaint ró-ualach

Córais stad éigeandála

Córais frith-imbhuailte (do chraenacha iolracha)



Tréithe Oibriúcháin

Cumas Luchtaithe: 1 tonna go 500+ tonna

Réise: 10-35 méadar de ghnáth (réisí saincheaptha ar fáil)

Airde Ardaithe: Suas le 30+ méadar

Luasanna Taistil:

Droichead: 10-60 m/nim

Tralaí: 5-30 m/nim

Ardaitheoir: 0.5-10 m/nim

A ag taisteal craein lasnairdecomhdhéanta d’ilchodanna comhtháite a oibríonn le chéile chun láimhseáil ábhar atá sábháilte agus éifeachtach a sholáthar. Seo miondealú mionsonraithe ar na príomhchodanna go léir agus a bhfeidhmeanna:

1. Comhpháirteanna Struchtúrtha Príomhúla

Struchtúr an Droichid

Príomhghoirt(í)- Bosca singil nó bosca dúbailte-Cineál bíomaí a théann trasna an réimse oibre

crios singil: Le haghaidh ualaí níos éadroime (suas le 20 tonna)

Crios dúbailte: Le haghaidh ualaí níos troime (20-500+ tonna)

Trucailí Deireadh- Frámaí cruach le rothaí a ghluaiseann feadh ráillí rúidbhealaigh

Cuir san áireamh mótair tiomána, coscáin, agus cóimeálacha roth

Caighdeán gléasanna frith-ráileála



Córas rúidbhealaigh

Bíomaí rúidbhealaigh- Líoma cruach throm I-nó bíomaí bosca a thacaíonn leis an gcraenach

Cumraíochtaí atá ag rith (is coitianta) nó faoi bhun-

Ráillí Rúidbhealaigh- Rianta cruach beachta (caighdeáin ASCE nó DIN de ghnáth)

Colúin Tacaíochta- Postálacha cruach struchtúracha nó colúin tógála

D’fhéadfadh bracing seismeach i gcriosanna crith talún a bheith san áireamh

2. Meicníocht Ardaithe

Aonad Ardaithe

Ardaitheoir Leictreach(is coitianta):

Mótar giaráilte le coscáin druma nó diosca

Téad sreang nó meán ardaithe slabhra

Rátáilte do thimthriall sainiúil dleachta (H3-H4 coitianta)

Ardaitheoir Hiodrálacha(le haghaidh ualaí troma):

Córas ardaithe atá bunaithe ar shorcóir

Úsáidtear é i muilte cruach agus teilgcheárta

Tionól Tralaí

Tralaí Mótaraithe:

Mótar tiomáint le laghdaitheoir luais

Rothaí taistil le flanges

Rollóirí treorach le haghaidh gluaiseacht rianúil

Tralaí Lámhleabhar(dleacht éadrom amháin)



3. Córais Tairisceana

Córas Tiomána Droichid

Mótair Tiomána(2-4 mhótair go hiondúil)

AC nó DC faoi thiomáint

Cumhacht coitianta: 3-chéim 415V 50Hz nó 480V 60Hz

Laghdaitheoirí Luas- Giarbhoscaí a bhfuil an cóimheas cuí acu

Tionóil Rothaí- Rothaí cruach brionnaithe le snáitheanna inathsholáthair

Córas Tiomáint Tralaí

Comhpháirteanna cosúla le tiomáint droichead ach ar scála níos lú

D’fhéadfadh teicneolaíocht frith-sway a bheith san áireamh

4. Córais Rialaithe & Leictreach

Seachadadh Cumhachta

Córas Festoon- Bainistíocht cábla le haghaidh cumhachta gluaiseachta

Barraí Seoltóra- Ráillí cumhachta iniata (do thromshaothair)

Córas Barra Bus(do chraenacha an-mhór)



Gléasanna Rialaithe

Stáisiún Rialaithe siogairlín:

IP65 rátáilte do thimpeallachtaí tionsclaíocha

Stop éigeandála, rialú luais

Cianrialú Raidió:

Teicneolaíocht hopping minicíochta 2.4GHz

Córais rátáilte sábháilteachta ar fáil

Rialú cábáin(do chraenacha an-mhór)

5. Comhpháirteanna Sábháilteachta

Monatóireacht Luchtaithe

Cealla Luchtaigh- Chun meáchan a thomhas

Athraigh Teorainn Ró-ualaithe - Prevents >110% ualach rátáil

Sábháilteacht Gluaiseachta

Córais Maoláin & Tuairteora- Deireadh-de-chosaint taistil

Córais Frith{0}Iompaithe- Le haghaidh craenacha iolracha

Lasca Teorainn- Gach ais gluaiseachta

Córais Éigeandála

Teip-Safe Coscáin- Earrach-i bhfeidhm, scaoiltear go leictreach

Ciorcaid Stop Éigeandála- Córais as feidhm

Cosaint Undervoltage

6. Comhpháirteanna Roghnacha

Gnéithe Speisialtachta

Scálaí Craein- Meá chomhtháite

Pacáistí Uathoibrithe- Rialú PLC, suíomh

Soilse Oibre faoi stiúir- Le haghaidh réimsí solais íseal

Córais Téimh- Le haghaidh timpeallachtaí fuara

Pacáistí Timpeallachta Speisialta

Pléascadh{0}}Cruthúnas- Le haghaidh limistéar guaiseach

Creimeadh-Resistant- Timpeallachtaí mara

-Teocht ard- Feidhmchlár teilgcheárta

sceitse

Príomh-theicniúil





Cuireann craenacha lastuas taistil buntáistí iomadúla ar fáil d’fheidhmeanna tionsclaíocha agus tráchtála, rud a fhágann go bhfuil siad fíor-riachtanach in oibríochtaí láimhseála ábhar. Seo iad na príomhbhuntáistí:

1. Cumas Luchtaithe Ard & Láimhseáil Beachtais

Raon Cumais: Ó1 tonna go 500+ tonna, oiriúnach le haghaidh ualaí éadrom agus thar a bheith trom araon.

Rialú Beachtais: Oibriú go réidh leCruinneas suite ±10mm, oiriúnach le haghaidh ualaí íogair nó ardluacha.

2. Úsáid Spáis is Fearr

Gan Bhac ar an Urlár: Feidhmíonn sé lastuas, ag coinneáil spás talún saor in aisce le haghaidh oibríochtaí eile.

Clúdach Iomlán: Bogann feadh rúidbhealaí a chlúdach anfad iomlán agus leitheadde spás oibre.

3. Éifeachtúlacht & Táirgiúlacht fheabhsaithe

Láimhseáil Ábhar níos tapúla: Laghdaíonn sé saothair láimhe agus luasann sé sreabhadh oibre trí50-70%.

Uathoibriú{0}}Réidh: Is féidir a chomhtháthú lerialuithe PLC, rianú RFID, agus córais robotic.

4. Gnéithe Sábháilteachta Feabhsaithe

Cosaint Overload: Cosc ar ardú thar acmhainn rátáilte.

Córais Frith{0}Iompaithe: Cinntíonn sé oibriú sábháilte nuair a úsáidtear craenacha iomadúla.

Teip-Safe Coscáin: Earrach-tá coscáin fheidhmeacha ag gabháil le linn caillteanas cumhachta.

5. Marthanacht & Cothabháil Íseal

Tógáil Láidir: Déanta as cruach-grád ard lebratuithe-resistantacha creimthe.

Saol Seirbhíse Fada: Is féidir le craenacha a chothabháil i gceart go deireanach25-30+ bliana.

Dearadh Modúlach: Éasca le comhpháirteanna a dheisiú nó a uasghrádú.

6. Customizable do Riachtanais Sonracha

Réise agus Airde Inchoigeartaithe: Is féidir é a chur in oiriúint do leagan amach saoráidí éagsúla.

Cumraíochtaí Speisialaithe: Ar fáil le haghaidhtimpeallachtaí guaiseacha, ardteochta nó creimneach.

7. Costas-Oibríocht Éifeachtach

Costais Saothair Íochtarach: Laghdaíonn sé brath ar fhorklifts agus obair láimhe.

-Mótair atá Tíosach ar fhuinneamh: Íoslaghdaíonn tiomántáin rialaithe VFD-nua-aimseartha tomhaltas cumhachta.





Úsáidtear craenacha lastuas taistil ar fud na dtionscal éagsúla mar gheall ar a solúbthacht agus a n-éifeachtúlacht. Seo thíos na feidhmchláir is coitianta:

1. Gléasraí Déantúsaíochta & Tionóil

Tionscal Feithicleach: Frámaí carr ardaithe, innill, agus múnlaí troma.

Déantúsaíocht Innealra: Láimhseáil meaisíní móra CNC agus trealamh tionsclaíoch.

2. Trádstóráil & Loighistic

Ag Luchtú/Díluchtú: Bogadh pailléid trom, coimeádáin, agus racaí stórála.

Díreach-in-Am (JIT) Córais: Ábhair a shuíomh go héifeachtach le haghaidh línte táirgeachta.

3. Próiseáil Cruach & Miotail

Muilte Cruach: Iompar cornaí, leaca, agus liacha miotail leáite.

Teilgcheártaí: Teilgin a láimhseáil agus bás a fháil i dtimpeallachtaí ardteasa.

4. Giniúint Cumhachta & Tionscal Trom

Suiteáil Tuirbín: Gineadóirí agus rotors ollmhóra a ardú agus a shuíomh.

Plandaí Núicléacha: Láimhseáil ábhair radaighníomhacha le craenacha speisialaithe.

5. Aeraspáis & Cosaint

Tionól Aerárthaí: Sciatháin ag gluaiseacht, ailt fuselage, agus innill.

Longthógáil: Comhpháirteanna móra long a shuiteáil i duganna tirim.

6. Tógáil & Bonneagar

Láimhseáil Coincréite Réamhdhéanta: Deighleoga réamhtheilgthe móra a iompar.

Tógáil Droichid: girders cruach suite agus ábhair throma.

7. Mianadóireacht & Innealra Trom

Cothabháil Tochail & Brúiteora: Trealamh mianadóireachta ollmhór ardaithe.

Próiseáil Mianra: Láimhseáil méine agus mórchóir ábhair.



An nós imeachta táirgthe le haghaidh aCraein Lastuas Girder Dúbailte 45 tonnaTá roinnt eochairchéimeanna i gceist, ón dearadh go dtí an tástáil deiridh. Anseo thíos tá forbhreathnú mionsonraithe ar chéim-céim:

---

1. Dearadh & Innealtóireacht

Ríomh Luchtaigh & Réise: Socraigh toilleadh craein (45 tonna), réise (fad idir ráillí), airde ardaithe, agus timthriall dualgais (aicmiú FEM/ISO).

Dearadh Struchtúrtha:

Príomhchrónáin (cineál-bosca nó dearadh truss)

Carráistí deiridh (do ghluaiseacht feadh ráillí)

Meicníocht ardaitheoir agus tralaí

Dearadh Leictreach & Meicniúil:

Cumhacht mótair, giarbhosca, coscáin, agus córas rialaithe

Sreangú, siogairlín/cianrialtán raidió, nó oibriú cábáin

Bogearraí & Insamhladh: Anailís Eilimint Chríochnaithe (FEA) le haghaidh tástála struis.

---

2. Soláthar Ábhar

Plátaí & Próifílí Cruach: Cruach -ardchaighdeán Q235B/Q345B le haghaidh giléir.

Comhpháirteanna Leictreacha: Mótair (ardaitheoir/taistil), coscáin, lasca teorann, agus painéil rialaithe.

Páirteanna Meicniúla: Rothaí, giaranna, rópaí sreinge, crúcaí agus imthacaí.

---

3. Déantúsaíocht na bPríomh-Chomhpháirteanna

A. Déantúsaíocht Girder Dúbailte

Gearradh & Táthú: gearradh plasma CNC le haghaidh cruinneas; táthú stua báite uathoibríoch (SAW) le haghaidh girders.

Tionól: Ailínigh agus táthú girders le carráistí deiridh.

Pléascadh & Péinteáil Shot: Cóireáil frith-meirge (primer + topcoat).

B. Ardaitheoir & Tionól Tralaí

Meicníocht Ardaitheoir:

Ardaitheoir téad sreang leictreach 45 tonna (nó ardaitheoir slabhra).

Druma, mótair, giarbhosca, agus cóimeáil coscáin.

Fráma Tralaí: Déantúsaíocht agus gléasadh rothaí, mótair agus ráillí.

C. Carráistí Deiridh

Tógáil Fráma: Cruach táthaithe le tionóil roth.

Maoláin & Tuairteoirí: Suiteáil le haghaidh cosanta imbhuailte.

---

4. Suiteáil Córas Leictreach

Sreangú & Rialuithe:

Soláthar cumhachta (AC 3-chéim)

Tiomántáin Minicíochta Athraitheacha (VFDs) le haghaidh oibriú rianúil

Córas siogairlín/cianrialaithe

Feistí Sábháilteachta:

Teorantóir ró-ualaithe

Lasca teorann (taisteal uachtarach/íseal)

Stad éigeandála

---

5. Cóimeáil & Comhtháthú

Girders a Thógáil: Cuir girders dúbailte ar charráistí deiridh.

Suiteáil Tralaí & Ardaitheoir: Tralaí seasamh idir girders; ardaitheoir slán.

Ailíniú Iarnróid: Cinntigh go bhfuil ráillí rúidbhealaigh cothrom agus comhthreomhar.

---

6. Tástáil & Rialú Cáilíochta

A. Tástáil Monarcha (Roimh Loingsiú)

Níl -Tástáil Luchtaithe: Craein a reáchtáil gan ualach chun gluaiseacht, coscáin agus rialuithe a sheiceáil.

Tástáil Luchtaigh:

Tástáil Statach: 1.25 × ualach rátáil (56.25 tonna) ar feadh 10 nóiméad.

Tástáil Dinimiciúla: 1.1 × ualach rátáil (49.5 tonna) le gluaiseachtaí.

Seiceálacha Sábháilteachta: Fíoraigh lasca teorann, stad éigeandála, agus cosaint ró-ualaithe.

B. Tástáil Suíomh ar-(Tar éis Suiteáil)

Ath{0}}tástálacha lódála a reáchtáil faoi mhaoirseacht an chustaiméara.

---

7. Péinteáil & Cosaint Creimeadh

Cumhdach Deiridh: -péint fhrithsheasmhach don aimsir (m.sh., since eapocsa-primer saibhir).

Marcanna: Lipéid le haghaidh toilleadh ualaigh, rabhaidh, agus faisnéis faoi mhonaróir.

---

8. Pacáistiú & Seachadadh

Díchóimeáil (más gá): Le haghaidh iompair éasca.

Pacáistiú: Timfhilleadh uiscedhíonach le haghaidh loingseoireachta farraige / talún.

---

9. Suiteáil & Coimisiúnú (Ar-Suíomh)

Cigireacht Bhíoma Rúidbhealaigh: Ailíniú cuí agus neart a chinntiú.

Tionól Crane: Athchóimeáil girders, ardaitheoir, agus córais leictreacha.

Tástáil Deiridh: Déan tástálacha ualaigh agus oiliúint oibritheora.

Amharc ceardlann:

Tá ardán bainistíochta trealaimh Chliste suiteáilte ag an gcuideachta, agus tá 310 tacair (tacar) de róbait láimhseála agus táthú suiteáilte aici. Tar éis don phlean a bheith críochnaithe, beidh níos mó ná 500 sraith (tacair), agus sroichfidh an ráta líonraithe trealaimh 95% . 32 línte táthú curtha in úsáid, tá sé beartaithe 50 a shuiteáil, agus tá ráta uathoibrithe an líne táirge iomlán bainte amach 85%.
