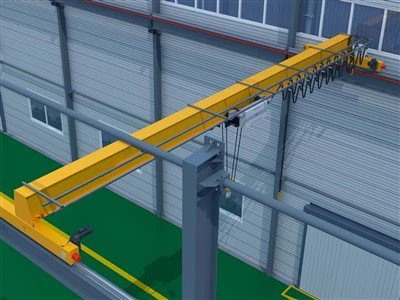

Ardaitheoir EOT Crane

Is gléas riachtanach ardaithe é ardaitheoir Craein EOT (Taisteal Leictreach Leictreach) atá deartha le haghaidh feidhmchlár tionsclaíoch. Úsáidtear é chun ualaí troma a ardú, a ísliú agus a bhogadh go sábháilte agus go héifeachtúil i dtionscail éagsúla amhail déantúsaíocht, tógáil, loighistic, agus tógáil long. Tá an t -ardaitheoir suite ar chóras craein lasnairde, agus tá ról ríthábhachtach aige i láimhseáil ábhair, i sreabhadh oibre a bharrfheabhsú, agus i dtáirgiúlacht a mhéadú.

Tá cáil ar ardaitheoirí Crane EOT as a n -ard -marthanacht, a n -oibriú réidh, agus a ngnéithe sábháilteachta ardleibhéil. Le samhlacha éagsúla ar fáil, lena n-áirítear ardaitheoirí rópa sreinge, ardaitheoirí slabhra, ardaitheoirí cruthúnas pléasctha, agus ardaitheoirí íseal-seomra, freastalaíonn siad ar raon leathan riachtanas ardaithe.
Tá tréithe ardéifeachtúlachta, sábháilteachta agus marthanachta ag an trealamh, agus is féidir leis riachtanais timpeallachtaí agus ualaí éagsúla oibre a chomhlíonadh. Mar gheall ar a chóras rialaithe ard, cumas láidir ualach agus modh oibríochta cliste, is trealamh láimhseála ábhair fíor-riachtanach é i dtáirgeadh tionsclaíoch nua-aimseartha.

Inneall Croí -Chomhpháirteanna, Mótar, Gear

Áit tionscnaimh Henan, an tSín

Barántas 2 bhliain

Meáchan (kg) 1550 kg

Cumas Ardaithe 16 Tonna

Meicníocht ardaithe ardaitheoir na hEorpa ardaitheoir

Luas ardaithe 0. 8\/5m\/min

Voltas Tionsclaíoch 380V50HZ3P nó riachtanais na gcustaiméirí

Modh rialaithe pendant+iargúlta (saincheaptha)

Dleacht oibre A5

Teocht oibre -25 ~ {+40 Céim

Lóistíocht Monarcha\/Trádstórais Iarratais\/Clós Lastais

Riachtanais chustaiméirí datha

1.main bhíoma

1) Is comhpháirt struchtúrach ríthábhachtach é an príomh -bhíoma de ardaitheoir Craein EOT (Taisteal Leictreach Leictreach) a thacaíonn leis an ardaitheoir agus a chuireann ar chumas láimhseáil ábhair shábháilte agus éifeachtach. Tá sé mar chnámh droma an chórais craein, ag cinntiú cobhsaíochta, cumas ualach, agus gluaiseacht réidh an ardaitheoir feadh an réise.

2) Deartha le haghaidh neart ard, marthanacht, agus cruinneas, tá ról ríthábhachtach ag an bpríomh -bhíoma in iarratais ardaithe thionsclaíoch, lena n -áirítear déantúsaíocht, muilte cruach, clóis long, stórais, agus suíomhanna tógála. Braitheann an cineál príomh-bhíoma a úsáidtear ar chumraíocht an chraein, lena n-áirítear dearaí aon-girder, girder dúbailte, agus de chineál bosca.

3) Is comhpháirt bhunúsach é príomh -bhíoma ardaitheoir Craein EOT a chinntíonn sláine struchtúrach, éifeachtúlacht oibríochtúil, agus sábháilteacht ardaithe. Le roghanna saincheaptha, ábhair ard-neart, agus innealtóireacht bheachtais, tá ár bpríomh-bíomaí deartha chun freastal ar riachtanais éilitheacha na dtionscal éagsúil.

2. Córas a chur ar siúl

1) Is é córas tógála ardaitheoir Craein EOT (Leictreach Taisteal Leictreach) an lár -mheicníocht atá freagrach as ualaí a ardú, a ísliú agus a choinneáil le linn oibríochtaí láimhseála ábhair. Déantar é a innealtóireacht le haghaidh ardéifeachtúlachta, beachtais, agus sábháilteachta, ag cinntiú gluaiseacht réidh rudaí troma in iarratais thionsclaíocha amhail déantúsaíocht, longthógáil, stórais, tógáil, agus plandaí cruach.

2) Is éard atá sa chóras ardaithe ná roinnt príomh -chomhpháirteanna, lena n -áirítear an mótar leictreach, an rópa sreinge nó an slabhra, an druma, an giarbhosca, na coscáin, agus an crúca ardaithe, iad uile ag obair le chéile chun oibríocht ardaithe iontaofa agus rialaithe a sholáthar.
3) Is comhpháirt chriticiúil é córas tógála ardaitheoir Crane EOT a chinneann éifeachtúlacht, sábháilteacht agus iontaofacht oibríochtaí tógála tionsclaíocha. Le hardteicneolaíocht mótair, ábhair ard-neart, agus gnéithe sábháilteachta cliste, soláthraíonn ár gcórais ardaithe feidhmíocht eisceachtúil i dtimpeallachtaí oibre éilitheacha.

.iompar

1) Is comhpháirt struchtúrach agus mheicniúil ríthábhachtach é an t -iompar deiridh ar ardaitheoir Craein EOT (lasnairde leictreach) a thacaíonn leis an bpríomh -bhíoma agus a chuireann ar chumas an chraein gluaiseacht feadh na ráillí rúidbhealaigh. Tá ról lárnach aige maidir le taisteal réidh, cobhsaí agus éifeachtach a chinntiú ar an gcraein ar fud an cheantair oibre.

2) atá deartha le haghaidh marthanacht, beachtais, agus cumas ualach, is éard atá sa charr deiridh ná struchtúir chruach ard-neart, mótair tiomána, rothaí, agus maoláin. Tá sé ar fáil i bhfoirmíochtaí éagsúla, lena n-áirítear dearaí aon-girder, dúbailte, agus dearaí saincheaptha, chun freastal ar iarratais thionsclaíocha éagsúla.
3) Is cuid chriticiúil é an t -iompar deiridh de ardaitheoir Crane EOT, ag soláthar gluaiseachta réidh, cobhsaíocht ualach, agus feidhmíocht iontaofa. Le hábhair ard-neart, innealtóireacht bheachtais, agus gnéithe sábháilteachta ardleibhéil, tógtar ár carráistí deiridh le haghaidh feidhmeanna tionsclaíocha tromshaothair.

Meicníocht Taistil 4.Cane

1) Is córas ríthábhachtach é an mheicníocht taistil craenach i ardaitheoir craein EOT (lasnairde leictreach), atá freagrach as gluaiseacht chothrománach an chraein feadh na bíomaí rúidbhealaigh. Cuireann an mheicníocht seo ar chumas an chraein ualaí troma a iompar go héifeachtúil agus go sábháilte thar limistéar oibre ainmnithe, mar shampla monarchana, stórais, plandaí cruach, clóis long, agus suíomhanna tógála.

2) Deartha le haghaidh oibriú réidh, rialú beachtais, agus marthanacht ard, is éard atá sa mheicníocht taistil ná mótair tiomána, laghdaitheoirí giair, rothaí, agus feistí sábháilteachta, ag cinntiú tairiscint chobhsaí agus rialaithe feadh na ráillí.
3) Is córas criticiúil é an mheicníocht taistil craein i ardaitheoir Crane EOT a chinntíonn gluaiseacht bheacht, sábháilte agus éifeachtach ualaí troma. Le hardteicneolaíocht mótair, ábhair ard-neart, agus gnéithe sábháilteachta cliste, tógtar ár meicníochtaí taistil le haghaidh feidhmeanna tionsclaíocha ardfheidhmíochta.

Meicníocht taistil 5.trolley

1) Tá meicníocht taistil tralaí EOT (taisteal forchostais leictreach) freagrach as gluaiseacht chothrománach an ardaitheora feadh an phríomh -dhroichead droichid. Cinntíonn an córas seo láimhseáil ualach réidh, beacht agus éifeachtach, rud a chuireann ar chumas an ardaitheoir ábhair throm a chur go cruinn laistigh de limistéar oibre an chraein.

2) atá deartha le comhpháirteanna ardchaighdeáin ar nós mótair tiomána, laghdaitheoirí giair, rothaí, coscáin, agus feistí sábháilteachta, cuireann an mheicníocht taistil tralaí le feidhmíocht, sábháilteacht agus fad saoil an chórais craenach. Úsáidtear é go forleathan i ndéantúsaíocht, i stórais, i bplandaí cruach, i gclóis long, agus i suíomhanna tógála.
3) Is cuid ríthábhachtach é an mheicníocht taistil tralaí de ardaitheoir Crane EOT, ag soláthar gluaiseachta réidh, beacht agus iontaofa le haghaidh láimhseáil ábhair éifeachtach. Le hábhair ard-neart, ardteicneolaíocht mótair, agus gnéithe sábháilteachta cliste, tá ár meicníochtaí taistil tralaí deartha le haghaidh feidhmeanna tionsclaíocha ardfheidhmíochta.

Roth 6.crane

Eochair -chomhpháirteanna de thionól roth craein
1) Comhlacht rothaí
Déanta as cruach chruaite, cóireáilte teasa le haghaidh neart agus marthanacht ard.
Deartha le meaisínithe beachtais le haghaidh rolladh réidh agus cuimilte íosta.
2) imthacaí & acastóir
Úsáidtear imthacaí féin-bhealaithe nó séalaithe chun cothabháil a laghdú.
Cinntíonn sé uainíocht réidh agus dáileadh ualach.
3) seafta rothaí \/ mount acastóra
Nascann sé an roth leis an bhfráma iompair nó tralaí deiridh.
Deartha le haghaidh suiteáil agus cothabhála éasca.
4) Cóireáil teasa & sciath dromchla
Ionduchtú cruaite le haghaidh marthanacht bhreise agus friotaíocht a chaitheamh.
Bratuithe roghnacha atá frithsheasmhach in aghaidh creimthe do thimpeallachtaí tais nó ceimiceacha.

Hook 7.Cane

Feidhmchláir Crúcaí Crane
1) Déantúsaíocht & Tionól - Innealra, amhábhair, agus comhpháirteanna i dtáirgeadh tionsclaíoch a ardú.
2) Próiseáil cruach agus miotail - a úsáidtear chun cornaí cruach, plátaí, billéid, agus míreanna eile miotail troma a ardú.
3) Oibríochtaí Longthógála & Calafoirt - Láimhseálann sé comhpháirteanna long trom agus lasta mór.
4) Trádstóráil & Lóistíocht - riachtanach chun fardal, pacáistí agus trealamh a bhogadh.
5) Tógáil agus Bonneagar-Ardaitheoirí ábhair thógála agus innealra trom ar an láthair.

8.Motor

Gnéithe de mhótair ardaitheoir Crane EOT
1) Aschur ardchumhachta - atá deartha chun cumhacht shubstaintiúil a ghiniúint chun ualaí troma agus éilimh chasmhóiminte ard a láimhseáil.
2) Marthanacht - Tógtha chun oibriú leanúnach a dhéanamh i dtimpeallachtaí éilitheacha le dálaí tromchúiseacha amhail creathadh, teochtaí arda, agus nochtadh do dheannach.
3) Tomhaltas Fuinnimh Éifeachtach-Laghdaíonn gnéithe amhail tiomántáin minicíochta athraitheacha (VFD) agus foirceannadh ardéifeachtúlachta costais fuinnimh.
4) Oibriú réidh - Soláthraíonn luasghéarú réidh agus luasmhoilliú, ag laghdú caitheamh agus cuimilt mheicniúil ar an gcóras craein.
5) iontaofacht agus sábháilteacht - feistithe le cosaint ró -ualaigh, cosaint theirmeach, agus córais coscánaithe chun sábháilteacht a fheabhsú agus chun teip a chosc.

.

9.Sound agus córas aláraim éadrom & lasc teorann

1) córas aláraim fuaime agus solais
Cuspóir
Tá an córas aláraim fuaime agus solais deartha chun rabhaidh shoiléire, láithreach a sholáthar ar ghníomhaíochtaí éagsúla craein, coinníollacha neamhghnácha, nó guaiseacha féideartha. Is iondúil go gcuirtear na haláraim seo i ngníomh trí ghníomhartha sonracha craein nó coinníollacha stádais, mar shampla:
Ró -ualach nó overtravel
Deireadh an raon taistil don chrann nó don ardaitheoir
Gníomhachtú stad éigeandála
Foláirimh nó mífheidhmeanna cothabhála
Cuidíonn an córas seo leis an oibreoir agus leis an bpearsanra in aice láimhe a chur ar an eolas faoin stádas craein reatha, ag cosc ​​timpistí agus ag cinntiú sábháilteachta oibríochtúil.
2) lasc teorann
Cuspóir
Is gléas sábháilteachta é an lasc teorann atá suiteáilte ar an gcraein nó ar an ardaitheoir chun gluaiseacht an chraein a shrianadh laistigh de theorainneacha sábháilte áirithe. Cuireann sé cosc ​​ar ró-thaisteal, a bhféadfadh damáiste meicniúil nó timpistí a bheith mar thoradh air.
Úsáidtear lasca teorann chun monatóireacht a dhéanamh ar shuíomh meicníochtaí taistil an chraein (ardaitheoir, tralaí, agus droichead) agus cuirtear i ngníomh iad nuair a shroicheann an craein deireadh a raon taistil nó nuair a sháraíonn sé pointe áirithe. Nuair a spreagfar é, gearrfaidh an lasc teorann cumhacht ar an mótar, ag stopadh tuilleadh gluaiseachta.

10. Gléasanna Sábháilteachta

1) Gléas cosanta ró -ualaigh
Cuspóir: Cosnaíonn sé an t -ardaitheoir craein ó ualaí a ardú thar a chumas rátáilte, rud a chuireann cosc ​​ar dhamáiste don mhótar, don struchtúr agus don chomhpháirt eile.
2) Cnaipe stad éigeandála
Cuspóir: Ceadaíonn sé don oibreoir gach gluaiseacht craenach a stopadh láithreach i gcás éigeandála.
3) lasca a theorannú
Cuspóir: Cuireann sé cosc ​​ar an gcraein taisteal thar theorainneacha oibríochtúla sábháilte.
4) Teorainn nóiméad ualach craein
Cuspóir: Déanann sé monatóireacht ar nóiméad ualach an chraein agus cinntíonn sé nach sáraíonn sé teorainneacha sábháilte.
5) Córas coscáin ardaitheoir
Cuspóir: Soláthraíonn sé stopadh rialaithe agus coinníonn sé an t -ualach i bhfeidhm go daingean nuair a bhíonn an craein díomhaoin.
6) Latch Sábháilteachta Hook Crane
Cuspóir: Cinntíonn sé go bhfanann an crúca ceangailte go daingean leis an ualach le linn oibríochtaí ardaithe.

11. Mód Rialaithe

1) Rialú Pendant (Rialú sreinge)
Cur síos: Is é an córas rialaithe pendant an modh is traidisiúnta agus a úsáidtear go forleathan chun craein EOT a rialú. Is éard atá ann ná iargúlta láimhe sreinge a ligeann don oibreoir gluaiseachtaí an chraein a rialú.
2) cianrialtán raidió (rialú gan sreang)
Cur síos: Tugann an córas cianrialaithe raidió deis d'oibreoirí an craein a rialú ó achar ag baint úsáide as tarchuradóir gan sreang, ag tairiscint níos mó saoirse gluaiseachta agus solúbthachta.
3) Rialú cábáin (cábáin oibreora)
Cur síos: Sa mhodh rialaithe cábáin, úsáideann an t -oibreoir craein rialuithe láimhe atá suite laistigh de chábán craein atá suite de ghnáth ar dhroichead an chraein. Is iondúil go n -úsáidtear an córas seo i gcraenacha nó i bhfeidhmchláir níos mó EOT a dteastaíonn cruinneas ard uathu.
4) cianrialtán le ceamara (rialú amhairc)
Cur síos: Comhcheanglaíonn an córas seo cianrialtán raidió le teicneolaíocht ceamara chun ligean d'oibreoirí an craein a rialú ó achar sábháilte agus an t -ualach agus an timpeallacht a bhreathnú trí fhothaí físe.
5) Rialú Uathoibríoch (Rialaitheoir Loighic In -ríomhchláraithe - PLC)
Cur síos: I gcásanna áirithe, d'fhéadfadh córais rialaithe uathoibríocha a bheith mar chuid de chraenacha EOT a cheadaíonn gluaiseachtaí craein réamhchláraithe nó uathoibrithe bunaithe ar pharaiméadair nó riachtanais shonracha. Tá an modh seo oiriúnach do thascanna athchleachtach nó i gcás ina bhfuil gá le hidirghabháil íosta daonna.

12.sketch

Príomhtheicniúil

1. Cumas Ardaithe Ardaithe
Éifeachtúlacht mhéadaithe: Ceadaíonn sé gluaiseacht ualaí móra a mbeadh iliarrachtaí láimhe nó craenacha níos lú de dhíth orthu ar shlí eile.
Solúbthacht: is féidir leis cineálacha éagsúla ábhar a láimhseáil, lena n -áirítear trealamh, innealra, amhábhair, agus táirgí críochnaithe.
2. Éifeachtúlacht Spáis
Úsáideann sé spás ingearach: oiriúnach do stórais nó do phlandaí déantúsaíochta a bhfuil spás talún teoranta acu.
An Spás Oibre a bharrfheabhsú: Fágann sé spás ar an talamh le haghaidh oibríochtaí eile, ag feabhsú sreabhadh oibre agus acmhainn stórála.
3. RIALÚ RÉAMHRÁ
Riosca laghdaithe damáiste: cuireann sé rialú níos éasca ar fáil, rud a laghdaíonn an baol go ndéanfaí dochar d'ábhair íogaire.
Sábháilteacht Feabhsaithe: Laghdaíonn cruinneas i suíomh ualaigh an seans go dtarlódh timpistí nó earráidí sa phróiseas tógála.
4. Táirgiúlacht mhéadaithe
Oibríochtaí Fast: Comhlíonann craenacha EOT tascanna i bhfad níos tapúla ná saothar láimhe nó cineálacha eile trealaimh ardaithe, ag feabhsú táirgiúlachta foriomlán.
Poitéinseal uathoibrithe: Le comhtháthú na gcóras rialaithe uathoibrithe, is féidir le craenacha a reáchtáil le hionchur íosta oibreora, ag laghdú ama neamhfhónaimh agus aschur a uasmhéadú.
5.Flexity in oibríocht
Dearadh saincheaptha: Is féidir an craein a chur in oiriúint chun riachtanais oibríochtúla ar leith a chur in oiriúint, amhail airde ardaithe athraitheacha, luasanna, agus modhanna rialaithe (rialú pendant, córais iargúlta raidió, nó uathoibrithe).
Inoiriúnaithe d'iarratais éagsúla: Oiriúnach do raon leathan tascanna, ó nithe beaga a ardú go trealamh mór tionsclaíoch a bhogadh.

1. tionscal monaraithe
Línte Tionóil: Úsáidte chun codanna troma a aistriú le linn tionól innealra nó trealaimh mhóir.
Cothabháil Innealra: Úsáidtear craenacha EOT chun meaisíní a ardú agus a bhogadh le haghaidh obair chothabhála nó deisiúcháin.
Láimhseáil ábhair: éascaíonn sé gluaiseacht amhábhar amhail cornaí cruach, plátaí miotail, agus páirteanna déanta i bplandaí déantúsaíochta.
2. Tionscal tógála
Ardú struchtúrach: Bíomaí cruach móra, leaca coincréite, agus comhpháirteanna struchtúracha a bhogadh le haghaidh tógáil foirgneamh.
Stóráil Ábhar: Ábhair thógála a chur ar ceal le hurláir ardaithe foirgneamh atá á dtógáil.
Gluaiseacht Trealamh Trom: Úsáidte chun innealra, trealamh agus uirlisí tógála trom a ardú timpeall an láithreáin tógála.
3. Plandaí cumhachta
Suiteáil agus cothabháil tuirbín: Úsáidtear craenacha EOT chun tuirbíní agus gineadóirí a shuiteáil, a athsholáthar agus a chothabháil.
Láimhseáil guail agus breosla: Úsáidte chun breosla nó gual a ardú agus a iompar i gcoirí nó i silos stórála.
Cothabháil choisctheach: Úsáidtear ardaitheoirí chun trealamh cothabhála troma nó páirteanna i ngléasraí cumhachta a ardú agus a athlonnú.
4.steel agus Miotal Tionscail
Réitigh agus brionnú: Úsáidtear craenacha chun coimeádáin miotail leáite, tiútáin, nó billéid a ardú sa phróiseas brionnaithe.
Láimhseáil cruach: gluaiseacht cornaí móra cruach, plátaí, nó bíomaí le linn céimeanna déantúsaíochta agus críochnúcháin.
Déantúsaíocht mhiotail: Comhpháirteanna miotail a ardú agus a chur in oibríochtaí monaraithe nó táthúcháin.
5.Warehothes agus Ionaid Dáileacháin
Luchtaithe agus Díluchtú: Úsáidtear craenacha chun earraí a luchtú agus a dhíluchtú ó trucailí, coimeádáin, nó racaí stórála.
Córais stórála: pailléid mhóra nó boscaí móra a bhogadh go seilfeanna arda i stórais il-leibhéil.
Bainistíocht Fardail: Éascaíonn sé láimhseáil an fhardal mórchóir, lena n -áirítear míreanna ró -mhór nó troma.
6.Sipéid agus calafoirt
Láimhseáil lasta: lasta trom a luchtú agus a dhíluchtú ó longa ag críochfoirt an chalafoirt.
Cothabháil long: Codanna nó trealamh a chur ardaithe le haghaidh longthógáil agus deisiúcháin.
Gluaiseacht an Choimeádáin: Coimeádáin loingseoireachta agus ábhair mhórchóir a bhogadh ag duganna.

1. Dearadh agus Innealtóireacht: Is é an chéad chéim de tháirgeadh craenach an próiseas dearaidh agus innealtóireachta. Cinntear na sonraíochtaí don ardaitheoir Crane EOT bunaithe ar riachtanais an chliaint, amhail acmhainn ardaithe, réise, airde ardaitheora, timpeallacht oibriúcháin, agus gnéithe sábháilteachta.
2. Soláthar Ábhar: Nuair a bheidh an dearadh tugtha chun críche, faightear na hamhábhair agus na comhpháirteanna riachtanacha. Is iondúil gurb iad na hábhair a úsáidtear ná cruach, cruach chóimhiotail, agus ábhair láidre eile do struchtúr an chraein, mar aon le comhpháirteanna speisialaithe amhail mótair, páirteanna leictreacha, ardaitheoirí, agus córais rialaithe.
.
4. Tionól an phríomhstruchtúir craein: Nuair a ullmhaítear na codanna, is é an chéad chéim eile príomhstruchtúr an chraein, lena n -áirítear an girder (príomh -bhíoma), carráistí deiridh, agus comhpháirteanna eile.
5. Meicníocht Mheicníocht a dhéanamh: Is cuid ríthábhachtach den chraein EOT an córas ardaitheoireachta, agus is éard atá i gceist leis an monarú ná cóimeáil an mhótair, an ghiarbhosca, an druma, an chrúca, agus an rópa sreinge.
.
7. Comhtháthú córas leictreach agus rialaithe: Tá córais leictreacha agus rialaithe an chraein riachtanach dá oibriú. Is éard atá i gceist leis an gcéim seo ná painéil rialaithe, sreangú agus feistí sábháilteachta a shuiteáil.
8. Dearbhaithe agus cáilíocht a fháil: Nuair a chuirtear an craein le chéile, déantar tástáil dhian chun a chinntiú go bhfeidhmíonn na comhpháirteanna go léir i gceart agus go gcomhlíonann an craein caighdeáin sábháilteachta agus oibriúcháin.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
