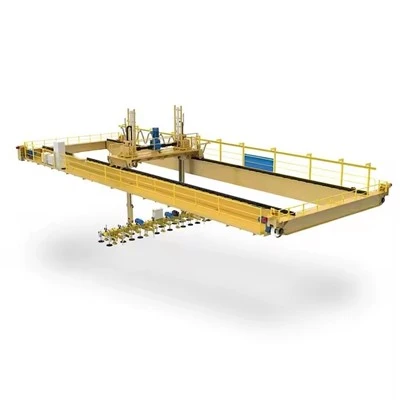

QD Craein lasnairde dúbailte QD

Breithnithe Roghnúcháin

Cumas luchtaithe & réise- Meaitseáil le do chuid ualaí is troime agus na toisí spás oibre.

Timthriall dleachta- Roghnaigh idirA3 (dleacht mheánach), A4 (dualgas trom), nó A5 (dualgas dian).

Comhshaol- Smaoinigh ar choinníollacha teas, deannaigh, nó creimneach.

Soláthar cumhachta-De ghnáth {3- Céim AC, ach áirítear le roghanna cruthúnas pléasctha nó cumhacht ceallraí.

Comparáid: QD Girder dúbailte vs girder singil

Comhpháirteanna lárnacha: imthacaí, giarbhosca, mótar, caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 2000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Dearadh: bhíoma dúbailte

Éifeachtacht: Ardéifeachtúlacht

Luas Oibriúcháin: Oibriú Ardluais

Cobhsaíocht: Feidhm Frith-Swing

Dath: Roghnach

Foinse Cumhachta: 110V\/220V\/230V\/380V\/440V, saincheaptha

Réise: 7. 5-31. 5m

Seo miondealú mionsonraithe ar na príomh -chomhpháirteanna i gcraein lasnairde dúbailte QD (dleacht cáilíochta), mar aon lena bhfeidhmeanna agus a gcúinsí teicniúla:

1.
Girders dúbailte

Dhá bhosca bosca cruach tromshaothair nó girders truss ag rith comhthreomhar.

Deartha chun ardchumas a láimhseáil (de ghnáth 5 - 550+ tonna).

Trucailí deiridh (carráistí deiridh)

Tionóil rothaí ag gach ceann de na girders le haghaidh gluaiseachta fadaimseartha.

Cuir mótair tiomána, rothaí, agus maoláin (ionsúirí turraing) san áireamh.

2. Tionól Hoist & Tralaí
Ardaitheoir leictreach (nó hiodrálach)

Mótar atá tiomáinte ag giaranna le druma rópa sreinge nó meicníocht slabhra.

Cineálacha Coiteanna: Ardaitheoirí LH (Eorpacha) nó GH (Meiriceánach).

Fráma tralaí

Gluaiseann sé go cothrománach feadh na mbuachaillí trí rothaí mótair.

Feistithe le rollóirí treorach chun sceabhacha a chosc.

3. Córas rúidbhealaigh
Bíomaí rúidbhealaigh

Cruach I-bíomaí nó rannóga bosca suite ar cholúin thógála nó ar thacaíochtaí neamhspleácha.

Rianta iarnróid

De ghnáth ráillí Qu80\/Qu100 (le haghaidh ualaí troma) nó ráillí cearnóga le haghaidh dleachta níos éadroime.

Maoláin craein

Críochnaíonn tuar rubair nó hiodrálacha ag an rúidbhealach chun tionchar a ionsú.

4. Córas tiomána & gluaisne
Tiomántán

Córas dé-mhótair (ceann in aghaidh an trucail deiridh) le haghaidh gluaiseachta sioncronaithe.

D'fhéadfadh sé go n -áireofaí le rialú minicíochta le haghaidh luasghéarú réidh\/luasmhoilliú.

Tiomántán tralaí

Rothaí mótair le haghaidh gluaiseachta trasnach ar fud na mbuachaillí.

5. Córas Leictreach & Rialaithe
Soláthar cumhachta

Córas Festoon (ríleanna cábla) nó barraí seoltóra (barraí bus) le haghaidh seachadadh leictreachais.

Roghanna rialaithe

Rialú pendant (stáisiún brú-cnaipe crochta).

Cianrialtán Raidió (suas le 100m raon).

Cábán oibreora (do chraenacha móra).

Tiomáint minicíochta athraitheach (VFD)

Cinntíonn sé go bhfuil rialú luais beacht ann agus go laghdaíonn sé strus meicniúil.

.

6. Comhpháirteanna Sábháilteachta
Teorainn ró -ualaigh

Braiteoir leictreonach chun cosc ​​a chur ar an acmhainn rátáilte a chosc.

Lasca a theorannú

Gearrthóga uathoibríocha le haghaidh ardaitheoir (suas\/síos) agus taisteal tralaí\/droichid.

Córas Frith-Imbhuailte

Braiteoirí léasair nó RFID do thimpeallachtaí ilchruinne.

Stad éigeandála (E-stad)

Laghdaíonn sé an chumhacht láithreach i gcásanna guaiseacha.

7. breiseáin roghnacha
Scálaí Crane - Córais mheáite chomhtháite.

Promhadh pléasctha-do limistéir ghuaiseacha (m.sh., plandaí ceimiceacha).

Ardaitheoirí maighnéadacha nó folúis - chun plátaí cruach nó ualaí leochaileacha a láimhseáil.

Uathoibriú-Uathoibriú bunaithe ar PLC le haghaidh comhtháthú le monarchana cliste.

Sceiste

Príomhtheicniúil

Buntáistí tábhachtacha a bhaineann le Craenacha lasnairde dúbailte QD QD

① Cumas ard -ualaigh & cobhsaíocht

Cumas ardaithe: De ghnáth5 - 550+ tonna, rud a fhágann go bhfuil siad oiriúnach do thionscail throma.

Dearadh dé-girder: Soláthraíonn sé níos fearrneart struchtúrachisdáileadh lódálaI gcomparáid le craenacha aon-girder.

② Span níos faide & airde Hook níos mó

Clúdach níos leithne: Réisesuas le 35m+, atá oiriúnach do cheardlanna agus do stórais mhóra.

Ardaitheoir níos airde: Ceadaíonn sé spás níos ingearaí chun ualaí arda a chruachadh nó a láimhseáil.

③ Beachtas & Rialú

Oibriú rianúil: Feistithe leTiomántáin minicíochta athraitheacha (VFD)le haghaidh luasghéarú\/luasmhoilliú rialaithe.

Roghanna rialaithe iolracha:

Rialú siogairlín(Oibriú láimhe)

Cianrialtán raidió(gan sreang, suas le 100m raon)

Cábán oibreora(le haghaidh craenacha móra)

④ Marthanacht & Cothabháil Íseal

Tógáil tromshaothair: Déanta ascruach ard-ghrádle bratuithe atá frithsheasmhach in aghaidh creimthe.

Saolré fada: 20 - 30+ bliainle cothabháil chuí.

⑤ Gnéithe sábháilteachta

Cosaint ró -ualaigh- Cosc a chur ar ardú thar acmhainn.

Lasca a theorannú- Gearrthóga uathoibríocha do ghluaiseacht ardaitheoir agus tralaí.

Córais Frith-Imbhuailte-Cuireann sé cosc ​​ar thionóiscí i dtimpeallachtaí ilchineálacha.

⑥ Roghanna saincheaptha

Cruthúnas pléasctha- I gcás timpeallachtaí guaiseacha (m.sh. ola agus gás, plandaí ceimiceacha).

Friotaíocht ardteochta- do theilgcheártaí agus do mhuilte cruach.

Comhtháthú uathoibrithe- comhoiriúnach lePLC agus Tionscal 4. 0Córais.

Feidhmchláir choiteanna de chraenacha lasnairde dúbailte QD QD

① Tionscal Cruach & Miotal

Láimhseáil cornaí cruach, plátaí, agus teilgin.

Ladle craenacha le haghaidh iompair miotail leáite.

② Gléasraí Cumhachta & Innealra Trom

Tuirbíní, gineadóirí agus claochladáin a ardú.

Cothabháil trealaimh mhóra thionsclaíoch.

③ Tógáil long & calafoirt

Ag gluaiseacht rannóga loinge, coimeádáin, agus lasta trom.

Láimhseáil Ábhar Longóg.

④ Feithicleach & Aerospace

Tionól a ardú líne chassis carranna agus páirteanna aerárthaí.

Suíomh beacht na gcomhpháirteanna troma.

⑤ Trádstóráil & Lóistíocht

Pailléid throma agus coimeádáin stórála a láimhseáil.

Cruachadh ualaí móra i stórais ardbhá.

⑥ Tógáil & Bonneagar

Deighleoga coincréite réamh-theilgthe a ardú.

Tacaíocht tógála droichid agus tolláin.

1. Dearadh & Innealtóireacht
Anailís ar riachtanais na gcustaiméirí
Cumas ualaigh, réise, airde ardaitheora, aicme oibre, timpeallacht, srl.
Dearadh Meicniúil & Leictreach
Samhaltú 3D le bogearraí CAD\/CAE
Anailís struchtúrach, ríomh FEM, agus barrfheabhsú leagan amach
Roghnú comhpháirte
Mótair, giarbhosca, aonaid ardaithe, coscáin, páirteanna leictreacha ó bhrandaí iontaofa
2. Soláthar amhábhar
Ábhair ardcháilíochta ar nós Cruach Q235B \/ Q345B
Ábhair deimhnithe agus inrianaithe do chomhpháirteanna atá ríthábhachtach do shábháilteacht
Cigireacht agus tástáil ábhair isteach (airíonna ceimiceacha agus meicniúla)
3. Déantúsaíocht Struchtúr Cruach
Gearradh: Meaisíní Lasair\/Gearrtha Plasma CNC le haghaidh cruinneas ard
Beveling & Drilling: Ullmhú imeall agus druileáil chomhpháirteach
Táthú: CO₂\/MIG\/Mag Táthú le haghaidh príomh -bíomaí, carráistí deiridh, tralaithe
Déantar táthaithe a thástáil trí iniúchadh ultrasonaic nó cáithníní maighnéadacha
Díriú: Preas hiodrálach chun dífhoirmiúchán a bhaint
Tionól: Tionól girder le rialú dian geoiméadrach toise
4. Cóireáil dromchla
Pléascadh lámhaigh go caighdeán SA2.5 le haghaidh baint meirge
Péintéireacht eapocsa nó polúireatán
Primer + cótaí bailchríoch + idirmheánach + (de ghnáth 80–120μm tiús iomlán)
Roghnach: Cótaí atá saibhir ó thaobh since nó atá frithsheasmhach in since nó creimeadh le haghaidh úsáid mhuirí nó lasmuigh
5. Meaisíniú & Tionól
Meaisíniú rothaí, seafta, drumaí, agus grúpaí ulóg le haghaidh lamháltais dhiana
Cóimeáil:
Rothaí craein, carráistí deiridh, agus córais chúplála
Fráma tralaí le meicníocht ardaitheoir
Mótar, giarbhosca, druma, hook, agus treoir rópa
6. Suiteáil Córas Leictreach
Tionól comh -aireachta leictreach le comhpháirteanna Siemens\/Schneider\/ABB
Suiteáil:
Lasca teorann, cosantóirí ró-ualaithe, braiteoirí frith-imbhuailte
Cáblaí, córais fhéile, agus córais iargúlta gan sreang
Mótair le VFDanna le haghaidh rialú luais réidh (roghnach)
7. Cigireacht & Tástáil
Cigireacht Dimensional: Cruinneas an Tionóil a chinntiú
Tástáil gan ualach: Taisteal Tralaí, Taisteal Crane, Feidhm Ardaithe
Tástáil Luchtaigh (de ghnáth 1.1–1.25 × Cumas rátáilte):
Tástálacha statacha agus dinimiciúla in aghaidh na gcaighdeán náisiúnta nó CE
Tástáil leictreach: Friotaíocht inslithe, loighic rialaithe, stad éigeandála
Tástáil Gléas Sábháilteachta: Lasca Teorann, Aláraim, Coscáin, agus Interlocks
8. Pacáistiú & Seachadadh
Díscaoileadh na bpríomh -chomhpháirteanna le haghaidh loingseoireachta (de réir mar is gá)
Timfhilleadh uiscedhíonach, cosaint frith-chreimthe, agus pacáistiú fráma cruach
Pacáil saincheaptha le haghaidh loingsiú thar lear (lasta coimeádáin nó mórchóir)
9. Doiciméadú & Láimhseáil
Áirítear:
Lámhleabhar Úsáideora
Teastas ardchaighdeáin
Tuarascáil tástála ualaigh
Léaráid sreangaithe leictreach
Sceideal cothabhála
Roghnach: Maoirseacht suiteála ar an láthair, Oiliúint Coimisiúnaithe & Oibreoirí

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
