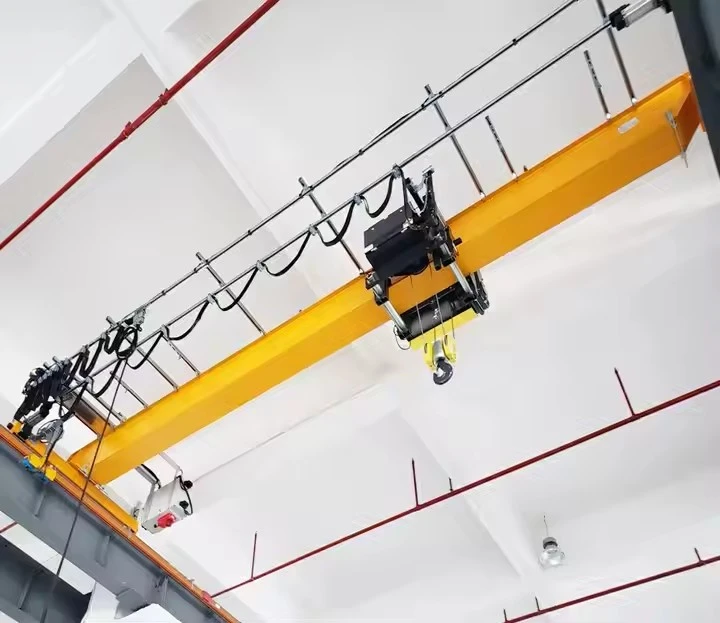

HD Clóscríobh Craein Lastuas Bíoma Aonair

Comhpháirteanna lárnacha: giarbhosca, mótar, fearas

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 10000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Aonaid Díol: Mír Aonair

Méid an phacáiste aonair: 600x300x300 cm

Meáchan comhlán aonair: 200. 000 kg

1. Struchtúr na bPríomh -Dhroichead

2. Córas tralaí ardaitheoir

3. Meicníocht Ardaithe

Ardaitheoir rópa sreinge (leagan HD):

Druma:Grooves machined le fachtóir sábháilteachta 5x

Téad:6x36 WS IWRC (cineál frith-uainíochta)

Coscáin:Córas teipthe dé-diosca

Giarbhosca:Giaranna Helical cruaite (beacht agma 13)

Rogha ardaitheoir slabhra:

Slabhra Cóimhiotail Grád 100

Clutch sciorradh faoi rialú ualach

IP 65- Imfhálú mótair rátáilte

4. Comhpháirteanna an Chórais Rúidbhealaigh

5. Córais Leictreachais

Painéal Rialaithe:

Sil 3- Sealaíochta Sábháilteachta Rátáilte

Scagairí armónacha do VFDanna

Spól cábla:

Tiomáinte ag an earrach le tionól fáinne duillín

Imfhálú NEMA 4X

Lasca teorann:

Cineál Ionchódóra Rothlach (0. 5 Réiteach Céim)

Teagmhálacha iomarcacha

6. Comhpháirteanna Sábháilteachta

Cosaint ró -ualaigh:

Braiteoir Brain-Tomhas (± 1% cruinneas)

Aláram dhá chéim (acmhainn 90%\/110%)

Frith-imbhualadh:

Radar tonn milliméadar (24GHz)

Stad éigeandála:

Cnaipe beacán dé-chiorcaid

Cúltaca coscáin mheicniúil

7. Uasghrádú Sonrach HD

Pacáiste Láimhseála Ladle:

Sciatha teasa (suas le 300 céim)

Crúcaí Cóimhiotail Speisialta (Cruach Cr-Mo-V)

Pacáiste Creimthe:

Tralaí galbhánaithe te-snámh te

Ceanglóirí cruach dhosmálta

Pacáiste beachta:

Spriocanna ailínithe léasair

Cill Luchtaigh Gan Sreang (BLE 5. 0)

.

Seicliosta cothabhála do chomhpháirteanna HD

Míosúil:

Tomhas Caith Flange Roth

Bealaithe rópa (cineál treáite)

Ráithiúil:

Tástáil UT ar phointí weld

Anailís ar ola giarbhosca

Gach bliain:

Suirbhé Straightness Rúidbhealaigh (0. 1mm\/m Lamháltas)

Tástáil ualach dinimiciúil (rátáil 125%)

Comparáid: Comhpháirteanna Caighdeánacha HD vs VS

Sceiste

Príomhtheicniúil

Buntáistí tábhachtacha a bhaineann le craenacha bíoma aonair de chineál HD

Cumas agus marthanacht ualaigh níos airde

Tacaíochtaí tacaíochta5–32 tonna(vs caighdeán 1–20 tonna)

Treisithetógáil bosca boscale plátaí cruach níos tibhe (grád Q355C)

Trucailí Deireadh DúbailteLe haghaidh dáileadh ualaigh níos fearr

Réise leathnaithe & cobhsaíocht

Réimse 7.5–28.5m(vs caighdeán 3–22.5m)

Teorainn sraonadh 1\/800 L(vs caighdeán 1\/600) le haghaidh ardú beachtais

Bracáil thrasnánach ar fáil le haghaidhIarratais fad-réimsí (>22m)

Feidhmíocht tromshaothair

FEM 3M -4 m rang dleachta(Oiriúnach le haghaidh dianúsáid)

200, 000+ timthriallta tuirse(vs ~ 100, 000 le haghaidh craenacha caighdeánacha)

Imthacaí sorcóir barrchaolaithele haghaidh oibriú níos fusa faoi ualaí troma

Gnéithe sábháilteachta feabhsaithe

Coscáin theip dé-diosca(Córas coscánaithe iomarcach)

Cosaint ró -ualaigh(braiteoirí brú-bhrú le aláraim 90%\/110%)

Radar frith-imbhuailte(Braite 24GHz milliméadar-tonn)

Costais ar feadh an tsaoil níos ísle

30% níos lú cothabhálaná craenacha caighdeánacha

2.7x Saol seirbhíse níos faideI dtimpeallachtaí crua

Éifeachtúil ó thaobh fuinnimh de(Laghdaíonn ardaitheoirí faoi rialú VFD tomhaltas cumhachta)

Saincheapadh ildánach

Frithsheasmhacht in aghaidh creimthe(Roghanna Cruach Galvanized nó Dosmálta Teasa)

Ardteocht(suas le 300 céim) aguscruthúnas pléascthamalairtí

Rialú frith-bhealaigh AI(± cruinneas 10mm ag luas iomlán)

Feidhmchláir tipiciúla Craenacha Bíoma Aonair HD-Type

Próiseáil Cruach & Miotal Cruach & Miotal

Láimhseáil Choil (5-25 tonna)-Cuireann bíomaí de chineál HD in aghaidh dífhoirmithe ó chornaí cruach troma

Aistriú Ladle-Tralaithe treisithe le bratuithe atá frithsheasmhach in aghaidh teasa

Láimhseáil miotail scrap-Rothaí atá frithsheasmhach in aghaidh abrasion agus crúcaí treisithe

6. Déantúsaíocht & Tionól

Plandaí Feithicleacha-Suíomh beacht innill agus fonnadh (AI Frith-Sway)

Suiteáil innealra- Cinntíonn sraonadh íseal cruinneas ailínithe

Beathú Líne Preas-Timthriall ard-dualgas (FEM 4M) le haghaidh oibriú leanúnach

3. Loighistic & Trádstóráil

Láimhseáil coimeádáin-Cumas fad-réise (28m) do limistéir stórála mhóra

Cruach an phailléid throm-Ardaitheoirí dé-luais le haghaidh iompar tapa agus socrúchán beacht

4. Concrete Tógála & Réamhtheachtaithe

Suiteáil leac lár-lár-Mód beachtais ísealluais (± 2mm)

Suíomh girder droichid- Cobhsaíocht ard faoi ualaí dinimiciúla

5. Gléasraí Cumhachta & Tionscal Trom

Cothabháil tuirbín-{25- toilleadh le samhlacha atá comhoiriúnach le seomra glan

Áiseanna núicléacha-Roghanna Pléascadh-Cruthúnas ATEX-Rátáilte

6. Próiseáil Páipéar & Adhmaid

Láimhseáil rolla páipéir-Frithsheasmhacht in aghaidh creimthe (cosaint C4) do thimpeallachtaí tais

Iompar bhíoma adhmaid- Tralaithe treisithe le haghaidh ualaí míchothrom

1. Dearadh agus Innealtóireacht
Comhairliúchán tosaigh: Tosaíonn an próiseas le plé idir an déantúsóir agus an custaiméir chun tuiscint a fháil ar riachtanais oibríochtúla an chraein, amhail toilleadh ualach, réise, airde ardaithe, agus an timpeallacht (m.sh., úsáid laistigh nó lasmuigh, coinníollacha teochta, etc.).

Innealtóireacht & Saincheapadh: Déanann an fhoireann dearaidh an craein a shaincheapadh, lena n -áirítear an struchtúr, an córas tógála, agus gnéithe cianrialaithe raidió. Ullmhaítear líníochtaí agus sonraíochtaí innealtóireachta mionsonraithe, ag cinntiú go gcomhlíonann an craein na caighdeáin agus na cóid sábháilteachta riachtanacha go léir.

Dearadh an Chórais Rialaithe: Tá an córas cianrialaithe raidió comhtháite sa dearadh, le haird ar éascaíocht úsáide, raon, gnéithe sábháilteachta (stad éigeandála, cosaint ró -ualaigh), agus comhoiriúnacht le córais eile an chraein.

2. Roghnú agus soláthar ábhair
Ábhair struchtúracha: Faightear ábhair ardcháilíochta cosúil le cruach le haghaidh príomh-bhíoma, girder, carráistí deiridh agus comhpháirteanna struchtúracha eile an chraein. Roghnaítear na hábhair seo as a neart, a marthanacht, agus a gcumas chun ualaí troma a sheasamh.

Comhpháirteanna meicniúla: Faightear na comhpháirteanna don chóras ardaithe, an tralaí, an roth craein, na mótair, na giarbhoscaí, agus an córas cianrialaithe raidió ó sholáthraithe iontaofa.

Comhpháirteanna Leictreacha: Sreangú, painéil leictreacha, lasca, feistí sábháilteachta, agus comhpháirteanna leictreacha eile do chóras rialaithe an chraein a fhoinsítear freisin.

3. Déantúsaíocht agus déantúsaíocht
Príomh -Thógáil Bíoma: Tá an chruach gearrtha, táthaithe, agus cóimeáilte chun an príomh -girder (bhíoma aonair) den chraein a chruthú. Is minic a bhaineann an próiseas seo le gearradh beacht, lúbadh, agus táthú chun lamháltais dearaidh ar leith a chomhlíonadh.

Déantúsaíocht Carraige Deiridh: Déantar na carráistí deiridh, a thacaíonn le meicníocht taistil an chraein, a dhéanamh agus a chóimeáil. Tá na comhpháirteanna seo deartha le haghaidh cobhsaíochta agus neart, ag cinntiú gluaiseacht réidh craein feadh na rianta.

Meicníocht ardaithe a thionól: Cuirtear an mheicníocht ardaitheoir, crúca agus ardaithe le chéile, le mótair, giaranna, agus ulóga comhtháite sa chóras. Déantar an córas tógála a thástáil le haghaidh toilleadh ualach agus oibriú réidh.

Meicníochtaí taistil tralaí agus craein: tógtar agus cuirtear na meicníochtaí taistil tralaí agus craein le chéile. Áirítear leis seo an córas rothaí, mótair agus iarnróid, ag cinntiú gluaiseacht réidh an chraein feadh na ráillí.

Suiteáil Cianrialaithe Raidió: Tá an córas cianrialaithe raidió suiteáilte. Áirítear leis seo na glacadóirí, na haeróga riachtanacha a fheistiú agus an córas rialaithe a chomhtháthú le córais leictreacha agus meicniúla an chraein.

4. Comhtháthú an Chórais Leictreachais agus Rialaithe
Córais Sreangaithe agus Leictreachais: Tá an sreangú leictreach suiteáilte, ag nascadh an chórais ardaithe, an painéil rialaithe, na mótair, agus an córas cianrialaithe raidió. Déantar an sreangú a thástáil le haghaidh sábháilteachta agus comhlíonta le cóid leictreacha.

Tionól an Phainéil Rialaithe: Tá painéal rialaithe an chraein le chéile agus comhtháite leis an gcóras cianrialaithe raidió. Déantar é a thástáil le haghaidh freagrachta agus gnéithe sábháilteachta, lena n -áirítear cosaint éigeandála agus cosaint ró -ualaigh.

Gnéithe Sábháilteachta: Tá feistí sábháilteachta ar nós lasca teorann, braiteoirí ró -ualaithe, agus aláraim fuaime agus solais suiteáilte agus comhtháite sa chóras rialaithe. Cinntíonn na córais seo oibriú craenach sábháilte agus cosc ​​a chur ar dhamáiste.

5. Tástáil agus rialú cáilíochta
Tástáil Luchtaigh: Déantar tástáil ualaigh ar an gcraein chun a chinntiú gur féidir leis an gcumas meáchain sonraithe a láimhseáil. Déantar an tástáil ag baint úsáide as meáchain chalabraithe chun feidhmíocht an chraein a fhíorú faoi choinníollacha oibriúcháin.

Tástáil Oibríochtúil: Déantar tástáil oibríochtúil iomlán ar an gcraein, áit a bhfuil sé á reáchtáil trína chuid tairiscintí (ardú, ísliú, taisteal, etc.) ag baint úsáide as an cianrialtán raidió. Déantar monatóireacht dhlúth ar fhreagra an chraein ar orduithe, lena n -áirítear aláraim stad éigeandála agus aláraim sábháilteachta.

Tástáil Leictreach agus Mheicniúil: Déantar gach córas leictreach, lena n -áirítear an cianrialtán raidió, a thástáil le haghaidh feidhmiúlacht agus sábháilteachta. Déantar cigireacht ar na mótair, na coscáin agus an sreangú leictreach le haghaidh oibriú cuí.

Cigireacht ar chomhlíonadh: Déantar cigireacht ar an gcraein chun caighdeáin áitiúla agus idirnáisiúnta a chomhlíonadh (mar shampla ISO, CE, nó OSHA) chun a chinntiú go gcomhlíonann sé rialacháin sábháilteachta. Déantar seiceáil iomlán ar an struchtúr, ar na comhpháirteanna ualaigh, agus ar na córais sábháilteachta.

6. Tionól deiridh
Tionól agus Cigireacht Deiridh: Tar éis tástála, tá an craein le chéile go hiomlán, agus tá na comhpháirteanna go léir ceangailte go daingean agus seiceáil go dúbailte le haghaidh cruinnis. Tá an cianrialtán raidió cumraithe, agus déantar an córas a thástáil uair dheireanach chun comhtháthú gan uaim a chinntiú.

Péintéireacht agus Críochnú: Tá bratuithe cosanta ag an gcraein chun creimeadh a chosc agus chun a chuma a fheabhsú. Cuirtear na baint deiridh deiridh leis an struchtúr, lena n -áirítear aon lipéadú nó marcálacha sábháilteachta.

Doiciméadú: Ullmhaítear gach doiciméad riachtanach, lena n -áirítear lámhleabhair, deimhnithe comhlíonta, tuarascálacha tástála, agus faisnéis bharántais don chustaiméir.

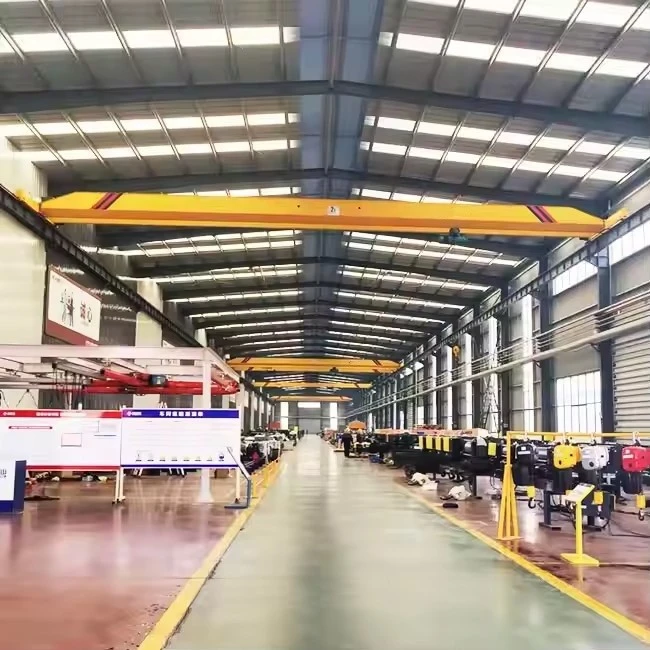

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
