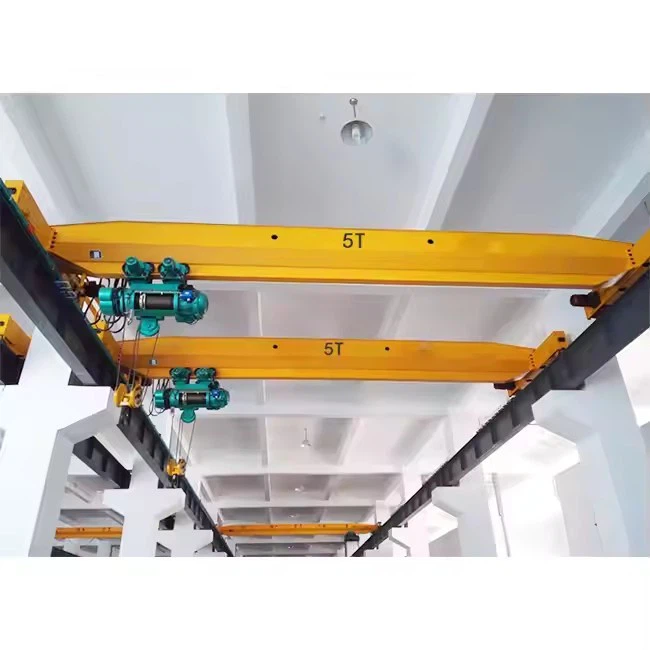

Craein lasnairde fionraí girder aonair leictreach

Comhpháirteanna lárnacha: giarbhosca, mótar, fearas

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 10000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Aonaid Díol: Mír Aonair

Méid an phacáiste aonair: 600x300x300 cm

Meáchan comhlán aonair: 200. 000 kg

AnCraein lasnairde fionraí girder aonair leictreachTá roinnt príomh -chomhpháirteanna ann a oibríonn le chéile chun láimhseáil ábhair éifeachtach agus sábháilte a sholáthar. Anseo thíos tá miondealú mionsonraithe ar gach cuid:

1. Príomh -chomhpháirteanna

① Girder aonair (an príomh -bhíoma)

Feidhmigh: An príomh-léas ualach a théann thar an limistéar oibre.

Ábhar: Cruach rollta (I-bhíoma) nó girder bosca táthaithe le haghaidh déine.

Seift: Éadrom fós láidir, optamaithe le haghaidh fionraí ó struchtúir lasnairde.

② Ardaitheoir leictreach

Cineálacha:

Ardaitheoir rópa sreinge(1-20 tonna, le haghaidh ualaí níos troime).

Ardaitheoir slabhra({0. 5–10 tonna, le haghaidh ualaí níos éadroime).

Tábhachtacha:

Mótar a ardú- Tugann sé cumhacht don ardaitheoir.

Giarbhosca- Laghdaíonn sé luas agus méadaíonn an chasmhóimint.

Córas coscáin- Leictreamaighnéadach nó meicniúil le haghaidh sábháilteachta.

Rópa\/slabhra druma & sreinge- ardaitheoirí agus laghdaíonn sé an t -ualach.

Bloc crúca- cuireann sé leis an ualach.

③ Tralaí (meicníocht taistil)

Feidhmigh.

Comhpháirteanna:

Fráma tralaí- Tacaíonn sé leis an ardaitheoir.

Rothaí & mótar tiomána- Ceadaíonn sé gluaiseacht feadh na girder.

Treoracha & maoláin- Cuireann sé cosc ​​ar shuaitheadh ​​agus ionsúnn sé suaití.

④ trucailí deiridh (carráistí deiridh)

Feidhmigh: Ceadaíonn sé don chraein bogadh feadh na bíomaí rúidbhealaigh (taisteal fada).

Comhpháirteanna:

Romhadh- Rith ar rianta rúidbhealaigh ar fionraí.

Mótair tiomána- Cumhachtaí Gluaiseacht Fadama.

Maoláin- Cosc a chur ar imbhualadh ag teorainneacha taistil.

⑤ Córas rúidbhealaigh ar fionraí

Feidhmigh: Tacaíonn sé leis an gcraein ón tsíleáil.

Cineálacha:

Rian iata (rannóg na mbosca)- Oibriú níos déine, níos fusa.

Rúidbhealach i bhíoma- Eacnamaíoch, níos éasca a shuiteáil.

Méadrú: Ceangailte tríHangers, lúibíní, nó tacaíochtaí síleála.

2. Córas Leictreach & Rialaithe

⑥ Soláthar cumhachta

{3- Céim AC(Coiteann: 380V, 480V, nó 220V).

Cumhacht:

Córas féile(Tralaí cábla le seoltóirí sleamhnáin).

Spól cábla(Le haghaidh achair taistil níos faide).

⑦ Córas rialaithe

Rialú siogairlín(Cianda láimhe sreinge).

Cianrialtán raidió(Oibríocht gan sreang).

Roghnach:

Tiomáint minicíochta athraitheach (VFD)- luasghéarú réidh\/luasmhoilliú.

Uathoibriú PLC- le haghaidh ardrialaithe.

.

⑧ Gléasanna Sábháilteachta

Lasca a theorannú-Cuireann sé cosc ​​ar ró-thaisteal (ardaitheoir & trasnú).

Cosantóir ró -ualaigh- Cumhacht a ghearradh má sháraíonn an t -ualach an acmhainn.

Cnaipe stad éigeandála- múchadh láithreach.

Córas Frith-Imbhuailte(Le haghaidh ilchraenacha).

3. Accessories Roghnach

Ardaitheoir maighnéadach- chun plátaí cruach a láimhseáil.

C-Hook nó Grabber- le haghaidh ualaí speisialaithe.

Luchtaigh Cill & Taispeáin-Monatóireacht ar mheáchan fíor-ama.

Soilse oibre faoi stiúir- Feabhsaíonn sé infheictheacht.

Sceiste

Príomhtheicniúil

Dearadh coigilte spáis

Ar fionraí ó struchtúir uasteorainn, ag fáil réidh leis an ngá atá le colúin tacaíochta ar an urlár.

Go hidéalach le haghaidh áiseanna le spás urláir teoranta nó seomra íseal.

Réiteach éifeachtach ó thaobh costais

Costas tosaigh níos ísle i gcomparáid le girder dúbailte nó craenacha barr-rith.

Costais suiteála laghdaithe (níl aon obair bhunúsach ag teastáil).

Suiteáil éasca & athlonnú

Is féidir iad a shuiteáil ar struchtúir dín atá ann cheana gan modhnuithe móra.

Ceadaíonn dearadh modúlach cóimeáil thapa agus dí -chomhshó.

Éadrom fós buan

Déanta as cruach ard-neart, ag tairiscint acmhainn mhaith ualaigh (de ghnáth {0. 5–20 tonna).

Oiriúnach d’iarratais solais go meán-dleachta.

Oibríocht réidh & bheacht

Soláthraíonn Ardaitheoir Leictreach ardú agus ísliú rialaithe.

RoghnachTiomáint minicíochta athraitheach (VFD)Cinntíonn sé go bhfuil gluaiseacht saor ó ghá.

Cothabháil íseal

Níos lú páirteanna gluaiseachta i gcomparáid le córais hiodrálacha.

Laghdaíonn mótair séalaithe agus rianta iata caitheamh agus cuimilt.

Solúbthacht san iarratas

Is féidir é a oiriúnú le cineálacha éagsúla ardaitheoir (slabhra nó rópa sreinge).

Inoiriúnaithe le haghaidh ceangaltán ardaithe éagsúla (maighnéid, grabs, etc.).

Gnéithe sábháilteachta

Feistithe lelasca teorann, cosaint ró -ualaigh, agus stad éigeandála.

Teicneolaíocht fhrith-bhealaigh ar fáil le haghaidh suíomh beacht ualaigh.

1. Trádstóráil & Lóistíocht

Pailléid, boscaí agus earraí pacáistithe a luchtú\/a dhíluchtú.

Fardal trom a bhogadh in ionaid dáilte.

2. Línte Déantúsaíochta & Tionóil

Amhábhair, páirteanna innealra, agus táirgí críochnaithe a láimhseáil.

Úsáidte i dtionscail na ngluaisteán, na leictreonaic agus na dtionscal earraí tomhaltóra.

3. Ceardlanna & Siopaí Deisiúcháin

Innill ardaithe, tarchur, agus trealamh trom i ngaráistí uathoibríoch.

Monarú miotail agus siopaí táthúcháin le haghaidh láimhseáil ábhair.

4. Úsáid thionsclaíoch éadrom

Monarchana teicstíle (rollaí fabraice a bhogadh).

Plandaí pacáistithe (cuachtaí troma a shuíomh).

5. Spásanna Miondíola & Tráchtála

Córais HVAC, rigí soilsithe, nó trealamh stáitse a shuiteáil.

A úsáidtear i siopaí miondíola móra le haghaidh bainistíochta stoic.

6. Tionscal Bia & Dí

Málaí ardaithe amhábhar (siúcra, plúr, etc.).

Dearaí sláinteachais ar fáil do thimpeallachtaí glana.

1. Dearadh agus Innealtóireacht
Comhairliúchán tosaigh: Tosaíonn an próiseas le plé idir an déantúsóir agus an custaiméir chun tuiscint a fháil ar riachtanais oibríochtúla an chraein, amhail toilleadh ualach, réise, airde ardaithe, agus an timpeallacht (m.sh., úsáid laistigh nó lasmuigh, coinníollacha teochta, etc.).

Innealtóireacht & Saincheapadh: Déanann an fhoireann dearaidh an craein a shaincheapadh, lena n -áirítear an struchtúr, an córas tógála, agus gnéithe cianrialaithe raidió. Ullmhaítear líníochtaí agus sonraíochtaí innealtóireachta mionsonraithe, ag cinntiú go gcomhlíonann an craein na caighdeáin agus na cóid sábháilteachta riachtanacha go léir.

Dearadh an Chórais Rialaithe: Tá an córas cianrialaithe raidió comhtháite sa dearadh, le haird ar éascaíocht úsáide, raon, gnéithe sábháilteachta (stad éigeandála, cosaint ró -ualaigh), agus comhoiriúnacht le córais eile an chraein.

2. Roghnú agus soláthar ábhair
Ábhair struchtúracha: Faightear ábhair ardcháilíochta cosúil le cruach le haghaidh príomh-bhíoma, girder, carráistí deiridh agus comhpháirteanna struchtúracha eile an chraein. Roghnaítear na hábhair seo as a neart, a marthanacht, agus a gcumas chun ualaí troma a sheasamh.

Comhpháirteanna meicniúla: Faightear na comhpháirteanna don chóras ardaithe, an tralaí, an roth craein, na mótair, na giarbhoscaí, agus an córas cianrialaithe raidió ó sholáthraithe iontaofa.

Comhpháirteanna Leictreacha: Sreangú, painéil leictreacha, lasca, feistí sábháilteachta, agus comhpháirteanna leictreacha eile do chóras rialaithe an chraein a fhoinsiú freisin.

3. Déantúsaíocht agus déantúsaíocht
Príomh -Thógáil Bíoma: Tá an chruach gearrtha, táthaithe, agus cóimeáilte chun an príomh -girder (bhíoma aonair) den chraein a chruthú. Is minic a bhaineann an próiseas seo le gearradh beacht, lúbadh, agus táthú chun lamháltais dearaidh ar leith a chomhlíonadh.

Déantúsaíocht Carraige Deiridh: Déantar na carráistí deiridh, a thacaíonn le meicníocht taistil an chraein, a dhéanamh agus a chóimeáil. Tá na comhpháirteanna seo deartha le haghaidh cobhsaíochta agus neart, ag cinntiú gluaiseacht réidh craein feadh na rianta.

Meicníocht ardaithe a thionól: Cuirtear an mheicníocht ardaitheoir, crúca agus ardaithe le chéile, le mótair, giaranna, agus ulóga comhtháite sa chóras. Déantar an córas tógála a thástáil le haghaidh toilleadh ualach agus oibriú réidh.

Meicníochtaí taistil tralaí agus craein: tógtar agus cuirtear na meicníochtaí taistil tralaí agus craein le chéile. Áirítear leis seo an córas rothaí, mótair agus iarnróid, ag cinntiú gluaiseacht réidh an chraein feadh na ráillí.

Suiteáil Cianrialaithe Raidió: Tá an córas cianrialaithe raidió suiteáilte. Áirítear leis seo na glacadóirí, na haeróga riachtanacha a fheistiú agus an córas rialaithe a chomhtháthú le córais leictreacha agus meicniúla an chraein.

4. Comhtháthú an Chórais Leictreachais agus Rialaithe
Córais Sreangaithe agus Leictreachais: Tá an sreangú leictreach suiteáilte, ag nascadh an chórais ardaithe, an painéil rialaithe, na mótair, agus an córas cianrialaithe raidió. Déantar an sreangú a thástáil le haghaidh sábháilteachta agus comhlíonadh cóid leictreacha.

Tionól an Phainéil Rialaithe: Tá painéal rialaithe an chraein le chéile agus comhtháite leis an gcóras cianrialaithe raidió. Déantar é a thástáil le haghaidh freagrachta agus gnéithe sábháilteachta, lena n -áirítear cosaint éigeandála agus cosaint ró -ualaigh.

Gnéithe Sábháilteachta: Tá feistí sábháilteachta ar nós lasca teorann, braiteoirí ró -ualaithe, agus aláraim fuaime agus solais suiteáilte agus comhtháite sa chóras rialaithe. Cinntíonn na córais seo oibriú craenach sábháilte agus cosc ​​a chur ar dhamáiste.

5. Tástáil agus rialú cáilíochta
Tástáil Luchtaigh: Déantar tástáil ualaigh ar an gcraein chun a chinntiú gur féidir leis an gcumas meáchain sonraithe a láimhseáil. Déantar an tástáil ag baint úsáide as meáchain chalabraithe chun feidhmíocht an chraein a fhíorú faoi choinníollacha oibriúcháin.

Tástáil Oibríochtúil: Déantar tástáil oibríochtúil iomlán ar an gcraein, áit a bhfuil sé á reáchtáil trína chuid tairiscintí (ardú, ísliú, taisteal, etc.) ag baint úsáide as an cianrialtán raidió. Déantar monatóireacht dhlúth ar fhreagra an chraein ar orduithe, lena n -áirítear aláraim stad éigeandála agus aláraim sábháilteachta.

Tástáil Leictreach agus Mheicniúil: Déantar gach córas leictreach, lena n -áirítear an cianrialtán raidió, a thástáil le haghaidh feidhmiúlacht agus sábháilteachta. Déantar cigireacht ar na mótair, na coscáin agus an sreangú leictreach le haghaidh oibriú cuí.

Cigireacht ar chomhlíonadh: Déantar cigireacht ar an gcraein chun caighdeáin áitiúla agus idirnáisiúnta a chomhlíonadh (mar shampla ISO, CE, nó OSHA) chun a chinntiú go gcomhlíonann sé rialacháin sábháilteachta. Déantar seiceáil iomlán ar an struchtúr, ar na comhpháirteanna ualaigh, agus ar na córais sábháilteachta.

6. Tionól deiridh
Tionól agus Cigireacht Deiridh: Tar éis tástála, tá an craein le chéile go hiomlán, agus tá na comhpháirteanna go léir ceangailte go daingean agus seiceáil go dúbailte le haghaidh cruinnis. Tá an cianrialtán raidió cumraithe, agus déantar an córas a thástáil uair dheireanach chun comhtháthú gan uaim a chinntiú.

Péintéireacht agus Críochnú: Tá bratuithe cosanta ag an gcraein chun creimeadh a chosc agus chun a chuma a fheabhsú. Cuirtear na baint deiridh deiridh leis an struchtúr, lena n -áirítear aon lipéadú nó marcálacha sábháilteachta.

Doiciméadú: Ullmhaítear gach doiciméad riachtanach, lena n -áirítear lámhleabhair, deimhnithe comhlíonta, tuarascálacha tástála, agus faisnéis bharántais don chustaiméir.


Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
