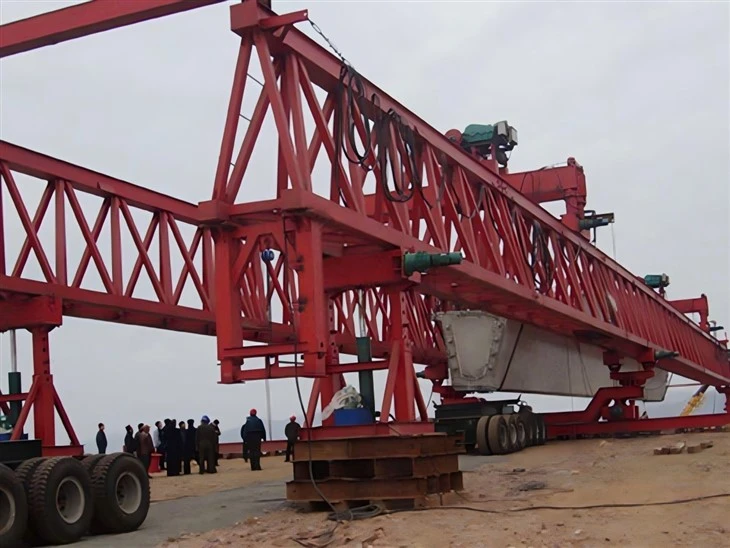

Tosaitheoir Bíoma Droichid

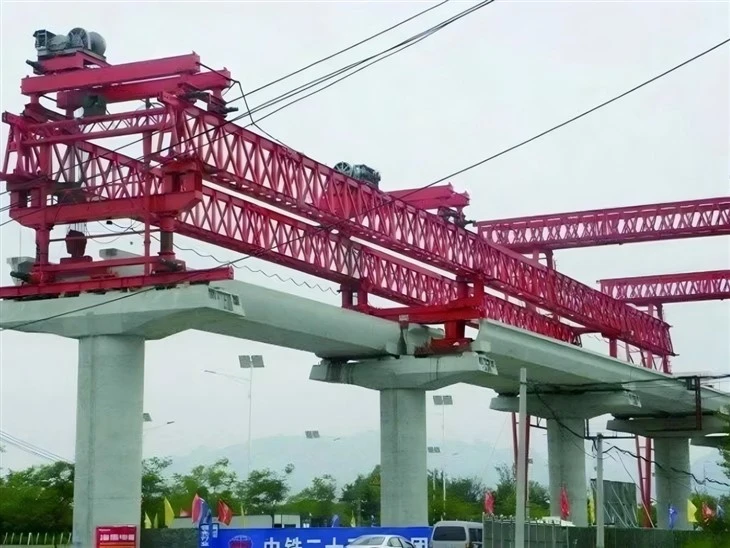

Is trealamh tógála speisialaithe é an Tosaitheoir Bíoma Droichid, ar a dtugtar Tosaitheoir Girder nó Meaisín Tógála Bhíoma, atá deartha chun bíomaí coincréite réamhtheilgthe (girders) a shuiteáil i dtionscadail tógála droichid. Arna innealtóireacht chun ualaí troma a láimhseáil le caighdeáin ard sábháilteachta agus cobhsaíochta, tá an Tosaitheoir Bíoma Bridge riachtanach le haghaidh oibríochtaí nua-aimseartha tógála droichid.

Príomhghnéithe:
Cumas ard -ualaigh: in ann bíomaí a ardú agus a sheoladh a mheá suas le 900 tonna (saincheaptha bunaithe ar riachtanais an tionscadail).
Dearadh solúbtha: Oiriúnach do chineálacha éagsúla droichid lena n -áirítear droichid mhórbhealaigh, droichid iarnróid, tarbhealaí uirbeacha, agus róbhealaí.
Córais Sábháilteachta Ard: feistithe le feistí sábháilteachta iolracha lena n-áirítear cosaint ró-ualaigh, córais fhrith-tilt, agus meicníochtaí stad éigeandála.
Rialú beachtais: Úsáideann sé córais hiodrálacha agus aonaid rialaithe ardleibhéil le haghaidh suíomh réidh agus cruinn bíoma.
Tionól Éasca & Disassembly: Ceadaíonn dearadh modúlach iompar, cóimeáil, agus dí -chomhshó go tapa, ag feabhsú éifeachtúlacht fhoriomlán an tionscadail.
Inoiriúnaitheacht: Tacaíonn sé le tógáil bhíoma atá tacaithe go simplí agus leanúnach, inoiriúnaithe do thimpeallachtaí casta agus i dtimpeallachtaí tógála.

1. Cumas Ardaithe: 160 tonna (gan meáchan scaipthe a áireamh)

2. Féinmheáchan an droichid ag tógáil meaisín: 118 tonna (meáchan uasta aon phíosa amháin: 7T)

3. Friotaíocht gaoithe

Stát siúil gan ualach: 8 leibhéal

Stát ancaíochta gan ualach: 12 ghrád

Stát ardaithe le hualach iomlán: Leibhéal 7

4. Luas Ardaithe: Ualach Iomlán: 0 ~ ~ 1. 0\/min

Gan aon ualach: 0 ~ 1.5 m\/min

5. Luas luffing: 0 ~ {0. 6 m\/min (le luffing ualach)

6. raon oibre: rmin =7 m rmax =12 m

7. Modh siúil an mheaisín iomláin: cineál siúil (déantar an sorcóir ola a bhrú suas, agus níl aon ualach ann le linn an phróisis siúil)

8. Luas taistil an mheaisín iomláin: Is é an ghluaiseacht iomlán ná 15m, lena n -áirítear an t -ancaire a dhíshealbhú, an rian a aisiompú, agus suíomh, ní thógann an próiseas iomlán níos mó ná 2 uair an chloig.

9. Cumas dreapadóireachta gan ualach an mheaisín iomláin: ± 3.5 céim

10. Airde Ardaithe: 65m faoi bhun an droichid, 1m os cionn an droichid

11. Fad ancaire tosaigh agus cúil: 18m (16m, 19.5m)

12. An fad idir na pointí tacaíochta ar chlé agus ar dheis le linn na hoibre: Lasmuigh de 10.5m, taobh istigh de 5.7m

Fad idir pointí tacaíochta tosaigh agus cúil: 16.85m

13. uillinn sraonadh a ardú: Treo droichid cothrománach 1.5 céim, treo fadaimseartha droichid 3.5 céim

14. Feidhmíocht leibhéalta scaipthe: le feidhmeanna leibhéalta ingearacha agus cothrománacha

15. Cumas suiteáilte an mheaisín iomláin: 110kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Gnéithe agus Buntáistí Táirge: Tá córais hiodrálacha feistithe le córais hiodrálacha, is féidir le {{6} 8-1 Méadair a choigeartú, is féidir an príomh-bhíoma a choigeartú, is féidir an príomh-bhíoma a choigeartú, agus 8-1 Méadair a choigeartú, is féidir an príomh-bhíoma a choigeartú, agus {}}. tógtha, etc.

Is meaisín tógála speisialaithe é Tosaitheoir Bíoma Bridge (ar a dtugtar Meaisín Seoladh Droichead nó Meaisín tógála Girder Bridge freisin) a úsáidtear chun girders\/bíomaí droichid réamhtheilgthe a chur. Úsáidtear é go coitianta i dtógáil droichid deighilte, go háirithe do thionscadail mhórbhealaigh agus iarnróid. Seo iad na príomh -chomhpháirteanna de lainseálaí bíoma droichid:

1) Príomh -ghéara \/ girder a sheoladh
An príomhstruchtúr a chuimsíonn an bhearna idir piaraí droichid.
Tacaíonn sé leis an bhíoma mar go n -aistrítear é.
Go minic deartha mar thruss nó mar ghirder bosca.
2) carráistí \/ portaigh deiridh
Meicníochtaí tralaí atá suite ag an dá cheann den girder seolta.
Lig don Tosaitheoir iomlán bogadh go fadtréimhseach feadh na gcéithe.
3) Winches agus Meicníocht Ardaithe
Úsáidtear é chun na bíomaí\/girders réamhtheachtaithe a ardú agus a ísliú ón talamh go dtí an lainseálaí agus isteach sa suíomh deiridh.
Feistithe le rópaí sreinge, crúcaí, nó bíomaí scaipthe.
4) tralaí tralaí \/ bhíoma
Bogann sé ar feadh an phríomh -ghránna chun an bhíoma réamhtheachtaithe a iompar agus a shuíomh go cliathánach.
Ceadaíonn sé bíomaí bíomaí ar na piaraí nó ar imthacaí a shocrú go beacht.
5) Córas hiodrálach
Tugann sé cumhacht do na feidhmeanna tógála, aistrithe agus gluaiseachta eile.
San áireamh tá sorcóirí hiodrálacha, caidéil agus aonaid rialaithe.
6) Córas Leictreach & Cábán Rialaithe
Painéil rialaithe tithe agus comhpháirteanna leictreacha.
Is minic a bhíonn cábáin oibreora suite ar an lainseálaí chun an meaisín a mhonatóireacht agus a rialú.
7) cosa tosaigh agus cúil (tacaíochtaí)
Cosa inchoigeartaithe a bhíonn ar na piaraí nó ar na tacaíochtaí sealadacha.
Is féidir a bheith hiodrálach nó meicniúil.
Soláthraíonn sé tacaíocht ingearach le linn seoladh bhíoma.
8) Meicníocht aistrithe taobh
Ceadaíonn sé do ghluaiseacht chliathánach an lainseálaí ailíniú bhíoma a choigeartú.
9) Córais Sábháilteachta
Braiteoirí ualaigh, lasca teorann, feistí frith-imbhuailte, agus córais stad éigeandála.
10) Bracing \/ cobhsaitheoirí sealadacha
Soláthraíonn sé cobhsaíocht bhreise le linn socrúcháin bhíoma, go háirithe ar chuair nó ar réisí claonta.

Sceiste

Is trealamh speisialaithe é Tosaitheoir Bíoma Droichid (ar a dtugtar Tosaitheoir Girder nó Meaisín tógála girder droichid freisin) a úsáidtear chun bíomaí réamhstaid nó girders a shuiteáil le linn tógáil droichid. Seo roinnt buntáistí tábhachtacha a bhaineann le Tosaitheoir Bíoma Droichid a úsáid:

1) Éifeachtúlacht mhéadaithe
Ceadaíonn sé suiteáil níos tapúla bíomaí droichid i gcomparáid le craenacha traidisiúnta.
Is féidir leis déileáil le socrúcháin bhíoma iolracha i thus amháin, ag laghdú am timthrialla.
2) cruinneas ard
Soláthraíonn an Tosaitheoir ailíniú beacht agus suíomh bíomaí, ag cinntiú cruinneas struchtúrach.
3) Éifeachtach ó thaobh costais i dtionscadail mhóra
Cé go bhfuil an infheistíocht tosaigh ard, i gcás tionscadal mórscála laghdaíonn sé costais saothair agus an gá le craenacha troma.
Laghdaíonn sé costais iompair agus slógtha de réir mar a fhanann sé ar an láthair ar feadh tréimhsí fada.
4) Inoiriúnaitheacht do tír -raon casta
Tá sé thar a bheith úsáideach i dtimpeallachtaí dúshlánacha amhail gleannta doimhne, aibhneacha, nó mórbhealaí ina bhfuil craenacha bunaithe ar an talamh praiticiúil.
5) Sábháilteacht fheabhsaithe
Laghdaíonn sé rioscaí d'oibrithe trí theorannú a dhéanamh ar an ngá atá le bíomaí troma a ardú agus a shuíomh.
Feidhmíonn sé ar a rian féin nó ar ráillí, ag íoslaghdú gluaiseachta trealaimh i gcriosanna oibre plódaithe.
6) solúbthacht
Is féidir é a úsáid le haghaidh cineálacha éagsúla tógála droichid: droichid mhórbhealaigh, droichid iarnróid, tarbhealach, agus droichid deighilte.
Oiriúnach don dá cheann a thacaigh le bíomaí agus le tógáil leanúnach girder.
7) Laghdaíonn sé an tionchar comhshaoil
Éilíonn sé níos lú suaitheadh ​​talún i gcomparáid le socruithe traidisiúnta craein, ag caomhnú tírdhreacha nádúrtha nó ag íoslaghdú cur isteach ar shuíomhanna uirbeacha.

Is trealamh tógála speisialaithe é Tosaitheoir Bíoma Bridge (ar a dtugtar Tosaitheoir Girder Droichead nó Droichead Seoladh Bíoma) a úsáidtear go príomha chun girders nó bíomaí droichid réamhtheilgthe a shuiteáil. Is é an príomhiarratas atá aige ná tógáil droichid, go háirithe i dtionscadail a bhaineann le bíomaí coincréite nó cruach réamhtheachtaithe. Seo miondealú ar a phríomhiarratais:

1) tógáil droichid
Socrúchán bhíoma réamhtheilgthe: a úsáidtear chun bíomaí coincréite nó cruach a chur ar phiaraí droichid agus ar teanntáin.
Tógáil droichid deighilte: cuidíonn sé le codanna iomadúla de dhroichid a sheoladh agus a shuiteáil go héifeachtach.
Droichid mhórbhealaigh agus iarnróid: a úsáidtear go coitianta i róbhealaí mórbhealaigh, tarbhealaí iarnróid, agus córais ardaithe meitreo nó idirthurais iarnróid éadroma.
2) tír -raon deacair nó ró -chonstaicí
Crosairí Abhainn: Riachtanach chun bíomaí a shuiteáil thar aibhneacha, gleannta, nó bóithre nach féidir craenacha ar an talamh a úsáid.
Ceantair uirbeacha: Éifeachtach i gceantair phlódaithe ina bhfuil srian ar shlógadh craein.
3) Tógáil droichid luathaithe (ABC)
Suiteáil níos tapúla: Laghdaíonn sé an t -am tógála trí bhíomaí a sheoladh go tapa gan an gá le scafall nó obair bhréagach.
Íoslaghdú a dhéanamh ar an gcur isteach: Úsáidtear é chun cur isteach ar thrácht a íoslaghdú i gceantair ghnóthacha trí oibríochtaí oíche nó seachbhuaice a cheadú.
4) Tionscadail droichid fad-réise
Cumas ardaitheoir trom: In ann bíomaí troma a sheoladh le haghaidh droichid fad-réise áit nach leor trealamh tógála traidisiúnta.
Suiteálacha il-réise: Éascaíonn sé seolta an bhíoma ar fud na réise éagsúla gan trealamh trom bunaithe ar an talamh a bhogadh.
5) cásanna tógála speisialta
Droichid cuartha: Tá roinnt lainseálaithe bíoma ard deartha chun suiteáil bíomaí a láimhseáil in ailínithe droichid cuartha.
Tír -raon fána: Úsáidtear an áit a dtrasnaíonn ailíniú droichid dálaí talún fána nó míchothrom.

1. Dearadh & Innealtóireacht
Anailís ar riachtanais: Tuiscint a fháil ar shonraíochtaí tionscadail, réise droichid, acmhainn ualach, agus coinníollacha suímh.
Dearadh Struchtúrach: Cruthaigh dearaí struchtúracha agus meicniúla mionsonraithe, lena n -áirítear ríomhaireachtaí ualaigh, anailís struis, agus tosca sábháilteachta.
Ceadú & Athbhreithniú: Dearadh a chur isteach le haghaidh Athbhreithniú ar Fhoireann Cliant agus Innealtóireachta, agus aon athbhreithnithe riachtanacha ina dhiaidh sin.
2. Soláthar ábhair
Cruach & Comhpháirteanna: Ceannaigh plátaí cruach ard-ghrád, rannóga (H-bíoma, próifílí girder bosca), agus amhábhair eile.
Córais hiodrálacha agus leictreacha: Sorcóirí hiodrálacha, mótair, córais rialaithe, braiteoirí, agus codanna riachtanacha eile a sholáthar.
3. Déantúsaíocht Struchtúr Cruach
Gearradh: CNC Plasma\/Laser a ghearradh ar phlátaí cruach agus bíomaí de réir líníochtaí dearaidh.
Meaisíniú: Meaisíniú beacht na bpríomh -chomhpháirteanna cosúil le poill bioráin, suíocháin agus joints.
Táthú: Tionól agus táthú struchtúir cruach (príomh -shorter, cosa tosaigh\/cúil, cros -bíomaí, etc.).
Tástáil neamh-millteach (NDT): Tástáil cáithníní ultrasonaic nó maighnéadacha chun táthaithe a iniúchadh.
4. Cóireáil dromchla
Pléascadh: Sandblasting nó pléascadh lámhaigh chun meirge agus neamhíonachtaí a bhaint.
Péintéireacht: Cuir primer, cótaí idirmheánacha, agus barráin i bhfeidhm de réir na gcaighdeán cosanta creimthe (m.sh. bratuithe eapocsa nó polúireatán).
5. Comhpháirteanna meicniúla a thionól
Suiteáil an chórais hiodrálacha: sorcóirí hiodrálacha, caidéil, píobáin agus aonaid rialaithe.
Sreangú an Chórais Leictrí: Suiteáil painéil rialaithe, lasca teorann, sreangú, agus comhpháirteanna uathoibrithe eile.
Suiteáil giarbhosca & winch: Córais a chur ardaithe, giarbhoscaí agus córais tiomána.
6. Réamhthionól & Tástáil
Tionól trialach: Príomh-mhodúil réamh-chómhalartaithe (m.sh., an príomh-shorter le cosa tacaíochta) ag an gceardlann.
Tástáil fheidhmiúil: córais hiodrálacha agus leictreacha a thástáil, meicníochtaí ardaithe\/íslithe a fhíorú, agus insamhaltaí ualaigh a dhéanamh.
7. Díshealbhú & Pacáil
Disassembly: Briseadh síos an Tosaitheoir i modúil iniompartha.
Pacáil: Cuir comhpháirteanna cóireála frith-chreimthe agus pacáiste i bhfeidhm le haghaidh loingsiú (m.sh., cliathbhoscaí adhmaid, frámaí cruach).
8. Iompar ar an suíomh
Pleanáil Loighistice: Iompar Modúil Tosaitheora a eagrú chuig Láithreán Tógála an Droichid.
9. Tionól agus coimisiúnú ar an láthair
Tionól Deiridh: Cuir an Tosaitheoir ar an láthair faoi mhaoirseacht innealtóirí.
Tástáil Coimisiúnaithe & Lódála: Déan tástálacha ualaigh fíor-ama, seiceálacha sábháilteachta agus coigeartuithe.
10. Aistriú & Oiliúint
Aistriú don Chliant: Tabhair an Tosaitheoir atá cóimeáilte go hiomlán ar láimh go hoifigiúil.
Oiliúint Oibreoirí: Oiliúint a sholáthar d'oibreoirí na gcliant maidir le hoibriú agus cothabháil shábháilte.

2. Tosaíonn an próiseas táirgthe leis an gcéim dearaidh agus innealtóireachta, áit a bhfuil na sonraíochtaí teicniúla bunaithe. Is éard atá i gceist leis seo ná pleanáil agus anailís chúramach a dhéanamh, ag cur san áireamh tosca mar an úsáid atá beartaithe, toisí, cumas meáchain agus suíomh. Oibríonn innealtóirí oilte le chéile chun treoirphlean mionsonraithe a chruthú den Bridge Girder Tosaitheoir, a fheidhmíonn mar bhunús don táirgeadh iarbhír.

3. Is é atá i gceist leis an dara céim den phróiseas táirgthe ná monarú iarbhír an lainseálaí girder droichid. Éilíonn sé seo go n -úsáidfí trealamh agus saineolas speisialaithe, chomh maith le cloí le prótacail sábháilteachta dochta chun próiseas táirgthe sábháilte agus éifeachtach a chinntiú. Oibríonn teicneoirí oilte leis na hábhair chun na deighleoga girder agus na comhpháirteanna lainseálaí a chruthú, a chuirtear le chéile ansin chun an Tosaitheoir Girder Bridge a chruthú.

. Nuair a bhíonn an lainseálaí girder droichid críochnaithe, déantar próiseas dian rialaithe cáilíochta air chun a chinntiú go gcomhlíonann sé na sonraíochtaí teicniúla agus na caighdeáin sábháilteachta go léir. Is éard atá i gceist leis seo ná marthanacht, cumas meáchain agus cruinneas an tosaitheora a thástáil agus iad ag seoladh girders.

5. Le linn an phróisis táirgthe ar fad, tá dearcadh dearfach agus réamhghníomhach ríthábhachtach chun toradh rathúil tionscadail a chinntiú. Éilíonn gach céim aird chúramach ar mhionsonraí agus ar bhuanseasmhacht, chomh maith le tiomantas do shármhaitheas agus don nuálaíocht.

Mar fhocal scoir, is cuid ríthábhachtach de phróiseas tógála an droichid é táirgeadh lainseálaí droichid droichid. Éilíonn sé scileanna agus saineolas foirne ardoilte, a oibríonn go díograiseach agus le dearcadh dearfach chun toradh rathúil a chinntiú. Trí fhócas a choinneáil ar cháilíocht, ar shábháilteacht agus ar nuálaíocht, is féidir linn leanúint ar aghaidh ag tógáil an bhonneagair a mhúnlóidh ár dtodhchaí.

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
