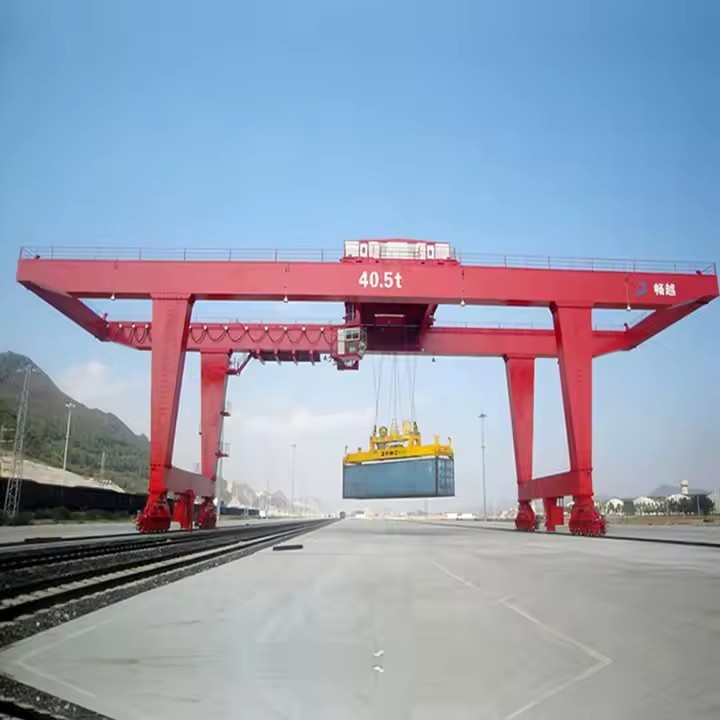

200 tonna Tonna Craein droichid ghéaga dúbailte dúbailte

A {100- tonna Craein droichid ghéaga dúbailte iarnróid (RMG)Is córas tógála mór, tromshaothair é atá deartha go príomha le haghaidh oibríochtaí lasmuigh ina gcaithfear ualaí troma a fhoirceannadh, a bhogadh go cothrománach, agus a bheith suite le cruinneas ard. TaobhchaitheamhDhá phríomh -girdersisMeicníochtaí taistil suite ar iarnróid, cuireann an cineál seo craein neart, cobhsaíocht agus teacht níos fearr ar fáil i gcomparáid le samhlacha aon-girder.

Príomhghnéithe:

Cumas:100 tonna, atá oiriúnach le haghaidh ualaí ró -throm nó an -trom.

Struchtúr:Dearadh dúbailte-girder le haghaidh dáileadh ualaigh feabhsaithe agus sraonadh íosta.

Soghluaisteacht:Suite ar iarnród, ag ligean don chraein taisteal achair fhada feadh rianta seasta.

Réise:Is féidir é a oiriúnú bunaithe ar riachtanais an tsuímh, go minic idir 18 agus 35 méadar nó níos mó.

Airde:Is iondúil go mbíonn airde ardaithe inchoigeartaithe de réir riachtanais oibriúcháin.

Comhpháirteanna:San áireamh tá tralaí ardaithe (a ghluaiseann ar feadh na mbuachaillí), córais leictreacha, cábáin do rialú oibreoirí (nó roghanna cianrialaithe), agus gnéithe sábháilteachta cosúil le cosaint ró -ualaigh agus córais stad éigeandála.

Iarratais:

Gléasraí Trom Tionsclaíoch (Muilte Cruach, Clóis Loinge)

Clóis coimeádáin agus críochfoirt idirmhódúla

Láithreáin tógála a bhaineann le comhpháirteanna móra réamhdhéanta

Gléasraí cumhachta agus láimhseáil coincréite réamhtheilgthe

Clóis monaraithe mhóra

Buntáistí:

Láimhseáil éifeachtach agus bheacht ar ualaí ollmhóra

Ardéifeachtúlacht oibre, oiriúnach le haghaidh úsáide go minic agus dian

Deartha le haghaidh úsáide lasmuigh le gnéithe síondíonacha

Costais chothabhála níos ísle mar gheall ar dhearadh láidir

Is féidir é a oiriúnú go hiomlán do riachtanais ar leith suímh nó tionscail

Prionsabal Oibre:Ardaíonn meicníocht ardaithe an chraein an t -ualach go hingearach. Soláthraíonn an tralaí, a ghluaiseann feadh an dá ghlas, gluaiseacht chliathánach, agus taistealaíonn an craein ar fad feadh na ráillí le haghaidh gluaiseachta fadaimseartha. Le chéile, cuireann sé seo ar a gcumas clúdach tríthoiseach a chomhlánú ar limistéar oibre.

Comhpháirteanna lárnacha: inneall, imthacaí, giarbhosca, mótar, fearas

Áit Tionscnaimh: Henan, an tSín

Barántas: 2 bhliain

Meáchan (kg): 50000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Iarratas: Allamuigh

Eochairfhocail: Craein Gantry

Cumas luchtaithe rátáilte: 50ton

Luas Tras -Taistil: 44.6m\/min

Luas fada taistil: 47.1m\/min

Bealach rialaithe: cábáin

Soláthar cumhachta: spól cábla

Rian Cruach: Qu80

Cumhacht: {3- Céim AC 50Hz 380V

Deimhniú: CE ISO

1.Dúbtha Príomh -Girders

Bíomaí cruach tromshaothair a chruthaíonn an príomhstruchtúr iompair ualaigh.

Deartha le haghaidh sraonadh íosta faoi ualaí troma.

Is minic a dhéantar é a dhéanamh ag baint úsáide as dearaí bosca bosca nó truss, ag brath ar an iarratas.

Carrages Deiridh (cosa agus bíomaí)

Ceangail na príomh -ghéaga leis an gcóras iarnróid talún.

Cuir struchtúir chruach láidir le rothaí a bhogann feadh na ráillí.

Féadfaidh cosa a bheithA-chineál, U-chineál, nóCineál fráma droichid, ag brath ar riachtanais imréitigh

Tralaí a chur ardaithe

Gluaiseann sé go cothrománach feadh na bpríomh -sheanóirí.

Áirítear:

Meicníocht ardaithe:Mótar, giarbhosca, druma rópa sreinge, bloc crúca, agus córas coscánaithe.

Fráma Tralaí:Tacaíonn sé leis an meicníocht ardaithe.

Meicníocht Taistil:Mótair agus rothaí a chumasaíonn gluaiseacht tralaí.

.iompar

1) Is comhpháirt chriticiúil é an t -iompar deiridh de chrann droichid ghránna dúbailte a nascann struchtúr an chraein lena rothaí agus a éascaíonn a ghluaiseacht ar feadh an rúidbhealaigh nó na rianta talún. Maidir leis na craenacha droichideacha dúbailte is mó, ní mór an t -iompar deiridh a dhearadh go láidir chun na hualaí ollmhóra a láimhseáil agus chun oibriú réidh a chinntiú.

2) Tá na carráistí deiridh deartha chun an t-ualach a dháileadh ó na girders go cothrom go dtí na rothaí.

3) Aistríonn an t -iompar deiridh ualaí ó ghéara agus ardaitheoir an chraein go dtí na ráillí nó na talún. Maidir leis na craenacha droichid is mó, d'fhéadfadh ualaí ingearacha (ó ardú) agus ualaí cothrománacha (ó choscánaithe nó ó ghaoth) a bheith san áireamh. Chun oibriú cuí a chinntiú, ní mór na carráistí deiridh a ailíniú go beacht leis na ráillí. Is féidir le mí -ailíniú guaiseacha níos mó nó guaiseacha oibriúcháin a bheith mar thoradh air.

Meicníocht Taistil 4.Crane

Soláthraíonn sé gluaiseacht fhadtéarmach feadh na rianta iarnróid.

Faoi thiomáint ag mótair leictreacha mar aon le giaranna laghdaithe.

Tá rothaí feistithe le rothaí (rothaí cruach dúbailte de ghnáth) atá deartha le haghaidh ualaí troma.

Is minic a chuimsíonn sé córais tiomána sioncronaithe chun taisteal réidh a chinntiú.

Meicníocht taistil 5.trolley

1) Comhdhéanamh struchtúrach

Fráma Tralaí: Úsáidtear cruach ard-neart go coitianta chun a chinntiú gur féidir leis an bhfráma an meáchan substaintiúil agus na strusanna a láimhseáil le linn na hoibríochta.

Socraigh Roth: Tá rothaí móra, buan suite ar an tralaí chun gluaiseacht réidh a cheadú ar feadh na ráillí nó na bíomaí droichid. Tá na rothaí seo deartha le haghaidh oibríochtaí tromshaothair agus d'fhéadfadh imthacaí a bheith acu le haghaidh éifeachtúlachta níos fearr.

Gléas tiomána: Tiomáineann mótair leictreacha ardchumhachta an tralaí, de ghnáth ag baint úsáide as tiomántáin luais athraitheacha le haghaidh rialú beacht. Tá na mótair seo suite laistigh de fhráma na tralaí.

2) Feidhm na meicníochta oibriúcháin tralaí

Tá ról ríthábhachtach ag meicníocht taistil tralaí an chraein ghraotha dúbailte is mó i bhfeidhmiú an chraein tríd an meicníocht ardaithe (nó an hook) a bhogadh go cothrománach feadh fad réise an chraein. Ligeann sé seo don chraein an t -ualach a shuíomh in áiteanna éagsúla laistigh dá cheantar oibre. Ag taisteal ar feadh na mbuachaillí, is féidir leis an tralaí ualaí a iompar ar fud réise iomlán an chraein, ag éascú agus ag cur ábhar trom nó trealamh i suíomhanna éagsúla laistigh de raon oibre an chraein. Ábhair mhóra tógála, nó trealamh trom tionsclaíoch.

Roth 6.crane

Is comhpháirt chriticiúil é an roth craein de chraein ghránna dúbailte, go háirithe ceann atá deartha le haghaidh feidhmchlár tromshaothair nó ar scála mór. Déantar innealtóireacht air chun tacú le gluaiseacht an chraein ar feadh a rianta rúidbhealaigh agus é a éascú.

Go hiondúil déanta as cruach chruthach nó as cruach theilgthe ard-neart, mar shampla 42CRMO4 nó 65MN, chun ualaí arda a fhulaingt agus a sheasamh. Próifíl tread: Beachtas-mheaisínithe chun an t-iarnród a chur in oiriúint go foirfe, ag cinntiú go bhfuil sé réidh agus an caitheamh íosta. Éilíonn craenacha níos mó rothaí trastomhas níos mó chun an t -ualach a dháileadh go héifeachtach agus an strus ar an iarnród agus ar an roth a laghdú.

Tá roinnt rothaí á gcumhachtú (rothaí tiomána) chun an craein a bhogadh, agus is idlers iad cuid eile. Tá na rothaí tiomána ceangailte le mótair agus le giarbhoscaí chun tarraingt a sholáthar.

Hook 7.Cane

Is comhpháirt chriticiúil é an crúca craenach den chrann droichid dúbailte is mó, atá deartha go sonrach chun tascanna ardaithe tromshaothair a láimhseáil i dtimpeallachtaí tionsclaíocha amhail clóis long, muilte cruach, agus suíomhanna móra tógála.

Maidir leis na craenacha droichid is mó, féadfaidh an crúca ualaí a láimhseáil i raon na céadta tonna, ag brath ar chumas rátáil an chraein. Mar shampla, tá crúcaí do 500- tonna nó craenacha níos mó coitianta i dtionscail speisialaithe.

Déanta as steels cóimhiotail ard-neart cosúil le cruach charbóin brionnaithe nó cruach chóimhiotail chun an neart teanntachta agus an mharthanacht riachtanach a sholáthar.

Is iondúil gur crúcaí singil nó dúbailte iad na crúcaí, le crúcaí dúbailte a úsáidtear le haghaidh dáileadh ualaigh níos fearr i gcórais ardchumais.

Is minic a dhéantar crúcaí a shaincheapadh bunaithe ar riachtanais ardaithe shonracha an iarratais, amhail coimeádáin ardaithe, cornaí, leaca, nó rudaí troma eile.

Móchleasa

1) Is comhpháirt chriticiúil é mótar an chraein ghraonach dúbailte is mó toisc go dtugann sé cumhacht do na meicníochtaí tógála agus gluaiseachta. Is iondúil go roghnaítear na mótair seo bunaithe ar chumas an chraein, ar riachtanais oibriúcháin agus ar choinníollacha comhshaoil.

2) Is féidir leis na mótair sna craenacha droichid is mó rátálacha cumhachta a bheith acu i raon na céadta cileavata, ag brath ar chumas ualach an chraein (m.sh. 500 tonna nó níos mó).

3) Oibríonn sé ar sholáthairtí cumhachta tionsclaíocha, go hiondúil {380-690 v AC, le córais voltais níos airde a úsáidtear le haghaidh craenacha ultra-trom.

.

Córas aláraim fuaime agus solais & lasc teorann

1) córas aláraim fuaime agus solais

Is comhpháirt sábháilteachta chriticiúil é an córas aláraim fuaime agus solais de chrann droichead dúbailte droichid atá deartha chun pearsanra a chur ar an eolas i gcóngaracht an chraein faoina oibriú nó a ghuaiseacha féideartha.

Aláram inchloiste (fuaim): Fuaimeanna ard agus sainiúla a tháirgeadh chun rabhadh a thabhairt d'oibrithe.

Aláram amhairc (solas): Cuir rabhadh infheicthe ar fáil, go háirithe i dtimpeallachtaí noisy nó le haghaidh oibrithe lagéisteachta.

2) lasc teorann

Is gléas ríthábhachtach sábháilteachta agus oibríochtúil é lasc teorann i gcraein dréimire girder dúbailte, go háirithe do na samhlacha is mó agus is tromchúisí. Is í an phríomhfheidhm atá aige ná oibriú sábháilte an chraein a chinntiú trína ghluaisne a shrianadh laistigh de pharaiméadair shainithe chun timpistí nó damáiste trealaimh a chosc.

Lasc Teorainn ardaitheoir: Cuireann sé cosc ​​ar an gcrúca nó ar an mbloc ualaigh taisteal ró-ard nó ró-íseal.

Lasc Teorainn Taistil: Cuireann sé teorainn le gluaiseacht chothrománach an chraein nó an tralaí feadh an droichid nó an rúidbhealaigh.

Scagadh lasc teorann: Cuireann sé srian ar uainíocht an chraein go huillinneacha sonracha.

Lasc Teorainn Luchtaigh (cosaint ró -ualaigh): Aimsíonn sé nuair a bhíonn an craein ag ardú níos mó ná a chumas rátáilte.

Lasc Teorainn Luas na Gaoithe: I gcás craenacha droichid lasmuigh, déanann sé monatóireacht ar luas na gaoithe.

10. Gléasanna Sábháilteachta

1) Gléas cosanta ró -ualaigh: Cuireann sé cosc ​​ar an gcraein ualaí a ardú a sháraíonn a chumas rátáilte.

2) Lasca a theorannú: Cosc a chur ar an gcraein bogadh thar a limistéar oibríochtúil ainmnithe.

3) Córas Stad Éigeandála: Ceadaíonn sé d'oibreoirí gach oibríocht craenach a stopadh láithreach i gcás éigeandála.

4) Córais Frith-Imbhuailte: Cosc a chur ar imbhuailtí le craenacha, rudaí, nó struchtúir eile sa limistéar oibriúcháin.

5) Aláram luais gaoithe agus gléasanna glasála: Cinntíonn sé cobhsaíocht an chraein le linn gaotha arda, go háirithe i gcás craenacha lasmuigh.

6) Teorainn an Mhóta Luchtaigh: Cuireann sé cosc ​​ar an gcraein tipping mar gheall ar ualach iomarcach nó dáileadh míchuí.

11.Modh rialaithe

1) Rialú láimhe: Rialaíonn an t -oibreoir go díreach meicníochtaí oibriúcháin éagsúla an chraein trí chnaipí nó lasca ar an bpainéal rialaithe láimhe. Oibriú simplí, atá oiriúnach d'oibríochtaí beaga nó gearrthéarmacha; is féidir é a choigeartú go tapa de réir riachtanais shonracha.

2) Cianrialtán gan sreang: Tá feidhmeanna éagsúla an chraein á rialú ag cianrialtán gan sreang, agus is féidir leis an oibreoir oibriú ar achar sábháilte. Feabhsaíonn sé solúbthacht agus sábháilteacht na hoibríochta, atá oiriúnach go háirithe do thimpeallachtaí oibre casta nó contúirteacha.

3) Cianrialtán sreinge: Oibrigh tríd an líne rialaithe atá ceangailte leis an gcraein, agus cuireann an t -oibreoir treoracha trí rialtóir láimhe. I gcomparáid le cianrialtán gan sreang, tá an comhartha cobhsaí agus ní chuirtear isteach air go héasca, atá oiriúnach le haghaidh oibriú i limistéar seasta.

4) Rialú uathoibrithe: Baintear oibríocht uathoibrithe amach trí PLC (rialtóir loighic ríomhchláraithe) nó trí chóras ríomhaireachta, agus déantar oibriú an chraein a rialú de réir an chláir réamhshocraithe. Feabhsaíonn sé cruinneas agus comhsheasmhacht na hoibríochta, atá oiriúnach d'oibríochtaí ar scála mór agus athchleachtach, agus laghdaíonn sé cur isteach ar fhachtóirí daonna.

5) Rialú Comhshó Minicíochta: Déantar luas an mhótair a choigeartú leis an tiontaire minicíochta chun rialú beacht a bhaint amach ar luas oibriúcháin an chraein. Féadann sé dlús a chur go réidh le sábháilteacht agus le héifeachtúlacht oibríochtaí ardaithe a luathú agus a luasmhoilliú go réidh, agus an tionchar ar threalamh a laghdú.

12.sketch

Príomhtheicniúil

Buntáistí 100- tonna Tonna Craein droichid Iarnróid Iarnróid Dúbailte

Cumas ardaithe an -ard

Le rátáil 100- tonna, láimhseálann sé ualaí an -trom agus ró -mhór go héasca - oiriúnach do thionscail cosúil le táirgeadh cruach, tógáil long, agus láimhseáil coimeádáin.

Struchtúr láidir agus cobhsaí

Andearadh dúbailteSoláthraíonn dáileadh ualach den scoth, déine ard, agus sraonadh bhíoma laghdaithe, fiú faoi ualach iomlán.

Foirfe le haghaidh oibríochtaí tromshaothair go minic.

Réise fada agus clúdach leathan

Ligeann dearadh iarnróid don chraein clóis mhóra lasmuigh nó limistéir mhonarcha a chlúdach.

Freastalaíonn réisí solúbtha (go minic 18-35 méadar nó níos mó) ar éagsúlacht leagan amach suímh.

Láimhseáil éifeachtach ábhair

Gluaiseacht réidh, chomhordaithe thar thrí ais (ardaitheoir, taisteal tralaí, agus taisteal craein).

Laghdaíonn sé an t -am láimhseála ábhair agus feabhsaíonn sé éifeachtúlacht táirgthe.

Cruinneas agus rialú ard

Cumasaíonn córais rialaithe ard (cosúil le PLCanna, tiomántáin minicíochta athraitheacha) suíomh beacht.

Roghanna maidir le rialú cábáin, rialú pendant, nó cianrialtán gan sreang.

Marthanacht agus fad saoil

Déanta le hábhair tromshaothair, atá frithsheasmhach in aimsir.

Oiriúnach le haghaidh úsáide amuigh faoin aer uile, le cosaint creimthe do shaol fada seirbhíse.

Costais laghdaithe saothair agus oibríochtúla

Tá tascanna tógála trom meicnithe, ag íoslaghdú an ghá le saothar láimhe.

Laghdaíonn sé an baol go dtarlódh timpistí san ionad oibre agus tuirse.

Dearadh saincheaptha

Is féidir réise, airde ardaithe, luas oibre, agus sonraíochtaí eile a chur in oiriúint do riachtanais ar leith suímh agus tionscadail.

Is féidir é a bheith feistithe le ceangaltáin speisialaithe mar mhaighnéid, grabs, nó scaradóirí.

Córais Sábháilteachta Feabhsaithe

Tá cosaint ró-ualaigh, feistí frith-imbhuailte, coscáin éigeandála, glais ghaoithe, agus meicníochtaí sábháilteachta criticiúla eile ann.

Cinntíonn sé go bhfuil oibriú sábháilte fiú faoi choinníollacha dúshlánacha.

Roghanna tíosach ar fhuinneamh

I measc na ndearaí nua-aimseartha tá mótair coigilte fuinnimh agus córais coscánaithe athghiniúna, a laghdaíonn tomhaltas cumhachta agus costais oibriúcháin.

Feidhmchláir 100- tonna Tonna Craein droichid Iarnróid Girder Double

Tionscail tógála long

Comhpháirteanna móra loinge a ardú agus a chur le chéile, mar shampla rannóga cabhlach, innill, agus modúil throm.

Tacú le hoibríochtaí tógála agus deisiúcháin i gclóis long.

Plandaí cruach agus clóis miotail

Cornaí cruach troma, billéid, tinní, bíomaí struchtúracha agus plátaí a láimhseáil.

Amhábhair agus táirgí críochnaithe a iompar laistigh de chlóis mhóra.

Críochfoirt agus calafoirt coimeádáin

Coimeádáin loingseoireachta troma a bhogadh agus a chruachadh.

Longa coimeádáin a luchtú agus a dhíluchtú taobh le craenacha cé.

Tionscal tógála

Comhpháirteanna móra réamhdhéanta a ardú agus a shuíomh amhail rannóga droichid, deighleoga tolláin, agus bíomaí móra.

Úsáidtear é le haghaidh mórthionscadail bhonneagair cosúil le foirgneamh Highway agus Droichead Iarnróid.

Gléasraí Cumhachta agus Tionscadail Fuinnimh

Trealamh trom a láimhseáil mar ghineadóirí, tuirbíní, claochladáin, agus comhpháirteanna plandaí núicléacha.

Tacú le tascanna cothabhála agus suiteála i stáisiúin chumhachta hidreachumhachta agus teirmeacha.

Plandaí coincréite réamhtheilgthe

Ag gluaiseacht bloic choincréite troma, leaca, colúin, agus bíomaí i gclóis táirgthe.

Cuidiú le hoibríochtaí tionóil agus iompair.

Tionscal mianadóireachta

Trealamh mianadóireachta trom agus coimeádáin mhóra mhóra a iompar.

Cabhrú le hoibríochtaí cothabhála d'innealra mianadóireachta mórscála.

Déantúsaíocht innealra trom

Bogann boinn meaisín, páirteanna tionsclaíocha, agus ábhair monaraithe le linn táirgthe.

Tacú le línte cóimeála do threalamh mór tionsclaíoch.

Clóis iarnróid

Rianta iarnróid, feithiclí iarnróid, agus trealamh deisiú trom a ardú agus a chur.

Tacú le tógáil agus cothabháil an bhonneagair iarnróid.

Tionscal aeraspáis

Struchtúir mhóra aeraspáis a láimhseáil, mar shampla páirteanna fuselage agus trealamh satailíte.

Cuidiú le próisis déantúsaíochta agus tionóil.

Iarnróid: Carranna iarnróid, innill agus rianta a bhogadh le linn táirgthe nó cothabhála.

Craolléiriúchán nós imeachta

Dearadh agus Innealtóireacht: Sainaithin cuspóir an chraein, cumas ualaigh, réise, airde, luas, agus timpeallacht oibre. Feistí frith-imbhuailte, lasca teorann, cosaint ró-ualaigh, agus meicníochtaí frithsheasmhachta gaoithe.

Soláthar ábhair: Cruach ard-ghrád (go minic Q345 nó a chomhionann) a fhoinse do ghirders, do chosa, agus do chomhpháirteanna struchtúracha eile. Faigh péinteanna agus bratuithe le haghaidh friotaíochta creimthe.

Comhpháirteanna a dhéanamh: Bain úsáid as meaisíní gearrtha CNC chun na plátaí cruach a mhúnlú. grooves agus dromchlaí do rothaí agus do theagmhálacha iarnróid.Fit rothaí, acastóirí, agus comhpháirteanna meicniúla eile.

Réamh-thionól: Cuir na príomh-chomhpháirteanna (girders, cosa, tralaí) sa cheardlann chun ailíniú agus coigeartuithe nó mionchoigeartuithe a sheiceáil mar is gá.

Iompar go dtí an suíomh: Díchóimeáil an craein i gcomhpháirteanna iniompartha.

Tionól ar an láthair: Cinntigh go bhfuil rianta iarnróid nó rúidbhealaí craein suiteáilte agus ailínithe. Úsáid craenacha tromshaothair chun na girders, na cosa agus an tralaí a thógáil agus a shuíomh. Comhpháirteanna a cheangal go daingean.

Coimisiúnú agus Tástáil: Déan tástálacha gan ualach, ualach rátáilte, agus ró-ualach a dhéanamh chun cobhsaíocht agus feidhmiúlacht a chinntiú.

Cigireacht agus aistriú deiridh: Déan cigireacht dheiridh leis an gcliant nó leis an údarás deimhniúcháin.

Cothabháil agus Tacaíocht: Tairiscintí Cigireachtaí Tréimhsiúla, Páirteanna Spártha, agus Tacaíocht Iar-Dhíolacháin a thairiscint chun iontaofacht fhadtéarmach a chinntiú. Éilíonn an próiseas táirgthe cruinneas ard, tástáil dhian, agus cloí le caighdeáin idirnáisiúnta chun sábháilteacht agus feidhmíocht a chinntiú.
