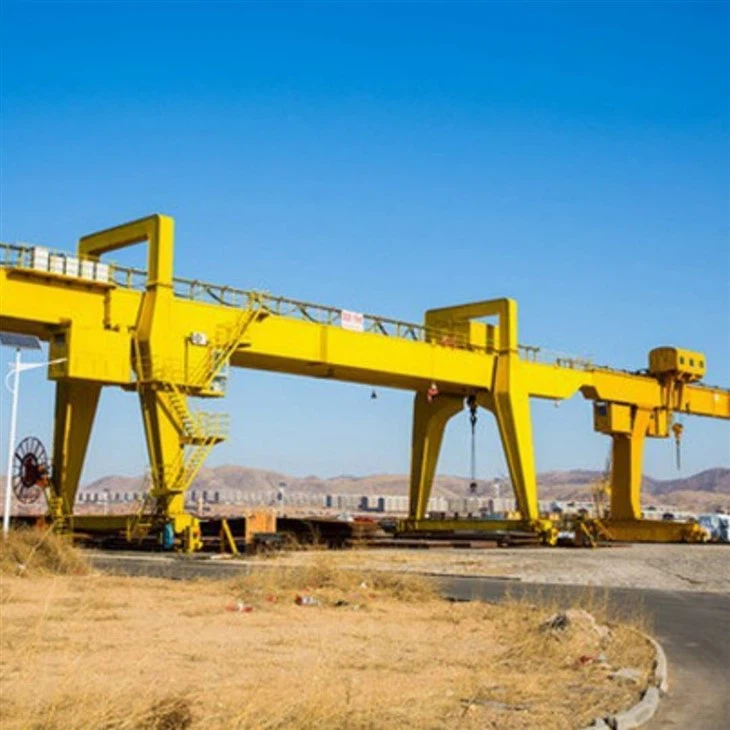

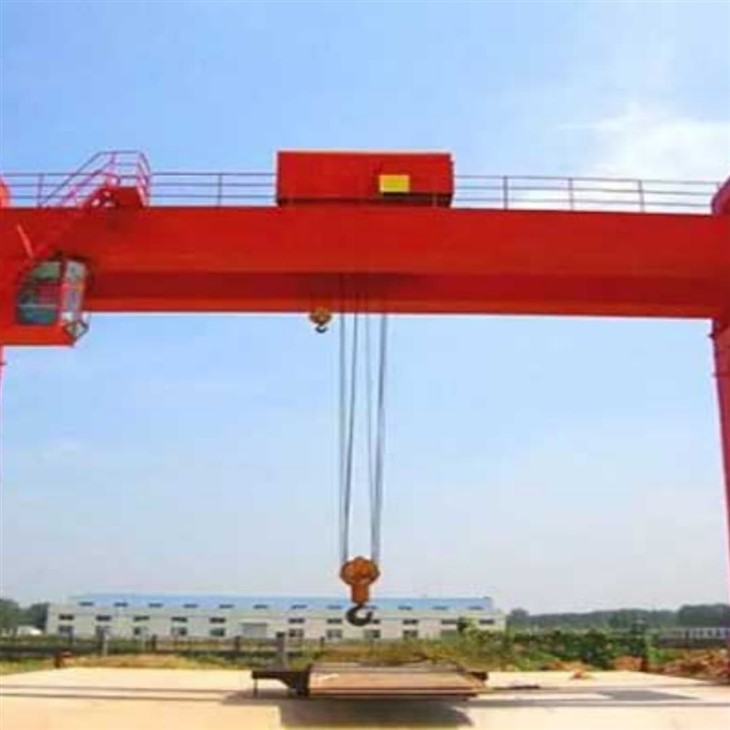

Iarnród girder dúbailte suite Craein Goliath



Réamhrá ar Iarnród Girder Dúbailte Goliath Crane Goliath

A Iarnród girder dúbailte suite Craein Goliath, dá ngairtear aCraein ghraonach girder dúbailteIs córas láimhseála ábhair láidir agus trom é atá deartha do thimpeallachtaí tionsclaíocha a éilíonn ardú agus iompar ualaí troma agus ró-mhór. Murab ionann agus craenacha lasnairde, oibríonn na craenacha droichid seo ar ráillí ar leibhéal na talún, rud a fhágann go bhfuil siad oiriúnach d'iarratais lasmuigh amhail clóis long, clóis cruach, suíomhanna tógála, agus limistéir mhóra monaraithe.

An cineál seo gnéithe craeinDhá ghéaga comhthreomharaa thacaíonn leis an meicníocht ardaitheoir, ag tairiscint cobhsaíochta níos mó, cumas ualaigh feabhsaithe, agus airde méadaithe ardaithe i gcomparáid le cumraíochtaí girder aonair. Tá an struchtúr iomlán suite airRáillí leagtha ar an talamh, ag ligean don chraein cosán sainithe a thrasnú agus oibríochtaí ardaithe á dhéanamh aige.

---

Gnéithe tábhachtacha

Dearadh girder dúbailte:Soláthraíonn sé neart agus dáileadh ualach níos fearr, atá oiriúnach chun ualaí an -trom a ardú.

Córas suite iarnróid:Ceadaíonn tairiscint líneach beacht thar limistéir mhóra oibre.

Cumas ard ardaithe:De ghnáth bíonn 10 tonna go 200 tonna nó níos mó ann, ag brath ar an dearadh.

Span & airde saincheaptha:Curtha in oiriúint chun riachtanais shonracha tionscadail agus srianta spás oibre a chomhlíonadh.

Tógáil láidir:Innealtóireacht chun dálaí oibre géara a sheasamh, lena n -áirítear timpeallachtaí lasmuigh.

Gnéithe roghnacha:Teicneolaíocht fhrith-bhealaigh, córais uathoibrithe, oibriú cianrialtachta, cosaint ró-ualaigh, agus síondhíonta.

---

Iarratais

Longthógáil agus Clóis Long

Plandaí cruach agus clóis miotail

Láimhseáil ábhar tógála

Áiseanna déantúsaíochta mórscála

Críochfoirt coimeádáin agus clóis lóistíochta



Comhpháirteanna lárnacha: inneall, imthacaí, giarbhosca, mótar, fearas

Áit Tionscnaimh: Henan, an tSín

Barántas: 2 bhliain

Meáchan (kg): 50000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Iarratas: Allamuigh

Eochairfhocail: Craein Gantry

Cumas luchtaithe rátáilte: 50ton

Luas Tras -Taistil: 44.6m\/min

Luas fada taistil: 47.1m\/min

Bealach rialaithe: cábáin

Soláthar cumhachta: spól cábla

Rian Cruach: Qu80

Cumhacht: {3- Céim AC 50Hz 380V





1.Dúbtha Príomh -Girders

Dhá bíomaí cothrománacha comhthreomhara atá mar chnámh droma an chraein.

Tacú leis an meicníocht portán (tralaí) agus ardaitheoir.

Deartha le haghaidh cumas ardualaigh agus réisí fada.



Feidhmeanna

Tacaíocht do Mheicníocht Ardaithe: Tá an tralaí agus an t -ardaitheoir ann a dhéanann tascanna ardaithe.

Cobhsaíocht: Cinntíonn sé cobhsaíocht an chraein trí ualaí a dháileadh go cothrom.

Éifeachtúlacht: Deartha chun gluaiseacht ualach a bharrfheabhsú ar fud an limistéir oibre.

Cúinsí dearaidh

Riachtanais Luchtaigh: Arna ríomh bunaithe ar an ualach uasta agus na fórsaí dinimiciúla a thiocfaidh ar an gcraein.

Réise agus airde: De réir mhéid an spáis oibre agus an airde ardaithe riachtanach.

Fachtóirí Sábháilteachta: Áirítear gnéithe cosúil le teorainneacha sraonadh, friotaíocht tuirse, agus comhlíonadh na gcaighdeán tionscail (m.sh. FEM, CMAA).



Meicníocht ardaitheoir

Tá anardaitheoir leictreachNó winch, mótair, druma, agus rópa nó slabhra sreinge.

Freagrach as ualaí ingearacha agus ísliú ualaí a ardú.

Feistithe le lasca teorann agus cosaint ró -ualaigh.





3.en carráistí \/ portaigh

Suite ag bun gach cos.

Teach anromhadha thaistealaíonn ar feadh na ráillí talún.

Á dtiomáint ag mótair leictreacha le haghaidh gluaisne taistil fada (gluaiseacht craein ar feadh an iarnróid).

Meicníocht Taistil 4.Cane

1) Prionsabal Oibre

Tá na rothaí ceangailte le hacastóirí nó le bloic rothaí a chuidíonn leis an ualach a dháileadh go cothrom ar fud an chraein. Cúpláil ag brath ar dhearadh an chraein. Is éard atá i gceist le meicníocht taistil an chraein de phríomhchraein ghraonach girder ná córais rothaí agus mótair sioncronaithe a chuireann ar chumas an chraein gluaiseacht feadh a ráillí ainmnithe, le gnéithe breise ag cinntiú go bhfuil siad sábháilte, cothrom agus éifeachtach.

2) Feidhmeanna na meicníochta oibriúcháin craein

Gluaiseacht chothrománach: Is é príomhfheidhm na meicníochta taistil craein an struchtúr craein ar fad a bhogadh feadh na ráillí nó na rianta a chuirtear ar an talamh nó ar thaobh an limistéir suiteála.

Tacaíocht agus cobhsaíocht: Cinntíonn an mheicníocht taistil go dtacaítear go daingean leis an gcraein ar na ráillí nó ar na rianta. Cabhraíonn sé le meáchan an chraein a dháileadh go cothrom agus cuireann sé cobhsaíocht ar fáil le linn gluaiseachta.

Tarchur Cumhachta: Tá an mheicníocht taistil craein faoi thiomáint ag mótair leictreacha a thiomáineann rothaí nó córais giair. Tiontaíonn na mótair seo fuinneamh leictreach ina fhuinneamh meicniúil, ag tiomáint an chraein ar aghaidh nó ar gcúl.

Dáileadh ualaigh: Cuidíonn an mheicníocht taistil leis an ualach a dháileadh go cothrom ar fud rothaí agus rianta an chraein, ag cosc ​​damáiste agus ag cinntiú marthanacht an chraein agus a chomhpháirteanna.

Meicníocht taistil 5.trolley

1) Comhdhéanamh struchtúrach

Fráma Tralaí: Is iondúil go ndéantar an fráma as cruach ard-neart chun tacú leis an ualach agus chun na strusanna a sheasamh le linn na hoibríochta.

Socraigh Rothaí: Tá rothaí ag an tralaí a ritheann ar ráillí an phríomh -ghéara. Is minic a dhéantar na rothaí seo as cruach chruaite nó as cruach theilgthe chun marthanacht a chinntiú agus friotaíocht a chaitheamh.

Gléas tiomána: Úsáidtear mótair leictreacha go coitianta chun an chumhacht riachtanach a sholáthar do ghluaiseacht an tralaí úsáidtear giarbhosca chun luas agus chasmhóimint ghluaiseacht an tralaí a rialú.

.

2) Feidhm na meicníochta oibriúcháin tralaí

Gluaiseacht chothrománach: Is é príomhfheidhm an mheicníocht taistil tralaí ná an tralaí a bhogadh go cothrománach ar fud fad na bpríomh -sheanóirí. Ligeann an ghluaiseacht seo don chraein an t -ardaitheoir a shuíomh thar shuíomh ualach inmhianaithe.

Láimhseáil ualaigh: Trí bhogadh feadh na bpríomh -sheanóirí, cuidíonn an tralaí leis an gcóras ardaitheoir a shuíomh go cruinn os cionn an ualaigh, atá riachtanach chun earraí a ardú agus a aistriú go héifeachtach.

Tarchur Cumhachta: Is iondúil go n -úsáideann an mheicníocht taistil mótair leictreacha agus córais giair chun an chasmhóimint agus an luas riachtanach a sholáthar do ghluaiseacht an tralaí. Is féidir leis na mótair a bheith ina AC nó DC, ag brath ar dhearadh agus ar riachtanais an chraein.

Ráillí agus Rothaí: Ritheann an tralaí ar ráillí atá suite ar na príomh -sheanóirí. Tá na rothaí ar an tralaí deartha chun taisteal ar na ráillí seo, ag cinntiú gluaiseachta réidh agus seasmhach. Is féidir flanges a fheistiú ar na rothaí chun gluaiseacht chliathánach a chosc agus ailíniú a choinneáil.

Meicníochtaí Sábháilteachta: Tá gnéithe sábháilteachta ar nós lasca teorann, córais coscánaithe, agus braiteoirí ró -ualaithe ag an meicníocht taistil chun timpistí a chosc agus a chinntiú go bhfeidhmítear an craein go sábháilte.

Roth 6.crane

1) Feidhm na rothaí

Imthacaí an Luchtaigh: I bpríomh -chrann droichid girder, tacaíonn gach roth le cuid shuntasach de ualach an chraein. Ní mór na rothaí a innealtóireacht chun na hualaí statacha agus dinimiciúla a fhorchuirtear le linn oibríochtaí ardaithe a láimhseáil.

Láimhseáil agus sábháilteacht ábhair: Ní mór do dhearadh rothaí craein oibriú sábháilte a chinntiú, go háirithe agus ualaí troma nó ró -mhór á láimhseáil. Ba chóir na rothaí a innealtóireacht chun torann agus creathadh a íoslaghdú le linn na hoibríochta.

Comhoiriúnacht Iarnróid: Tá rothaí craein deartha chun cineálacha sainiúla iarnróid a rith (m.sh. rianta cothrom nó cuartha). Ní mór méid agus cruth an chliatháin roth a mheaitseáil leis an bpróifíl iarnróid chun a chinntiú go n -oibreoidh sé oiriúnach agus réidh.

2) riachtanais dearaidh

Ábhar agus Dearadh: Is iondúil go ndéantar rothaí craein as cruach ard-neart nó iarann ​​teilgthe chun na hualaí troma agus na strusanna a bhaineann le hábhair ardaithe agus iompair a sheasamh. Is minic a chuimsíonn an dearadh flange chun ailíniú cuí a chinntiú agus chun cosc ​​a chur ar na rothaí na rianta a dhí -ocsaídiú.

Hook 7.Cane

Is comhpháirt riachtanach é an crúca craenach de phríomhchraein ghraonach ghéara a úsáidtear chun ualaí troma a ardú agus a iompar.

Dearadh agus struchtúr

Ábhar: De ghnáth déanta as cruach ard-neart chun ualaí troma a sheasamh agus chun marthanacht a sholáthar.

Cruth: Is minic a bhíonn cruth C nó deireadh dírithe ar an gcrúca chun sleamhnáin nó slabhraí ardaithe a choinneáil go daingean.

Méid agus Cumas: Tá sé deartha chun cumas tógála an chraein a mheaitseáil, rud a fhéadann a bheith idir cúpla tonna agus roinnt céad tonna do chraenacha tionsclaíocha móra.

Cineálacha crúcaí

Hook aonair: Coiteann i bhfeidhmchláir chaighdeánacha, a úsáidtear chun ualach a ardú ó phointe amháin.

Hook dúbailte: Úsáidtear é nuair a bhíonn ualach níos cothroime ag teastáil, go minic i bpríomhdhearadh dúbailte girder le haghaidh cumais ardaithe níos airde.

Hook portán: I gcraenacha droichid, is féidir an crúca a chur ar thralaí nó ar phortán a ritheann ar feadh na mbuachaillí.

Móchleasa

Is comhpháirt riachtanach é an mótar de phríomhchraein ghraonach girder a sholáthraíonn an chumhacht is gá le haghaidh ardú, taisteal, agus uaireanta rothlú ardaitheoir nó córas tralaí an chraein. De ghnáth, bíonn na mótair seo ó roinnt cileavata suas go dtí na céadta cileavata, ag brath ar na riachtanais tógála agus taistil.

Is féidir le mótair a bheith feistithe le tiomántáin minicíochta athraitheacha (VFDS) le haghaidh coigeartuithe luais réidh agus coigilteas fuinnimh.

Ba chóir go mbeadh an mótar comhoiriúnach leis an soláthar leictreach atá ar fáil ag an suíomh oibriúcháin, ar féidir leis a bheith éagsúil (m.sh.

.

Córas aláraim fuaime agus solais & lasc teorann

1) córas aláraim fuaime agus solais

Is minic a ionchorpraíonn an príomhchraein ghéara girder, a úsáidtear go coitianta in oibríochtaí tromshaothair, meicníochtaí sábháilteachta cosúil le córais aláraim fuaime agus solais chun oibríochtaí sábháilte a chinntiú.

Aláram fuaime (adharca\/buzzers): Is iondúil go mbíonn siad seo ard, gléasanna inchloiste a scaoileann fuaim shainiúil chun daoine a chur ar an eolas sa limistéar oibre agus timpeall air. Tá an leibhéal fuaime deartha chun a bheith ard go leor le héisteacht thar thorann oibríochtúil.

Aláram solais (soilse\/rabhcháin splanctha): Cabhraíonn comharthaí amhairc, mar shampla soilse gealánacha nó rabhcháin rothlacha, le pearsanra a chur ar an eolas go amhairc, go háirithe i dtimpeallachtaí toilleacha ina bhféadfadh aláraim fuaime a bheith neamhleor.

2) lasc teorann

Is gléas sábháilteachta é lasc teorann ar phríomhchraein ghraonach ghéara dúbailte a úsáidtear chun cosc ​​a chur ar an gcraein bogadh thar raon ainmnithe. Cinntíonn sé seo go gcosnaítear an craein agus a thimpeallacht, chomh maith le haon ualaí atá á dtógáil.

Príomhfheidhmeanna lasca teorann:

Rialú suímh: Cuidíonn an lasc teorann le monatóireacht agus rialú a dhéanamh ar shuíomh tralaí, ardaitheoir agus droichid an chraein chun ró-thaisteal agus imbhuailtí a chosc.

Múchadh Sábháilteachta: Má bhogann an craein thar a theorainneacha ceadaithe, léiríonn an lasc teorann an córas rialaithe chun an mótar a stopadh agus chun damáiste nó cásanna guaiseacha a chosc.

Stad Éigeandála: Is féidir leis gníomhú mar ghearradh éigeandála chun an craein a dhúnadh nuair a théann sé i ngleic le teorainneacha a rian nó a iarnróid, ag cur cosc ​​air timpistí a dhíscaoileadh nó a chruthú.

Cineálacha lasca teorann a úsáidtear:

Lasca teorann meicniúla: gníomhachtaithe ag teagmháil fhisiciúil, go minic ag baint úsáide as luamhán nó cam a spreagann an lasc nuair a bhogann tairiscint an chraein é.

Lasca teorann leictreonacha: braiteoirí a úsáid (m.sh. braiteoirí ionduchtacha, capacitive, nó optúla) le haghaidh braite neamhtheagmhála, ag soláthar marthanacht níos airde agus ag laghdú caitheamh agus cuimilt.

Lasca teorann rothlacha: De ghnáth a úsáidtear in iarratais ina gcaithfear monatóireacht a dhéanamh ar ghluaisne rothlach, mar shampla i ardaitheoirí.

Lasca teorann líneach: Úsáidte le haghaidh feidhmchlár ina ndéantar monatóireacht ar thaisteal líneach, le fáil go coitianta i ngluaiseacht an tralaí.

10. Gléasanna Sábháilteachta

1) 1. Gléas cosanta ró -ualaigh

Feidhm: Cuireann sé cosc ​​ar an gcraein ualaí a ardú a sháraíonn a chumas rátáilte.

2. Lasca Teorainneacha

Feidhm: Cuireann sé cosc ​​ar an gcraein bogadh thar raon socraithe le linn oibríochtaí.

3. Cnaipe stad éigeandála

Feidhm: Cuireann sé ar chumas oibreoirí an craein a dhúnadh go tapa i gcás éigeandála.

4. Gléas Frith-Imbhuailte

Feidhm: Cosc a chur ar imbhuailtí idir an craein agus struchtúir nó trealamh eile.

5. Luchtaigh Rialú Sway

Feidhm: Laghdaíonn sé ualach sway le linn oibríochtaí, rud a d'fhéadfadh a bheith contúirteach mura bhfuil sé neamhrialaithe.

6. Córais Coscáin

Feidhm: Cinntíonn sé go bhfanann an craein i suíomh ina stad nuair nach bhfuil sé ag gluaiseacht.

7. Interlocks sábháilteachta

Feidhm: Cosc a chur ar oibriú an chraein mura gcomhlíontar coinníollacha sábháilteachta áirithe.

8. Aláraim rabhaidh agus soilse comhartha

Feidhm: foláireamh pearsanra i gcomharsanacht ghluaiseacht an chraein.

9. Gléas Frith-Tipping

Feidhm: Cosnaíonn sé i gcoinne tipping craein mar gheall ar dháileadh ualach míchothrom nó luchtú iomarcach.

10. Córas fuaraithe do mhótair

Feidhm: Cuireann sé cosc ​​ar mhótair róthéamh le linn úsáide sínte.

11. Córais Rialaithe Cianda

Feidhm: Cuireann sé ar chumas oibreoirí an craein a rialú ó achar sábháilte.

12. Córais Monatóireachta Crane

Feidhm: Soláthraíonn monatóireacht fíor-ama ar pharaiméadair oibriúcháin amhail meáchan ualaigh, luas agus suíomh.

13.

Feidhm: Cinntíonn sé go bhfuil infheictheacht shoiléir ag an oibreoir, go háirithe i gcoinníollacha éadroma.

11. Mód Rialaithe

1) 1. Rialú siogairlín

Cur síos: Úsáideann an t -oibreoir craein pendant rialaithe sreinge chun gluaiseacht an chraein agus an ardaitheoir a bhainistiú.

Buntáistí: simplí le húsáid, éifeachtach ó thaobh costais de, agus soláthraíonn sé rialú díreach ó achar sábháilte.

Úsáid: a úsáidtear go coitianta in oibríochtaí fos nó leath-stáiseanóireachta inar féidir leis an oibreoir a bheith gar don chrann.

Cianrialtán Raidió Cianrialtán

Cur síos: Baineann oibreoirí úsáid as aonad rialaithe gan sreang, a dhéanann cumarsáid leis an gcraein trí chomharthaí raidió.

Buntáistí: Cuireann sé níos mó solúbthachta ar fáil de réir mar is féidir leis an oibreoir an craein a rialú ó achar níos faide agus rochtain a fháil ar cheantair atá deacair teacht orthu.

Úsáid: oiriúnach le haghaidh oibríochtaí agus timpeallachtaí níos casta ina bhfuil soghluaisteacht oibreora riachtanach.

3. Rialú cábáin

Cur síos: Suíonn an t -oibreoir i gcábán ar an gcraein féin agus rialaíonn sé é ag baint úsáide as meascán de luamhán stiúrtha, cnaipí, nó rialuithe eile.

Buntáistí: Tugann sé léargas níos fearr ar an limistéar oibre agus ar chruinneas níos mó i rialú an chraein.

Úsáid: Oiriúnach d'oibríochtaí tromshaothair nó nuair a bhíonn gá le leibhéal níos airde rialaithe chun suíomh agus ainliú a dhéanamh.

4. Rialú uathoibrithe (leath-uathoibríoch agus uathoibrithe go hiomlán)

Cur síos: Is féidir an craein a rialú le horduithe cláraithe nó a chomhtháthú le córais uathoibrithe le haghaidh oibriú uathrialach.

Buntáistí: Laghdaíonn sé idirghabháil dhaonna, feabhsaíonn sé cruinneas, agus cuireann sé le sábháilteacht do thascanna athchleachtach.

Úsáid: Is minic a úsáidtear iad in oibríochtaí ar scála mór ina bhfuil gá le héifeachtúlacht ard agus le hoibriú leanúnach.

5. Rialú hibrideach

Cur síos: Comhcheanglaíonn sé oibríocht láimhe (ag baint úsáide as pendant, cianda nó rialú cábáin) le gnéithe uathoibrithe is féidir a bheith gafa de réir mar is gá.

Buntáistí: Cuireann sé solúbthacht ar fáil d'oibreoirí ar gá dóibh athrú idir modhanna láimhe agus modhanna uathoibrithe le haghaidh tascanna sonracha.

Úsáid: Coiteann i gcórais atá deartha le bheith inoiriúnaithe do riachtanais oibriúcháin éagsúla.

12.sketch



Príomhtheicniúil







Buntáistí a bhaineann le Craein Goliath suite ar Iarnród Girder Dúbailte

Cumas ardualaigh

Soláthraíonn an dearadh girder dúbailte neart agus cobhsaíocht fheabhsaithe, rud a cheadaíonn ualaí an -trom a ardú (suas le 200 tonna nó níos mó).

Cumas réise níos faide

Oiriúnach do spásanna oibre leathana; Tacaíonn na dé -ghéaga le réisí níos faide gan cur isteach ar shláine struchtúrach.

Cobhsaíocht níos fearr

Scaipeann girders dúbailte ualaí go cothrom, ag laghdú sraonadh agus ag feabhsú beachtais le linn oibríochtaí ardaithe.

Úsáid éifeachtach ar spás talún

Cuireann gluaiseacht suite ar an iarnród deireadh leis an ngá atá le struchtúir rúidbhealaigh lasnairde, ag scaoileadh spás lasnairde i gclóis oscailte nó i gceardlanna.

Oiriúnacht lasmuigh

Go hidéalach do thimpeallachtaí oscailte agus géara (clóis long, clóis chruach, suíomhanna tógála), le comhpháirteanna atá frithsheasmhach in aimsir agus gnéithe saincheaptha cosúil le teorantadóirí gaoithe agus clúdaigh báistí.

Oibriú ildánach

Is féidir é a shaincheapadh le haghaidh ilphointí ardaithe, il -ardaitheoirí, nó ceangaltáin speisialaithe, solúbthacht an iarratais a mhéadú.

Éascaíocht cothabhála

Déanann struchtúr oscailte agus inrochtaineacht na bpríomh -chomhpháirteanna tascanna cigireachta agus cothabhála a shimpliú.

Éifeachtach ó thaobh costais d'oibríochtaí mórscála

Laghdaíonn sé an gá le struchtúir nó colúin foirgneamh i gcomparáid le craenacha lasnairde, go háirithe in iarratais lasmuigh.

Roghanna rialaithe inoiriúnaithe

Tacaíonn sé le rialú iargúlta, cábáin, nó pendant, sábháilteacht agus solúbthacht oibreoirí a fheabhsú.

Féidearthachtaí innealtóireachta saincheaptha

Tá sé curtha in oiriúint go héasca chun freastal ar riachtanais shonracha tionscadail i dtéarmaí réise, airde, luas, agus gnéithe oibriúcháin.





Iarratais ar Iarnród Girder Dúbailte Craein Goliath Feistithe

Longthógáil agus Clóis Long

Comhpháirteanna long trom a ardú agus a bhogadh cosúil le rannóga cabhlach, innill, agus tionóil.

Go hidéalach le haghaidh oibríochtaí lasmuigh, ar scála mór agus ard-bheachtais.

Plandaí cruach agus clóis miotail

Láimhseáil cornaí cruach troma, billéid, cruach struchtúrach, agus táirgí miotail eile.

Oiriúnach do thimpeallachtaí garbh, ardteochta.

Láithreáin Foirgníochta

Deighleoga coincréite réamhtheachtaithe, bíomaí, girders, agus ábhair thógála troma a iompar agus a shuíomh.

Déantúsaíocht innealra trom

Tionól agus láimhseáil innealra, comhpháirteanna agus trealamh mór le linn an phróisis táirgthe.

Críochfoirt coimeádáin agus clóis lasta

Coimeádáin mhóra nó aonaid lasta a chruachadh agus a iompar.

Sreabhadh ábhair éifeachtach thar achair fhada.

Gléasraí Cumhachta agus Tionscadail Bonneagair

Tuirbíní, gineadóirí, claochladáin, agus comhpháirteanna ollmhóra eile a láimhseáil.

Tionscadail Iarnróid agus Metro

Rianta, trasnáin, agus rannóga tolláin réamhdhéanta a ardú agus a chur.

Áiseanna Mianadóireachta agus Láimhseáil Ábhar

Gluaiseacht na n -ábhar eastósctha, an trealaimh próiseála, agus na struchtúir tacaíochta.





1. Dearadh agus Innealtóireacht

Dearadh Blueprint agus Struchtúrach: Déanann foirne innealtóireachta an craein a dhearadh bunaithe ar shonraíochtaí, ag smaoineamh ar an meáchan, an ré, an acmhainn ardaithe, agus an timpeallacht oibre.

Sonraíochtaí Comhpháirteanna: Ullmhaítear sonraíochtaí mionsonraithe do chomhpháirteanna ar nós na bpríomh -sheanóirí, bíomaí deiridh, córas ardaitheoir, tralaí, agus comhpháirteanna leictreacha.

2. Roghnú agus soláthar ábhair

Roghnú Ábhar Cruach: Roghnaítear ábhair chruach ard-neart do na príomh-shuaiteoirí, na colúin, agus na codanna criticiúla eile.

Soláthar: Déantar ábhair, mar phlátaí cruach, rannóga, boltaí, agus comhpháirteanna leictreacha, a fhoinsiú agus a iniúchadh le haghaidh cáilíochta.

3.

Gearradh agus Múnlú: Déantar comhpháirteanna cruach a ghearradh, a mhúnlú, agus iad a tháthú i réamhfhoirmeacha de réir na sonraíochtaí dearaidh.

Tionól réamhtheachtaithe: Déantar comhpháirteanna amhail bíomaí agus girders a réamh-chóimeáil chun a fhíorú go n-oireann siad le chéile i gceart.

4. Tionól Táthú agus Struchtúrach

Táthú: Tá na príomh -ghéaga, na colúin, agus na comhpháirteanna struchtúracha eile táthaithe chun creat láidir a chruthú. Úsáidtear teicnící táthúcháin speisialaithe chun neart agus marthanacht a chinntiú.

Tionól Struchtúrach: Tá na príomh -ghéaga agus na bíomaí deiridh le chéile, ag cinntiú ailíniú beacht le haghaidh dáileadh ualach cothrom.

Rialú Cáilíochta: Déantar cigireacht ar shíoga agus ar shíoraí táthú ag baint úsáide as tástáil neamh-millteach (m.sh. tástáil ultrasonaic nó X-gha) le haghaidh aon lochtanna struchtúracha.

5. Meaisínithe agus críochnú

Meaisíniú páirteanna: Déantar meaisínithe ar chodanna criticiúla ar nós na rothaí, comhpháirteanna tralaí, agus ardaitheoirí le haghaidh feistiú cuí agus oibriú réidh.

Cóireáil dromchla: Déantar codanna cruach a ghlanadh agus a chur faoi réir cóireálacha dromchla cosúil le gaineamh agus sciath chun meirge a chosc agus marthanacht a fheabhsú.

Péinteáil agus Cótáil: Cuirtear bratuithe cosanta i bhfeidhm ar fhriotaíocht aimsire, le primer agus cótaí barr ina dhiaidh sin.

6. Comhpháirteanna Craein a thionól

Príomhthionól Girder: Tá an dá phríomh -ghéara suite agus ailínithe.

Suiteáil an bhíoma deiridh: Socraítear bíomaí deiridh leis na príomh -shuaiteoirí, ag cruthú fráma an chraein.

Suiteáil ardaitheoir agus tralaí: Tá an mheicníocht agus an tralaí ardaitheoir suite ar na príomh -ráillí girder agus déantar tástáil orthu le haghaidh ailínithe agus réidh oibriúcháin.

7. Suiteáil Córais Leictreachais agus Rialaithe

Sreangú agus cáblaí: Tá sreangú leictreach suiteáilte le haghaidh soláthar cumhachta, ciorcaid rialaithe agus córais sábháilteachta.

Gnéithe Painéil Rialaithe agus Sábháilteachta: Tá an painéal rialaithe suite, le gnéithe sábháilteachta ar nós lasca teorann, stadanna éigeandála, agus cosaint ró -ualaithe comhtháite agus tástála.

Clárú an Chórais Rialaithe: Tá córas rialaithe an chraein cláraithe agus tástála le haghaidh oibriú ceart.

8. Tástáil agus Dearbhú Cáilíochta

Tástáil ualaigh: Tá an craein faoi réir tástálacha ualaigh chun a chinntiú gur féidir leis a chumas rátáilte a láimhseáil gan saincheisteanna.

Tástáil Oibriúcháin: Déantar tástálacha feidhmiúla chun gluaiseachtaí, sofhreagracht, córais coscánaithe, agus oibríochtaí leictreacha a sheiceáil.

Cigireacht agus Deimhniú: Déantar cigireachtaí deiridh ar an gcraein chun comhlíonadh le rialacháin agus caighdeáin sábháilteachta a fhíorú. Is féidir le húdaráis ábhartha deimhniú a eisiúint.

9. Coigeartuithe Deiridh agus Ullmhú Seachadta

Coigeartuithe deiridh: Déantar aon choigeartuithe beaga chun oibriú réidh a chinntiú.

Doiciméadú: Ullmhaítear lámhleabhair oibríochta, treoirlínte cothabhála, agus doiciméid deimhniúcháin lena seachadadh.

Pacáistiú agus Loingseoireacht: Déantar an craein a phacáistiú go daingean le haghaidh loingsithe, ag cinntiú go gcosnaítear gach cuid le linn idirthurais.

10. Suiteáil agus coimisiúnú (ar an suíomh)

Tionól ar an láthair: Tá an craein le chéile ag suíomh an chustaiméara más gá.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
