Craein droichead cianrialaithe



Feabhsaíonn craein droichid cianrialtáin sábháilteacht, éifeachtúlacht agus cruinneas in oibríochtaí ardaithe. Tá sé oiriúnach do láimhseáil bád, ardú tionsclaíoch, agus tógáil ina dteastaíonn solúbthacht ó oibreoirí.



Múnlaí molta

A. Dualgas éadrom (1-10 tonna)

Ardaitheoir slabhra leictreach + iargúlta gan sreang

Is fearr do: clóis bhád bheaga, ceardlanna

B. meán-dualgas (10-30 tonna)

Ardaitheoir rópa sreinge + iargúlta tionsclaíoch

Is fearr le haghaidh: monarchana, suíomhanna tógála

C. trom-dualgas (30-50+ tonna)

Girder dúbailte + cianda cruthúnas pléasctha

Is fearr le haghaidh: Clóis long, plandaí cruach



Buntáistí thar rialú láimhe

Príomhscannán	Cianrialúchán	Lámhleabhar (Rialú Pendant)
Sábháilteacht oibreoirí	✅ Fad sábháilte	❌ In aice le Crane
Cruinneas	✅ Coigeartuithe mín	⚠️ Rialú teoranta
Éifeachtúlacht	✅ Oibriú níos gasta	⚠️ Gluaiseacht níos moille
Sync ilchríoch	✅ Is féidir	❌ Ní féidir



Cumas luchtaithe rátáilte: 5 tonna, 10 tonna, 100 tonna, saincheaptha, 16\/3.2 tonna, 20\/5 tonna, 32\/5 tonna, 50\/10 tonna

Max. Airde Ardaithe: 40m, saincheaptha

Span: 35m nó éilimh na gcliant

Barántas: 1 bhliain

Meáchan (kg): 20000 kg

Comhpháirteanna lárnacha: PLC, inneall, imthacaí, giarbhosca, mótair, soitheach brú, fearas, caidéal

Bealach rialaithe: CAB, cianrialtán gan sreang nó saincheaptha





Is éard atá i gcraein droichid cianrialaithe córais mheicniúla, leictreacha agus rialaithe ag obair le chéile le haghaidh oibriú sábháilte agus éifeachtach. Anseo thíos tá miondealú mionsonraithe ar a chomhpháirteanna:

1. Comhpháirteanna Struchtúracha
A. Príomh -Girder (bhíoma droichid)
Feidhm: Bíoma cothrománach príomhúil ualach.

Cineálacha:

Girder aonair (le haghaidh ualaí níos éadroime, 1-20 tonna).

Girder dúbailte (le haghaidh dualgas trom, 20-500+ tonna).

Ábhar: Cruach ard-neart (Q235B\/Q345B) le sciath atá frithsheasmhach in aghaidh creimthe.





B. cosa tacaíochta (carráistí deiridh)
Feidhm: colúin ingearacha ag tacú leis an girder.

Gnéithe:

Airde seasta nó inchoigeartaithe.

Rothaí (seasta nó sclóine) le haghaidh soghluaisteachta.

Treoraithe iarnróid nó rubair-treoraithe le haghaidh gluaiseachta.

C. Córas fráma bonn & rúidbhealaigh
Feidhm: Soláthraíonn cobhsaíocht agus cosán gluaiseachta.

Cineálacha:

Ráillí seasta (do shuiteálacha buana).

Rianta rothaí (le haghaidh gantries iniompartha).

Meicníocht ardaithe.
A. Aonad ardaitheoir
Cineálacha:

Ardaitheoir Slabhra Leictreach (1-10 tonna).

Ardaitheoir rópa sreinge (5-500+ tonna).

Gnéithe:

Rialú luais athraitheach.

Cosaint ró -ualaigh.

B. Tionól Tralaí
Feidhm: Gluaiseann an t -ardaitheoir feadh na girder.

Cineálacha:

Tralaí brú láimhe (dualgas éadrom).

Tralaí mótair (cianrialaithe).

C. gabhálais ardaithe
Crúcaí, sleamhnáin, barraí scaipthe (le haghaidh ceangaltán ualach slán).



3. Córas Rialaithe Cianda
A. Tarchuradóir Gan Sreang (Aonad Cian Láimhseáil)
Minicíocht: 2.4 GHz (Frith-Interference).

Feidhmeanna:

Ardaitheoir suas\/síos.

Tralaí ar chlé\/ar dheis.

Craein ar aghaidh\/siar.

Stad éigeandála.

B. Painéal glacadóra agus rialaithe
Arna shuiteáil ar an gcraein, comharthaí próisis ón iargúlta.

Gnéithe sábháilteachta:

Braite caillteanais comhartha (uathoibríoch coscánaithe).

Scoith ró-ualaigh.

C. Soláthar cumhachta
Leictreach: 220V\/380V, {3- céim.

Faoi thiomáint ceallraí (le haghaidh aonad iniompartha).



4. Córas tiomána & gluaisne

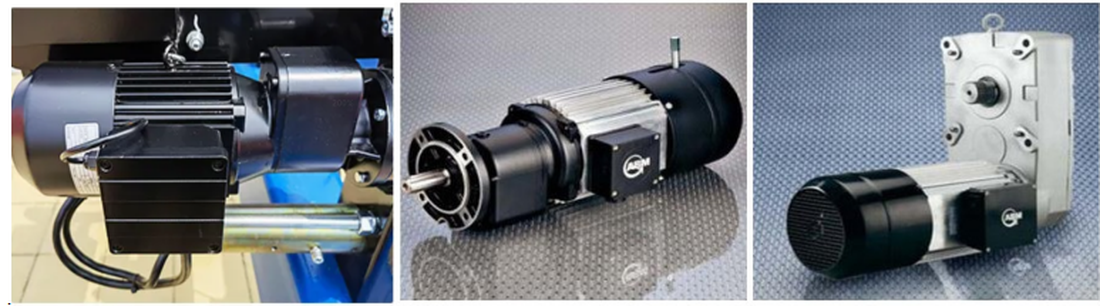

A. Mótair Taistil
Feidhm: Gluaiseann an craein feadh an rúidbhealaigh.

Cineálacha:

Aon luas (bunúsach).

Tiomáint minicíochta athraitheach (VFD) le haghaidh tosaithe\/stadanna réidh.

B. Rothaí & Rianta
Rothaí suite ar iarnróid (le haghaidh ualaí troma).

Boinn rubair (le haghaidh gantries soghluaiste).

C. Córas coscánaithe
Coscáin leictreamaighnéadacha (uathoibríoch-ghlais nuair a laghdaíonn cumhacht).

Coscáin láimhe (le haghaidh cúltaca).



.

5. Comhpháirteanna Sábháilteachta
Feidhm chomhpháirt
Cuireann lasca teorann cosc ​​ar ró-taisteal (suas\/síos, ar chlé\/ar dheis).
Laghdaíonn córas frith-bhealaigh luascán ualach.
Braiteoirí seachanta imbhuailte do cheantair ilchríocha.
Stopann stop éigeandála láithreach gach gluaiseacht.

6. breiseáin roghnacha
Rialú cábáin (rogha eile go cianda).

Soilse rabhaidh faoi stiúir agus aláraim.

Imfhálú síondíonach (le haghaidh úsáide lasmuigh).

Taispeáint ualaigh (monatóireacht ar mheáchan fíor-ama).

​

A Craein droichead cianrialaitheComhtháthúNeart struchtúrach, ardú cruinnis, agus oibríocht gan sreangLe haghaidh láimhseáil ábhair shábháilte, éifeachtach. Ceadaíonn a dhearadh modúlach saincheapadh doMara, Tionsclaíoch, agus Tógáiliarratais.

Sceiste









Buntáistí tábhachtacha:

Sábháilteacht fheabhsaithe

Rialaíonn oibreoirí an craein ó achar sábháilte (suas le 100m)

Cuireann sé deireadh le rioscaí ó ualaí ag titim nó ó phointí pinch

Feidhm stad éigeandála le haghaidh múchta láithreach

Beachtas agus Rialú Feabhsaithe

Oibriú luais athraitheach mionghearrtha

Teicneolaíocht Frith-Bhealaigh le haghaidh Ualaí Cobhsaí

Luasghéarú réidh\/luasmhoilliú trí thiomáineann VFD

Táirgiúlacht mhéadaithe

Oibriú níos tapúla ná craenacha faoi rialú pendant

Is féidir le hoibreoir aonair ilfheidhmeanna a rialú ag an am céanna

Laghdaíonn sé riachtanais daonchumhachta

Oibriú ildánach

Oibríonn sé i spásanna teoranta nach bhfuil oibriú cábáin indéanta

Oiriúnach do thimpeallachtaí guaiseacha (limistéir phléascacha\/deannach le rátáil chuí)

Is féidir é a oibriú ó uillinneacha féachana is fearr

Éifeachtúlacht costais

Costais suiteála níos ísle i gcomparáid le córais oibrithe cábáin

Riachtanais oiliúna laghdaithe

Riachtanais íosta cothabhála



Príomhiarratais:

1. Déantúsaíocht & Trádstóráil

Suiteáil\/cothabháil meaisín

Tionól comhpháirt trom

Ábhair a luchtú\/a dhíluchtú

2. Mara & Longbuilding

Seoladh bád\/aisghabháil

Cothabháil innill agus lián

Láimhseáil comhpháirt loinge

3. Láithreáin tógála

Socrúchán coincréite réamhtheilgthe

Suiteáil bhíoma cruach

Láimhseáil ábhair i spásanna daingean

4. Loighistic & Iompar

Luchtú coimeádáin\/díluchtú

Láimhseáil lasta trom

Bainistíocht stóras

5. Timpeallachtaí speisialaithe

Teilgcheártaí (Samhlacha atá frithsheasmhach in aghaidh teasa)

Gléasraí Ceimiceacha (Leaganacha Próitéiní Pléasctha)

Oibríochtaí Allamuigh (Córais Síondíonach)

1. Dearadh agus Innealtóireacht

Innealtóireacht mhionsonraithe: Líníochtaí agus sonraíochtaí innealtóireachta mionsonraithe a fhorbairt, lena n -áirítear an príomh -bhíoma, an ardaitheoir, an tralaí, na carráistí deiridh, agus na comhpháirteanna eile.

Insamhladh agus Samhaltú: Bain úsáid as dearadh ríomhaireachta (CAD) agus uirlisí insamhalta chun feidhmíocht an chraein a mhúnlú agus a dhearadh a bharrfheabhsú.

2. Roghnú Ábhar

Sonraíochtaí Ábhar: Roghnaigh ábhair ardchaighdeáin a chomhlíonann na riachtanais maidir le neart, marthanacht, agus friotaíocht teasa. I measc na n-ábhar coitianta tá cruach ard-neart, cóimhiotail, agus bratuithe speisialaithe.

Soláthar: Ábhair bhunaidh ó sholáthraithe ceadaithe, ag cinntiú go gcomhlíonann siad na caighdeáin cháilíochta agus deimhniúcháin riachtanacha.

3.

Gearradh agus múnlú: Amhábhair a ghearradh agus a mhúnlú isteach sna comhpháirteanna riachtanacha, amhail bíomaí, colúin, agus lúibíní. D’fhéadfadh sé seo a bheith i gceist le próisis cosúil le gearradh plasma, gearradh léasair, agus meaisínithe. Áirítear leis seo táthú an phríomh-bhíoma, carráistí deiridh, agus codanna eile ualach.

4. Tionól

Fo-thionól: Comhpháirteanna aonair a chóimeáil, mar shampla an córas ardaitheoir, tralaí, agus carráistí deiridh, i bhfo-chóimeálacha. Is éard atá i gceist leis seo ná codanna a fheistiú le chéile agus ailíniú cuí a chinntiú. Áirítear leis seo an t -ardaitheoir agus an tralaí a chur ar an bpríomh -bhíoma, ag gabháil leis na carráistí deiridh, agus na córais rialaithe a shuiteáil.

5. Comhtháthú Córais

Córais Leictreacha: Suiteáil comhpháirteanna leictreacha, lena n -áirítear mótair, painéil rialaithe, sreangú, agus braiteoirí. Cinntigh go ndéantar córais leictreacha an chraein a chomhtháthú agus a thástáil i gceart.

Córais Rialaithe: Córais rialaithe a chur i bhfeidhm agus a chumrú, amhail rialaitheoirí loighic ríomhchláraithe (PLCanna), rialuithe cianda, agus feistí sábháilteachta. Deimhnigh go bhfeidhmíonn na córais rialaithe i gceart agus go ndéantar iad a chalabrú.

6. Tástáil agus dearbhú cáilíochta

Tástáil Réamh-Oibríochta: Trialacha Réamh-Oibríochta a dhéanamh chun feidhmiúlacht an chraein a sheiceáil, lena n-áirítear tástáil ualaigh, tástáil oibríochtúil ar na meicníochtaí tógála agus taistil, agus seiceálacha córais rialaithe.

Tástáil sábháilteachta: Deimhnigh go bhfuil gnéithe sábháilteachta, amhail lasca teorann, aláraim, agus stadanna éigeandála, ag obair i gceart agus ag freastal ar chaighdeáin sábháilteachta.

Cigireacht: Déan cigireacht mhionsonraithe ar struchtúr agus ar chomhpháirteanna an chraein chun a chinntiú go gcomhlíontar sonraíochtaí dearaidh agus caighdeáin cháilíochta.

7. Coigeartuithe deiridh agus calabrú

Mionchoigeartú: Déan aon choigeartuithe riachtanacha chun feidhmíocht an chraein a bharrfheabhsú agus chun oibriú réidh a chinntiú. D'fhéadfadh braiteoirí calabraithe a bheith san áireamh leis seo, rialuithe a choigeartú, agus an córas tógála a mhionchoigeartú.

Doiciméadú: Doiciméadú a ullmhú agus a athbhreithniú, lena n -áirítear lámhleabhair oibríochta, treoracha cothabhála, agus treoracha sábháilteachta.

8. Seachadadh agus Suiteáil

Iompar: Socraigh go n -iomprófaí an craein go dtí an suíomh suiteála, ag cinntiú go ndéantar é a láimhseáil agus a sheoladh go sábháilte chun damáiste a chosc.

Suiteáil: Maoirseacht a dhéanamh ar shuiteáil an chraein ag saoráid an chustaiméara, lena n -áirítear tionól, ailíniú, agus nasc le foinsí cumhachta agus córais rialaithe.

Oiliúint: Oiliúint a sholáthar d'oibreoirí agus do phearsanra cothabhála chun a chinntiú go bhfuil siad eolach ar nósanna imeachta oibriúcháin agus sábháilteachta an chraein.

9. Coimisiúnú agus aistriú

Coimisiúnú: Trialacha coimisiúnaithe deiridh a dhéanamh chun a fhíorú go bhfeidhmíonn an craein i gceart faoi choinníollacha fíor-dhomhanda agus go gcomhlíonann sé sonraíochtaí feidhmíochta.

Aistriú: Cuir an craein ar láimh go hoifigiúil don chustaiméir, ag soláthar gach doiciméid riachtanach, lena n -áirítear deimhnithe comhlíonta, faisnéis bharántais, agus sceidil chothabhála.







Cigireacht ábhair

Cigireacht Cáilíochta: Déantar cigireacht ar cháilíocht dhian ar na hamhábhair a ceannaíodh chun a chinntiú go gcomhlíonann siad na riachtanais dearaidh agus na caighdeáin náisiúnta.

Stóráil Ábhar: Stóráiltear ábhair cháilithe de réir aicmithe chun creimeadh nó damáiste a chosc.

Gearradh agus Foirmiú

Gearradh cruach: Bain úsáid as gearradh plasma, gearradh léasair nó gearradh lasair agus teicneolaíochtaí eile chun an chruach a ghearradh de réir mhéid na líníochta dearaidh.

Próiseáil a fhoirmiú: Déan an pláta cruach a fhoirmiú trí lúbadh, rolladh, táthú agus próisis eile chun an príomh -bhíoma, an léas deiridh agus na páirteanna struchtúracha eile a mhonarú.

Táthú

Táthú comhpháirte: Déantar na codanna gearrtha agus cruach a fhoirmiú a tháthú sna príomhstruchtúir ar nós an phríomh -bhíoma, an bhíoma deiridh agus an tralaí. Ní mór an próiseas táthúcháin a rialú go docht chun an neart struchtúrach agus an caighdeán táthúcháin a chinntiú.

Iniúchadh Weld: Bain úsáid as teicneolaíocht tástála neamh-millteach (mar shampla tástáil ultrasonaic, tástáil radagrafach) chun na táthaithe a iniúchadh lena chinntiú nach bhfuil aon scoilteanna ná lochtanna eile ann.

Meaisínithe

Meaisíniú beachta: Déantar meaisínithe beachtais ar phríomh -chomhpháirteanna an chraein, mar shampla tacair roth, suíocháin, ulóga, etc., chun a gcruinneas tríthoiseach agus a gcáilíocht dromchla a chinntiú.

Cóimeáil an mheaisín iomláin

Comhthionól Ginearálta: Ar bhonn réamh-tionóil, déantar cóimeáil fhoriomlán an chraein, lena n-áirítear suiteáil deiridh an phríomh-bhíoma, an bhíoma deiridh, an mheicníocht ardaithe, an mheicníocht siúil, etc.

Coimisiúnú agus Tástáil

Faoi choinníollacha dinimiciúla, déantar feidhmíocht oibriúcháin an chraein a thástáil, lena n -áirítear tástáil ar ardú, ar siúl, ar stiúradh agus ar fheidhmeanna eile. Déantar seiceáil ar mhéid foriomlán an chraein droichid cóimeáilte chun a chinntiú go gcomhlíonann gach toise na riachtanais dearaidh.

Cóireáil spraeála agus frith-chreimthe

Cóireáil Dromchla Deireadh Rust: Baineadh meirge ar dhromchla an chraein, áirítear le modhanna coitianta Sandblasting, Picling, etc. Spraeáil Primer: Spraeáil frith-chreimeadh primer ar an dromchla cóireáilte chun ocsaídiú miotail agus creimeadh a chosc. Spraeáil Dath Spraeáil Topcoat: Spraeála Topcoat de réir riachtanais na gcustaiméirí nó caighdeáin tionscail chun éifeacht chosanta agus mhaisiúil a thabhairt don chraein. Marcáil: Tar éis spraeála, marcáil faisnéis aitheantais an chraein de réir na sonraíochtaí, amhail samhail, ualach rátáilte, etc.

Monarcha agus suiteáil

Pacáistiú agus iompar

Cosaint Pacáistithe: Pacáistiú go cosantach na príomh -chomhpháirteanna den chraein chun damáiste a chosc le linn iompair. Socrú Iompair: De réir mhéid an trealaimh agus coinníollacha iompair, roghnaigh modh iompair oiriúnach chun an craein a iompar chuig suíomh an chustaiméara.

Glacadh agus seachadadh

Glacadh le custaiméirí

Glacadh ar an láthair: Déanann an custaiméir glacadh leis an gcraein ar an láthair de réir riachtanais an chonartha agus sonraíochtaí teicniúla chun feidhmíocht agus cáilíocht an trealaimh a sheiceáil.

Réiteach Fadhbanna: Má fhaightear aon fhadhbanna, ní mór don mhonaróir iad a cheartú in am chun a chinntiú go gcomhlíonann an trealamh riachtanais an chustaiméara go hiomlán. Oiliúint Oibríochta Seachadta agus Úsáide: Is iondúil go gcuireann an monaróir oiliúint ar oibreoirí an chustaiméara chun a chinntiú gur féidir leo an craein a oibriú i gceart agus go sábháilte.
