Cineál Bosca Ardaitheoir Leictreach Gantry Crane Soláthraí

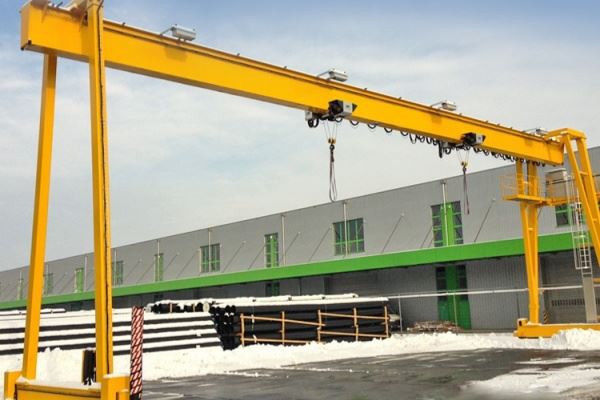

Craein droichead ardaitheoir leictreach cineál bosca

Réamhrá Táirge

Is trealamh coitianta láimhseála ábhar é craein gantry aon-bhíoma, a úsáidtear go forleathan i monarchana, clóis lasta, calafoirt agus láithreáin tógála. Tá sé comhdhéanta de phríomhléas amháin agus dhá chosa tacaíochta ar an dá thaobh. Is féidir leis bogadh go cothrománach ar dhá rian, agus is féidir an hook a ardú agus a ísliú go hingearach le tralaí.

Tá dearadh craein gantry aon-bhíoma sách simplí. Trasnaíonn an príomh-bhíoma an limistéar oibre trí na cosa tacaíochta ar an dá thaobh, atá oiriúnach chun ábhair éadrom agus meánmhéide a láimhseáil. I gcomparáid le craein gantry bhíoma dúbailte, tá costas níos ísle ag craein gantry aon-bhíoma agus costas cothabhála réasúnta níos lú, atá oiriúnach go háirithe d'fhiontair bheaga agus mheánmhéide nó do riachtanais oibríochta íseal-déine. Tá craein droichead aon-bhíoma níos solúbtha i struchtúr agus oiriúnach do thimpeallacht oibre spás beag. Is féidir é a dhearadh mar shoghluaiste nó seasta de réir mar is gá, agus is féidir é a choigeartú de réir na n-athruithe ar an suíomh oibre nuair atá sé in úsáid. Cuimsíonn an córas oibriúcháin rialú láimhe talún, oibriú cianrialaithe nó oibriú cab. Is féidir leis an úsáideoir an modh oibríochta cuí a roghnú chun éifeachtúlacht oibre a fheabhsú. Tá craein gantry aon-bhíoma nua-aimseartha feistithe le héagsúlacht feistí cosanta sábháilteachta, mar shampla lasca teorann, cosaint ró-ualach agus cnaipí stad éigeandála, chun oibriú sábháilte a chinntiú.

3. De ghnáth déantar an beam aonair de chruach agus iompraíonn sé príomh-ualach na craein. Tá sé deartha mar struchtúr bosca-cineál nó I-chruthach le neart ard agus friotaíocht maith torsion. Tá na cosa tacaíochta suiteáilte ag an dá cheann den phríomh-bhíoma chun meáchan na craein ar an mbóthar nó ar an talamh a dháileadh go cothrom. Áirítear sa mheicníocht ardaithe ardaitheoir nó winch leictreach, atá freagrach as ábhair a ardú go hingearach agus atá feistithe le feistí tarchurtha mar rópaí sreang nó slabhraí. Tá an mheicníocht oibriúcháin freagrach as gluaiseacht ar aghaidh agus siar na craein feadh an rian cothrománach agus tá sé tiomáinte ag mótar leictreach. Soláthraíonn an córas rialaithe leictreonach rialú cumhachta chun gnáthoibriú an trealaimh a chinntiú, agus tá sé feistithe le héagsúlacht bearta cosanta, mar shampla cosaint ró-ualach, cosaint seicheamh céim, etc.

Barántas na gcomhpháirteanna lárnacha: 1 Bhliain

Comhpháirteanna Croí: PLC, Bearing, Giarbhosca, Mótar, Gear

Coinníoll: Nua

Barántas: 1 Bliain

Meáchan (KG): 500 kg

Gné: Gantry Crane

Ainm an táirge: Crann Gantry Singil Girder

Dath: Saincheaptha

Acmhainn:1-20t

Cineál: Crios Aonair

Soláthar cumhachta: 110V/220V/230V/380V/440V

Modh Rialaithe: Rialú Talún + Cianrialú (saincheaptha)

Meicníocht ardaithe: Ardaitheoir Leictreach

Dualgas Oibre: A3-A4



Pictiúir & Comhpháirteanna

1.Main bhíoma

1) Foirmeacha coitianta:

I-beam: Tá an struchtúr seo simplí agus éasca le monarú, agus is minic a úsáidtear é i gcraenacha meánacha agus éadroma. Soláthraíonn flanges uachtaracha agus íochtaracha an I-beam neart lúbthachta leordhóthanach, agus soláthraíonn an ngréasán lár neart lomadh.

Bhíoma bosca: Tá neart agus cobhsaíocht níos airde ag an bpríomh-bhíoma bosca agus úsáidtear é de ghnáth i gcásanna ina bhfuil gá le cumas ualachiompartha níos mó. Tá sé comhdhéanta de dhá phláta cruach uachtarach agus íochtair (flanges) agus dhá ghréasán clé agus ar dheis chun struchtúr bosca dúnta a fhoirmiú le friotaíocht torsion níos fearr agus neart níos airde.

2) Ábhar: Go ginearálta déantar an príomh-bhíoma de chruach ardchaighdeáin, mar shampla Q235, Q345, etc., le cumas ualachiompartha maith agus marthanacht. Is féidir leis an ábhar ceart a roghnú neart an phríomh-bhíoma a chinntiú agus a mheáchan féin a laghdú, rud a fheabhsóidh feidhmíocht iomlán an chraen.

3) Réise agus fad: De ghnáth déantar fad agus réise an phríomhbhíoma a shaincheapadh de réir an láithreáin oibre agus na riachtanais shonracha. Braitheann an réise de ghnáth ar an achar idir na cosa tacaíochta chun a chinntiú go bhféadfaidh an craein an limistéar oibre iomlán a chlúdach. Caithfidh dearadh an phríomhbhíoma a chinntiú nach dtarlaíonn aon dífhoirmiúchán nó lúbadh soiléir laistigh den réise.

4) Modh suiteála: Socraítear an príomh-bhíoma ar na cosa tacaíochta trí tháthú nó boltáil. De ghnáth bíonn rianta tralaí ag an dá cheann den phríomh-bhíoma, agus ritheann an ardaitheoir leictreach nó trealamh ardaithe eile ar na rianta ar an bpríomh-bhíoma chun gluaiseacht cliathánach a bhaint amach.

Córas Ardaithe

Prionsabal oibre an chórais ardaithe

1. Tarchur cumhachta: Tá an córas ardaithe faoi thiomáint ag mótar leictreach, a athraíonn an t-aschur mótair rothlach ardluais isteach i tairiscint íseal-luas, ard-chasmhóiminte atá oiriúnach le haghaidh ardú trí laghdaitheoir. Tarchuirtear aschur cumhachta an laghdaitheora chuig an druma, a thiomáineann an rópa sreang nó an slabhra chun an t-ualach a ardú nó a ísliú.

2. Ardú agus ísliú ualach: Nuair a rothlaíonn an mótar ardaithe ar aghaidh, tosaíonn an druma an rópa sreang a ghaothú agus ardaítear an t-ualach; nuair a rothlaíonn an mótar ar ais, scaoileann an druma an rópa sreang agus íslítear an t-ualach. Tá an próiseas iomlán á rialú go beacht ag an gcóras rialaithe leictreonach chun ardú réidh agus sábháilte a chinntiú.

3. Monatóireacht sábháilteachta: Déanfaidh feiste cosanta sábháilteachta an chórais ardaithe monatóireacht i bhfíor-am le linn oibriú an trealaimh chun a chinntiú, nuair a sháraíonn an t-ualach an raon socraithe agus go sroicheann an hook na teorainneacha uachtaracha agus íochtaracha, is féidir leis an gcóras a dhúnadh go huathoibríoch. agus aláram a fhuaimniú chun sábháilteacht oibreoirí agus trealaimh a chinntiú.



3.Deireadhcarráiste

Dearadh struchtúrach:

1) De ghnáth déantar an beam deiridh a dhearadh mar struchtúr bosca nó struchtúr I-beam, a bhfuil friotaíocht ard lúbthachta agus torsion aige. Tá struchtúr an bhosca níos láidre agus oiriúnach le haghaidh ualaí níos mó agus timpeallachtaí oibre casta, agus tá an struchtúr I-beam níos éadroime agus oiriúnach do chraenacha beaga agus meánmhéide.

2) Tá tacair rothaí suiteáilte ag an dá cheann den bhíoma deiridh, atá tiomáinte ag mótair chun an craein a bhogadh go cothrománach ar feadh an rian. De ghnáth déantar na rothaí seo a shuiteáil ag bun an bhíoma deiridh agus úsáideann siad imthacaí rollta chun cuimilte a laghdú.

3) Caithfidh dearadh an bhíoma deiridh a chinntiú go bhfanann an craein cothrománach le linn oibriú chun tilting agus éagobhsaíocht de bharr ualaí troma a laghdú.





Meicníocht taistil 4.Crane

Prionsabal oibre an mheicníocht reáchtáil craein

1) Tarchur cumhachta:

Nuair a thosaíonn an t-oibreoir an craein ag rith, tosaíonn an mótar ag rothlú tar éis é a fhuinneamh, agus tarchuireann sé an chumhacht chuig an laghdaitheoir tríd an gcúpláil. Laghdaíonn an laghdaitheoir luas aschuir an mhótair agus tarchuireann sé cumhacht chuig an roth tiomána chun an craein a thiomáint chun bogadh ar an mbóthar.

2) Oibriú roth:

Rothlaíonn an roth tiomána ar feadh an rian atá á thiomáint ag an mótar, agus bogann an craein ar fad ar aghaidh nó ar ais ar feadh an rian réamhshocraithe. Comhoibríonn an roth tiomáinte leis an roth tiomána chun an craein a choinneáil cothrom agus bogadh go réidh.

3) Coscánaithe agus teorannú:

Nuair a eisíonn an t-oibreoir ordú stad nó nuair a tharraingíonn sé an lasc teorainn, stopann an mótar ag rith, agus cuirtear an coscán i ngníomh ag an am céanna, ag stopadh go tapa ar rothlú an roth chun a chinntiú go stopann an craein ag an suíomh réamhshocraithe.

Meicníocht taistil 5.Trollaí

Gnéithe den mheicníocht oibriúcháin tralaí

1) Gluaiseacht cliathánach solúbtha:

Tá meicníocht oibriúcháin an tralaí deartha chun gluaiseacht go tapa agus go solúbtha ar feadh an phríomh-bhíoma, ag soláthar suíomh beacht na n-ábhar ardaithe. Trí theicneolaíocht rialaithe luas minicíochta athraitheach, is féidir leis an tralaí a reáchtáil go réidh ar luasanna éagsúla, atá oiriúnach go háirithe do thimpeallachtaí oibre a dteastaíonn suíomh ardchruinneas.

2) Struchtúr dlúth agus meáchan éadrom:

De ghnáth déantar meicníocht oibriúcháin an tralaí a dhearadh le bheith an-dlúth agus tá meáchan marbh éadrom aige, rud a laghdóidh an t-ualach ar an bpríomh-bhíoma. Déanann an dearadh dlúth freisin go bhfuil sé oiriúnach le haghaidh ócáidí oibre le spás teoranta, feabhas a chur ar inoiriúnaitheacht iomlán na craein.

3) Tarchur éifeachtach:

Oibríonn an tralaí le laghdaitheoirí éifeachtacha, tacair roth agus mótair chun freagairt go tapa ar threoracha oibriúcháin agus tascanna éifeachtacha láimhseála ábhar a chomhlánú.

4) Oibriú réidh:

Cinntíonn meicníocht oibriúcháin an tralaí go bhfuil an tralaí cobhsaí agus saor ó chreathadh le linn oibriú trí aschur cumhachta réidh an mhótair agus an laghdaitheora, in éineacht le dearadh ard-chruinneas an roth a leagtar, ag laghdú an tionchar ar an ábhar.

Sábháilte agus iontaofa: Tá an meicníocht oibriúcháin tralaí feistithe le feistí sábháilteachta iomlána, lena n-áirítear coscáin, lasca teorann, etc., chun a chinntiú go bhfuil gach nasc oibríochta den tralaí sábháilte agus inrialaithe, ag laghdú an baol timpistí go héifeachtach.

Roth 6.Crane

Prionsabal oibríochta an roth

1) Tarchur cumhachta:

Nuair a thosaíonn mótar an tralaí nó an ghluaisteáin, tosaíonn an roth tiomána a rothlú faoi thiomáint an mhótair. Brúann an roth tiomána an craein ar aghaidh nó siar ar feadh an rian tríd an cuimilte leis an rian.

2) Oibriú rollta:

Rollaíonn an roth tríd an dromchla teagmhála idir a imeall seachtrach agus an rian. Cinntíonn dearadh an roth oibriú rianúil faoi fhrithchuimilte measartha agus laghdaíonn sé creathadh agus torann le linn oibriú.

3) srian rian:

Úsáidtear an t-imeall roth agus an rian le chéile chun cosc ​​a chur go héifeachtach ar an gcraenach ó ráillí le linn oibriú. Cuireann an imeall teorainn le gluaiseacht cliathánach an roth nuair a bhíonn an roth ag rith, ionas go ritheann sé i gcónaí ar feadh an rian díreach nó cuartha.

Hook 7.Crane

Réamhchúraimí maidir le húsáid crúcaí

1) Seachain ró-ualach:

Nuair a bhíonn an hook á úsáid, ní mór é a ardú go docht de réir a ualach rátáilte. Cuirfidh ró-ualú faoi deara go ndéanfaidh an hook dífhoirmiú nó fiú briseadh, rud a fhágann go mbeidh timpistí sábháilteachta tromchúiseacha.

2) Cigireacht agus cothabháil rialta:

Ba chóir an hook a iniúchadh go rialta, go háirithe an comhlacht hook, teanga hook agus páirteanna nasc. Áirítear leis an ábhar iniúchta cibé an bhfuil scoilteanna, dífhoirmiú, caitheamh iomarcach nó creimeadh ag an hook.

Ní mór an rópa sreang nó an slabhra atá ceangailte leis an hook a iniúchadh agus a lubricadh go rialta freisin chun a chinntiú go bhfuil a nasc leis an hook sábháilte agus iontaofa.

3) Seachain tarraingt taobh an dubháin:

Agus an crúca á úsáid, ba cheart an t-ualach a choinneáil sa treo ingearach chun tarraingt taobh nó ualach eccentric a sheachaint chun fórsa míchothrom ar an hook a chosc, rud a fhágann casadh nó damáiste.

4) Bí cúramach agus tú ag rothlú:

Agus an hook á rothlú, cinntigh oibriú rianúil chun rothlú ró-tapa nó ró-chrua a sheachaint chun an rópa sreang a ghreamú nó a shnaidhmeadh, rud a dhéanann difear do shábháilteacht ardaithe.



Mótar

Prionsabal oibre an mhótair leictreach

1) Fuinneamh leictreach a thiontú go fuinneamh meicniúil: Déantar an mótar leictreach a fhuinneamh tríd an bhfoirceannadh statóra chun réimse maighnéadach rothlach a ghiniúint. Feidhmíonn an réimse maighnéadach rothlach ar an rotor, ag giniúint fórsa leictreamaighnéadach, a thiomáineann an rotor a rothlú agus a thiomáineann gléas tarchurtha meicniúil an chraen.

2) Tús an mhótair: Ag an am tosaithe, faigheann an mótar an sruth agus de réir a chéile méadaíonn sé an chasmhóimint tríd an réimse maighnéadach a ghintear, ag brú ar na codanna den chraen chun bogadh a thosú. Ag brath ar an gcineál mótair, féadfaidh an modh tosaigh tosú díreach, tosú minicíochta athraitheach nó voltas laghdaithe ag tosú a áireamh.

3) Rialú luais: Is féidir luas an mhótair a rialú trí athrú ar an voltas ionchuir, minicíocht nó friotaíocht rotor. Mar shampla, déanann mótair minicíochta athraitheach rialáil luas réidh an mhótair a bhaint amach trí mhinicíocht ionchuir a choigeartú, ag cinntiú go bhféadfaidh an craein an luas cuí a choinneáil faoi choinníollacha oibre éagsúla.

4) Coscánaithe agus stopadh: Nuair a stopann an mótar soláthar cumhachta, is féidir leis an gcoscán tógtha nó le feiste coscán seachtrach stop a chur go tapa ar an rotor ó rothlú, ag cinntiú go stopann an craein go sábháilte ag an suíomh réamhshocraithe. Is féidir leis an bhfeiste coscáin a bheith ina choscán leictreamaighnéadach nó ina choscán meicniúil.

.

Córas aláraim fuaime agus solais & lasc teorann

1) Feidhm an chórais aláraim fuaime agus éadrom

Aláram locht: Nuair a theipeann ar an gcraenach nó nuair a oibríonn sé go neamhghnách, cuirfidh an córas aláraim fuaime agus solais aláram chun an t-oibreoir a spreagadh chun an fhadhb a sheiceáil agus déileáil leis in am.

Aláram ró-ualaigh: Nuair a sháraíonn an t-ualach craein an luach rátáilte, fuaimfidh an córas aláram chun damáiste trealaimh agus tionóiscí sábháilteachta de bharr ró-ualach a chosc.

Meabhrúchán sábháilteachta: Nuair a bhíonn an craein ag ardú, ag bogadh, etc., is féidir an córas aláraim fuaime agus solais a úsáid chun cuimhne a chur ar dhaoine timpeall aird a thabhairt ar shábháilteacht agus timpistí a sheachaint.

2) Feidhm lasc teorann

Cosaint sábháilteachta: Is féidir leis an lasc teorainn an soláthar cumhachta a ghearradh amach nuair a shroicheann an trealamh an suíomh teorann réamhshocraithe chun damáiste meicniúil agus guaiseacha sábháilteachta de bharr dul thar an teorainn a chosc.

Rialú uathoibríoch: Nasctha leis an gcóras rialaithe mótair, is féidir le gníomh an lasc teorainn rialú uathoibríoch a dhéanamh ar thús agus ar stad an mhótair, ag feabhsú uathoibriú an trealaimh.

Brath lochtanna: Is féidir le monatóireacht stádais an lasc teorainn cabhrú le stádas oibriúcháin na craein a bhrath agus fadhbanna féideartha a bhrath agus déileáil leo in am.



10.Feistí Sábháilteachta

1. Gléas cosanta ró-ualach

Feidhm: Cosc a chur ar an craein as a ualach rátáilte a shárú le linn ardaithe. Déanann an gléas cosanta ró-ualach monatóireacht ar an ualach trí braiteoirí chun a chinntiú go bhfuil an t-ualach laistigh de raon sábháilte.

Prionsabal oibre: Nuair a sháraíonn an t-ualach an luach socraithe, déanfaidh an gléas cosanta ró-ualach an soláthar cumhachta don mhótar a ghearradh go huathoibríoch, stop a chur leis an meicníocht ardaithe, agus eiseoidh sé aláram inchloiste agus amhairc.

2. Lasc teorann

Feidhm: Cosc a chur ar an gcraenach ó bheith níos mó ná an raon oibriúcháin socraithe le linn ardú nó bogadh.

3. Gléas coscánaithe

Feidhm: Cinntigh, nuair a stopann nó má theipeann ar an mótar, go bhféadfaidh sé coscánaithe go tapa agus go héifeachtach chun an t-ualach a chosc ó titim faoi shaoirse.

4. Gléas frith-imbhuailte

Feidhm: Cosc a chur ar an craein ó imbhualadh le trealamh nó constaicí eile le linn gluaiseachta.

5. Córas aláraim fuaime agus éadrom

Feidhm: I gcás staid neamhghnácha, spreagtar an t-oibreoir agus an pearsanra máguaird le fuaim agus solas.

6. Glas sábháilteachta

Feidhm: Cosc a chur ar thosú timpisteach trí ghlasáil mheicniúil nuair a dhéantar an craein a chothabháil nó a iniúchadh.

Prionsabal oibre: Tá an glas sábháilteachta cumasaithe de ghnáth nuair nach bhfuil an trealamh i riocht oibre chun sábháilteacht pearsanra cothabhála a chinntiú.

7. Gléas cosanta overheat

Feidhm: Monatóireacht a dhéanamh ar theocht an mhótair agus comhpháirteanna tábhachtacha eile chun damáiste nó teip de bharr róthéamh a chosc.

Prionsabal oibre: Déanann an braiteoir teocht monatóireacht ar theocht an trealaimh i bhfíor-am agus stopann sé go huathoibríoch an oibríocht mhótair nuair a shroichtear an tairseach sábháilteachta réamhshocraithe.

8. Feiste cosanta leictreach

Feidhm: Córas leictreach na craein a chosaint chun lochtanna leictreacha a chosc mar chuaird gearr agus ró-ualach.

9. Gléas cosanta gaoithe

Feidhm: Nuair a bhíonn tú ag feidhmiú lasmuigh, cosc ​​a chur ar ghaoth láidir ó thionchar a dhéanamh ar chobhsaíocht agus ar shábháilteacht an chraen.

Prionsabal oibre: Feistithe le braiteoir luas gaoithe, nuair a sháraíonn an luas gaoithe an raon sábháilteachta, stoptar oibriú craein go huathoibríoch.

10. Gléas stad éigeandála

Feidhm: I gcás éigeandála, gearr amach go tapa soláthar cumhachta na craein agus stop a chur le gach oibríocht.

Prionsabal oibre: De ghnáth feistithe le cnaipe stad éigeandála, is féidir leis an oibreoir é a bhrú láithreach i nóiméad ríthábhachtach chun sábháilteacht an trealaimh a chinntiú.

Mód 11.Control

1. Rialú láimhseála talún: Rialaíonn an t-oibreoir an craein go díreach ar an talamh trí láimhseáil sreangaithe. Éasca a oibriú, oiriúnach do thosaitheoirí. Is féidir leis an oibreoir an réad ardaithe agus an timpeallacht máguaird a bhreathnú go hintuigthe. Oiriúnach do chraenacha beaga nó d'oibríochtaí gearr-achair.

2. Rialú iargúlta gan sreang: Rialaíonn an t-oibreoir an craein ag baint úsáide as rialú iargúlta gan sreang. Is féidir leis an oibreoir oibriú ag achar sábháilte chun contúirtí féideartha a sheachaint. Gan a bheith teoranta ag fad na líne rialaithe, is féidir an craein a rialú i raon níos leithne. Oiriúnach le haghaidh ócáidí oibriúcháin níos mó nó casta, mar shampla láithreáin tógála, stórais, etc.

3. Rialú cab: Feidhmíonn an t-oibreoir i gcábán na craein agus rialaíonn sé an craein trí luamhán stiúrtha, cnaipí agus painéil rialaithe. Féadann sé monatóireacht a dhéanamh ar oibríochtaí iomadúla ag an am céanna, atá oiriúnach le haghaidh oibríochtaí casta nó ard-minicíochta. Is féidir leis an oibreoir oibriú i dtimpeallacht chompordach agus tuirse a laghdú.

4. Rialú comhshó minicíochta: Déantar minicíocht agus voltas an mhótair a choigeartú ag an tiontaire minicíochta chun rialáil luas gan chéim an mhótair a bhaint amach. Is féidir tús agus stad réidh a bhaint amach, ag laghdú an tionchar ar threalamh meicniúil. Coigeartaigh an chumhacht go huathoibríoch de réir athruithe ualaigh chun fuinneamh a shábháil. Oiriúnach d'oibríochtaí a éilíonn suíomh beacht, mar obair tionóil agus coimisiúnaithe.

5. Rialú uathoibríoch: In éineacht le teicneolaíocht uathoibrithe nua-aimseartha, déantar rialú cliste ar an gcraen a bhaint amach. Féadann sé na paraiméadair oibre a choigeartú go huathoibríoch de réir athruithe comhshaoil.

6. Rialú PLC: Déantar rialú ar chodanna éagsúla den chrannán a bhaint amach trí rialtóir loighic ríomhchláraithe (PLC). Is féidir é a ríomhchlárú de réir riachtanais phróisis shonracha chun rialú pearsantaithe a bhaint amach. Is féidir leis lochtanna a bhrath go huathoibríoch agus leideanna aláraim a thabhairt le haghaidh cothabhála éasca. Úsáidtear go forleathan é in ócáidí a dteastaíonn rialú agus uathoibriú ard-chruinneas.

12.Sceitse







Príomh-theicniúil



Buntáistí

1. Struchtúr simplí

Dearadh dlúth: Tá struchtúr an chraen gantry aon-bhíoma sách simplí, agus níl ach príomh-bhíoma amháin ann, atá éasca le déantúsaíocht, iompar agus suiteáil.

Cothabháil éasca: Mar gheall ar a struchtúr simplí agus an ráta teip íseal, tá cothabháil agus athchóiriú sách éasca.

2. Eacnamaíoch agus praiticiúil

Éifeachtach ó thaobh costais: I gcomparáid le cineálacha eile craenacha, tá costas déantúsaíochta agus costas oibriúcháin an chraen gantry aon-bhíoma níos ísle, atá oiriúnach d'fhiontair le buiséid theoranta.

Feidhmíocht ardchostas: In oibríochtaí ardaithe beaga agus meánmhéide, soláthraíonn an craein gantry aon-bhíoma cothromaíocht mhaith idir feidhmíocht agus praghas.

3. Solúbthacht láidir

Raon leathan iarratais: Is féidir é a úsáid ar ócáidí éagsúla (cosúil le monarchana, stórais, ceardlanna, etc.) agus tá sé oiriúnach do riachtanais éagsúla ardaithe.

Oibriú solúbtha: Is féidir é a oibriú i spás beag, go háirithe oiriúnach do thimpeallachtaí le riachtanais spáis ard.

4. Sábháilteacht ard

Feistí sábháilteachta iomlána: Feistithe le héagsúlacht feistí sábháilteachta (cosúil le lasca teorainn, cosaint ró-ualach, etc.) chun sábháilteacht na hoibríochta a chinntiú.

Cobhsaíocht láidir: Déanann dearadh lárionad íseal domhantarraingthe agus neart struchtúrach maith an craein níos cobhsaí nuair a bhíonn sé ag obair agus laghdaítear an baol go n-iompóidh sé.

5. Oibriú simplí

Éasca le húsáid: Tá an rialú oibríochta sách simplí, oiriúnach d'oibreoirí de gach leibhéal taithí, ag laghdú costais oiliúna.

Rialú iomasach: Trí rialú iargúlta láimhe nó gan sreang, is féidir leis an oibreoir an craein a rialú go hintuigthe agus éifeachtacht oibre a fheabhsú.

6. Airde ardaithe ard

Inoiriúnaitheacht láidir: Is féidir craenacha gantry aon-bhíoma a dhearadh le airde ardaithe níos airde de réir mar is gá, atá oiriúnach chun earraí éagsúla a láimhseáil.

Oiriúnach do mhór-ábhair: Go háirithe oiriúnach le haghaidh mór-ábhair a ardú agus a láimhseáil i dtionscail mar thógáil, cruach agus mianadóireacht.

7. Tomhaltas fuinnimh íseal

Tomhaltas ísealchumhachta: I gcomparáid le cineálacha eile craenacha, tá tomhaltas fuinnimh níos ísle ag craenacha gantry aon-bhíoma le linn oibriú, atá neamhdhíobhálach don chomhshaol agus coigilte fuinnimh.

Rialú minicíochta: Is féidir córas rialaithe comhshó minicíochta roghnach a úsáid chun an chumhacht a choigeartú de réir na gcoinníollacha ualaigh chun fuinneamh a shábháil tuilleadh.



Feidhmchlár:

1. Déantúsaíocht Thionsclaíoch

Ceardlann innealra: a úsáidtear chun páirteanna meicniúla, uirlisí agus trealamh a ardú agus a bhogadh chun tacú le hoibriú éifeachtach na líne táirgeachta.

Líne tionóil: Bog agus cóimeáil páirteanna móra sa phróiseas táirgthe chun éifeachtacht táirgthe a fheabhsú.

2. Trádstóráil agus lóistíocht

Stóras: a úsáidtear chun earraí a bhogadh agus a chruachadh i dtimpeallacht stórála chun feabhas a chur ar éifeachtúlacht earraí a stóráil agus a rochtain.

Láimhseáil coimeádáin: a úsáidtear chun coimeádáin a luchtú agus a dhíluchtú agus a bhogadh i gcalafoirt agus ionaid lasta.

3. Tógáil

Láithreán tógála: a úsáidtear chun ábhair thógála a ardú (cosúil le barraí cruach, páirteanna coincréite réamhdhéanta, etc.) chun dul chun cinn tógála a bhrostú.

Suiteáil struchtúir mhóra: ardaitheoir agus suiteáil páirteanna struchtúracha móra (cosúil le bíomaí cruach, túir tuirbín gaoithe, etc.) in oibríochtaí ard-airde.

4. Mianadóireacht agus cairéalacht

Láimhseáil méine: úsáidtear é chun méine, trealamh agus ábhair a ardú agus a bhogadh i mianaigh chun tacú le hoibríochtaí mianadóireachta.

Cairéil: úsáidtear iad chun rudaí troma ar nós cloch, gaineamh agus gairbhéal a ardú agus a bhogadh.

5. Tionscal cumhachta

Gléasra cumhachta: a úsáidtear chun trealamh giniúna cumhachta a chothabháil agus a dheisiú (cosúil le gineadóirí, claochladáin, etc.) chun sábháilteacht agus éifeachtúlacht oibríochta a fheabhsú.

Tógáil saoráidí cumhachta: a úsáidtear chun trealamh mór a iompar agus a shuiteáil i dtógáil saoráidí cumhachta.

6. Longthógáil agus deisiú

Longchlós: a úsáidtear chun cabhlacha, trealamh agus ábhair a ardú agus a bhogadh sa phróiseas longthógála agus deisiúcháin.

Duga: a úsáidtear le haghaidh oibríochtaí luchtaithe agus díluchtaithe agus cothabhála long.

7. Tionscal ceimiceach

Láimhseáil cheimiceach: a úsáidtear chun amhábhair agus táirgí ceimiceacha a iompar chun éifeachtúlacht táirgthe agus iompair a fheabhsú.

Oibriú umar: cinntigh oibriú sábháilte agus éifeachtach nuair a bhíonn ceimiceáin á stóráil agus á iompar.

Craeintáirgeadh nós imeachta

1. Anailís ar Éileamh agus Dearadh

Bailiú Éileamh: Déan cumarsáid le custaiméirí chun a riachtanais shonracha agus a dtimpeallacht úsáide a thuiscint, lena n-áirítear cumas ardaithe, airde ardaithe, réise, etc.

Plean Deartha: Déan réamhdhearadh de réir na riachtanas chun paraiméadair theicniúla agus struchtúr iomlán na craein a chinneadh.

Samhaltú CAD: Úsáid bogearraí deartha ríomhchuidithe (amhail AutoCAD, SolidWorks, etc.) chun líníochtaí mionsonraithe innealtóireachta a tharraingt, lena n-áirítear toisí agus sonraíochtaí gach comhpháirte.

2. Ullmhú Ábhar

Roghnú Ábhar: De réir na gceanglas dearaidh, roghnaigh cruach oiriúnach, alúmanam nó ábhair eile chun neart agus marthanacht leordhóthanach a chinntiú.

Soláthar Ábhar: Ceannaigh na hamhábhair riachtanacha de réir an liosta ábhar, lena n-áirítear príomh-bhíomaí, bíomaí deiridh, rothaí, crúcaí agus comhpháirteanna eile.

3. Próiseáil agus Déantúsaíocht

Gearradh: Gearr píosaí móra ábhar isteach sa mhéid riachtanach de réir na líníochtaí dearaidh.

Foirmiú: Déantar lúbadh, táthú, druileáil agus próisis eile ar na hábhair ghearrtha chun príomh-bhíomaí, bíomaí deiridh, lúibíní agus comhpháirteanna eile a fhoirmiú.

Cóireáil Dromchla: Déantar cóireáil dromchla ar na codanna próiseáilte, lena n-áirítear greanroiseadh, baint meirge, péinteáil, etc., chun friotaíocht creimeadh agus aeistéitic a fheabhsú.

4. Comhpháirteanna a chóimeáil

Príomhthionól an bhíoma: táthú nó boltáil an príomh-bhíoma, an bhíoma deiridh agus struchtúir tacaíochta eile chun fráma iomlán a dhéanamh.

Suiteáil an chórais Ardaithe: suiteáil comhpháirteanna an chórais Ardaithe mar mhótair, laghdaitheoirí, drumaí, crúcaí, etc. chun oibriú rianúil an chórais a chinntiú.

Suiteáil meicníocht oibriúcháin: suiteáil meicníochtaí oibriúcháin an tralaí agus an tralaí, lena n-áirítear rothaí, rianta agus córais tiomána.

5. Sreangú córas leictreach

Suiteáil comhpháirteanna leictreacha: suiteáil comhpháirteanna leictreacha cosúil le boscaí rialaithe, lasca, inverters, lasca teorann, etc.

Sreangú: déan sreangú cábla de réir líníochtaí leictreacha chun a chinntiú go bhfuil an córas leictreach sábháilte agus iontaofa.

Tástáil: déan réamhthástálacha ar an gcóras leictreach chun a chinntiú go bhfuil na feidhmeanna go léir gnáth.

6. Dífhabhtaithe foriomlán

Tástáil córais: dífhabhtú iomlán a dhéanamh ar an gcraenach, tástáil feidhmeanna éagsúla mar ardú, bogadh, coscánaithe, etc., chun oibriú rianúil a chinntiú.

Brath sábháilteachta: seiceáil an bhfuil feistí sábháilteachta éagsúla (cosúil le cosaint ró-ualaithe, lasca teorann, aláraim fuaime agus solais, etc.) ag obair i gceart.

7. Cigireacht cáilíochta

Cigireacht inmheánach: déan iniúchadh cáilíochta cuimsitheach ar an meaisín iomlán chun a chinntiú go gcomhlíonann na táscairí go léir na ceanglais dearaidh agus na caighdeáin sábháilteachta.

Cigireacht sheachtrach: Más gá, cuir cuireadh ar eagraíocht tríú páirtí cigireacht sheachtrach a dhéanamh chun cáilíocht an táirge a chinntiú.

8. Seachadadh agus suiteáil

Pacáistiú agus iompar: Pacáil craenacha cáilithe agus socraigh iompar chuig suíomh ainmnithe an chustaiméara.

Suiteáil ar an láthair: Suiteáil agus dífhabhtaigh an craein ar shuíomh an chustaiméara chun a chinntiú go gcomhlíonann an tsuiteáil caighdeáin sábháilteachta.

Oiliúint agus seachadadh: Déan oibreoirí an chustaiméara a oiliúint, mínigh úsáid, cothabháil agus réamhchúraimí sábháilteachta an trealaimh, agus é a sheachadadh go hoifigiúil le húsáid.

9. Seirbhís iar-díola

Cothabháil rialta: Seirbhísí cothabhála agus cothabhála rialta a sholáthar chun oibriú sábháilte agus cobhsaí fadtéarmach an trealaimh a chinntiú.

Láimhseáil lochtanna: Soláthraigh diagnóis locht agus seirbhísí deisithe de réir riachtanais an chustaiméara chun a chinntiú go bhféadfar trealamh an chustaiméara a chur ar ais chun oibriú go tráthúil.
