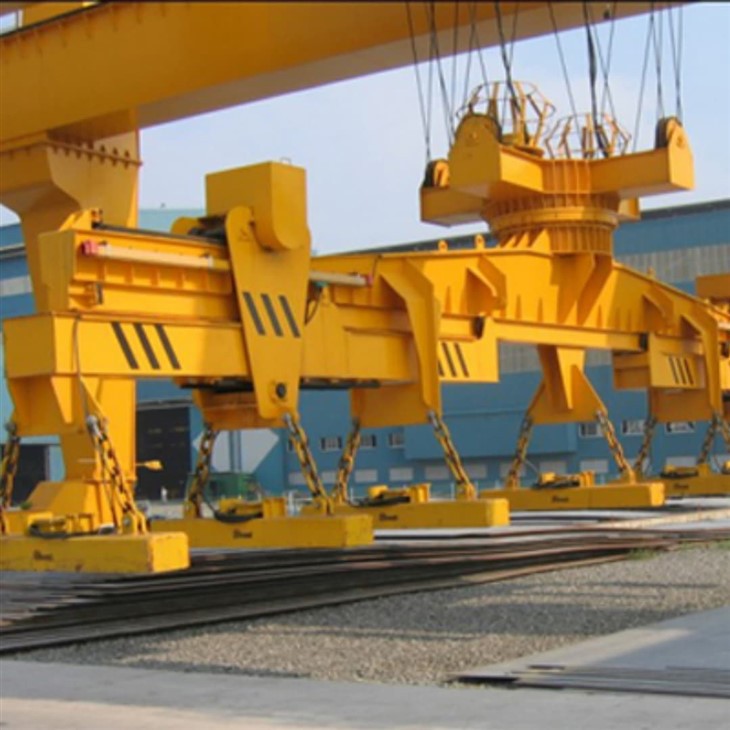

Craein sreinge lasnairde 100 tonna



Príomhghnéithe:

Cumas:

Le hacmhainn ardaithe suas le 100 tonna, tógtar an craein seo chun ualaí an -trom a láimhseáil mar chornaí cruach, innealra, nó comhpháirteanna móra tógála.

Droichead:

Feidhmíonn an craein ar struchtúr droichid cothrománach, a ghluaiseann feadh ráillí suite ar bíomaí nó struchtúir ardaithe. Ligeann an droichead seo don chraein limistéar mór a chlúdach agus soláthraíonn sé solúbthacht i ngluaiseacht.

Tralaí agus ardaitheoir:

AntralaíTaistealaíonn sé ar feadh an droichid, ag iompar an ardaitheoir. AnardaitheoirTá rópaí sreinge feistithe air, atá níos durable agus atá in ann meáchain throm a ardú i gcomparáid le ardaitheoirí slabhra.

Ardaíonn agus laghdaíonn an mheicníocht ardaitheoir an t -ualach, ag baint úsáide as rópaí sreinge a fhoirceannadh timpeall druma.

Téad sreang:

Antéad sreangIs é an phríomhghné ardaithe, ar a dtugtar a neart, a solúbthacht, agus a cumas chun an meáchan agus an caitheamh a bhaineann le ardú mórchumais a láimhseáil. Tá sé níos frithsheasmhaí in aghaidh abrasion agus is féidir leis ualaí teanntachta níos airde a láimhseáil ná meicníochtaí slabhra.

Córas rialaithe:

Rialuithe láimhe nó uathoibrithea úsáidtear chun an craein a oibriú. Is féidir le hoibreoirí gluaiseachtaí an ardaitheora, an tralaí, agus droichead a rialú chun an t -ualach a shuíomh go cruinn.

Is minic a bhíonn craenacha nua -aimseartha mar chuid deRialuithe cianda, a cheadaíonn oibriú níos sábháilte ó fhad.

Gnéithe sábháilteachta:

Feistithe le meicníochtaí sábháilteachta iolracha marLasca a theorannú, cosaint ró -ualaigh, agusCórais stad éigeandálatimpistí a chosc agus oibriú réidh a chinntiú.

Barántas: 1 bhliain

Meáchan (kg): 3000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Dath: saincheaptha

Gné Crane: Craein Droichead Girder Éasca Oibrithe

Cumas: 0. 5-10 t

Cineál: Craein Droichead Fionraí

Soláthar Cumhachta: 110V\/220V\/230V\/380V\/440V

Modh rialaithe: Rialú talún+ cianrialtán (saincheaptha)

MOQ: 1 tacar

Meicníocht Ardaithe: Ardaitheoir Leictreach

Dleacht oibre: a 3- A5

Tar éis Seirbhíse Barántais: Tacaíocht Theicniúil Físeáin

Pictiúir & Comhpháirteanna





1.main bhíoma

Gnéithe Dearaidh

1) Próifíl Struchtúrach

Is iondúil go ndéantar an príomh-bhíoma as cruach ardcháilíochta i bpróifíl I-bhíoma nó bosca bosca do neart agus do dhéine.

Cinntíonn an dearadh marthanacht agus meáchan an bhíoma á íoslaghdú chun ualach foriomlán an chraein a laghdú.

2) Toisí

Braitheann toisí an phríomh -bhíoma ar an mbloc íochtair ar chumas, ar réise agus ar thimpeallacht oibre an bhloc os cionn an chraein.

Déanann innealtóirí é a dhearadh chun fórsaí dinimiciúla agus statacha a sheasamh, ag smaoineamh ar fhachtóirí ar nós teorainneacha sraonadh agus dáileadh ualach.

3) Tógáil flange agus gréasáin

Tá ualaí cothrománacha ag an bhflange (na codanna barr agus bun den bhíoma), agus láimhseálann an gréasán (an chuid ingearach) ualaí ingearacha.

Feabhsaíonn próifílí táthaithe nó rollta cruach cobhsaíochta agus cumas ualach.

4) Pointí nasctha

Nascann an príomh -bhíoma leis na carráistí nó na trucailí deiridh, a cheadaíonn don chraein bogadh feadh an chórais rúidbhealaigh.

Freastalaíonn lúibíní nó ceangaltáin gléasta ar an ardaitheoir, ag cinntiú go bhfuil siad réidh.

Ardaitheoir

AnardaitheoirIs é an mheicníocht ardaithe a ardaíonn agus a laghdaíonn an t -ualach. I gcraein lasnairde {100- tonna, is iondúil go n -úsáideann an ardaitheoirrópaí sreinge, atá láidir agus buan go leor chun ualaí an -trom a láimhseáil.

Cuimsíonn an ardaitheoir amóchleasa, giarbhosca, druma, agustéad sreang, a oibríonn le chéile chun an rópa a ghaoth agus a scaoileadh, an t -ualach a ardú agus a ísliú.



.iompar

1) Gnéithe den charr deiridh

Ailíniú beachta: Cinntíonn sé go n -oibríonn an craein lasnairde bun an bhloc go réidh feadh na ráillí, ag laghdú caitheamh agus cuimilt.

Is féidir le mí -ailíniú a bheith mar thoradh ar dháileadh ualach míchothrom agus teip an chórais.

Dearadh dlúth: Optamaithe le haghaidh meáchain íosta agus sláine struchtúrach á chothabháil ag an am céanna laghdaíonn sé an t -ualach foriomlán ar an rúidbhealach craein.

Córas Frith-Dhearbhaithe: Cuireann meicníochtaí sábháilteachta cosc ​​ar na rothaí a bheith ag dí-ocsaídiú le linn na hoibríochta.

2) Ábhair agus déantúsaíocht

Ábhair: déanta as cruach ard-ghrád le haghaidh neart agus frithsheasmhacht in aghaidh dífhoirmithe faoi ualaí troma.

Próiseas Déantúsaíochta: Cinntíonn Meaisíniú Precision ailíniú cruinn agus toisí.



Meicníocht Taistil 4.Cane

1) Prionsabal Oibre

Tiomáineann na mótair leictreacha na rothaí trí chóras giarbhosca agus cúplála.

De réir mar a chasann na rothaí, bogann an bloc íochtair lasnairde ar feadh na bíomaí rúidbhealaigh, ag ligean dó an t -ualach a shuíomh de réir mar is gá.

Is féidir an ghluaiseacht a rialú de láimh trí pendant nó trí rialuithe gan sreang a úsáid go cianda.

2) cothabháil agus cigireacht

Bealaithe rialta: Cuir ramhar nó ola i bhfeidhm ar rothaí, ar ghiarbhosca, agus ar imthacaí chun cuimilte a íoslaghdú.

Seiceálacha Ailínithe: A chinntiú go bhfuil ailíniú cuí rothaí agus ráillí ann chun caitheamh agus ráillí míchothrom a chosc.

Cigireacht: Déan seiceáil go tréimhsiúil ar chaitheamh ar rothaí, mótair, agus cúpláin.

Athsholáthar: Athsholáthar a dhéanamh ar chodanna atá caite nó damáiste go pras chun moilleanna oibríochtúla a sheachaint.

Meicníocht taistil 5.trolley

1) Prionsabal Oibre

Gineann an mótar cumhacht, a tharchuirtear chuig an ngiarbhosca.

Laghdaíonn an giarbhosca luas an mhótair agus méadaíonn sé chasmhóimint chun na rothaí a thiomáint.

Rollaíonn na rothaí feadh an flange girder, ag gluaiseacht an tralaí go cothrománach.

Rialaíonn an t -oibreoir treo agus luas an tralaí ag baint úsáide as córas pendant, iargúlta nó uathoibrithe.

2) gnéithe agus sochair

Oibriú réidh: Cinntíonn rothaí ardcháilíochta agus tiomántáin bheachtais gluaiseacht chomhsheasmhach agus réidh.

Luchtaigh solúbthacht: Is féidir leis raon leathan cumais ualaigh a láimhseáil, ag brath ar an mbloc bun os cionn sonraíochtaí an chraein.

Cruinneas Suite: Ceadaíonn rialú luais athraitheach suíomh beacht an ardaitheora le haghaidh tascanna a ardú.

Marthanacht: Tógáil láidir agus ábhair atá frithsheasmhach in aghaidh na meicníochta leathnaíonn sé saol seirbhíse na meicníochta.

Roth 6.crane

Cineálacha rothaí

1) rothaí flanged

Dearadh: Bíodh flanges ar na himill chun an craein lasnairde bun a choinneáil ailínithe leis na ráillí.

Iarratais: a úsáidtear go coitianta le haghaidh craenacha a oibríonn ar chórais iarnróid chaighdeánacha.

2) rothaí cothroma

Dearadh: easpa flanges agus ag brath ar chórais treorach sheachtraigh le haghaidh ailínithe.

Iarratais: Oiriúnach do rianta treoraithe nó do theagmhais thionsclaíocha shonracha.

3) Rothaí dúbailte-fholmhaithe

Dearadh: Gné flanges ar an dá thaobh, ag soláthar cobhsaíochta breise.

Iarratais: IDEAL le haghaidh feidhmchlár ardchruinnithe nó dualgas trom.

Hook 7.Cane

Eochair -chomhpháirteanna de chrúca craein

1) Comhlacht Hook: An struchtúr cuartha a choinníonn an t-ualach.

2) Latch Sábháilteachta: Latch atá luchtaithe ag an earrach a chinntíonn go bhfanann an t-ualach daingnithe le linn ardaithe.

3) Tionól a bheith ag iompar nó ag sclóine: Ceadaíonn sé don chrúca rothlú faoi shaoirse le haghaidh ailíniú ualaigh níos fearr.

4) Shank nó Eye: Nascann sé an crúca le meicníocht ardaithe an chraein (m.sh., rópa sreinge nó slabhra).

Móchleasa

Tá roinnt acu feistithe le roinntmótair leictreacha, atá freagrach as gluaiseacht an droichid, an tralaí, agus an ardaitheoir a chumhachtú.

De ghnáth bíonn na mótair seoAC MotorsDeartha chun an chumhacht riachtanach a sholáthar chun ualaí troma a ardú agus a bhogadh.

.

Córas aláraim fuaime agus solais & lasc teorann

Comhtháthú agus Oibriú

1) córas aláraim fuaime agus solais

Gníomhaíonn sé go huathoibríoch nuair a bhíonn an craein ag gluaiseacht, ag ardú ualaigh, nó le linn cásanna éigeandála.

Is féidir é a oibriú de láimh freisin mar chomhartha rabhaidh le linn cásanna cothabhála nó guaise.

2) lasc teorann

Suiteáladh ag pointí criticiúla ar nós teorainneacha uachtaracha agus íochtaracha an Hook, suíomhanna deiridh an tralaí, agus críochnaíonn an rúidbhealach.

Idirghníomhaíonn sé go réidh le córas rialaithe leictreach an chraein chun oibríochtaí a stopadh láithreach nuair a shroichtear teorainneacha.

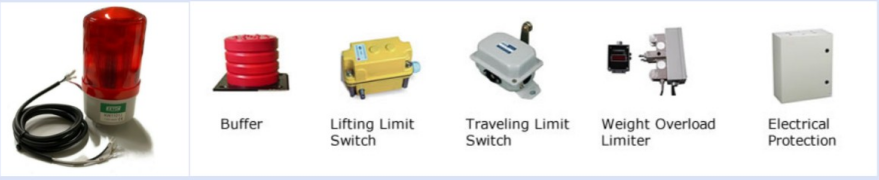

10. Gléasanna Sábháilteachta

Lasca teorainneacha 1. Teorainn

Feidhm: Cosc a chur ar ró-thaisteal an chraein, an tralaí, nó na hoist.

2. Gléas cosanta ró -ualaigh

Feidhm: Déanann sé monatóireacht ar an meáchan atá á thógáil agus cuireann sé cosc ​​ar an gcraein oibriú má sháraíonn an t -ualach a chumas rátáilte. Cosnaíonn sé i gcoinne teip trealaimh agus cinntíonn sé sábháilteacht san ionad oibre.

3. Córas aláraim fuaime agus solais

Feidhm: foláireamh pearsanra in aice láimhe d'oibríochtaí craenacha trí chomharthaí inchloiste ard agus soilse splanctha.

4. Cnaipe stad éigeandála

Feidhm: Stopann láithreach oibríochtaí craein i gcás éigeandála. Freagra gasta chun timpistí nó damáiste trealaimh a chosc.

5. Córas Frith-Imbhuailte

Feidhm: Cosc ar imbhuailtí idir dhá chrann a oibríonn ar an rúidbhealach céanna nó le struchtúir in aice láimhe.

6. Stopann maolán

Feidhm: ionsúnn sé fuinneamh cinéiteach an chraein chun cosc ​​a chur ar thionchair chrua ag deireadh an rúidbhealaigh.

7. Córas Rialaithe Frith-Bhealaigh

Feidhm: Laghdaíonn sé luascadh an ualaigh le linn oibríochtaí tógála nó taistil. Feabhsaíonn sé cruinneas agus sábháilteacht i láimhseáil ualach.

8. Cosaint róthéamh do mhótair

Feidhm: Déanann sé monatóireacht ar theocht mótair agus stopann sé oibriú má tharlaíonn róthéamh. Cuireann sé cosc ​​ar dhamáiste mótair agus laghdaíonn sé downtime.

11. Mód Rialaithe

1) Rialú pendant: Rialaitheoir sreinge curtha ar fionraí ón gcraein.

Arna oibriú ag duine aonair atá ina sheasamh ar an talamh in aice leis an gcraein.

2) Cianrialtán gan sreang: Úsáidtear comharthaí minicíochta raidió (RF) nó infridhearg (IR) chun an craein a rialú gan sreang.

3) Rialú cábáin (cábán an tiománaí): Tá cábán suiteáilte ar an gcraein áit a rialaíonn oibreoir an craein go díreach ag úsáid luamhán stiúrtha, cnaipí, nó painéal rialaithe.

4) Rialú uathoibrithe\/cláraithe: Tá an craein cláraithe chun tascanna sonracha a dhéanamh go huathrialach gan ionchur díreach láimhe le linn oibríochta.



12.sketch



Príomhtheicniúil





Buntáistí

A {100- tonna craein sreinge lasnairdeCuireann sé roinnt buntáistí ar fáil, go háirithe i dtionscail a éilíonn ardú agus gluaiseacht ualaí an -trom. Mar gheall ar a chumas agus a marthanacht, is uirlis riachtanach é do raon leathan feidhmeanna. Anseo thíos tá na príomhbhuntáistí a bhaineann le craein sreinge lasnairde 100- tonna:

1. Cumas Ardaithe Ard

Láimhseáil ualach trom: Le toilleadh 100- tonna, is féidir leis an gcraein rudaí an -trom a ardú agus a bhogadh go héasca, mar shampla bíomaí cruach, innealra, tuirbíní agus ábhair thógála. Fágann sé seo go bhfuil sé oiriúnach do thionscail cosúil le déantúsaíocht cruach, longthógáil, agus stáisiúin chumhachta.

2. Marthanacht agus neart

Rópaí sreinge: Soláthraíonn úsáid rópaí sreinge neart agus fad saoil níos fearr i gcomparáid le córais slabhra-bhunaithe. Tá rópaí sreinge an-fhrithsheasmhach le caitheamh agus le cuimilt, rud a fhágann go bhfuil siad oiriúnach d'oibríochtaí tromshaothair.

Tógáil láidir: Tá an craein tógtha le hábhair láidre, mharthanacha atá in ann na strusanna ard a bhaineann le hualaí troma a ardú, ag cinntiú saol fada seirbhíse fiú i dtimpeallachtaí crua.

3. Éifeachtúlacht

Oibriú tapa agus beacht: Ceadaíonn an craein ardú tapa, ísliú, agus gluaiseacht chothrománach, ag feabhsú éifeachtúlacht fhoriomlán i láimhseáil ábhair. Is féidir le hoibreoirí suíomh beacht na n -ualaí a rialú, próisis a bhrostú i línte táirgthe nó i suíomhanna tógála.

Oibriú leanúnach: Tá na craenacha seo deartha le haghaidh úsáid leanúnach, tromshaothair, rud a chumasaíonn tréimhsí sínte oibríochta gan miondealuithe nó cothabháil go minic, a chuireann le táirgiúlacht.

4. Sábháilteacht fheabhsaithe

Luchtú: Tugann an craein smacht den scoth ar ghluaiseachtaí ualaigh, ag laghdú an riosca timpistí. Soláthraíonn an córas rópa sreinge ardú agus ísliú réidh, ag cinntiú sábháilteacht an ualaigh agus na timpeallachta máguaird.

Gnéithe sábháilteachta.

5. Raon iarratais leathan

Solúbthacht: A 100- Tá craein sreinge lasnairde ton ildánach, in ann cineálacha éagsúla ualaí troma a láimhseáil i dtionscail éagsúla, lena n -áirítear muilte cruach, teilgcheártaí, tógáil, longchlóis, agus gléasraí cumhachta.

Ceantair mhóra a láimhseáil: Tugann an struchtúr lasnairde deis don chraein spásanna móra oibre a chlúdach agus ábhair throm a láimhseáil thar limistéir leathana, ag soláthar níos mó solúbthachta maidir le suíomh agus gluaiseacht ábhair.

6. Éifeachtach ó thaobh costais de le haghaidh ardú trom

Laghdaíonn sé saothar láimhe: Trí ualaí troma a láimhseáil le cruinneas agus éifeachtúlacht, laghdaíonn an craein an gá le saothar láimhe fairsing. Ní hamháin go sábhálann sé seo am ach laghdaíonn sé costais saothair agus rioscaí féideartha d'oibrithe freisin.

Costais chothabhála níos ísle.

7. Cruinneas agus rialú feabhsaithe

Oibriú réidh. Tá sé seo tairbheach go háirithe in oibríochtaí íogair nó nuair a bhíonn ualaí á gcur le cruinneas an -mhór.

Roghanna rialaithe iolracha.

8. Úsáid spáis

Úsáid éifeachtach a bhaint as spás ingearach agus cothrománach: Tá craenacha sreinge lasnairde suite ar struchtúir ardaithe, rud a cheadaíonn úsáid éifeachtach a bhaint as spás urláir i monarchana agus i stórais. Is féidir leis an gcraein ábhair a bhogadh thar chonstaicí, úsáid spás oibre a uasmhéadú.

9. Caitheamh agus cuimilt laghdaithe ar threalamh rigging

Riachtanais íosta rigí. Cuidíonn sé seo le costais chothabhála agus le neamhfhónaimh a laghdú a bhaineann le teipeanna trealaimh rigging.

10. Saincheaptha

Curtha in oiriúint do riachtanais shonracha: A {100- Is féidir craein sreinge lasnairde a shaincheapadh le haghaidh feidhmeanna tionsclaíocha sonracha, lena n -áirítear luasanna ardaithe éagsúla, cumraíochtaí ardaithe, agus gnéithe breise amhail maighnéid nó crúcaí speisialaithe. Cinntíonn an tsolúbthacht seo go gcomhlíonann an craein riachtanais oibriúcháin shonracha.

11. Sábháilteacht mhéadaithe san ionad oibre

Láimhseáil Lámhleabhar Níos Lú: Agus an craein ag glacadh leis an ardú trom, déantar íoslaghdú ar láimhseáil láimhe ábhair mhóra nó throm, rud a laghdaíonn an baol gortuithe d'oibrithe.

Gnéithe éigeandála: Feistithe le gnéithe ar nós cosaint ró -ualaigh agus córais stad éigeandála, cuireann na craenacha seo le sábháilteacht le linn oibríochtaí ardaithe.

Achoimre ar na buntáistí:

Cumas Ardaithe Ardaithesuas le 100 tonna chun ábhair throm a láimhseáil.

Rópaí sreinge marthanachFeidhmíocht fhadtéarmach a sholáthar agus cothabháil laghdaithe a sholáthar.

Oibriú éifeachtachLuas suas próisis láimhseála ábhair agus feabhsaíonn sé cruinneas.

Gnéithe sábháilteachta cuimsitheachaOibriú sábháilte a chinntiú agus timpistí san ionad oibre a laghdú.

Solúbthachtar fud na dtionscal cosúil le cruach, tógáil, tógáil long, agus fuinneamh.

Cost-éifeachtachi dtéarmaí costais laghdaithe saothair agus cothabhála.

Uasmhéadaíonn sé úsáid spáis, ag ceadú úsáid éifeachtach a bhaint as spás urláir agus lasnairde.

Mar fhocal scoir, cuireann craein sreinge lasnairde {100- tonna neart, éifeachtúlacht agus sábháilteacht gan chomhoiriúnú, rud a fhágann gur réiteach iontach é chun ualaí troma a láimhseáil i suíomhanna tionsclaíocha éagsúla.





Iarratas:

Tionscal déantúsaíochta 1.

Amhábhair agus táirgí críochnaithe a iompar ar fud línte táirgthe.

Cabhrú le hoibríochtaí tionóil le haghaidh innealra, feithiclí agus trealaimh.

2. Trádstóráil agus Lóistíocht

Earraí a luchtú agus a dhíluchtú i stórais agus in ionaid dáilte.

Fardal a eagrú trí mhíreanna troma a ardú agus a chur ar sheilfeanna.

3. Tionscal na tógála

Ábhair tógála a ardú cosúil le bíomaí cruach, painéil choincréite, agus uirlisí.

Cuidiú le próisis tionóil ar shuíomhanna tógála.

4. Ceardlanna Cothabhála agus Deisiúcháin

Innealra agus trealamh a láimhseáil le haghaidh deisiú agus seirbhísithe.

Comhpháirteanna a iompar laistigh de cheardlanna nó bánna seirbhíse.

5. Próiseáil cruach agus miotail

Bileoga cruach agus miotail amh a iompar idir meaisíní próiseála.

Comhpháirteanna miotail troma a ardú agus a shuíomh le linn gearrtha, táthú, nó cóimeála.

6. Tionscal Ceimiceach agus Cógaisíochta

Drumaí ardaithe, umair, agus coimeádáin eile i ngléasraí próiseála ceimiceacha.

Cabhrú le trealamh a thionól agus a chothabháil i seomraí glana.

Craolléiriúchán nós imeachta

1. Anailís agus Dearadh Riachtanais:

Anailís a dhéanamh ar riachtanais oibríochtúla an chliaint, lena n -áirítear acmhainn, réise, airde ardaithe, agus timpeallacht oibre. Dearadh teicniúil a fhorbairt ag baint úsáide as bogearraí CAD. Cuir sonraíochtaí mionsonraithe san áireamh do na príomh -chomhpháirteanna: girder, ardaitheoir, carráistí deiridh, agus rialuithe.

2. Soláthar Ábhar: Plátaí cruach ardcháilíochta do na príomh-charranna girder agus deireadh.

3. Comhpháirteanna a dhéanamh

a. Príomh-Girder: Gearrtar plátaí cruach go méid ag baint úsáide as plasma CNC nó meaisíní gearrtha léasair.

Beachtas a chinntiú chun cruinneas neart agus tríthoiseach a choinneáil.

b. Carrages Deiridh: Meaisín agus codanna cruach a chóimeáil le haghaidh na dtionól agus imthacaí rothaí.

c. Ardaitheoir agus Tralaí: Ardaitheoirí réamh-mhonaraithe a fháil nó iad a chur le chéile go hinmheánach.

d. Córais Leictreacha: Cuir an bosca rialaithe leictreach le chéile le teagmhálaithe, inverters, agus sealaíochta sábháilteachta.

4. Cóireáil dromchla: Bain úsáid as gaineamhchló nó pléascadh lámhaigh chun meirge agus eisíontais a bhaint as dromchlaí cruach.

5. Comhpháirt Tionól: Ceangail an t -ardaitheoir agus an tralaí leis an bpríomh -ghéara.

Críochnaíonn carráistí agus rothaí mount End chuig an girder. Cuir isteach an painéal rialaithe leictreach, an sreangú, agus na gabhálais eile.

6. Cigireacht Cáilíochta: Cinntigh go bhfuil na toisí go léir ag teacht leis na sonraíochtaí dearaidh.

7. Tástáil réamh-seachadta: Oibríochtaí fíor-dhomhanda a ionsamhlú, lena n-áirítear ardú, taisteal, agus stopadh.

8. Pacáistiú agus iompar: Comhpháirteanna móra a dhí -chomhdhlúthú (m.sh. carráistí girder agus deiridh) le haghaidh iompair níos éasca.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
