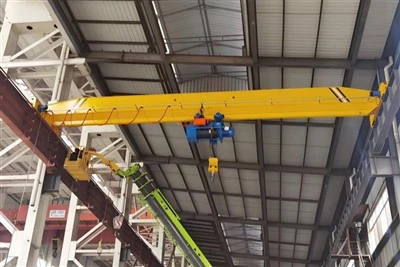

Crochadh craein droichid girder aonair

Comhpháirteanna lárnacha: giarbhosca, mótar, fearas

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 10000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Aonaid Díol: Mír Aonair

Méid an phacáiste aonair: 600x300x300 cm

Meáchan comhlán aonair: 200. 000 kg







1.main bhíoma

Is é an príomh -bhíoma de chraein droichid girder crochta (ar a dtugtar craein girder aonair faoi chomh maith) an phríomhghné struchtúrach chothrománach:

Tacaíonn sé leis an ardaitheoir agus leis an tralaí, a ritheann feadh flange íochtair an bhíoma.

Cuirtear ar fionraí é (nach dtacaítear leis thíos) agus tá sé ceangailte ag an dá cheann go trucailí deiridh, a thiomáineann ar bíomaí rúidbhealaigh suite ar uasteorainn an fhoirgnimh nó ar struchtúr lasnairde.



2. Córas a chur ar siúl

1) Ardaitheoir Leictreach

Cineál: is iondúil go bhfuil ardaitheoir rópa sreinge nó ardaitheoir slabhra leictreach.

Feidhm: Ardaitheoirí agus laghdaíonn sé an t-ualach ag baint úsáide as druma nó meicníocht slabhra atá tiomáinte ag mótair.

Cumas Ardaithe: Réitíonn sé ó 0. 5 tonna suas le thart ar 10 tonna (nó níos mó le dearadh saincheaptha).

Airde Ardaithe: Go hiondúil is féidir é a chur in oiriúint bunaithe ar iarratas (m.sh. 6m, 9m, 12m, etc.).

Luas ardaithe: Is minic a rialaítear tiomáint minicíochta dhá-luas nó athraitheach (VFD) le haghaidh láimhseáil réidh.

2) tralaí (tralaí ardaitheoir)

Gléasadh: ceangailte leis an ardaitheoir, ag rith ar rothaí feadh flange íochtair an phríomh -bhíoma.

Gluaiseacht: mótair nó lámhleabhar. Cuireann sé ar chumas taisteal cothrománach an ardaitheoir trasna réise an chraein.

Luas taistil: go hiondúil á rialú trí inverter (VFD) le haghaidh cruinnis.

3) Bloc Hook & Hook

An chomhpháirt iarbhír a ghabhann leis an ualach trí shliogáin, slabhraí, nó feistí ardaithe.

Feistithe le latch sábháilteachta chun sciorradh ualach a chosc.

4) lasca a theorannú

Suiteáilte chun ró-thaisteal a chosc i ngluaiseacht ardaithe (suas\/síos) agus tralaí (ar chlé\/ar dheis).

Cinntíonn sé sábháilteacht agus cosnaíonn sé an mótar ó dhamáiste.

5) córas rialaithe

Rialú pendant: Cianrialtán sreinge ag crochadh ón gcraein.

Sreang Cianda: Roghnach don áisiúlacht agus don tsábháilteacht oibreora.

Rialú cábáin: Is annamh a bhíonn craenacha tearc mar gheall ar chumas níos ísle.

.iompar

Is comhpháirt chriticiúil struchtúrach agus meicniúil é an t -iompar deiridh de chraein droichid girder crochta (ar a dtugtar an trucail deiridh freisin) a thacaíonn leis an bpríomh -bhíoma agus a chuireann ar chumas an chraein taisteal feadh na bíomaí rúidbhealaigh.
I gcumraíocht chrochta (underhung), cuirtear an t-iompar deiridh ar fionraí ó na bíomaí rúidbhealaigh atá suite ar an tsíleáil agus ritheann sé feadh flange íochtair na bíomaí seo.
Struchtúr & gléasadh:

Déanta as plátaí agus próifílí cruach táthaithe nó curtha isteach i bhfráma dochta.

Bolted nó táthaithe go dtí an dá cheann den phríomh -bhíoma (girder).

Ar fionraí ó bíomaí rúidbhealaigh, rud a chiallaíonn go dtaistealaíonn sé faoi na bíomaí.



Meicníocht Taistil 4.Cane

Is é an córas taistil craenach de chraein droichid girder crochta (ar a dtugtar an mheicníocht taistil fhada freisin) an chuid den chrann a cheadaíonn an struchtúr craein ar fad (príomh -bhíoma + carráistí deireadh +) chun gluaiseacht go fadtréimhseach feadh na bíomaí rúidbhealaigh atá suite ar uasteorainn nó ar dhíon an fhoirgnimh.

Meicníocht taistil 5.trolley
Is é an córas taistil tralaí de chrann droichid girder crochta amháin an mheicníocht a ligeann don ardaitheoir agus don tralaí gluaiseacht go cothrománach feadh an phríomh-bhíoma (girder), a chumasaíonn gluaiseacht an ualaigh taobh le taobh (tras-taisteal). Tá sé seo riachtanach le haghaidh suíomh agus láimhseáil bheacht laistigh de réise oibre an chraein.

6.Roth craein

Tá ról ríthábhachtach ag rothaí craein droichid girder crochta amháin maidir le gluaiseacht an chraein féin (taisteal fada) agus an tralaí\/ardaitheoir (Tras -Taisteal) a chumasú. Toisc gur craein crochta (Underhung) é, oibríonn na rothaí ar an gcliathán bun na bíomaí rúidbhealaigh lasnairde (le haghaidh taisteal craenach) agus an príomh -bhíoma (le haghaidh taistil tralaí).

Hook 7.Cane

Is é an crúca de chrann droichid girder crochta an fheiste láimhseála ualach deiridh a nascann meicníocht tógála an chraein (ardaitheoir) leis an réad atá á thógáil. Is comhpháirt sábháilteachta chriticiúil é atá deartha chun tacú le hualach iomlán rátáil an chraein agus chun sleamhnáin, slabhraí, nó feistí tógála eile a fhostú go daingean.

8.Motor

Is príomhghné é an mótar a bhaineann le craein droichid girder crochta a thugann cumhacht do ghluaiseacht an chraein, lena n -áirítear na feidhmeanna taistil ardaithe, taisteal tralaí, agus craein (fada). Tá na mótair seo deartha go speisialta le haghaidh oibríochtaí tionsclaíocha tromshaothair, ard-chasmhóiminte, agus tosaithe go minic.

.

9.Sound agus córas aláraim éadrom & lasc teorann

Is comhpháirteanna riachtanacha sábháilteachta agus rialaithe iad an córas fuaime agus aláraim solais agus lasca teorann i gcraein droichid girder crochta. Cabhraíonn siad le timpistí a chosc, trealamh a chosaint, agus a chinntiú go bhfeidhmíonn an craein go sábháilte.
1) córas aláraim fuaime agus solais
Cuspóir:
Tugann sé foláireamh d'oibrithe maidir le hoibriú craein, gluaiseacht, nó lochtanna

Méadaíonn sé sábháilteacht san ionad oibre trí phearsanra rabhaidh:

Taisteal craein

Oibríochtaí ardaithe

Coinníollacha éigeandála nó ró -ualaithe
2) lasca a theorannú
Cuspóir:
Stop nó teorainn go huathoibríoch le tairiscint craein\/tralaí\/ardaitheoir nuair a shroichtear taisteal réamhshocraithe nó teorainn ardaitheora

Cuireann sé cosc ​​ar ró-thaisteal, imbhualadh, nó róchaiteachas meicniúil

10. Gléasanna Sábháilteachta

1) lasca a theorannú
Cosc a chur ar ró-thaisteal craein, tralaí, agus ardaitheoir.

Cineálacha: lasca teorann taistil (fadaimseartha agus tras), lasca uachtair\/íochtair ardaitheoir.

Cumhacht a ghearradh go huathoibríoch nuair a shroicheann na teorainneacha.

2) Gléas cosanta ró -ualaigh
Déanann sé monatóireacht ar ualach ardaithe trí chill ualach nó braiteoir reatha.

Cuireann sé cosc ​​ar ardú thar acmhainn rátáilte trí mhótar ardaitheoir a stopadh.

Seachnaíonn sé damáiste struchtúrach agus timpistí de bharr ró -ualú.

3) Cnaipe Stad Éigeandála (E-stad)
Suite ar pendant craein agus ar chianrialtán.

Laghdaíonn sé an chumhacht láithreach do gach feidhm craein nuair a bhrúitear é.

Soláthraíonn sé múchadh lámhleabhar láithreach i éigeandálaí.

4) Gléasanna Frith-Imbhuailte
Úsáidtear é i socruithe ilchríocha ar an rúidbhealach céanna.

Cosc a chur ar chraenacha imbhualadh trí ghaireacht a bhrath agus gluaiseacht a stopadh.

Is féidir leis a bheith ina mbraiteoirí ultrasonaic, infridhearg, nó radair-bhunaithe.

5) Teorainneacha Taistil Taistil agus Tralaí Taistil agus Tralaí
Gléasanna meicniúla nó leictreonacha chun stop a chur le tairiscint in aice le rúidbhealach nó girder.

Cosc a chur ar dhamáiste meicniúil mar gheall ar thionchar.



11. Mód Rialaithe

1) Rialú Pendant (Rialú sreinge)
Cur síos: Bosca rialaithe láimhe atá ceangailte leis an gcraein le cábla.
2) cianrialtán gan sreang
Cur síos: Déanann tarchuradóir ríomhaire boise-rialaithe raidió cumarsáid gan sreang leis an nglacadóir craenach.
3) Rialú cábáin (cábáin oibreora)
Cur síos: Suíonn an t -oibreoir taobh istigh de chábán atá suite ar an gcraein nó ar an ardán in aice láimhe.
4) Rialú leath-uathoibríoch agus uathoibríoch
Cur síos: Ionchorpraíonn sé rialtóirí loighic ríomhchláraithe (PLC) nó córais ríomhairithe le haghaidh oibriú uathoibrithe craein.
5) rialuithe scáileáin tadhaill nó painéil
Is féidir le craenacha nua -aimseartha painéil scáileáin tadhaill a chomhtháthú le haghaidh oibriú éasca, diagnóisic agus monatóireacht córais.
Go minic in éineacht le rialuithe gan sreang nó sreinge.

Sceiste



Príomhtheicniúil





1. Dearadh um Shábháil Spáis
Cuirtear an craein ar fionraí ón léas rúidbhealaigh seachas a bheith ag rith ar ráillí ar leibhéal an urláir, mar sin ní bhíonn spás urláir luachmhar ann.

Go hidéalach le haghaidh áiseanna a bhfuil spás urláir teoranta acu nó i gcás go gcaithfidh an t -urlár fanacht soiléir do threalamh nó oibríochtaí eile.

2. Struchtúr éadrom
Úsáidtear girder amháin (an príomh -bhíoma), ag déanamh an chraein níos éadroime ná cineálacha girder dúbailte.

Níos éasca agus níos saoire a shuiteáil agus a chothabháil.

Ualach níos lú struchtúrtha ar an gcóras tógála agus rúidbhealaigh.

3. Éifeachtach ó thaobh costais
Costais níos ísle ábhair agus suiteála i gcomparáid le craenacha dúbailte girder nó droichead barr-rith.

Riachtanais laghdaithe bunúsacha agus struchtúir rúidbhealaigh.

Eascraíonn costais déantúsaíochta agus cothabhála níos ísle mar thoradh ar dhearadh simplithe.

4. ildánach agus solúbtha
Oiriúnach do chumas ualach beag agus meánach (suas le thart ar 10 tonna de ghnáth).

Is féidir é a oiriúnú do réisí éagsúla agus do thimpeallachtaí oibre.

Éasca le suiteálacha reatha a iarfheistiú nó a uasghrádú.

Sábháilteacht fheabhsaithe 5.
Laghdaíonn dearadh ar fionraí guaiseacha ar leibhéal na talún d'oibrithe.

Feistithe le feistí sábháilteachta caighdeánacha (lasca teorann, aláraim, cosaint ró -ualaigh).

6. Inrochtaineacht mhaith
Tá infheictheacht agus rochtain níos fearr ag córais oibreora nó uathoibrithe ar oibríochtaí ardaithe.

Níos éasca ualaí a bhogadh i spásanna daingean nó teoranta.



1. Ceardlanna Déantúsaíochta & Línte Tionóil
Go hidéalach chun páirteanna agus cóimeálacha a ardú agus a bhogadh i dtáirgeadh.

Tacaíonn sé le hoibríochtaí meaisínithe, táthú, agus tionóil.

Cuidíonn sé le sreabhadh oibre a fheabhsú trí láimhseáil ualach tapa, solúbtha a sholáthar.

2. Trádstórais & Áiseanna Stórála
Láimhseálann sé go héifeachtach luchtú\/díluchtú agus socrúchán ábhair.

Sábhálann spás urláir, rud a cheadaíonn níos mó toilleadh stórála.

Oiriúnach le haghaidh earraí pailléidithe, míreanna toirtiúla, agus ábhair phacáistithe.

3. Tionscal na ngluaisteán
A úsáidtear i ngléasraí cóimeála feithicleach beag agus meánmhéide.

Ardaitheoirí innill, páirteanna fonnadh, agus comhpháirteanna go sábháilte agus go héifeachtúil.

4. Déantúsaíocht Leictreonaic & Trealamh Leictreach
Láimhseáil íogair na gcomhpháirteanna íogaire.

Oiriúnach do thimpeallachtaí seomra glana (le modhnuithe).

5. Tionscal Bia & Dí
Amhábhair, pacáistiú, agus trealamh trom a láimhseáil.

Is féidir é a oiriúnú do chaighdeáin sláinteachais (comhpháirteanna cruach dhosmálta, bratuithe speisialta).

6. monarchana teicstíle agus éadaigh
Rollaí fabraice agus trealaimh throm a bhogadh.

Tacaíonn sé le línte táirgthe gan spás urláir a áitiú.

7. Ceardlanna Cothabhála agus Deisiúcháin
Éascaíonn sé páirteanna nó uirlisí innealra troma a ardú.

Úsáidte i gclóis long, i siopaí deisiú feithiclí, agus i limistéir chothabhála meaisín.

8.
Cabhraíonn sé le struchtúir, uirlisí agus trealamh cruach a bhogadh.

Cabhraíonn sé le suíomh beacht le linn monaraithe.



Anailís & Dearadh Riachtanais agus Dearadh Riachtanais
Bailigh riachtanais na gcliant: acmhainn ardaithe, réise, timpeallacht oibre, modh rialaithe, etc.

Dearadh innealtóireachta a dhéanamh:

Dearadh struchtúrach na príomh -bhíoma (girder), carráistí deiridh.

Roghnú agus comhtháthú ardaitheoir.

Dearadh córais mheicniúil agus leictreach.

Ríomhaireachtaí struis agus seiceálacha fachtóirí sábháilteachta a dhéanamh.

Líníochtaí mionsonraithe a ullmhú (samhlacha CAD\/3D).

2. Soláthar ábhair
Foinse plátaí cruach ardcháilíochta, próifílí, agus páirteanna meicniúla.

Roghnaigh mótair, coscáin, comhpháirteanna leictreacha, lasca teorann, agus feistí rialaithe.

Deimhnithe agus caighdeáin cháilíochta d'ábhair a fhíorú.

3. Comhpháirteanna a dhéanamh
Gearradh & Múnlú: Bain úsáid as meaisíní gearrtha CNC, gearrthóirí plasma, nó lomadh do phlátaí cruach.

Táthú: Weld an príomh -girder, carráistí deiridh, agus frámaí tacaíochta tar éis nósanna imeachta dochta.

Meaisíniú: Suíocháin roth meaisín, giarbhoscaí, agus codanna beachta eile.

Cóireáil dromchla: Bain burrs agus meirge; Cuir cóireáil frith-chreimthe (gaineamh, priming) i bhfeidhm.

4. Tionól páirteanna meicniúla
Cuir rothaí, carráistí deiridh, agus frámaí tralaí le chéile.

Suiteáil ardaitheoir agus giarbhosca ar an girder.

Mótair, coscáin agus coscáin oiriúnach.

Suiteáil lasca teorann agus feistí sábháilteachta.

5. Suiteáil an Chórais Leictreachais
Mótair sreinge, painéil rialaithe, agus córais aláraim.

Rialú pendant mount nó glacadóir gan sreang.

Ceangail ciorcaid soláthair cumhachta agus rialaithe.

Insliú agus leanúnachas leictreach a thástáil.

6. Péinteáil agus críochnú
Cuir sciath primer i bhfeidhm.

Críochnaigh le péint thionsclaíoch buan (dathanna geala le haghaidh infheictheachta de ghnáth).

Péint tirim agus leigheas de réir sonraíochtaí.

7. Tástáil agus Cigireacht Cáilíochta
Tástáil ualaigh: Cumas tógála tástála le meáchain tástála (de ghnáth 125% den ualach rátáilte).

Tástáil Fheidhmeach: Seiceáil feidhmeanna taistil ardaitheoir, tralaí agus craein.

Seiceálacha Sábháilteachta: Fíoraigh oibriú lasca teorann, aláraim, coscáin, agus stad éigeandála.

Cigireacht Toiseach: Deimhnigh comhlíonadh le sonraíochtaí dearaidh.

8. Pacáil agus seachadadh
Cosain na comhpháirteanna craein le hábhair phacáistithe.

Socraigh iompar (coimeádán nó trucail).

Lámhleabhair suiteála agus oibríochta a sholáthar.

9. Suiteáil agus coimisiúnú (roghnach, a dhéantar go minic ar an láthair)
Maoirseacht a dhéanamh nó suiteáil craein a dhéanamh ar shuíomh an chustaiméara.

Tástáil agus coigeartuithe ar an láthair a iompar.

Traenáil pearsanra custaiméirí ar oibriú agus cothabháil shábháilte.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
