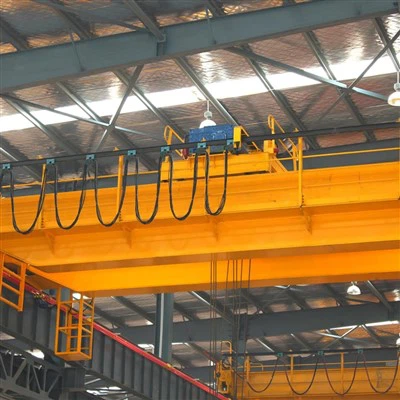

Craein lasnairde dúbailte 20m réise 20m

Is réiteach láimhseála ábhair cumhachtach agus iontaofa é an craein lasnairde dúbailte 20m. Cinntíonn an craein seo cobhsaíocht eisceachtúil, cumas ualach feabhsaithe, agus suíomh beacht ualach thar limistéar oibre leathan le hinnealtóireacht le dhá ghéaga láidre agus meicníocht ard-neart.
Gnéithe tábhachtacha
Dearadh girder dúbailte: Soláthraíonn sé neart agus déine feabhsaithe chun ualaí níos troime a láimhseáil thar réisí níos faide.
{20- Méadar réise: oiriúnach do cheardlanna móra, stórais, muilte cruach, agus limistéir táirgthe leathan eile.
Cumas Ard -Ardaithe: Tacaíonn sé le cumais de ghnáth ó 5 tonna go 50+ tonna, ag brath ar riachtanais an iarratais.
Oibriú éifeachtach: feistithe le tralaí agus ardaitheoir mótair, ag cinntiú go bhfuil ábhair réidh, sábháilte agus éifeachtúil á láimhseáil.
Roghanna rialaithe solúbtha: Tairgeann sé rialú pendant, cianrialtán, nó oibriú cábáin chun freastal ar choinníollacha oibre éagsúla.
Tógáil marthanach: Déanta le cruach struchtúrach agus ardteicneolaíocht táthúcháin ardcháilíochta le haghaidh feidhmíochta fadtéarmach.

Comhpháirteanna lárnacha: imthacaí, giarbhosca, mótar, caidéal

Áit Tionscnaimh: Henan, an tSín

Barántas: 1 bhliain

Meáchan (kg): 2000 kg

Inspection Físeáin ag dul as oifig: Ar fáil

Tuarascáil Tástála Innealra: Ar fáil

Dearadh: bhíoma dúbailte

Éifeachtacht: Ardéifeachtúlacht

Luas Oibriúcháin: Oibriú Ardluais

Cobhsaíocht: Feidhm Frith-Swing

Dath: Roghnach

Foinse Cumhachta: 110V\/220V\/230V\/380V\/440V, saincheaptha

Réise: 7. 5-31. 5m

1.main bhíoma

Is iad na príomh -bíomaí na príomh -chomhpháirteanna struchtúracha de chraein lasnairde dúbailte. I gcraein réise méadair {20-, ní mór do na bíomaí neart ard, innealtóireacht bheachtais, agus tógáil dhocht a chur le chéile chun a chinntiú go láimhseálann ualach sábháilte agus éifeachtach thar achar fada.
Struchtúr & Dearadh
Cineál: Bosca táthaithe girder nó rolladh I-bhíoma le plátaí treisithe (tá cineál bosca níos coitianta le haghaidh réisí fada agus ualaí troma).
Fad: 20 méadar (lár go lár idir ráillí rúidbhealaigh).
Ábhar: Cruach carbóin Q235B nó Q345B ardcháilíochta, le cruach roghnach cóimhiotail le haghaidh feidhmchlár neart níos airde.
Déantúsaíocht: Táthú ARC uathoibríoch faoi uisce le haghaidh joints láidre, glana agus friotaíocht tuirse níos fearr.
Camber: Cuimsíonn an bhíoma cuar beag aníos (camber) chun sraonadh a fhritháireamh faoi ualach.
Cóireáil dromchla: lámhaigh-lámhaigh agus sciath primer frith-rust roimh phéint; Cóta bailithe grád tionsclaíoch le haghaidh friotaíochta creimthe.

2. Córas a chur ar siúl

Príomh -chomhpháirteanna
1) tralaí a ardú
Cineál:
Tralaí ardaitheoir téad sreinge leictreach le haghaidh feidhmchlár meán-dleachta (m.sh. suas le 20 tonna)
Oscail tralaí winch d'úsáid tromshaothair (m.sh. 20–100 tonna+)
Struchtúr: Comhtháite le meicníocht ardaithe agus rothaí taistil
Conair Taistil: Bogann sé ar ráillí suite ar bharr na mbuachaillí dúbailte
2) Mótar ardaitheoir
Cineál mótair: Cage iora trí chéim nó mótar fáinne duillín
Gnéithe:
Chasmhóimint ard ag tosú
Cosaint róthéamh
Tiomáint minicíochta athraitheach (VFD) atá roghnach le haghaidh tosaithe\/stad réidh
3) Córas giarbhosca & coscáin
Giaranna: cruaite agus talamh le haghaidh marthanacht agus torann íseal
Coscán: Coscán diosca leictreamaighnéadach nó hiodrálach le haghaidh stopadh tapa agus iontaofa
4) téad sreinge & druma
Réadán sreinge: téad sreinge cruach ard-teanntachta, frith-twist, foirceannadh ilchisealach
Drum: druma cruach eroved á thiomáint ag giarbhosca le haghaidh foirceanta réidh\/díscaoilte
5) Tionól Hook
Cineál Hook: Hook singil nó dúbailte (ag brath ar an acmhainn)
Gné Swivel: Rothlú 360 Céim le haghaidh Láimhseáil Ualach Solúbtha
Sábháilteacht: feistithe le latch sábháilteachta

.iompar

Is tionóil struchtúracha iad na carráistí deiridh (ar a dtugtar trucailí deiridh nó bíomaí deiridh freisin) atá suite ag an dá cheann den chrann. Tacaíonn siad leis na príomhshuímh agus ceadaíonn siad don droichead craein ar fad bogadh feadh na ráillí rúidbhealaigh atá suiteáilte ar struchtúr an fhoirgnimh.
1) Struchtúr & Dearadh
Cumraíocht: Dhá charranna deiridh (ar chlé agus ar dheis), tógáil de chineál táthaithe bosca
Ábhar: Cruach struchtúrach ard-neart (Q235B\/Q345B)
Nasc: bolted nó táthaithe leis na príomh -sheanóirí le haghaidh cóimeála éasca agus dí -chomhshó
2) Gnéithe
Dearadh modúlach le haghaidh iompair agus suiteáil éasca
Cinntíonn meaisínithe beachtais ailíniú foirfe le ráillí craenach
Imthacaí séalaithe le haghaidh cothabhála íseal
Deartha chun tacú le hualach iomlán na bhfórsaí craein agus dinimiciúil

Meicníocht Taistil 4.Cane

Príomh -chomhpháirteanna
1) mótar tiomána
Cineál: Mótar coscán cage iora cóin nó mótar dírithe
Gnéithe:
Coscán Leictreamaighnéadach Comhtháite
Chasmhóimint ard agus iontaofacht
Roghnach: Tiomáint minicíochta athraitheach (VFD) le haghaidh tosaithe\/stad réidh
Rátáil Chumhachta: De ghnáth 2 × 0. 75–3. 0 kw ag brath ar acmhainn craein
2) giarbhosca
Dearadh: Reducer dírithe ar helical nó bevel-helical
Gléasadh: Cúpláilte go díreach chuig rothaí mótair agus taistil
Cuspóir: Tarchuireann chasmhóimint ón mótar go dtí na rothaí agus luas á laghdú
3) Rothaí taistil
Ábhar: Cruach brionnaithe nó teilgthe, cruaite le haghaidh marthanacht
Gléasadh: Seasta ar na carráistí deiridh
Cineálacha:
Rothaí tiomána: ceangailte leis an mótar\/giarbhosca
Rothaí díomhaoin: Scagadh saor in aisce le haghaidh tacaíochta agus treorach
4) Comhoiriúnacht rothfhad agus iarnróid
Wheelbase: Meaitseáilte le réise craenach (saincheaptha le haghaidh réise 20m)
Iarnród: Ráillí P-Type nó Qu-Type (m.sh., P43, Qu80), ag brath ar ualach
5) lasca a theorannú
Feidhm: Stopann an craein nuair a shroicheann sé deireadh a chosáin taistil
Cineál: Teorainneacha Meicniúla nó Gaireacht-Chineál

Meicníocht taistil 5.trolley

1) Mótar taistil tralaí
Cineál: mótar ionduchtaithe caighean ioraí nó mótar coscáin
Rátáil Cumhachta: De ghnáth 0. 8 kW go 4 kW (ag brath ar mhéid agus ualach tralaí)
Coscán: Coscán comhtháite leictreamaighnéadach nó coscán diosca seachtrach
Roghnach: Tiomáint minicíochta athraitheach (VFD) le haghaidh rialú luais réidh
2) giarbhosca
Dearadh: Reducer Gear Helical Dlúth, Ardéifeachtúlacht
Feidhm: Laghdaíonn sé luas mótair agus tarchuireann sé chasmhóimint chun rothaí a thiomáint
Gléasadh: In éineacht go díreach le rothaí taistil nó trí shafts
3) Rothaí taistil
Ábhar: Cruach brionnaithe nó cruach theilgthe, cóireáilte teasa
Cainníocht: 4 nó 8 rothaí, ag brath ar acmhainn ualach agus ar rothfhad
Dromchla gléasta: Ritheann sé ar ráillí suite ar bharr flanges an dá phríomh -girders
4) Cumraíocht Mheicníocht Taistil
Tiomáint taobh amháin, taobh amháin díomhaoin (do thralaithe éadrom-éadrom)
Tiomáint dé-mhótair (le haghaidh tralaithe oscailte dualgas trom)
Treo Taistil: Ingearach le Príomh -Thaisteal an Chraein (trasna an réise)
5) lasca agus rialú a theorannú
Lasca Teorainn Tralaí: Cosc a chur ar ró-thaisteal ag foircinn na mbuachaillí
Modhanna Rialaithe: Pendant, Raidió iargúlta, nó Rialú cábáin

Roth 6.crane

1) Ábhar
Cineál: Cruach brionnaithe nó teilgthe
Gráid: 42crmo, 65mn, nó ZG340–640 (cóireáilte le haghaidh cruas agus marthanacht)
Cruas: Cruas dromchla níos mó ná nó cothrom le HB300–380 tar éis cóireála teasa
2) Cineálacha rothaí
Rothaí tiomáinte: ceangailte le mótar agus giarbhosca; Tairiscint a sholáthar
Rothaí díomhaoin (neamh-thiomáinte): Rolladh faoi shaoirse chun tacú le hualach agus le treoir treorach
Rothaí dúbailte nó rothaí aon-fholmhaithe: Tá rothaí dúbailte níos coitianta chun ráillí a chosc
3) gléasadh
Tá rothaí feistithe nó eolach ar shafts, le tacaíocht ó imthacaí ardchaighdeáin taobh istigh de na carráistí deiridh

Hook 7.Cane

1) Cineál Hook
Hook Aonair: Le haghaidh ualaí níos éadroime a ardú (faoi 20 tonna de ghnáth)
Hook dúbailte (Hook Ramshorn): Maidir le hualaí níos troime nó i gcás go bhfuil gá le cothromaíocht ualaigh níos fearr (20 tonna agus os a chionn)
2) Ábhar
Cruach cóimhiotail ard-neart, mar shampla 34CRMO4 nó DG20MN
Cóireáilte teasa le haghaidh diana agus friotaíocht tuirse feabhsaithe
Cruas dromchla: ~ HB220–280, neart teanntachta níos mó ná nó cothrom le 800 MPa
3) Meicníocht sclóine
Tá an chuid is mó de na crúcaí deartha chun 360 céim a rothlú le haghaidh ailíniú ualaigh
Folaíonn sé córas imthaisc chun casadh réidh faoi ualach a cheadú

8.Motor

Gnéithe Mótair & Roghanna
Rang inslithe: f nó h
Rang Cosanta: IP54 - IP65 (Cosaint Dust agus Taise)
Modh fuaraithe: IC411 (féin-aeráilte) nó IC416 (aeráilte go seachtrach)
Mód Tosaigh: Star-delta, tosaithe bog, nó VFD (le haghaidh coigilt fuinnimh agus rialú bog)
Roghanna saincheaptha:
Mótair flameproof do thimpeallachtaí guaiseacha
Mótair dé-luais le haghaidh suíomh beacht
Braiteoirí teirmeacha tógtha isteach (PT100, PTC)

.

9.Sound agus córas aláraim éadrom & lasc teorann

1) córas aláraim fuaime agus solais
Feidhmíonn an córas fuaime agus aláraim solais oibreoirí agus pearsanra a chur ar an eolas faoi stádas oibríochta an chraein, go háirithe agus iad ag druidim le limistéir nó teorainneacha contúirteacha. Is iondúil go ndéantar iad seo a shuiteáil ar Dhroichead an Crane agus ar an tralaí.
2) Córas lasc a theorannú
Is cuid chriticiúil de chosaint sábháilteachta an chraein é an córas lasc teorann, ag cinntiú nach sáraíonn an craein a theorainneacha taistil sábháilte nó a airde ardaithe, ag cur cosc ​​ar dhamáiste meicniúil agus ag cinntiú go bhfeidhmíonn an craein laistigh de shrianta deartha.

10. Gléasanna Sábháilteachta

1) Córas cosanta ró -ualaigh:
Cuireann sé cosc ​​ar oibriú craein má sháraíonn an t -ualach a chumas rátáilte.
Stopann sé tairiscintí a ardú nó a thaisteal nuair a dhéantar ró -ualú ar an gcraein.
Cuireann sé cosc ​​ar dhamáiste do chóras ardaitheoireachta an chraein, tralaí agus struchtúr
2) Córas lasc a theorannú:
Stopann sé go huathoibríoch an craein nuair a shroicheann sé a theorainneacha taistil, ag cosc ​​ró-thaistil agus imbhuailtí féideartha.
3) Córas stad éigeandála:
Ligeann sé don oibreoir gach gluaiseacht craenach a stopadh láithreach i gcás éigeandála.
4) Córas Frith-Imbhuailte:
Cuireann sé cosc ​​ar imbhuailtí idir il-chraenacha nó páirteanna atá ag gluaiseacht i spás teoranta (coitianta in oibríochtaí il-chnámh).
5) Córas Frith-Bhealaigh Crane:
Laghdaíonn nó cuirtear deireadh le gluaiseacht luasctha an ualaigh le linn ardú agus taisteal, ar féidir leis guaiseacha sábháilteachta a bheith ina chúis le guaiseacha sábháilteachta.
6) Córas rabhaidh éigeandála (aláraim fuaime agus solais):
Foláireamh oibreoirí agus pearsanra in aice láimhe de ghníomhaíochtaí guaiseacha nó neamhghnácha craein.

11. Mód Rialaithe

1) Rialú cábáin (rialú pendant):
Rialú láimhe ar gach gluaiseacht craenach ó laistigh de chábán an oibreora nó trí rialú pendant ar an talamh. Tá sé seo ar cheann de na modhanna rialaithe is coitianta agus traidisiúnta a úsáidtear i gcraenacha.
2) Cianrialtán Raidió (Rialú Gan Sreang):
Rialú gan sreang ar an gcraein ag baint úsáide as tarchuradóir raidió láimhe. Ligeann an modh seo don oibreoir an craein a rialú go cianda ó achar sábháilte.
3) Rialú Bata Joy (lámhleabhar nó comhtháite):
Úsáidtear luamhán stiúrtha chun feidhmeanna ilchraenacha a rialú le lámh amháin nó dhó, ag soláthar smacht réidh agus beacht ar ghluaiseacht an chraein.
4) Modh rialaithe uathoibríoch:
Baineann sé le rialú uathoibríoch ar ghluaiseachtaí an chraein ag baint úsáide as rialtóir loighce ríomhchláraithe (PLC), braiteoirí, agus paraiméadair réamhshocraithe. Is minic a úsáidtear an modh seo le haghaidh tascanna athchleachtach nó i dtimpeallachtaí an -uathoibrithe (m.sh. stórais, monarchana).
5) Modh rialaithe comhcheangailte:
Ceadaíonn an modh seo meascán de rialú láimhe (trí pendant nó cábáin) agus rialú uathoibríoch (trí PLC nó braiteoirí) chun solúbthacht uasta a fháil.

12.sketch

Príomhtheicniúil

1) Cumas ard -ualaigh
Cumas ardaithe níos mó: Ceadaíonn an dearadh dúbailte girder cumas ardaithe níos airde i gcomparáid le craein girder amháin. Tá sé seo thar a bheith úsáideach chun ualaí troma nó ró -mhór a láimhseáil.
Airde Hook níos mó: Soláthraíonn craein girder dúbailte suíomh crúca níos airde, rud a chuireann ar a chumas ualaí níos troime a ardú gan cur isteach ar struchtúr an chraein féin.
2) cobhsaíocht agus marthanacht fheabhsaithe
Struchtúr láidir: Soláthraíonn an dearadh dúbailte girder cobhsaíocht agus neart níos mó, rud a fhágann go bhfuil an craein in ann ualaí tromshaothair a láimhseáil go sábháilte agus go héifeachtúil.
Dáileadh ualaigh níos fearr: Le dhá ghéara chomhthreomhara, déantar an t -ualach a dháileadh níos cothroime, ag laghdú an bhrú ar chomhpháirteanna aonair agus ag leathnú saolré an chraein.
Fleisceadh laghdaithe: Cabhraíonn girders dúbailte le lúbadh agus le solúbthacht a laghdú faoi ualaí troma, ag méadú sábháilteachta oibríochtúil.
3) Airde méadaithe ardaithe
Imréiteach is fearr: Ceadaíonn an chumraíocht dhá girder airde ardaithe níos mó i gcomparáid le craenacha girder aonair, rud a chiallaíonn go bhfuil sé oiriúnach do thimpeallachtaí ina bhfuil gá le hairde breise chun ualaí móra nó trealamh a bhogadh a ardú.
Seasamh ardaitheoir inchoigeartaithe: Is féidir an córas ardaitheoir a shuíomh go barrmhaith laistigh de chreat an chraein le haghaidh ardú éifeachtach, ag laghdú an riosca timpistí.
4) solúbthacht agus solúbthacht
Réimse leathan: Ceadaíonn an réise méadair {20- don chraein limistéar mór a chlúdach, rud a chiallaíonn go bhfuil sé oiriúnach do stórais mhóra, do limistéir táirgthe, nó do spásanna lasmuigh.
Úsáid ilchuspóireach: Is minic a úsáidtear craenacha girder dúbailte le haghaidh tascanna éagsúla lena n-áirítear ardú, gluaiseacht, agus trealamh trom, innealra, nó ábhair a chur.
Gnéithe saincheaptha: Is féidir craenacha girder dúbailte a dhearadh le luasanna athraitheacha, córais suímh bheachta, agus raon rialuithe, ag soláthar solúbthachta chun dul in oiriúint do riachtanais oibriúcháin éagsúla.
5) Oibriú réidh agus beacht
Rialú Fine: Is minic a thagann córais ardaithe ardleibhéil agus tiomántáin luais athraitheacha ar chraenacha girder dúbailte, rud a cheadaíonn láimhseáil ualach réidh agus beacht, atá riachtanach d'ábhair íogaire nó d'oibríochtaí ardaithe íogair.
Swing ualach íosta: Mar gheall ar an tacaíocht bhreise ó dhá bhearradh, laghdaíonn an craein ualach sway le linn taistil, ag feabhsú sábháilteachta agus rialaithe oibríochtúil.
6) Sábháilteacht fheabhsaithe
Iomarcaíocht i ndearadh: Is iondúil go mbíonn dearadh iomarcach ag craenacha girder dúbailte i gcomhpháirteanna criticiúla, amhail mótair, coscáin, agus córais rialaithe. Cinntíonn sé seo iontaofacht agus sábháilteacht níos airde le linn oibriú craein.
Lasca Teorainneacha & Gnéithe Sábháilteachta: Is minic a bhíonn lasca teorann, cosaint ró -ualaigh, aláraim fuaime agus solais ag na craenacha, agus feistí sábháilteachta eile a chuireann cosc ​​ar thionóiscí nó ar mhífheidhmeanna le linn na hoibríochta.
Córais Frith-Imbhuailte: Tá córais fhrith-imbhuailte ard ar fáil, go háirithe i socruithe ilchineálacha, rud a laghdaíonn an baol go dtarlódh imbhuailtí craein.

1. Saoráidí Monarúcháin agus Léiriúcháin
Láimhseáil innealra trom: Úsáidte i monarchana ina gcaithfear meaisíní móra, trealamh, nó uirlisí a bhogadh nó a chur le chéile.
Láimhseáil ábhair: idéalach chun ábhair throm a ardú mar bíomaí cruach, plátaí, nó cornaí i muilte cruach, siopaí monaraithe miotail, nó suíomhanna tógála.
Línte Tionóil: Úsáidte chun comhpháirteanna móra a bhogadh agus cabhrú le próisis tionóil, go háirithe i ndéantúsaíocht gluaisteán nó i dtáirgeadh trealaimh throm.
Córais táirgthe uathoibrithe: Comhtháite le córais uathoibrithe chun comhpháirteanna a ardú, a chur, nó a aistriú go huathoibríoch feadh na líne táirgthe.
2.steel agus tionscal miotail
Oibríochtaí muileann cruach: a úsáidtear go coitianta i ngléasraí cruach chun cornaí móra cruach, tinní, billéid, nó leaca a bhogadh idir céimeanna éagsúla táirgthe, mar shampla ón bhfoirnéis go dtí an limistéar fuaraithe nó go dtí an clós loingseoireachta.
Déantúsaíocht mhiotail: Ardaitheoirí agus bogann bileoga miotail, bíomaí, slata, agus teilgin throm, ag cinntiú sreafaí táirgthe réidh i bplandaí miotail.
Teilgcheártaí: I bplandaí réitigh miotail, láimhseálann craein girder dúbailte múnlaí troma, miotal amh, nó teilgin chríochnaithe.
Ionaid Teach agus Dáileacháin 3.Waredware agus Dáileacháin
Láimhseáil ábhar mórchóir: idéalach le haghaidh pailléid, coimeádáin, nó stacanna móra táirgí a ardú agus a bhogadh i stórais mhóra agus in ionaid dáilte.
Córais Stórála: Úsáidte chun earraí mórchóir a bhainistiú agus a athlonnú, lena n -áirítear míreanna nó trealamh ró -mhór, trasna pasáistí stóras.
Luchtaithe agus Díluchtú: Is féidir é a úsáid chun trucailí, coimeádáin loingseoireachta agus carranna iarnróid a luchtú agus a dhíluchtú, go háirithe le haghaidh earraí móra agus troma.
4. Tionscal tógála
Ardú Trealamh Trom: I dtógáil, úsáidtear craenacha girder dúbailte chun trealamh tógála a bhogadh, mar shampla meascthóirí coincréite, comhbhrúiteoirí móra, agus gineadóirí.
Ábhair thógála a ardú: Ardaitheoirí ábhair thógála troma cosúil le rebar cruach, bloic choincréite, nó bíomaí struchtúracha ag suíomhanna tógála, go háirithe do thionscadail ard-ardú nó bonneagair mhóra.
Plandaí coincréite réamhtheilgthe: bogann sé eilimintí móra coincréite réamhtheilgthe, mar shampla bíomaí, leaca, agus colúin, le linn a dtáirgthe agus a suiteála.
5.Sipéid agus calafoirt agus calafoirt
Longthógáil agus Deisiúcháin: I gclóis long, úsáidtear craein lasnairde dúbailte 20m le haghaidh comhpháirteanna móra long a ardú agus a bhogadh, amhail rannóga cabhlach, innill, agus liáin.
Oibríochtaí Port agus Cuan: Úsáidte i gcalafoirt chun coimeádáin mhóra loingseoireachta nó lasta trom a luchtú agus a dhíluchtú ó longa, báirsí, nó carranna iarnróid.
Lasta ró -mhór a láimhseáil: oiriúnach chun ualaí tromchúiseacha agus troma a láimhseáil, mar shampla innealra trom, píopaí móra, nó trealamh d'oibríochtaí amach ón gcósta.

1.Dearadh agus Innealtóireacht
Riachtanais na gCustaiméirí: Tosaíonn an próiseas táirgthe le tuiscint a fháil ar riachtanais an chustaiméara, lena n -áirítear acmhainn ardaithe, réise, airde ardaitheora, luas, agus coinníollacha comhshaoil ​​(m.sh., úsáid laistigh vs. lasmuigh, teochtaí foircneacha).
Dearadh Crane: Cruthaíonn innealtóirí dearadh saincheaptha bunaithe ar na sonraíochtaí. Áirítear leis seo:
Dearadh Struchtúrach: lena n -áirítear na girders, na bíomaí, agus an córas ardaithe.
Comhpháirteanna meicniúla: Maidir leis an tralaí, an ardaitheoir, na rothaí, agus na meicníochtaí taistil.
Comhpháirteanna Leictreacha: Maidir leis an gcóras rialaithe, na gnéithe sreangaithe agus sábháilteachta.
Anailís ar eilimintí críochta (FEA): Insamhaltaí struchtúracha chun a chinntiú gur féidir leis an gcraein na hualaí agus na strusanna a láimhseáil gan teip.
Faomhadh: Déanann an custaiméir nó an fhoireann rialaithe cáilíochta athbhreithniú agus faomhadh ar an dearadh sula dtéann sé go dtí an chéim déantúsaíochta.
2. Soláthar Ábhar
Roghnú ábhair: Bunaithe ar na sonraíochtaí dearaidh, is iondúil go roghnaítear cruach ard-neart do chomhpháirteanna struchtúracha an chraein, mar shampla na girders, bíomaí, agus fráma. Roghnaítear ábhair eile cosúil le cruach chóimhiotail don tsreangú ardaitheoir agus copair nó alúmanaim don chóras leictreach le haghaidh feidhmíochta agus marthanacht.
Soláthar: Faightear ábhair ó sholáthraithe iontaofa. Ordaítear plátaí cruach, bíomaí, mótair, rothaí, agus comhpháirteanna riachtanacha eile.
Seiceáil cáilíochta: Déantar cigireacht ar ábhair chun a chinntiú go gcomhlíonann siad na caighdeáin riachtanacha le haghaidh neart, friotaíocht creimthe, agus marthanacht.
3.Fabrication na gcomhpháirteanna struchtúracha
Gearradh agus Múnlú: Gearrtar plátaí agus bíomaí cruach go méid ag baint úsáide as modhanna amhail gearradh plasma, gearradh léasair, nó gearradh breosla ocsaice bunaithe ar an dearadh.
Táthú: Tá na comhpháirteanna éagsúla den struchtúr craein, lena n -áirítear na príomh -ghéara, na bíomaí deiridh, agus na frámaí tralaí, táthaithe le chéile ag welders oilte. Úsáidtear portáin táthú chun cruinneas a chinntiú le linn an tionóil.
Meaisíniú agus Druileáil: D'fhéadfadh sé go mbeadh meaisínithe breise ag teastáil ó na comhpháirteanna táthaithe chun na toisí cearta agus na bailchríocha réidh a bhaint amach. Déantar poill a dhruileáil le haghaidh boltaí, boltaí, agus dúntóirí eile.
Réamh-tionól: Déantar comhpháirteanna cosúil leis an bpríomhchóras girder, tralaí agus ardaitheoir a réamh-chóimeáil agus déantar seiceálacha tosaigh ar ailíniú agus ar fheistiú.
4.Cuireadh córas leictreach agus meicniúil
Tionól an Chórais Chórais: Tá an t -aonad ardaitheoir, lena n -áirítear druma, mótar, giarbhosca, rópa ardaitheoir, agus córas coscáin le chéile. Tá an mótar ceangailte leis an ngiarbhosca chun aschur chasmhóiminte cuí a chinntiú le haghaidh oibríochtaí ardaithe.
Meicníocht Taistil: Cuirtear an mheicníocht taistil tralaí, meicníocht taistil craein, agus carráistí deiridh le chéile. Áirítear leis seo na mótair, na giaranna, agus na rothaí taistil a shuiteáil a ligfidh don chraein bogadh ar feadh an rúidbhealaigh.
Tionól an Chórais Rialaithe: Déantar an córas rialaithe leictreach, lena n -áirítear an painéal rialaithe, lasca teorann, feistí sábháilteachta, cáblaí, agus córais cianrialaithe, a chur le chéile agus a thástáil le haghaidh feidhmiúlacht.
Gnéithe Sábháilteachta: Tá comhpháirteanna sábháilteachta, amhail braiteoirí ró -ualaithe, lasca teorann, agus córais stad éigeandála, comhtháite i ndearadh an chraein.
Cóireáil 5.Surface
Glanadh agus Ullmhú Dromchla: Roimh phéintéireacht, glantar na comhpháirteanna craein go maith chun ola, meirge, agus salachar a bhaint ag baint úsáide as modhanna gainimh nó glantacháin cheimiceacha.
Cumhdach Dromchla: Tá comhpháirteanna struchtúracha an chraein brataithe le péint frith-chreimthe chun cosaint a thabhairt i gcoinne tosca caitheamh agus comhshaoil. Is minic a úsáidtear sciath púdair chun bailchríoch fhadtéarmach, buan a chinntiú.
6. Comhpháirtí na gCranna
Príomhthionól Girder: Tá an dá ghéara le chéile agus daingnithe le chéile. Tá an córas ardaitheoir suite ansin ar na girders.
Suiteáil tralaí agus ardaitheoir: Tá an tralaí suite ar na ráillí girder, agus tá an t -aonad ardaitheoir suite ar an tralaí. Déantar an córas a sheiceáil le haghaidh ailíniú agus imréitigh chuí.
Suiteáil Carraige Deiridh: Tá na carráistí deiridh suiteáilte ag gach ceann den chrann agus tá siad ceangailte leis an bpríomhstruchtúr girder. Tá rothaí taistil feistithe orthu chun gluaiseacht réidh a cheadú ar an rúidbhealach.
Suiteáil Córais Mheicniúla: Tá na comhpháirteanna meicniúla, mar shampla na mótair taistil, na giarbhoscaí, agus na rothaí craein, suiteáilte agus ailínithe.
7. Suiteáil córas leictreach agus rialaithe
Sreangú: Tá an sreangú leictreach suiteáilte chun na mótair, an painéal rialaithe, na braiteoirí agus na comhpháirteanna leictreacha eile a nascadh. Déantar seoladáin chábla a chur chun cinn chun cur isteach nó damáiste a sheachaint.
Suiteáil Painéal Rialaithe: Tá an painéal rialaithe suiteáilte, ina bhfuil na rialuithe leictreacha go léir, na lasca teorann, agus na gnéithe sábháilteachta. Tá an comhéadan oibreora (pendant nó cábán) ceangailte leis an gcraein freisin.
Clárú agus Cumraíocht: Tá córas rialaithe an chraein cláraithe agus cumraithe chun a chinntiú go n -oibríonn gach gluaiseacht (ardaitheoir, tralaí, droichead) de réir na sonraíochtaí dearaidh.

8.Tá rialú agus rialú cáilíochta
Seiceálacha Réamhthionóil: Déantar sraith cigireachtaí réamh-tionóil chun na comhpháirteanna go léir a fhíorú le sonraíochtaí dearaidh. Áirítear leis seo toisí a sheiceáil, ailíniú, agus feistiú.
Tástáil ualaigh: Déantar tástáil ualach ar an gcraein chun a chinntiú gur féidir leis an acmhainn ardaithe riachtanach a láimhseáil go sábháilte (m.sh., 10 tonna, 20 tonna). Is éard atá i gceist leis an tástáil ná an t -ualach a mhéadú de réir a chéile ar acmhainn rátáilte an chraein agus monatóireacht á déanamh ar fheidhmíocht an chórais.
Tástáil Fheidhmeach: Déantar gach feidhm craenach, lena n -áirítear ardú\/ísliú, taisteal tralaí, taisteal droichid, agus rialú luais, a thástáil chun a chinntiú go n -oibríonn siad go réidh agus go hiontaofa.
Seiceáil an Chórais Sábháilteachta: Déantar tástáil ar ghnéithe sábháilteachta amhail lasca teorann, cosaint ró -ualaigh, stadanna éigeandála, agus córais coscánaithe chun a chinntiú go bhfeidhmíonn siad de réir mar a bhíothas ag súil leis.
9. Tionól agus cigireacht i gcónaí
Coigeartuithe deiridh: Déantar aon choigeartuithe riachtanacha ar ghluaiseacht, ailíniú nó oibriú an chraein. Áirítear leis seo seiceáil agus mionchoigeartú a dhéanamh ar an rialú luais, na córais coscáin agus na córais taistil.
Cigireacht mhionsonraithe: Déanann an fhoireann rialaithe cáilíochta cigireacht deiridh ar an gcraein chun a fhíorú go gcomhlíonann sé na caighdeáin sábháilteachta, dearaidh agus oibriúcháin go léir.
Torthaí tástála a dhoiciméadú: ullmhaítear doiciméadú na dtorthaí tástála, lena n -áirítear teastais tástála ualaigh, comhlíonadh sábháilteachta, agus sonraí oibriúcháin, don chustaiméir.
10.delivery agus suiteáil
Disassembly and Packing: Is féidir an craein a dhí -chomhdhlúthú i gcodanna iniompartha le loingsiú chuig an suíomh suiteála. Úsáidtear pacáistiú cosanta chun damáiste a chosc le linn idirthurais.
Suiteáil Láithreáin: Nuair a shroicheann an craein an suíomh suiteála, déantar na comhpháirteanna craein a athchruthú. Cuirtear rianta iarnróid nó bíomaí rúidbhealaigh ar bun do ghluaiseacht an chraein.
Socrú Deiridh: Tar éis an tsuiteála, déantar an craein a thástáil arís ar an láthair, agus déantar seiceálacha agus coimisiúnú sábháilteachta deiridh sula n-aistrítear iad don chustaiméir.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
