Craein EOT 5 tonna

Craein EOT 5 tonna

Tabhairt isteach táirge

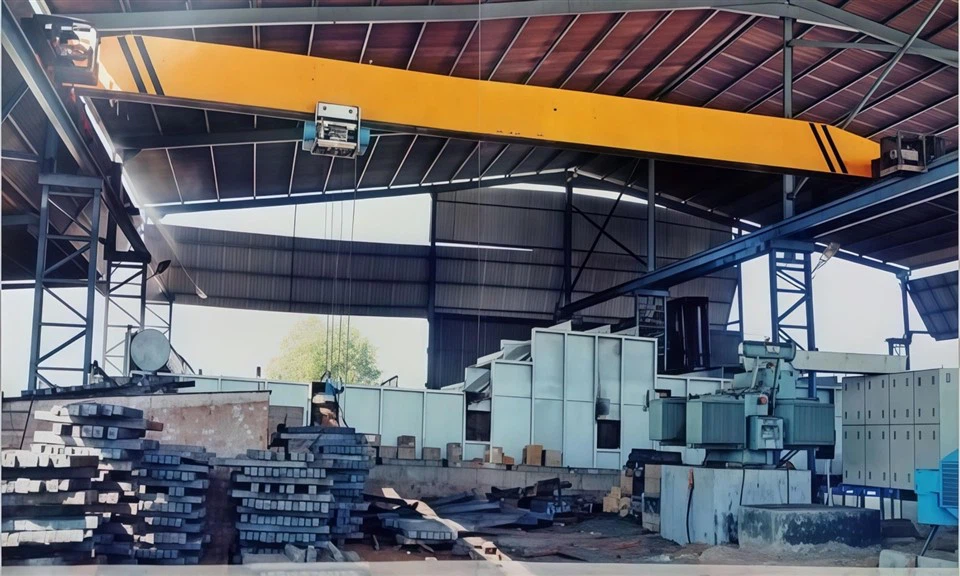

Réamhrá an táirge: 5 tonna Taisteal Leictreach Leictreach (EOT) Craein Is réiteach láidir agus ildánach é Crane EOT Crane atá deartha chun oibríochtaí láimhseála ábhair a shruthlíniú i dtionscail éagsúla, lena n -áirítear déantúsaíocht, trádstóráil, tógáil, agus loighistic.

5 tonna Is é an craein EOT príomhghnéithe: Cumas: Rátáilte le haghaidh ualach uasta de 5 tonna, atá oiriúnach le haghaidh ardú measartha go trom-dhualgas. agus cuimilt.

Sonraíochtaí Teicniúla: Span: Ar fáil i réisí saincheaptha chun toisí saoráide éagsúla a chur in oiriúint.

5 tonna Is é an craein EOT ná Rialú: Rialú cianda nó rialú pendant le haghaidh áise úsáideora.

Comhpháirteanna lárnacha a bhfuil, inneall, fearas, giarbhosca, mótair, soitheach brú, caidéal

Áit tionscnaimh Henan, an tSín

Barántas 2 bhliain

Meáchan (kg) 2000 kg

innealra seirbhíse thar lear

Ceardlann Iarratais, Trádstóras

Frithshuíomh cobhsaíochta

Dearadh Optamaithe Ríomhairí Dearadh

Earráid Earráid Bheag

Sábháilteacht Ard Cumhacht Chábla Flat Solúbtha

Keywords Craein lasnairde amháin

Tar éis tacaíocht ar líne seirbhíse baránta

Soláthar Cumhachta 110V\/220V\/230V\/380V\/440V, saincheaptha

Max. Airde Ardaithe 40m, saincheaptha

Pictiúir & Comhpháirteanna

1.main bhíoma

1) Príomhghnéithe an phríomh-bhíoma: Tógáil ard-neart: déanta as cruach ard-ghrád (m.sh., Q235B, Q345B) le haghaidh marthanacht, déine, agus frithsheasmhacht in aghaidh dífhoirmithe faoi ualaí troma.

2) girder aonair: éadrom, cost-éifeachtach, agus oiriúnach le haghaidh feidhmchlár níos éadroime.

3) Meáchan optamaithe: Innealtóireachta chun neart agus meáchan a chothromú, ag cinntiú uasta ualach ualach gan úsáid ábhair neamhriachtanach.

4) Réimse agus Toisí: saincheaptha chun an limistéar oibre agus an leithead a chur in oiriúint. Déantar spanáin a chur in oiriúint do cheanglais oibríochtúla shainiúla saoráide an chliaint.

5) Friotaíocht creimthe: Tá an bhíoma brataithe le primer ardcháilíochta agus péint ag críochnú chun cosaint i gcoinne meirge agus caitheamh comhshaoil.

6) Gléasadh ardaitheoir: Deartha chun tacú leis an ardaitheoir rópa sreanga leictreach nó ardaitheoir slabhra le treisiú cuí chun an t -ualach a dháileadh go cothrom.

Córas tógála

Príomh-chomhpháirteanna den Chóras Ardaithe Ardaitheoir Leictreach: Tá an córas tógála á chumhachtú ag ardaitheoir rópa leictreach nó ardaitheoir slabhra leictreach, ag brath ar na roghanna feidhmithe agus custaiméirí.

Mótar ardaithe: feistithe le mótar tógála tromshaothair a bhfuil ar a chumas ualach 5- tonna a láimhseáil gan stró. Comhtháthú coscáin le haghaidh ualach slán a shealbhú.

Téad sreinge cruach ard-teanntachta le hairíonna frith-uainíochta le haghaidh ardú réidh agus sábháilte.

Ardaitheoir Slabhra (más infheidhme): Slabhra cóimhiotail ard-ghrád le haghaidh marthanacht agus oibriú réidh in iarratais dhlúth.

5 TON Is é an Craein EOT giarbhosca: tá an giarbhosca tógála-mheaisínithe le haghaidh marthanacht agus ardéifeachtúlachta.

.iompar

1) Príomhghnéithe na tógála láidir iompair: déanta as cruach struchtúrach ardcháilíochta le haghaidh neart agus marthanacht.

2) Tionól rothaí: Rothaí Crane: Rothaí cruinnithe déanta as cruach bhrionnaithe nó as cruach theilgthe, ag cinntiú gluaiseacht réidh feadh na n-airíonna ráillí.

3) Meicníocht tiomána: Cumhachtaithe ag mótair leictreacha le giarbhosca láidir le haghaidh taistil éifeachtach.

4) Ceangal leis an bpríomh -bhíoma: Dearadh bolted nó táthaithe: Ceadaíonn sé ceangal slán agus éasca leis an bpríomh -bhíoma.

5) Comhoiriúnacht Rails Taistil: Comhoiriúnach le raon leathan méideanna iarnróid (m.sh., ism nó ráillí barra cearnóige).









Meicníocht Taistil 4.Cane

1) Príomh -chomhpháirteanna den mheicníocht taistil craein ag críochnú carráistí deireadh: tithe na rothaí taistil agus tacaíonn sé le struchtúr iomlán an chraein le linn gluaiseachta.

Ceangailte leis an bpríomh-bhíoma agus atá feistithe le rothaí ard-neart le haghaidh taisteal réidh ar ráillí.

2) Rothaí taistil: Ábhar: Déanta as cruach bhrionnaithe nó teilgthe ard-ghrád le dromchlaí cóireáilte le haghaidh friotaíochta a chaitheamh.

3) Aonaid Tiomána: Mótair Leictreacha: Mótair Ardfheidhmíochta Tiomáint na Carrages Deiridh, ag cur ar a gcumas taisteal cothrománach réidh le haghaidh mótair aon-luais nó athraitheacha (ag baint úsáide as tiomántáin minicíochta athraitheacha, VFD).

4) Córas rialaithe: Rialú cianrialtachta nó rialaithe pendant: Ceadaíonn sé don oibreoir gluaiseacht an chraein a rialú le cruinneas agus éascaíocht.vfd (tiomáint minicíochta athraitheach): Soláthraíonn sé luasghéarú réidh, luasmhoilliú, agus luas taistil inchoigeartaithe, ag laghdú strus meicniúil agus ag méadú éifeachtúlacht oibriúcháin.

5) Rails agus rúidbhealach: Rails: Taistealaíonn an craein ar ráillí atá suiteáilte ar na bíomaí rúidbhealaigh. Tá siad seo déanta as cruach ard-neart, ag cinntiú marthanacht faoi ualaí arís agus arís eile.

Ailíniú: Laghdaíonn ailíniú cruinn na ráillí cuimilte agus cinntíonn sé go bhfuil sé réidh.





Meicníocht taistil 5.trolley

1) Príomh-chomhpháirteanna den Mheicníocht Taistil Tralaí Fráma Tralaí: Ábhar: Cruach struchtúrach ard-neart atá deartha le haghaidh marthanacht agus cumas ualach.

Dearadh: Dlúth agus éadrom chun meáchan foriomlán a laghdú agus cobhsaíocht struchtúrach a chinntiú.

2) Rothaí Taistil: Ábhar: Déanta as cruach brionnaithe nó teilgthe le meaisínithe beachtais le haghaidh friotaíochta a chaitheamh agus saol fada.

3) Meicníocht tiomána: Mótar leictreach: Cumhachtaí mótair ardfheidhmíochta gluaiseacht an tralaí.

4) Córas rialaithe: Rialú pendant nó iargúlta gan sreang: Is féidir le hoibreoirí an ghluaiseacht tralaí a rialú go beacht agus go sábháilte.



Roth 6.crane

1) Príomhghnéithe d'ábhar rothaí craein: déanta as cruach bhrionnaithe ard-ghrád nó cruach theilgthe le haghaidh neart agus marthanacht uasta.

2) Cineálacha dearaidh: Rothaí aonair flanged: a úsáidtear go coitianta le haghaidh an chuid is mó de na hoibríochtaí craenacha, ag cinntiú cobhsaíochta agus ag an am céanna le caitheamh iarnróid a íoslaghdú.

3) Méid Rothaí agus Cumas Lódála: saincheaptha bunaithe ar na riachtanais ualaigh 5- ton, ag cinntiú dáileadh ualach is fearr.

4) Meaisíniú beachta: Soláthraíonn ailíniú cruinn le haghaidh taisteal réidh agus saor ó chreathadh ar na ráillí.

5) Imthacaí: Tacaíonn imthacaí sorcóir nó liathróid ardcháilíochta leis an acastóir rothaí, ag cinntiú uainíochta réidh agus ag laghdú frithchuimilte.

Crúca craein

Príomhghnéithe na gcrúcaí craein; ábhar: déanta as cruach chóimhiotail brionnaithe ard-ghrád chun neart ard teanntachta agus marthanacht a chinntiú.

Cineálacha dearaidh: Hook aonair: éadrom agus éasca le húsáid, atá oiriúnach le haghaidh feidhmchlár ardaithe ginearálta.

Cumas ualaigh: Deartha chun ualaí suas le 5 tonna a láimhseáil le corrlach sábháilteachta chun ró -ualú a chosc le caighdeáin sábháilteachta idirnáisiúnta amhail FEM, DIN, nó ISO.

Oscailt scornach hook: Oscailt leathan le haghaidh ceangal éasca le sleamhnáin, slabhraí, nó feistí tógála eile.

Meicníocht Swivel: Tá an crúca suite ar bhonn sclóine, ag ligean dó 360 céim a rothlú le haghaidh ailíniú éasca leis an ualach.

Móchleasa

Príomhghnéithe an chineáil mótair mótair: Mótar ionduchtaithe caighean iora: a úsáidtear go coitianta mar gheall ar a dhearadh garbh, a iontaofacht, agus a chothabháil íseal.

Timthriall dleachta: Deartha le haghaidh timthriallta dleachta S3 nó S4, atá oiriúnach le haghaidh oibríochtaí craein a bhaineann le tosaithe, stadanna agus aisiompú go minic.

Rialú luais: Tiomáint minicíochta athraitheach (VFD) atá comhoiriúnach le haghaidh rialú luais beacht, oibriú réidh, agus éifeachtúlacht fuinnimh.

Tógáil: Imfhálú: Is iondúil go mbíonn mótair faoi iamh go hiomlán le lucht leanúna (TEFC) nó IP 55- le haghaidh cosanta i gcoinne deannaigh, uisce, agus coinníollacha comhshaoil ​​crua.

.

Córas aláraim fuaime agus solais & lasc teorann

1) córas aláraim fuaime agus solais

Feidhm: Úsáidtear an córas aláraim fuaime agus solais go príomha chun rabhaidh amhairc agus éisteachta a sholáthar le linn oibriú an chraein. Nuair a théann an craein i ngleic leis an suíomh teorann, sáraíonn an t -ualach an caighdeán, nó tarlaíonn locht, beidh aláram ag an gcóras chun an t -oibreoir a chur ar an airdeall.

Comhpháirteanna: De ghnáth is solas dearg nó buí é an solas rabhaidh, ar féidir leis an oibreoir a chur ar an eolas go amhairc faoin gcontúirt. Déanann an dordánaí fuaim chun aird an oibreora a mhealladh, go háirithe i dtimpeallacht shuaimhneach.

Cás Iarratais: Le linn an tosaithe, stop, agus oibriú an chraein, eisítear an t -aláram in am chun a chinntiú go bhfuil tuiscint shoiléir ag an oibreoir ar stádas an trealaimh.

2) lasc teorann

Feidhm: Úsáidtear an lasc teorann chun monatóireacht a dhéanamh ar raon oibriúcháin an chraein chun é a chosc ó sheasamh na teorann deartha a shárú agus chun oibriú sábháilte an trealaimh a chinntiú.

Cineál: Úsáidtear an lasc uasteorainn chun oibriú an chraein a theorannú nuair a ardaítear é go dtí an t -uas -airde chun cosc ​​a chur ar na codanna tógála imbhualadh leis an tsíleáil nó le constaicí eile. Úsáidtear an lasc teorann íochtarach chun oibriú an chraein a theorannú nuair a laghdaítear é go dtí an suíomh is ísle chun damáiste trealaimh nó ábhar a sheachaint. Úsáidtear an lasc -theorainn taobh chun gluaiseacht chliathánach an tralaí a theorannú chun oibriú cobhsaí an chraein ar an mbóthar a chinntiú.

Prionsabal Oibre: De ghnáth socraítear lasca teorann ag príomhshuímh craenacha. Nuair a dhéanann comhpháirteanna craein (mar chrúcaí, príomh -bíomaí, etc.) teagmháil leis na lasca teorann, gearrfaidh na lasca an soláthar cumhachta go huathoibríoch nó stopfaidh siad an mótar chun sábháilteacht an trealaimh a chinntiú.

10. Gléasanna Sábháilteachta

1) Gléas cosanta ró -ualaigh: Cosc ar an gcraein ó ró -ualú. Nuair a sháraíonn ualach iarbhír an chraein an meáchan tógála rátáilte, gearrfaidh an gléas cosanta ró -ualaigh an soláthar cumhachta go huathoibríoch nó déanfaidh sé aláram a fhuaimniú chun damáiste do threalamh agus do phearsanra a chosc.

2) Gléas Stad Éigeandála: Úsáidte chun oibriú an chraein a stopadh de láimh i gcás éigeandála. Is féidir leis an oibreoir soláthar cumhachta an trealaimh a ghearradh go tapa trí an cnaipe stad éigeandála a spreagadh chun timpistí a chosc.

3) Gléas gaoithe: Cosc ar an gcraein a shéidte ag gaotha láidre agus tú ag obair lasmuigh. Is féidir leis an bhfeiste gaoithe a bheith ina ghléas glasála meicniúil nó ina fheiste glasála leictreach. Nuair a sháraíonn luas na gaoithe an caighdeán sábháilteachta, cuirfidh an craein faoi ghlas go huathoibríoch chun cosc ​​a chur ar an trealamh a bheith contúirteach mar gheall ar an ngaoth.

4) Gléas cosanta leictreach: cosc ​​a chur ar dhamáiste trealaimh nó ar thimpistí sábháilteachta de bharr lochtanna leictreacha. I measc na bhfeistí cosanta leictreacha tá cosaint ghearrchiorcaid, cosaint neamhvoltage, cosaint ar mhainneachtain céime, srl.

5) Gléas Frith-Bhealaigh: Laghdú nó cosc ​​a chur ar luascán an chrúca agus an ualaigh le linn ardú, cinntigh cobhsaíocht láimhseáil ábhair, agus cosc ​​a chur ar an ábhar titim amach mar gheall ar luascadh.

6) Gléas maolánach: Tá maolán suiteáilte ag suíomh teirminéil an chraein. Nuair a théann an trealamh nó an fheithicil i ngleic le deireadh an rian, is féidir leis an bhfeiste maolánach cuid den fhórsa tionchair a ionsú chun damáiste don trealamh nó don phearsanra a sheachaint.

11. Mód Rialaithe

1) Rialú Láimhseáil Bhonn: Rialaíonn an t -oibreoir oibriú an chraein trí láimhseáil rialaithe a bheith ceangailte le cábla. Tá cnaipí iolracha ar an láimhseáil, a úsáidtear chun rialú a dhéanamh ar ardú, gluaiseacht cliathánach agus gluaiseacht tralaí an chraein. Tá fad áirithe ag an gcábla go ginearálta, rud a ligeann don oibreoir oibriú ar achar sábháilte.

2) Cianrialtán gan sreang: Tá oibriú an chraein á rialú ag cianrialtán gan sreang, a mbíonn cnaipí nó roicéirí aige de ghnáth chun ardú, gluaiseacht cliathánach agus oibriú tralaí a rialú. Gan nasc cábla, is féidir leis an oibreoir bogadh faoi shaoirse agus an trealamh a oibriú ar feadh achar fada.

3) Rialú cábáin: Suíonn an t -oibreoir sa cháb atá suiteáilte ar an gcraein agus feidhmíonn sé go díreach trí láimhseálacha, cnaipí nó luamhán stiúrtha. Is iondúil go suiteáiltear an cábán ar an tralaí nó ar charr an chraein, agus is féidir leis an oibreoir breathnú go díreach ar an suíomh oibríochta ardaithe.

4) Rialú láraithe (Córas Rialaithe PLC): Bain úsáid as rialtóir loighic ríomhchláraithe (PLC) chun rialú uathoibrithe a rialú chun gníomhartha éagsúla an chraein a rialú trí chláir réamhchláraithe. Is féidir leis an oibreoir stádas oibriúcháin an chraein a rialú agus monatóireacht a dhéanamh air sa seomra rialaithe lárnach nó go cianda tríd an gcomhéadan meaisín daonna (HMI).

Sceiste



















Príomhtheicniúil

Buntáistí

Ard-éifeachtúlacht agus táirgiúlacht; láimhseáil ábhair thapa: laghdaíonn sé an t-am a chaitear ar ualaí troma a bhogadh i gcomparáid le trealamh láimhe nó trealaimh ardaithe eile.

Éifeachtúlacht costais; costais saothair laghdaithe: tascanna láimhseála ábhair a uathoibriú, ag laghdú an gá le hidirghabháil láimhe.

Solúbthacht; raon iarratais leathan: Oiriúnach do thionscail éagsúla, lena n -áirítear déantúsaíocht, stórais, tógáil, plandaí cruach, agus níos mó.

Sábháilteacht Feabhsaithe; Gnéithe Sábháilteachta Ard: Áirítear le córais stad éigeandála, lasca teorann, cosaint ró-ualaigh, agus feistí frith-imbhuailte chun oibriú sábháilte a chinntiú.

Úsáid Spáis; Úsáid Optamaithe Spás Oibre: Feidhmíonn sé lastuas, ag scaoileadh spás urláir le haghaidh gníomhaíochtaí nó trealamh eile.COMPACT DEARADH: Tá struchtúr an chraein deartha chun airde ardaithe a uasmhéadú agus ídiú spáis á íoslaghdú.

Éasca le hoibriú; rialuithe atá éasca le húsáid: oibriú ag baint úsáide as rialuithe pendant, rialuithe cianda gan sreang, nó rialuithe cábáin le haghaidh áise agus beachtais.











Iarratas:

Iarratais ar Crane EOT 5 Ton A 5- ton Úsáidtear craein lasnairde leictreach (EOT) go forleathan ar fud na dtionscal éagsúil chun ábhair throm a láimhseáil, a ardú agus a iompar. Mar gheall ar a solúbthacht, a chruinneas agus a iontaofacht, is uirlis riachtanach é d'iarratais iomadúla.

Trádstóráil agus Lóistíocht Bainistíocht Fardail: Fardal a eagrú agus a bhogadh chun spás stórála a bharrfheabhsú.

Tógáil agus Bonneagar; Iompar Ábhar: Ábhair thógála a ardú cosúil le bíomaí cruach, málaí stroighne, nó rannóga réamhdhéanta.

Plandaí miotail agus cruach; ualaí troma a láimhseáil: cornaí cruach a ardú, billéid, leaca, nó plátaí le linn próisis táirgthe.

Tionscail déantúsaíochta; línte cóimeála: páirteanna agus comhpháirteanna a ardú agus a shuíomh le linn an phróisis déantúsaíochta.Machine Siopaí: Innealra agus uirlisí troma a iompar idir stáisiúin oibre.

Trádstóráil agus Lóistíocht; Láimhseáil Stórála: Fardal a luchtú agus a dhíluchtú go héifeachtach ó racaí nó pailléid.

Craolléiriúchán nós imeachta

1. Céim Dearaidh: Socraigh paraiméadair an chraein, amhail ualach rátáilte, réise agus airde ardaithe, de réir riachtanais an chustaiméara agus timpeallacht oibre. Dearadh struchtúrach mionsonraithe a dhéanamh, lena n -áirítear an príomh -bhíoma, an bhíoma deiridh, an craein, an mheicníocht ardaithe, etc., chun a chinntiú go gcomhlíonann an dearadh caighdeáin sábháilteachta agus riachtanais úsáide. Roghnaigh ábhair chuí de réir an dearaidh, cruach ard-neart de ghnáth chun cobhsaíocht agus marthanacht an struchtúir a chinntiú.

Céim Déantúsaíochta: Ullmhaigh na hamhábhair agus na páirteanna riachtanacha de réir na líníochtaí dearaidh. Gearr, lúb agus cruth na cruach chun comhpháirteanna struchtúracha a ullmhú, mar shampla príomh -bíomaí agus bíomaí deiridh. Cuir na comhpháirteanna éagsúla le chéile agus cuir iad i struchtúr foriomlán. Éilíonn an chéim seo cáilíocht ráthaithe táthúcháin chun neart agus cobhsaíocht a chinntiú.

3. Meaisíniú: Príomh -chomhpháirteanna a mheaitseáil amhail mótair, giaranna, imthacaí, srl. Chun a chinntiú go gcomhlíonann a méid agus a gcruinneas na riachtanais. Méadaíonn cóireáil frith-chreimthe ar chomhpháirteanna, amhail péinteáil agus galbhánú, marthanacht agus aeistéitic an trealaimh.

4. Suiteáil an Chórais Leictreachais: Suiteáil comhpháirteanna leictreacha ar nós mótair, rialaitheoirí, lasca, braiteoirí agus córais aláraim. Cáblaí a nascadh agus a shreangú chun gnáthoibriú an chórais leictrigh a chinntiú.

5. Céim an Tionóil: Déan na comhpháirteanna agus na córais go léir ina iomláine a chóimeáil, ceangail an mheicníocht tógála, an meicníocht reatha tralaí agus an córas rialaithe. Cigireacht chuimsitheach a dhéanamh ar an gcrann cóimeáilte chun a chinntiú go bhfuil na comhpháirteanna agus na córais go léir ag obair i gceart, agus go ndéanfaidh siad réamh -dhífhabhtaithe.

6. Céim Tástála: Déan tástáil ualaigh statach ar an gcraein chun an neart struchtúrach agus an chobhsaíocht a sheiceáil. Déan tástáil dhinimiciúil ar an gcraein, lena n -áirítear tástálacha ar ardú, gluaiseacht, coscánaithe agus feidhmeanna eile, chun a chinntiú go gcomhlíonann a fheidhmíocht na riachtanais dearaidh. Seiceáil feidhmeanna na bhfeistí sábháilteachta, amhail lasca teorann, cosaint ró -ualaigh, etc., chun sábháilteacht an trealaimh a chinntiú le linn na hoibríochta.

7. Rialú cáilíochta: Rialú cáilíochta a dhéanamh ar gach nasc sa phróiseas táirgthe chun a chinntiú go gcomhlíontar caighdeáin tionscail agus riachtanais na gcustaiméirí. Taifead sonraí agus torthaí éagsúla a thaifeadadh sa phróiseas táirgthe le haghaidh inrianaitheachta agus anailíse ina dhiaidh sin.

8. Seachadadh agus Suiteáil: Pacáil agus ullmhaigh an craein chomhlánaithe le haghaidh iompair chun a chinntiú nach ndéantar damáiste dó le linn iompair. An craein a sheachadadh chuig suíomh an chustaiméara le haghaidh suiteála, agus déan dífhabhtú agus glacadh ar an láthair. Cuir oiliúint oibríochta ar fáil do chustaiméirí chun a chinntiú go bhfuil siad líofa in úsáid agus cothabháil an chraein.

Ceardlann Amharc:

Tá ardán bainistíochta trealaimh cliste suiteáilte ag an gcuideachta, agus tá 310 tacar (tacair) suiteáilte aici de róbait láimhseáil agus táthúcháin. Tar éis an plean a chríochnú, beidh níos mó ná 500 tacar (tacair) ann, agus sroichfidh an ráta líonraithe trealaimh 95%. Tá 32 línte táthú curtha i bhfeidhm, tá sé beartaithe 50 a shuiteáil, agus tá 85%bainte amach ag ráta uathoibrithe na líne táirge ar fad.
